【JT交通运输标准】 城市轨道交通运营设备维修与更新技术规范第3部分:信号

ICS03.220.20
备案号：

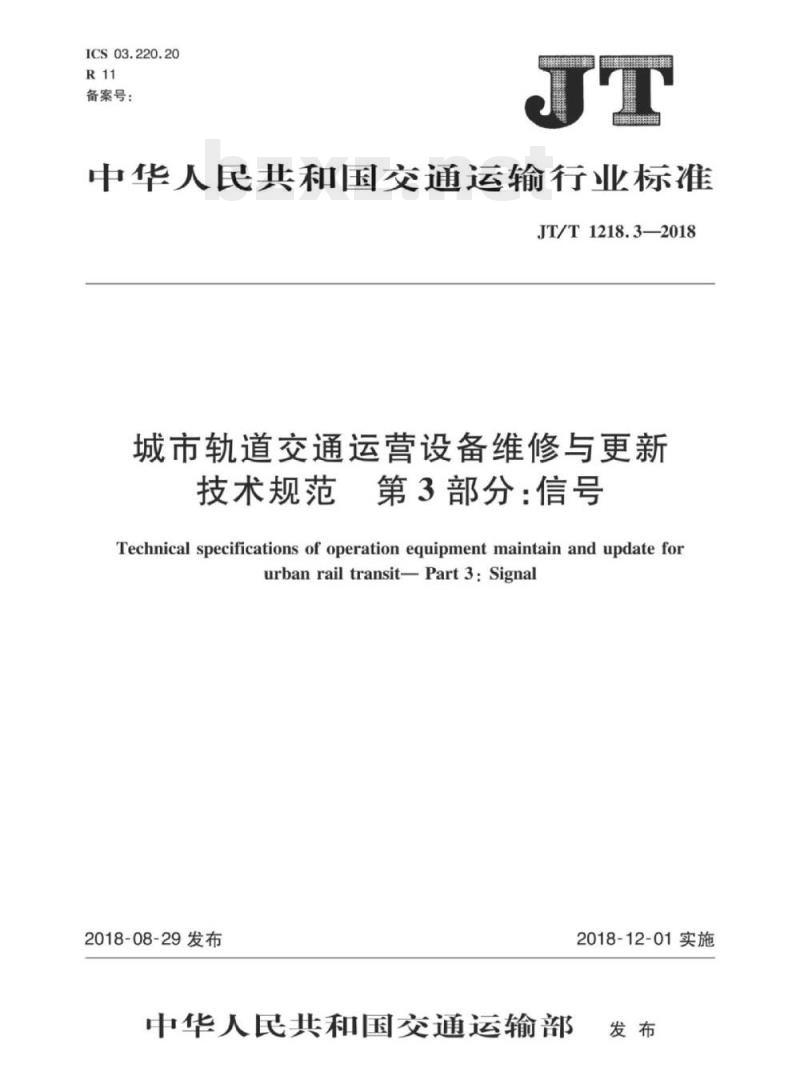

中华人民共和国交通运输行业标准JT/T1218.3—2018
城市轨道交通运营设备维修与更新技术规范第3部分：信号
Technical specifications of operation equipment maintain and update forurbanrailtransit-Part3：Signal2018-08-29发布
中华人民共和国交通运输部
2018-12-01实施
规范性引用文件
3术语和定义
基本要求
5维修要求
更新改造

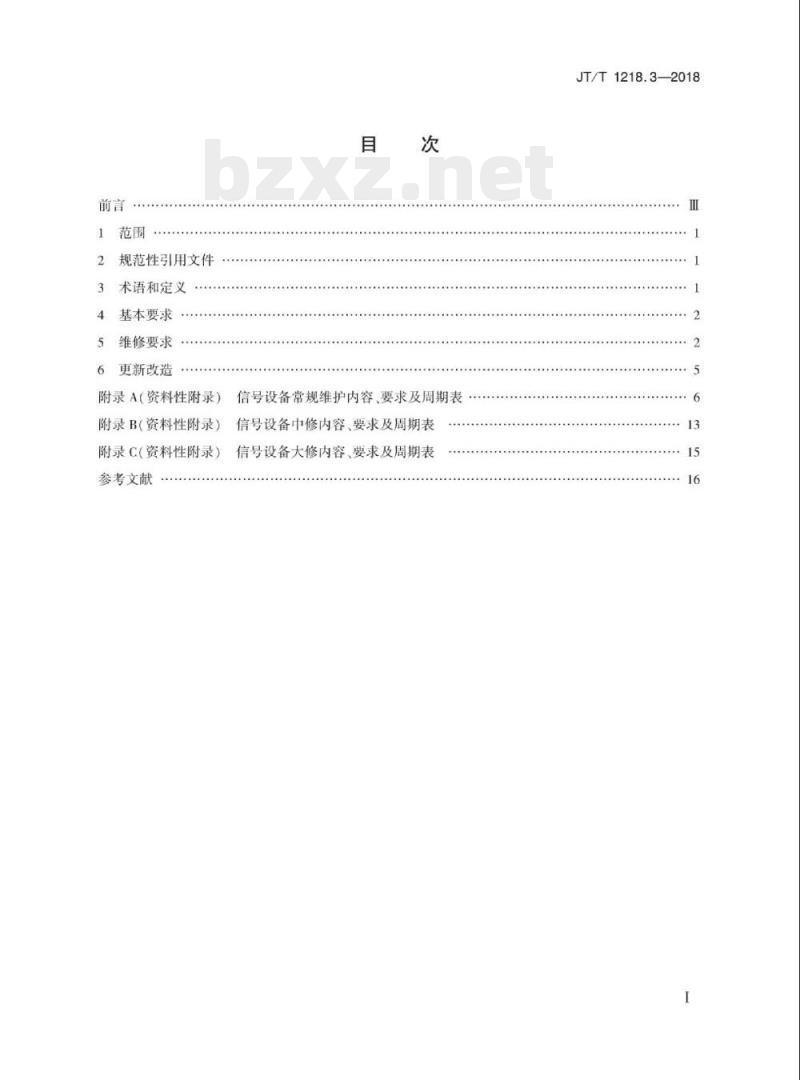

附录A（资料性附录）
信号设备常规维护内容，要求及周期表信号设备中修内容、要求及周期表附录B(资料性附录）
附录C（资料性附录）
参考文献
信号设备大修内容、要求及周期表JT/T1218.3—2018

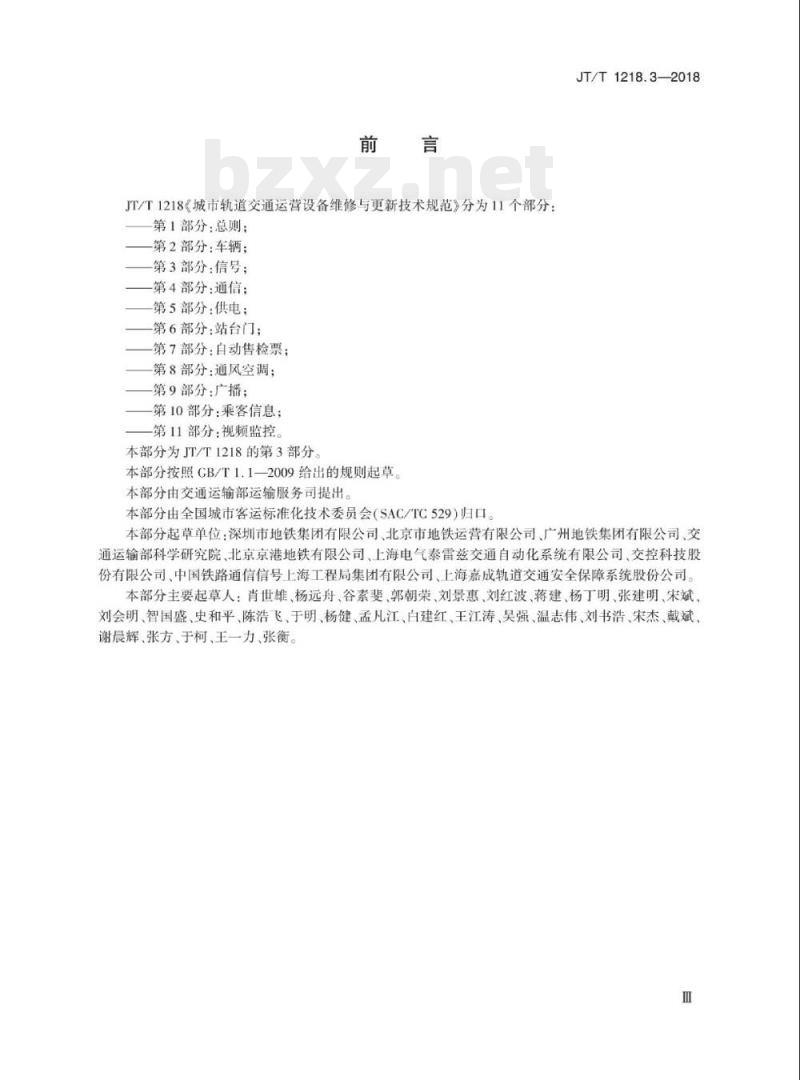

JT/T1218《城市轨道交通运营设备维修与更新技术规范》分为11个部分：第1部分：总则；
第2部分：车辆；
第3部分：信号；
一第4部分：通信：
第5部分：供电：
一第6部分：站台门；
第7部分：自动售检票；
第8部分：通风空调；
第9部分：广播；
第10部分：乘客信息；
第11部分：视频监控。
本部分为JT/T1218的第3部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由交通运输部运输服务司提出。本部分由全国城市客运标准化技术委员会（SAC/TC529）归口。JT/T1218.3—2018
本部分起草单位：深圳市地铁集团有限公司、北京市地铁运营有限公司、广州地铁集团有限公司、交通运输部科学研究院、北京京港地铁有限公司、上海电气泰雷兹交通自动化系统有限公司、交控科技股份有限公司、中国铁路通信信号上海工程局集团有限公司、上海嘉成轨道交通安全保障系统股份公司本部分主要起草人：肖世雄、杨远舟、谷素斐、郭朝荣、刘景惠、刘红波、蒋建、杨丁明、张建明、宋斌刘会明、智国盛、史和平、陈浩飞、于明、杨健、孟凡江、白建红、王江涛、吴强、温志伟、刘书浩、宋杰、戴斌、谢晨辉张方、手柯王一力、张衡Ⅲ
1范围
JT/T1218.3—2018
城市轨道交通运营设备维修与更新技术规范第3部分：信号
IT/T1218的本部分规定了城市轨道交通信号设备维护与更新的基本要求，以及维修和更新改造要求。
本部分适用于地铁和轻轨信号设备的维修与更新工作，其他城市轨道交通信号设备可参照使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T12758城市轨道交通信号系统通用技术条件GB50157
GB/T50833
地铁设计规范
城市轨道交通工程基本术语标准JT/T1218.1城市轨道交通运营设备维修与更新技术规范第1部分：总则3术语和定义
CB/T50833和JT/T1218.1界定的以及下列术语和定义适用于本文件。3.1
常规维护routinemaintenance
为维持设备正常状态而实施的清扫、外观检查、状态检查、功能检查、润滑、调整、损耗件更换、系统优化，数据备份等常规性维修作业3.2
中修mediumrepair
对达到规定使用周期的设备及部件进行轮换的维修作业。3.3
大修heavyrepair
对达到设计寿命(时间或次数)的设备进行更换的维修作业。3.4
应急修
emergencyrepair
设备故障后，通过重启、复位、调整部件替换等基本操作，为快速恢复设备的基本功能维持运营服务活动而进行的紧急维修作业。3.5
关键信号设备criticalsignalequipment设备故障后，可能造成行车延误的信号设备，如道岔转撤设备，联锁设备等3.6
单点故障
singlepointoffailure
JT/T1218.3—2018
关键信号设备发生模块故障、线缆断开、软件参数配置错误等异常情况，可能造成行车延误或影响运营安全。
4基本要求
4.1运营单位应建立信号设备维修管理、技术管理、设备质量控制及风险控制制度，落实安全生产管理规定，对设备进行常规维护、应急修、中修、大修及更新，以维持正常运行。信号设备更新改造范围可分为全系统或局部更新改造，
4.2运营单位信号设备维修与更新工作应符合下列规定：配备具有相应岗位资格能力的生产，技术、管理等工作人员，并健全岗位责任制，保障定员合a
理、责任落实；
建立设备管理体系，加强资产管理、控制风险和降低成本；b）
配置信号设备维修所必需的器材和配件；c
d）材料选型和技术运用应满足环保、节能及防火要求。4.3在保证设备安全及可靠使用的基础上，运营单位调整信号设备修程修制应符合有关规定。宜采用先进成熟的检（监）测设备，建立以状态修为主的维修模式，4.4信号维护人员技能和安全培训应符合有关规定，并经考核合格后方可上岗4.5关键信号设备的维护实行双人互控。4.6运营单位应制定信号设备故障应急预案，加强应急演练，提升员工应急处置能力4.7信号设备更新应用新技术的，在投入使用前，信号设备维护人员应接受安全培训，并考核合格5维修要求
维修规程和工艺文件要求
5.1.1运营单位制定设备维修规程，并按规程要求开展维修工作。计划修按设备使用时间或动作次数进行安排。
5.1.2维修规程和工艺文件管理满足以下要求：维修规程和工艺文件包括起草部门起草/修订、审核、批准人员、适用范围、简写词定义、文件a
编号、版本号、生效日期等，工艺文件宜列出标准工时：维修规程应对设备检查、维修内容及技术标准作出规定，并根据维修项目和技术要求编制相b
应的维修记录表；
根据维修规程编制相应的工艺文件。工艺文件内容应包括维修项目、安全注意事项、特殊工具、材料及设备等，对关键工序、作业程序、操作步骤及检查标准、注意事项等进行详细描述。必要时可使用附录、图片、表格、流程图等对工艺内容进行补充，如备件材料清单、紧固件扭矩表等：
d）运营单位应建立维修规程和工艺文件的审核、批准及发布管理制度，并定期组织修订完善。5.2计划修
5.2.1修程与维修间隔
计划修包括巡检、月检、年检、中修及大修，信号设备计划修的修程与维修间隔宜符合表1的规定。
5.2.2常规维护
表1信号设备修程与维修间隔要求修程
JT/T1218.3—2018
维修间隔
≤7天
≤3个月
规定使用周期
设计寿命
信号设备常规维护包括日巡、月检及年检。常规维护内容、要求及周期参见附录A，运营单位可根据运营线路及设备特点进行调整。5.2.3中修
设备中修内容、要求及周期参见附录B运营单位可根据运营线路及设备特点进行调整。5.2.4大修
设备大修内容、要求及周期参见附录C，运营单位可根据运营线路及设备特点进行调整。5.3质量控制与验收
5.3.1运营单位应根据本单位实际情况建立信号设备维修质量管控体系，设置质量管理组织机构，按照过程控制和最终验收并重的原则，开展设备维修质量检查验收工作。5.3.2运营单位实行记名修制度和质量检查制度。5.3.3维修人员作业内容以相应的工艺文件为指导5.3.4维修人员应及时、如实填写维修作业记录，并将作业记录归档保存。5.3.5维修作业的工器具和仪器仪表应定期检定合格生产设备应进行必要的维护保养，备品备件等物资应验收合格。
5.3.6运营单位应明确设备维修后的验收标准，对验收内容、技术要求进行规定。并对以下设备维护更新，加强检验、测试等质量控制a)
更换设备部件，应测试设备部件性能或功能：更换电缆（含配线）或光缆，应测试电缆或光缆性能，检查设备一致性；更换道岔转辙机，应检查一致性；更换信号机机构或配线，应检查一致性：轨道电路部件更换或调整，应检查一致性且电气特性应符合要求：e
更换电子板卡，应测试板卡功能或性能；更换车地通信设备，应测试车地通信质量或网络性能指标；改变设备安装位置并涉及线路限界要求，应测量限界：调整系统性能或自检测功能参数，应定期校核。经维修的信号设备验收合格后，方可交付使用，验收记录归档留存。5.3.7
5.4维修记录管理
设备维修记录包括设备履历、计划修记录、应急修记录等。运营单位应建立信号设备维修记录3
JT/T1218.3—2018
管理制度，对维修记录的录人、修订、撤销、删除、查询进行管理。维修记录的形式采用纸质或电子文件。5.4.2设备履历要求如下：
a）明确设备名称、品牌、规格型号、制造商、投入使用时间、使用寿命、软件版本等信息：b）设备或部件进行中修、大修、更新改造时，应及时更新设备履历。5.4.3计划修记录要求如下：
a）可用表单的形式记录执行相应修程的维修数据，对于重要数据应记录实际测量值：b）
对于涉及行车安全的数据、磨耗性部件定期测量数据、特殊部件物理跟踪数据等可另建专项台账记录；
维修完毕后，作业负责人、质量互控人员应签名确认。c
5.4.4应急修记录要求如下：
维修过程中若出现相关部件或系统故障，应填报故障维修记录；a
记录内容包括故障现象、处理经过、原因分析及整改情况等（如部件参数调整、相应备件更换清洁润滑等信息）。
5.4.5普查、整改、状态修等维修记录可参照上述要求执行。5.4.6电子化维修记录要求如下：运营单位可建立信息化管理平台，实现现场电子化维修记录；a)
设备系统需要分类，可按照线路、设备类型及子系统矩阵化记录，方便查询、统计及部件的可b)
靠性分析。
5.4.7维修记录保存要求如下：
纸质维修记录应保存不少于3年，更新改造记录应保存至设备的使用期限终止。电子维修记a）
录应长期保存
维修记录信息化平台应选定满足要求的计算机网络平台，将维修记录按照分类进行保存，记录保存系统应进行备份以免数据丢失。5.5备件及周转件管理要求
5.5.1运营单位可通过地面测试装置试验或委托第三方对备件及周转件进行测试，经验收合格后入库，并留存验收记录
5.5.2运营单位应做好仓储备件及周转件的管理，避免出现受潮、过热等情况。应按规定定期对备件及周转件进行维护保养。
5.5.3运营单位应界定周转件的范围，将周转件与其他备件区分管理。5.5.4运营单位应建立周转件的纸质或电子履历，内容应包含使用记录、运用时间或动作频次、维修记录、改造与升级记录等信息。周转件履历应及时填写，并跟随周转件流转5.5.5对周转件进行的分解、检查、更换主要零部件、测量主要技术参数、组装、测试试验等维修作业、应留存相应的作业记录。
5.6应急修
5.6.1运营服务期间需进行设备应急修时，应在保证安全的前提下开展维修作业5.6.2运营单位应编制设备故障处理手册应急处置预案，涉及的内容包括联锁、列车自动监控系统（ATS）、列车自动防护系统（ATP）等子系统。5.6.3运营单位应结合运营线路和设备特点，制定应急处理的基本操作方法和安全防护措施，应急修宜包括以下内容：
a）系统计算机、服务器等程序运行不稳定故障，重启或复位；b）电子板卡或芯片等硬件故障，采用替换排除法；4
具有双机或系统热（冷）备功能，切换至备用系统：c
运营列车车载信号设备故障，在退出运营服务后进行离线维修：JT/T1218.3—2018
设备穴余失效后，在不影响正常的运营秩序和服务质量的情况下，在运营服务结束后进行e)
维修。
5.7软件升级管控
5.7.1运营单位建立软件管理制度，明确软件升级/修订的要求5.7.2运营单位应要求软件升级/修订方按照其单位内部质量控制体系，提供升级/修订后软件的审批和发布依据。
5.7.3运营单位应要求软件升级/修订方对软件进行实验室验证，因实验室条件限制的，可与运营单位协商后在运营单位进行现场设备验证。5.7.4运营单位应要求软件升级/修订方提交涉及软件升级/修订的软件修改说明及相关资料，运营单位在验证、审批后组织实施
5.7.5软件升级/修订应满足以下内容：提交设备软件升级优化内容、功能、参数、安全限制、操作手册、维护手册等相关技术文档，如a)
涉及设备操作和维护方式改变，应提前进行相应的培训；软件芯片烧录前，应做好病毒防护措施；b)
系统软件功能升级优化，应进行现场测试；e
子系统软件升级优化，应测试软件兼容性：联锁系统软件升级优化涉及联锁关系改变，应测试联锁关系正确性，符合设计要求，并提供第e
三方安全认证或相关说明；
ATP系统软件升级优化涉及系统安全防护功能或参数改变，应测试安全防护功能正确性，符合设计要求，并提供第三方安全认证或相关说明：涉及接口设备或系统功能，应测试接口功能正确性，符合设计要求g）
6更新改造
信号设备或子系统符合下列情况之一者，应按照规定组织开展技术论证：6.1
国家规定应淘汰的技术性能落后、高能耗、低效率的或国家规定报废的；a）
因技术标准改变而不符合当前使用要求，且初步判断不具备维修价值的；b）
全系统使用年限已达合同约定年限或15年以上的；c
系统、设备已无法达到设计要求或存在严重设计缺陷，影响运营安全的；d)
备品、备件供应严重不足或厂家已停产，无法满足正常运营要求的：e
系统性能不能满足线路运能要求的。f)
6.2论证内容宜包括系统能力、设备物理状态、备品备件和风险源控制情况。6.3运营单位应根据论证结果确定更新方案。6.4运营单位应在信号更新改造项目开展前编制更新改造的技术要求、试验方案和验收标准。经技术论证有安全风险的应制定应急预案。6.5运营单位应预先制定更新改造项目目标无法实现的处置方案，包括项目终止、方案变更及让步接收的条件。
6.6信号设备更新改造项目应按规定组织试验、考核和验收。6.7信号设备更新改造项自验收应提交验收报告，资料应归档5
JT/T1218.3—2018
附录A
（资料性附录）
信号设备常规维护内容、要求及周期表信号设备常规维护内容、要求及周期表参见表A.1。信号设备常规维护内容、要求及周期表表A.1
设备类型
联锁设备
ATP设备
线路数据库
服务器设备
维修内容
查看联锁计算机机柜外观
查看联锁计算机运行状态
查看联锁计算机告警信息，设备连接状态等信息
查看联锁计算机时钟
检查联锁计算机板卡、插接器等部件分析联锁计算机系统告警日志
分析联锁计算机设备运行状态
清扫联锁计算机机柜防尘网、过滤组件检查联锁计算机机柜接地
测量联锁计算机电气特性
测试联锁计算机余功能
测试联锁计算机自检功能
查看计算机机柜外观
查看计算机运行状态
查看计算机告警信息、设备连接状态等信息
检查计算机板卡、插接器等部件分析计算机系统告警日志
分析计算机设备运行状态
清扫计算机机柜防尘网、过滤组件检查计算机机柜接地
测量计算机电气特性
测试计算机穴余功能
测试计算机自检功能
查看计算机机柜外观bzxZ.net
查看计算机运行状态
维修要求
外观完好、加封加锁齐全
设备运行状态正常、指示灯显示正确开关或按钮位置状态正确、风扇无异常运行状态正常，无异常告警
时钟正确
部件安装牢固
记录异常结果
记录异常结果
完好、清洁
地线齐全、接地良好
符合设备设计要求
符合设备设计要求
符合设备设计要求
外观完好、加封加锁齐全
设备运行状态正常、指示灯显示正确开关或按钮位置状态正确风扇无异常运行状态正常，无异常告警
部件安装牢固
记录异常结果
记录异常结果
完好、清洁
地线齐全、接地良好
符合设备设计要求
符合设备设计要求
符合设备设计要求
外观完好、加封加锁齐全
设备运行状态正常、指示灯显示正确、开关或按钮位置状态正确、风扇无异常建议周期
每季度不
少于1次
每年不少
于1次
每季度不
少于1次
每季度不
少于1次
设备类型
线路数据库
服务器设备
ATS设备
数据传输
系统(DCS)
维修内容
表A.1（续）
查看计算机告警信息，设备连接状态等信息
检查计算机板卡、插接器等部件分析计算机系统告警日志
分析计算机设备运行状态
清扫计算机机柜防尘网、过滤组件检查计算机机柜接地
测量计算机电气特性
测试计算机允余功能
测试计算机自检功能
查看计算机告警信息，设备连接状态等信息
查看计算机时钟
分析计算机系统告警日志
查看计算机机柜外观
查看计算机运行状态
检查计算机板卡、插接器等部件分析计算机设备运行状态
清理系统磁盘垃圾文件
备份系统日志、数据
清扫计算机机柜防尘网、过滤组件检查计算机机柜接地
测量计算机电气特性
测试计算机允余功能
测试计算机自检功能
查看网管告警信息、设备连接状态等信息
查看时钟
查看计算机机柜外观
查看计算机运行状态
检计算机板卡、插接器等部件
分析系统告警日志
分析设备运行状态
维修要求
运行状态正常，无异常告警
部件安装牢固
记录异常结果
记录异常结果
完好、清洁
地线齐全、接地良好
符合设备设计要求
符合设备设计要求
符合设备设计要求
运行状态正常，无异常告警
时钟正确
记录异常结果
外观完好、加封加锁齐全
JT/T1218.3—2018
建议周期
每季度不
少于1次
每年不少
于1次
每周不少
于1次
设备运行状态正常、指示灯显示正确开关或按钮位置状态正确、风扇无异常部件安装牢固
记录异带结果
符合设备设计要求，记录异常结果符合设备设计要求，记录异常结果完好、清洁
地线齐全、接地良好
符合设备设计要求
符合设备设计要求
符合设备设计要求
运行状态正常，无异常告警
时钟正确
外观完好、加封加锁齐全
设备运行状态正常、指示灯显示正确开关或按钮位置状态正确、风扇无异常部件安装牢固
记录异常结果
记录异常结果
每季度不
少于1次
每周不少
于1次
每季度不
少于1次
