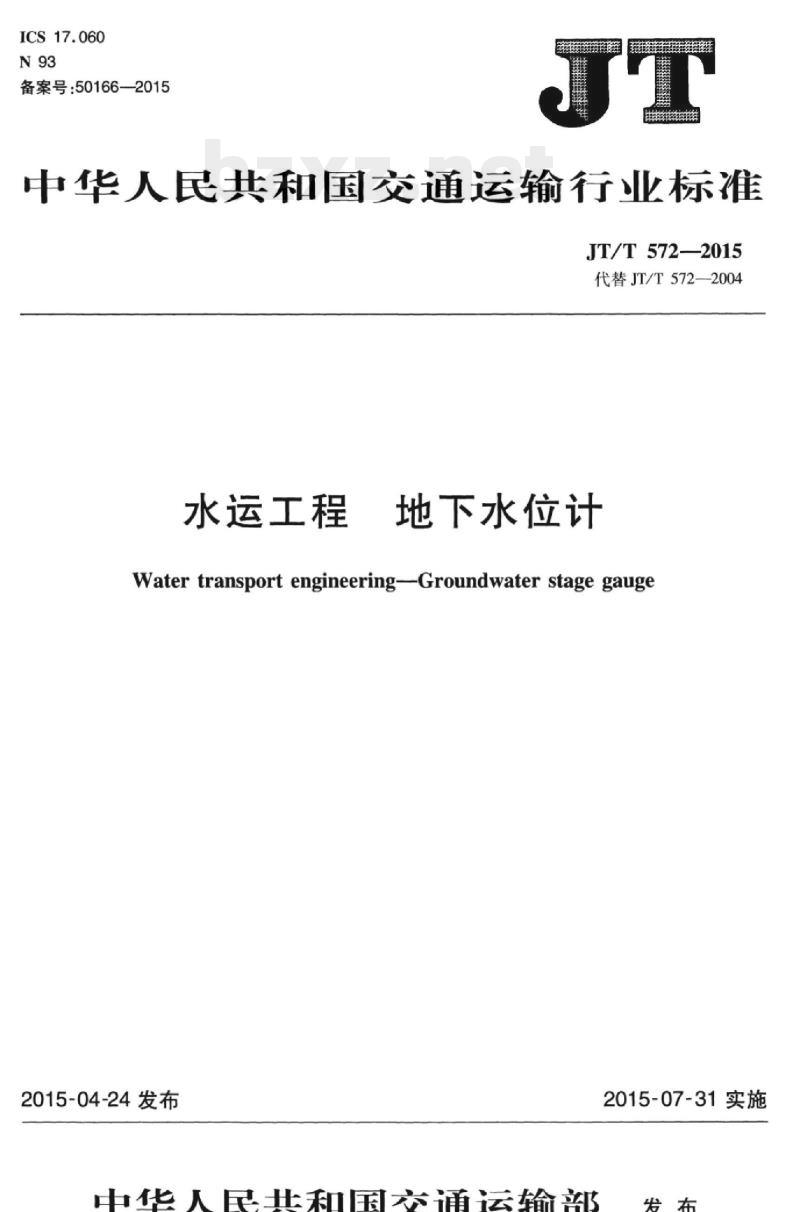

【JT交通运输标准】 水运工程地下水位计

ICS17.060
备案号：50166—2015
中华人民共和国交通运输行业标准JT/T572—2015
代替JT/T572—2004
水运工程
地下水位计
Water transport engineering-Groundwater stage gauge2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

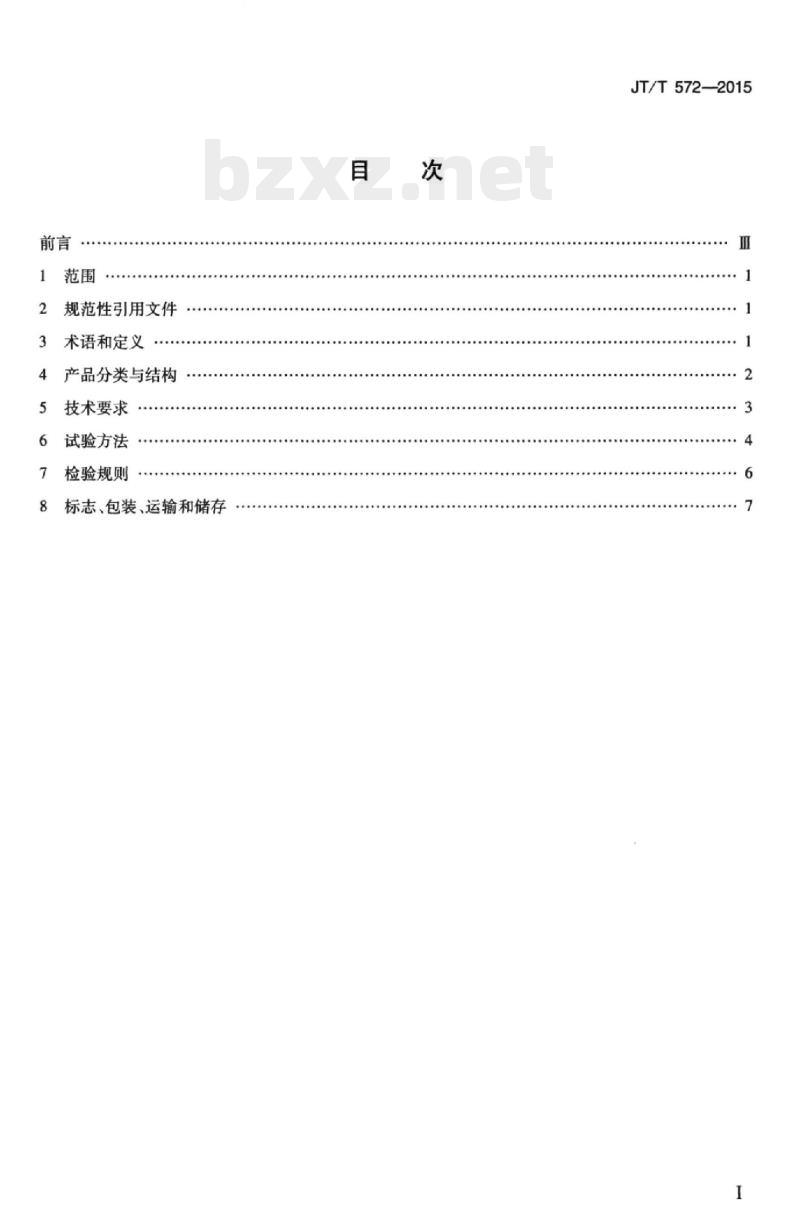

规范性引用文件
术语和定义
产品分类与结构
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T572—2015
Hii KAoNni KAca
iiKAoNni KAca

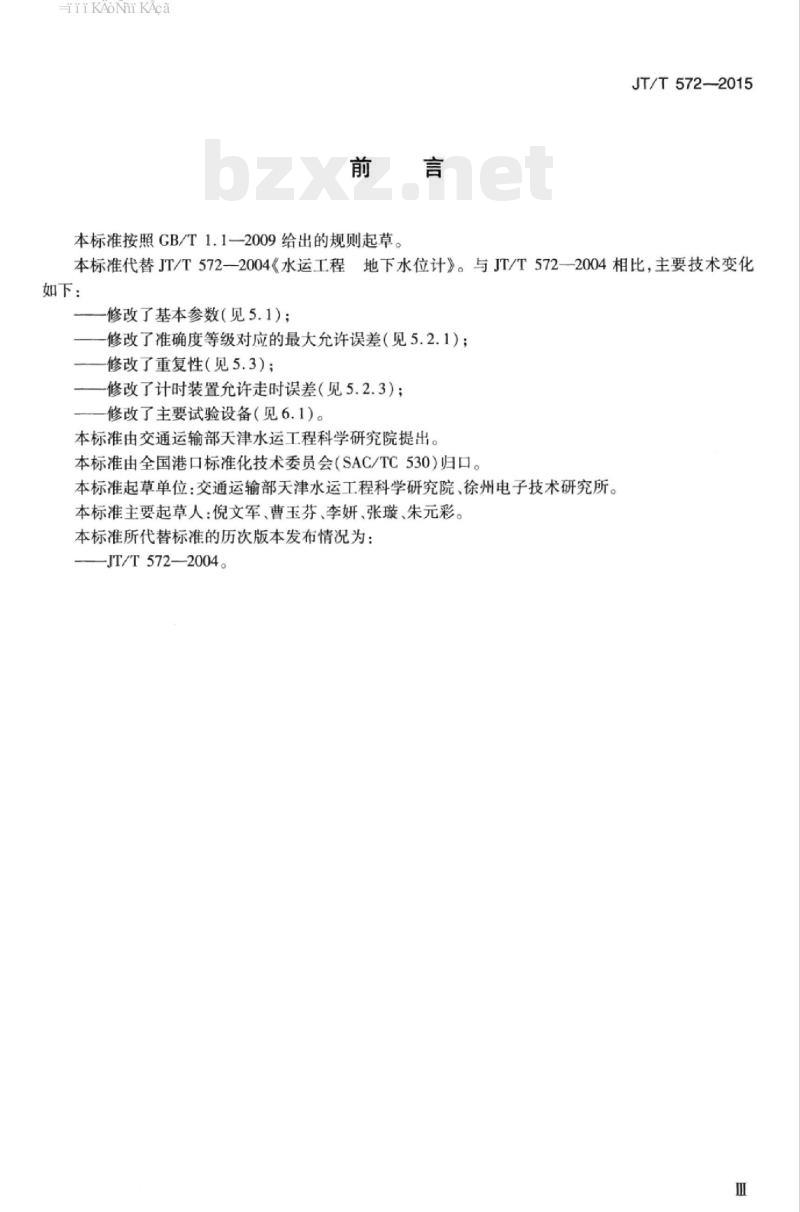

本标准按照GB/T1.1—2009给出的规则起草。JT/T572—2015
本标准代替JT/T572—2004《水运工程地下水位计》。与JT/T572—2004相比，主要技术变化如下：
一修改了基本参数（见5.1）；
一修改了准确度等级对应的最大允许误差（见5.2.1）：—修改了重复性（见5.3）；
修改了计时装置允许走时误差（见5.2.3）；修改了主要试验设备（见6.1）。本标准由交通运输部天津水运工程科学研究院提出。本标准由全国港口标准化技术委员会（SAC/TC530）归口本标准起草单位：交通运输部天津水运工程科学研究院、徐州电子技术研究所。本标准主要起草人：倪文军、曹玉芬、李妍、张璇、朱元彩。本标准所代替标准的历次版本发布情况为：-JT/T572—2004。
TiKAoNi KAca
iiKAoNniKAca
1范围
水运工程地下水位计
JT/T572—2015
本标准规定了地下水位计的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于水运工程地下水位计的生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T9359—2001
GB/T 17626.3
GB/T18522.3—2001
GB/T18522.6
GB/T18523—2001
GB/T19677
3术语和定义
包装储运图示标志
水文仪器基本环境试验条件及方法电磁兼容试验和测量技术射频电磁场辐射抗扰度试验水文仪器通则第3部分：基本性能及其表示方法水文仪器通则第6部分：检验、规则及标志、包装、运输、贮存、使用说明书水文仪器安全要求此内容来自标准下载网
水文仪器术语及符号
GB/T19677界定的以及下列术语和定义适用于本文件。3.1
地下水位groundwaterlevel
地下水的自由水面相对于规定基准面的高程。3.2
观测井（孔）observationwellofgroundwater用来观测地下水位或潮位变化的井（孔）。3.3
水位变率stagechangerate
单位时间内水位的变化量。
埋深depthofembedment
自观测井（孔)口上的基准点到井（孔）下自由水面的垂直距离。3.5
地下水位计groundwater stage gauge测量观测井(孔)中地下水的自由水面相对于规定基准面高程的仪器。iiKAoNniKAca
JT/T572—2015
4产品分类与结构
产品分类
根据工作原理，地下水位计可以分为以下四种类型：悬锤式：人工收放悬索，利用声、光信号控制悬锤接触水面，测量地下水位变化的仪器；a)
跟踪式：利用直流电机或伺服电机作动力，通过悬索驱动感应部分跟随水面运动，测量地下水位变化的仪器；
浮子式：利用浮于水面的浮子跟随水面一同升降，将地下水位变化通过悬索带动水位轮转动，c
测量地下水位变化的仪器；
d）压力式：利用压敏传感器，感应静水压力变化来测量地下水位变化的仪器。4.2产品结构
浮子式水位计由浮子、编码器和显示记录器组成，浮子浮在水面随水位变化，浮子上的测绳带动挂轮和编码器将水位演变成数码输人显示记录器，其结构示意见图1a）。悬锤式水位计由驱动机构、计数器、编码器、水位读数盘、卷线轮等组成。跟踪式水位计又称接触式水位计，利用重锤上的电测针接触水面发出电信号，使电机正转或逆转，随时跟踪水面点的位置，从而测定水位。压力式水位计则由压力传感器将不同水位产生的压力经中继箱输人显示记录器，其结构示意见图1b）。其中浮子式水位计与压力式水位计应用最广。
a)浮了式
说明：
一浮子；
2—挂轮：
编码器：
一多芯电线：
重锤：
一测绳：
中继箱：
一压力传感器：
显示记录器。
图1地下水位计结构示意图
b)压力式
TiiKAoNi KAca
5技术要求
5.1基本要求
5.1.1埋深范围
水位计的埋深范围分别为0m~10m、0m~20m、0m~40m。5.1.2水位变幅
水位计的水位变幅分别为0m~5m.0m~10m、0m~20m。5.1.3分辨力
水位计的分辨力为0.1cm、0.5cm、1.0cm。5.1.4水位变率
水位计的最大水位变率不大于40cm/min。5.1.5供电电源
当电源电压在如下范围内变化时，受试产品应能正常工作：a）交流电源：电压为（220±22)V，频率为（50±2.5)Hz；b）直流电源：6V、9V、12V、24V；允许偏差为：-15%～+10%。5.1.6电气性能
JT/T572—2015
传感器信号传输线之间的开路电阻应不小于5MQ，潮湿试验时机壳与电源线之间的电阻应不小于10MQ。
5.1.7抗干扰性
水位计抗电磁干扰应达到GB/T17626.3中4级、场强为30V/m的工作干扰下能正常工作。5.2准确度
5.2.1地下水位计的准确度按其水位变幅内测量的最大允许误差大小分为3级，见表1。表1准确度等级、最大允许误差及灵敏阈准确度等级
最大允许误差
水位变幅不大于10m
水位变幅大于10m
±0.1%F.S
±0.2%F.S
±0.3%F.S
5.2.2浮子式水位计回差应小于该地下水位计相应准确度等级的最大允许误差。5.2.3计时装置的允许走时误差见表2。灵敏
（mm）
Hii KAoNni KAca
JT/T572—2015
计时方式
电子计时
表2计时装置允许走时误差
最大允许误差
双周计
5.2.4计时装置的连续工作时间应符合表3的要求。表3
记录周期
连续工作时间
5.3重复性
计时装置的连续工作时间
重复性应小于该地下水位计最大允许误差的0.5倍。5.4工作环境条件
5.4.1工作环境温度：
传感器和记录装置的工作环境温度要求如下：a）传感器：0℃~+40℃；
记录装置：-20℃～+50℃。
5.4.2工作环境相对湿度：在温度为+40℃时，相对湿度不大于95%。5.5材料要求
零件应选用耐腐蚀材料制作，若用其他材料应作表面涂镀处理。5.5.1
5.5.2接触水面的触点应用防腐蚀、防氧化、信号传导好的材料制作。5.5.3悬索应采用性能稳定、线胀系数小、防腐蚀的材料制作。5.5.4浮子应采用耐腐蚀、耐氧化、耐压碰的材料制作。5.6整机要求
表面的涂镀层应牢固、均匀，不应有脱落、划伤、锈蚀等缺陷、半年记
半年记
≥200
传感器及水下装置应能承受与其人水深度相应的水压力，并具有良好的密封性能。5.6.2
记录装置应有防潮、防尘、防盐雾等措施。5.6.4外表应清洁、无污物、无划痕，观读的透视面应清晰。5.6.5整机结构应便于安装、调试、运输、使用和维修。6试验方法
试验设备
试验设备及其要求如下：
a）交、直流稳压调压器：直流0V~30V，交流180V~250V：b）100V绝缘电阻表；
单位为分
单位为天
≥400
c）10.5m水塔及水位调节装置；d）压力容器；
钢卷尺：长10m，2级；
精密压力表或标准活塞压力计，0kPa~400kPa，最大允许误差：±0.05%F.S；f)
标准时钟：示值误差为1s/d；
温湿度计：温度-10℃～+45℃，相对湿度10%~100%；500V兆欧表：测量范围为3M2~2000M02，准确度等级为2.0级。i)
6.2试验环境条件
试验环境温度与相对湿度要求：a）环境温度：5℃~25℃；
b）相对湿度：不大于75%。
6.3试验程序
6.3.1供电电源
JT/T572—2015
用电压调整设备调整电源输出电压至其额定值，当电源电压在规定范围内变化时，受试产品应能正常工作。
6.3.2电气性能
按GB/T9359—2001中第11章的要求进行。6.3.3抗干扰性
电磁干扰器在工作状态下的水位计旁操作产生干扰信号，水位计应正常工作。6.3.4最大允许误差
6.3.4.1浮子式水位计
在水位试验范围内，选择10个测点，以20cm/min~40cm/min不同水位变率，每米选择1个~2个比测点，使水位上开两个全程，静观测量结果。浮子式水位计的试验程序也适用手悬锤式水位计和跟踪式水位计。
6.3.4.2压力式水位计
在水位变幅范围内选择10个测点，间隔每米选取1个~2个比测点，要遵循先升压检定，后降压检定的顺序进行。检定水位在10m以内宜在水塔或水位试验台进行试验，水位超过10m宜用压力计或压力罐模拟水位压力进行试验，计算示值误差。6.3.5灵敏阐
6.3.5.1浮子式水位计
在水位试验范围内，使水位升或降至某一定值，待水位和水位计稳定后，同方向改变水位使水位计的感应部件刚有输出变化，记下水位变化值。本项试验应在3个不同水位点上进行。浮子式水位计的试验程序也适用于悬锤式水位计和跟踪式水位计。6.3.5.2压力式水位计
在水位试验范围内调整某一稳定水位（或稳定压力）示值，然后稍微改变水位（或缓慢增加压力）使水位计显示值刚有输出变化，记下变化值。本项试验应在3个不同水位点上进行。5
JT/T572—2015
6.3.6回差
在水位试验范围内，分别使水位相对升和降至同一水位点，计算出两次读取的差值即为回差。此试验应在不同水位点上进行3次并取其平均值。6.3.7计时准确度
在室内用标准时钟对地下水位计的计时装置进行一次记录周期的不间断运行，长周期应不少于10d。6.3.8重复性
在水位试验范围内，使水位单升或单降至同一水位点共10个测次，记录各次示值，并按CB/T18522.3—2001的4.1.4.2.a)中的公式计算出重复性误差。6.3.9工作环境温度
按GB/T9359-2001中第6章的要求进行。6.3.10工作环境相对湿度
按GB/T9359—2001中第7章的要求进行。6.3.11
通过目测和手检进行整机测试。6.3.12
储存温度和储存湿度
按GB/T9359中对BI类仪器的要求进行。7
检验规则
型式检验
有下列情况之一时，应进行型式检验：新研制的产品；
当设计、工艺、材料等方面有重大变更时；停止生产满一年的产品再次生产时；国家质量监督机构提出进行型式检验的要求时。检验项目见表4。
表4检验项目
检验项目
供电电源
电气性能
抗干扰性
最大允许误差
灵敏阈
技术要求
试验方法
型式检验
出厂检验
