【JT交通运输标准】 水运工程超声波水位计

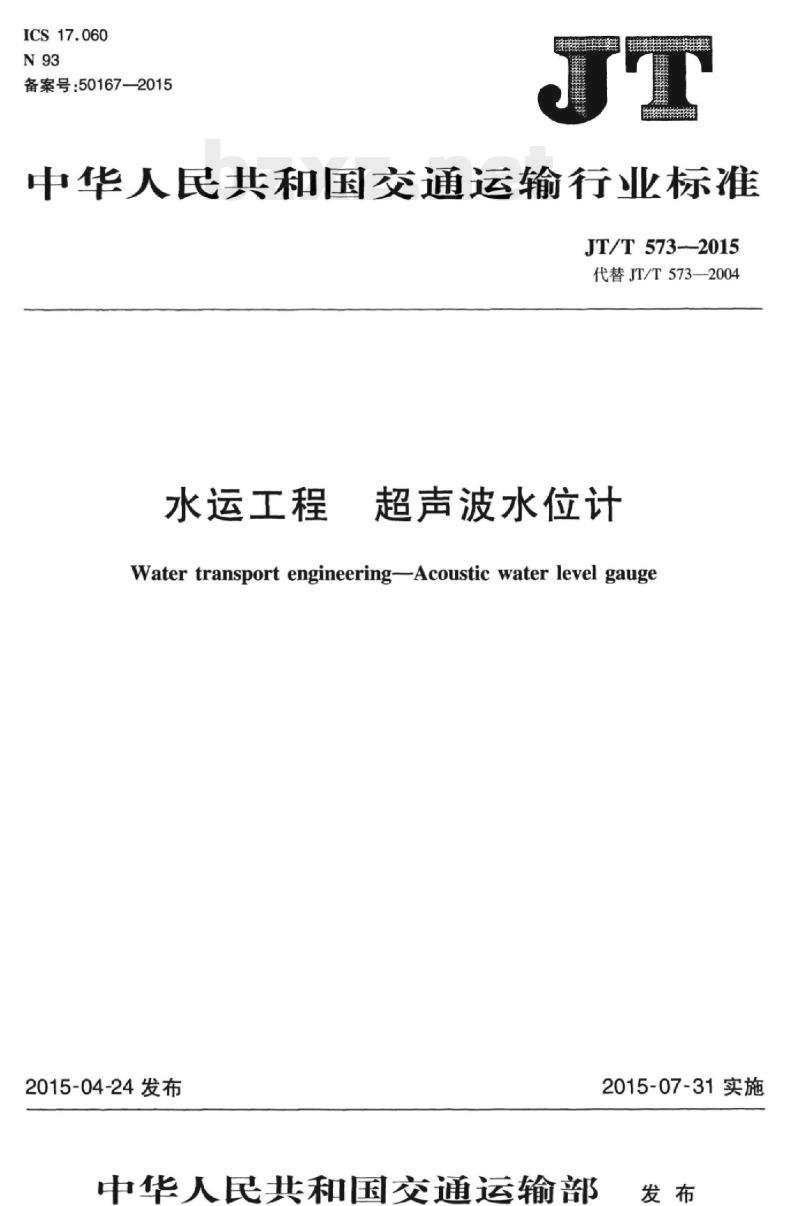

ICS17.060
备案号：50167—2015
中华人民共和国交通运输行业标准JT/T573-2015
代替JT/T573—2004
水运工程
超声波水位计
Water transport engineeringAcoustic water level gauge2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

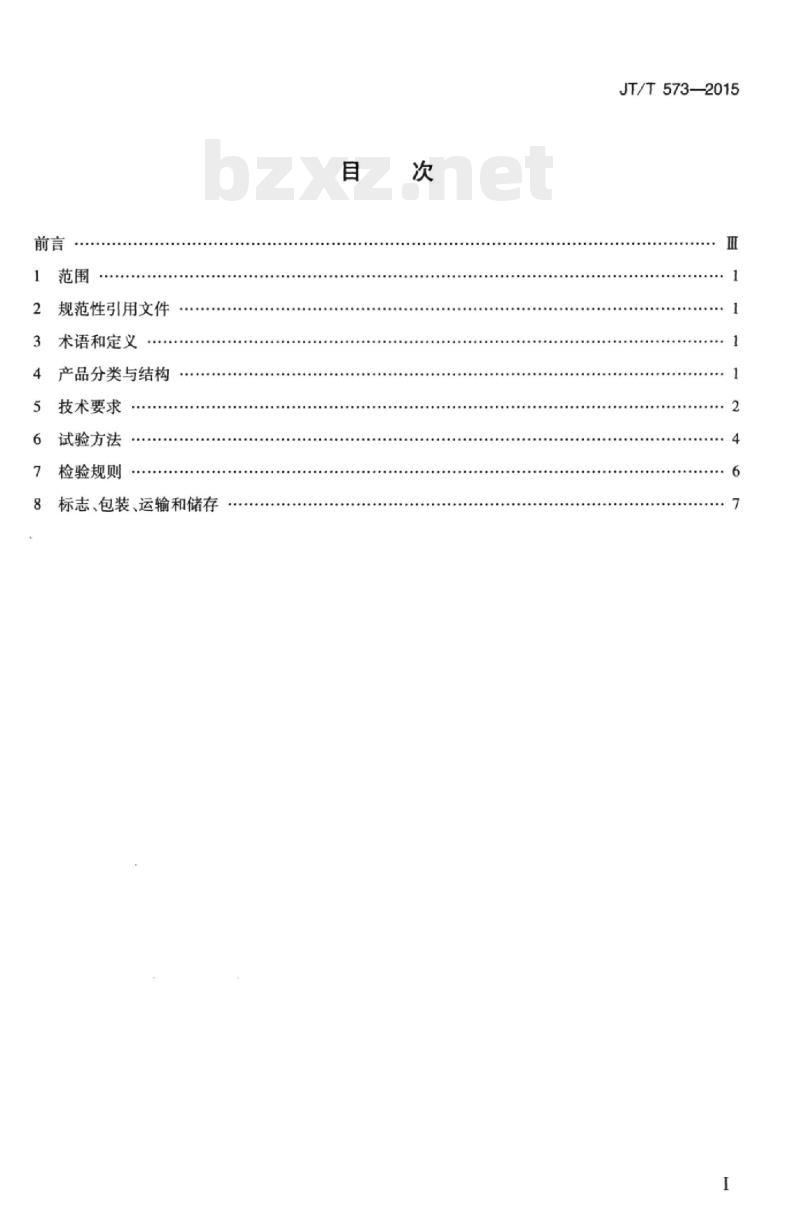

规范性引用文件
术语和定义
产品分类与结构
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T573-—2015
iKAoNni KAca
HiiKAoiKAca

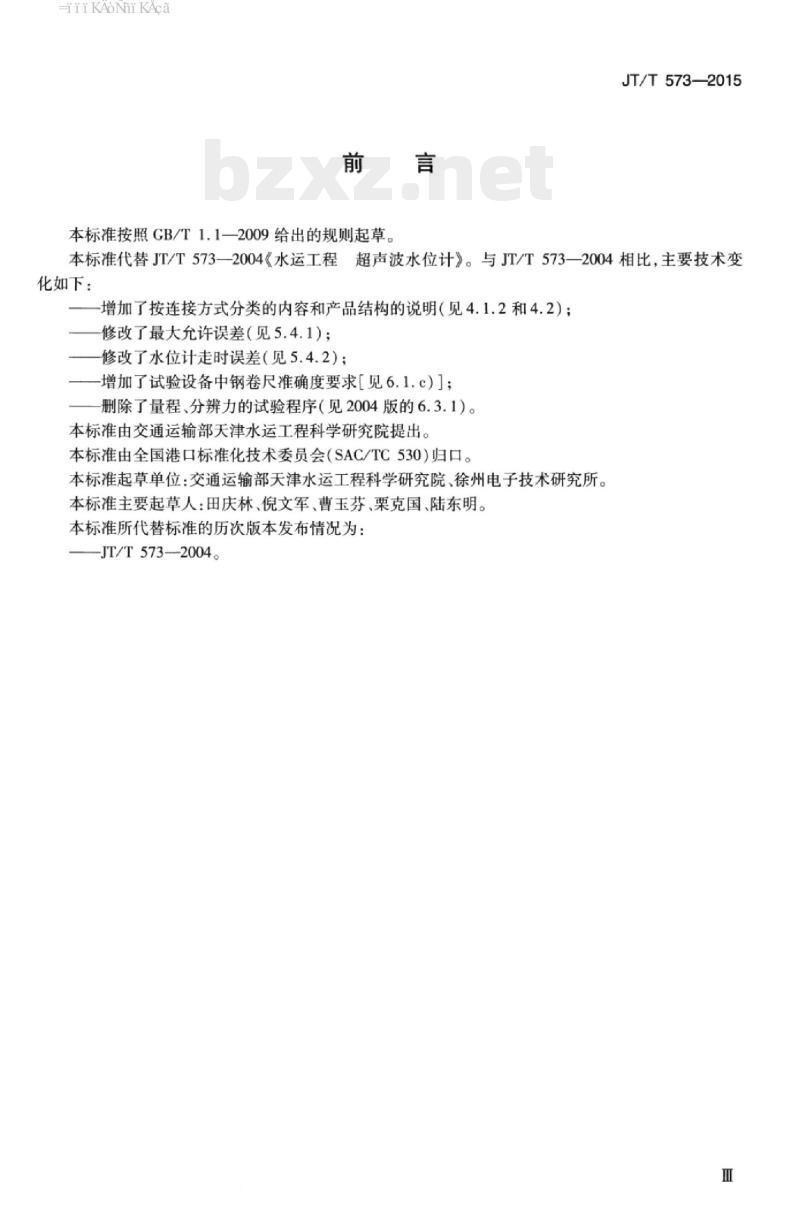

本标准按照GB/T1.1—2009给出的规则起草。JT/T573—2015
本标准代替JT/T573—2004《水运工程超声波水位计》。与JT/T573—2004相比，主要技术变化如下：
一增加了按连接方式分类的内容和产品结构的说明（见4.1.2和4.2）；修改了最大允许误差（见5.4.1）；一修改了水位计走时误差（见5.4.2）；增加了试验设备中钢卷尺准确度要求[见6.1.c)]；一删除了量程、分辨力的试验程序（见2004版的6.3.1）。本标准由交通运输部天津水运工程科学研究院提出。本标准由全国港口标准化技术委员会（SAC/TC530）归口。本标准起草单位：交通运输部天津水运工程科学研究院、徐州电子技术研究所。本标准主要起草人：田庆林、倪文军、曹玉芬、栗克国、陆东明。本标准所代替标准的历次版本发布情况为：JT/T573—2004。
HiiKAoi KAcabzxZ.net
HiiKAoiKAca
1范围
水运工程超声波水位计
JT/T573—2015
本标准规定了超声波水位计的产品分类、产品结构、技术要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于水运工程中超声波水位计（以下简称水位计)的生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T9359—2001
GB/T17626.3
GB/T18522.3——2001
GB/T18522.6
GB18523—2001
GB/T19677
3术语和定义
包装储运图示标志
水文仪器基本环境试验条件及方法电磁兼容试验和测量技术射频电磁场辐射抗扰度试验水文仪器通则第3部分：基本性能及其表示方法水文仪器通则第6部分：检验、规则及标志、包装、运输、贮存、使用说明书
水文仪器安全要求
水文仪器术语及符号
GB/T19677界定的以及下列术语和定义适用于本文件。3.1
facousticwaterlevel gauge
超声波水位计
利用超声波在不同介质界面处产生反射的特性来测量水位的仪器。3.2
声道acousticpath
声波在同一介质中定向传播时有效覆盖的区域。4产品分类与结构
4.1分类
按照声波传播介质可分为：
a）气介式水位计：以空气为声波传播介质的水位计；b）液介式水位计：以液体为声波传播介质的水位计。iiKAoNniKAca
JT/T573—2015
按照连接方式可分为：
分体式水位计：超声波换能器与测量仪表分置，通过传输电缆连接；a
b）一体式水位计：超声波换能器与测量仪表组装成一体。4.2产品结构
水位计主要由探头（超声波换能器）、多芯电缆、主机箱和打印机构成。一体式超声波水位计多做成便携式，将换能器与仪表显示组装在一起。气介式和液介式的水位计结构示意见图1。3
M口O0
a)气介式
说明：
超声波换能器：
2——多芯电缆：
3——主机箱：
一打印机。
5技术要求
基本要求
测量范围
水位计的测量范围如下：
b)液介式
图1水位计结构示意图
气介式：0m~5m，0m~10m，0m~20m；液介式：0m~1m.0m~5m.0m~10m.0m~20m.0m~40m。5.1.2
分辨力
分辨力为0.1cm.0.5cm、1.0cm。5.1.3盲区
气介式水位计盲区不大于0.8m，液介式水位计盲区不大于0.5m。2
HiiKAoiKAca
5.1.4水密性
液介式传感器应能承受不小于405kPa的水压力，不漏水，黏结面不脱落。5.1.5供电电源
当电源电压在如下范围内变化时，受试产品应能正常工作：a）
直流电源：电压为6V、12V、24V：充许偏差为-15%～+10%：b）
交流电源：电压为(220±22）V，频率为(50±2.5)Hz。5.1.6电气性能
JT/T573—2015
换能器两信号线之间开路电阻应不小于5MQ，潮湿试验时机壳与交流电源线之间开路电阻应不小于10M2。
5.2功能要求
5.2.1水位计应具备预置实时时间、测量周期的功能。最短测量周期不大于1min，最长测量周期不小于24h。
5.2.2水位计应具有数字存储和数据读出功能，测量数据以电子存储方式进行，其容量根据预置的测量周期确定，可分为日记、周记、双周记、月记、季记、半年记和年记。5.3抗干扰性
水位计抗电磁干扰应达到GB/T17626.3中4级、场强为30V/m的工作干扰下能正常工作。5.4准确度
5.4.1在测量范围内，以静水及固定反射目标施测的结果为准，其最大允许误差为±3cm。5.4.2水位计走时误差应符合表1要求。表1水位计走时误差
计时方式
电子计时
计时装置的连续工作时间见表2。5.4.3
双周记
最大允许误差
表2连续工作时间
记录周期
连续工作时间
5.5重复性
大于1.5
水位测量的重复性试验标准差应小于该水位计最大允许误差的0.5倍。5.6工作环境条件
5.6.1工作环境温度要求如下：
半年记
大于35
单位为分
单位为天
HiiKAoiKAca
JT/T573—2015
水位计显示记录装置：-20℃~+70℃；液介式换能器：0℃~+60℃；
气介式换能器：-20℃~+60℃。
5.6.2工作环境相对湿度：在温度为40℃时，相对湿度不大于95%。5.6.3
3工作环境其他条件要求如下：
液介式：声道应无严重气泡，水中无水草及影响测量的悬浮物，流速不大于3.5m/s，含沙量不a)
大于10kg/m；
气介式：声道空气温度分布比较均匀，没有固体反射物，反射水面没有影响测量的漂浮物；c）在测地表水位或潮位时一般应建造静水井，并与被测水体连通。整机要求
表面的涂镀层应牢固、均匀，不应有脱落、划伤、锈迹等缺陷。水位计的水上设备应具有防潮、防尘、防盐雾的措施。5.7.3零部件应选用耐腐蚀材料制作，若用其他材料应作表面处理。整机结构应便于运输、安装、使用和维修。5.7.4
6试验方法
试验设备
试验设备及其要求如下：
a）水塔：高10.5m；
水容器：高度不小于10.5m，内径不小于0.4m；b）
钢卷尺：长10m，准确度等级为2级：标准计时器：示值误差为±1s/d；d)
环境条件专用测试设备；
交、直流稳压调压器：直流0V~30V，交流180V~250V；g)
电磁干扰仪或手电钻；
温、湿度计：温度-10℃~～+45℃，相对湿度10%~100%：100V绝缘电阻表；
压力容器：0MPa~1MPa。
6.2试验环境条件
试验环境条件包括：
a）环境温度：5℃~25℃；
b）相对湿度：不大于75%。
6.3盲区
在水位计测量范围内，调整水塔水位升降两个全程，用钢卷尺与水位计比测，选取不少于6个比测点，记录各比测点钢卷尺读数及水位计显示水位值，在水位下降（上升）过程中接近测量范围下限（上限)水位首次无回波显示的水位高度即为液介式(气介式)水位计盲区。6.4水密性
按GB/T9359—2001中第11章的要求进行。4
6.5供电电源
JT/T573—2015
调整电源输出电压至额定值，观察当电源电压在规定范围内变化时受试产品的工作情况。6.6电气性能
按GB18523—2001中7.3.2进行检验。6.7功能要求
将水位计分别设置最短测量周期（不大于1min）和最长测量周期（不小于24h）进行测量，并将测量数据以电子方式存储，存储容量以日记、周记、双周记、月记、季记、半年记和年记分别进行，受试产品应能正常工作。
6.8抗干扰性
按GB/T17626.3规定的试验方法进行。6.9准确度
6.9.1最大充许误差
气介式水位计和液介式水位计测量范围的试验，测量范围变化恰好相反。在水位计测量范围内，当利用水塔时调整水塔水位升降两个全程，用钢卷尺与水位计比测，选取不少于6个比测点，记录各比测点钢卷尺读数及水位计显示水位值并求得两者示值误差。6.9.2走时误差和连续工作时间
应在室内对水位计的计时部分以不同的计时方式进行一个记录周期的不间断运行，长周期应不少于35d。
6.10重复性
在水位计测量范围内，调整水塔水位于某一位置保持距离不变，用水位计反复连续测量10次，记录各次示值，并按GB/T18522.3—2001的4.1.4.2a）中的公式计算出重复性标准差。6.11工作环境温度
6.11.1液介式：把换能器固定在水容器内，保持水面高度不变。在水温0℃~40℃范围内，使水温升降一个来回。每隔10℃±1℃，保持15min，使水温趋于均匀后，读取水位计的测量值。6.11.2气介式：把换能器水平固定在配有大功率冷暖空调机的试验室内一个适当位置上，使发射面对准墙壁，与墙壁之间距离不小于5m。先在室温（以20℃为宜）下读取水位计的测量值。然后使气温升或降5℃~10℃，保持10min使试验室内气温趋于均匀后，读取水位计的测量值。两个测点的测次均应不少于8次，取其平均值。
6.11.3水位计显示装置可同步进行温度试验，温度范围为-10℃～+45℃，或按GB/T9359—2001中6.3的规定进行。
6.12工作环境相对湿度
按GB/T9359—2001中第7章的要求进行。6.13整机
通过目测和手检进行整机测试。5
JT/T573—2015
储存温度和储存湿度
按GB/T9359对B类仪器的要求进行。1
检验规则
型式检验
有下列情况之一时，应进行型式检验：新研制的产品；
当设计、工艺、材料等方面有重大变更时；停止生产满一年的产品再次生产时：国家质量监督机构提出进行型式检验的要求时。检验项目见表3。
表3检验项目
检验项目
水密性
供电电源
电气性能
功能要求
抗干扰性
准确度
重复性
工作环境温度
工作环境相对湿度
储存温度和储存湿度
技术要求
8.4.1,8.4.2
注：“+”表示应进行的检验项目，“-“表示不检验的项目。7.1.3
试验方法
型式检验应从定型前指定产品中随机抽取两台样机进行。表3中规定的各项试验均合格，则判定型式检验合格7.2
出厂检验
出厂检验项目见表3。
批量生产或连续生产的产品，出厂前进行全数检验。检验中，出现任一项不合格时，则判为不合格品。对于不合格品应进行返修，返修后重新进行检验。型式检验
出厂检验
