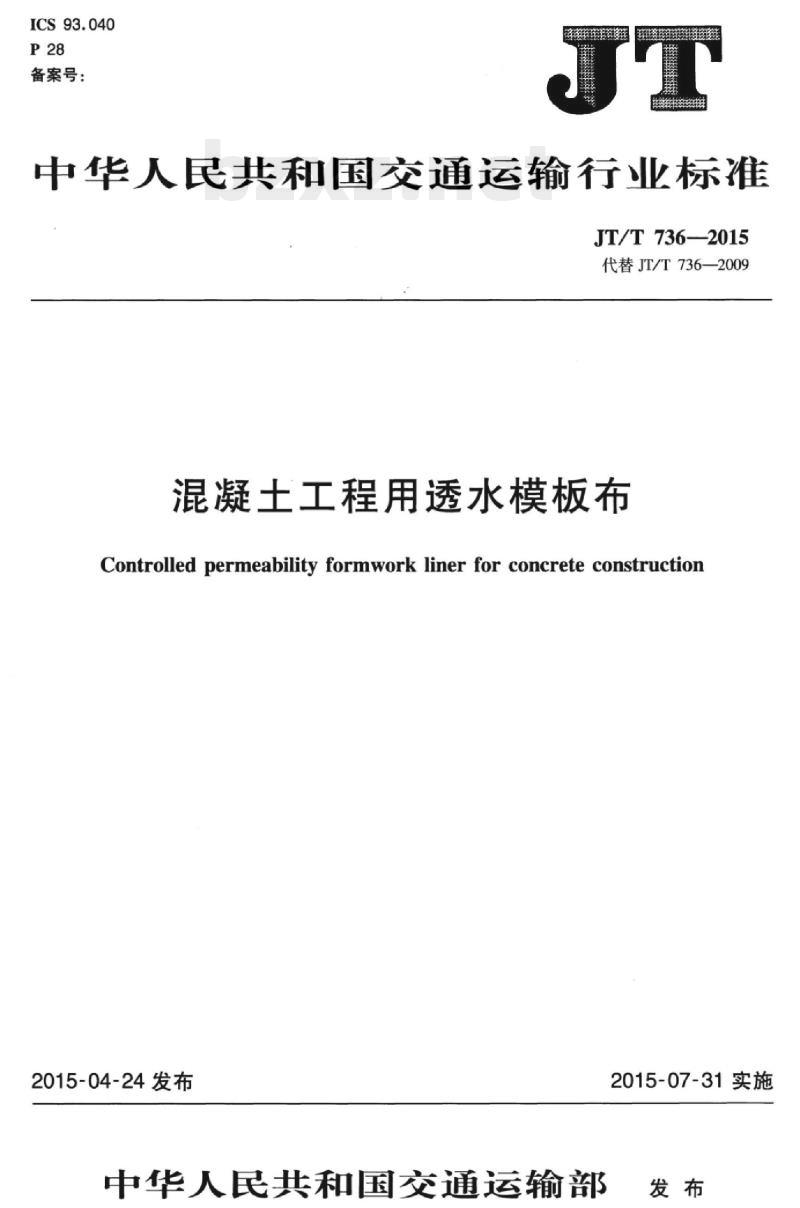

ICS93.040
备案号：
中华人民共和国交通运输行业标准JT/T736——2015
代替JT/T736—2009
混凝土工程用透水模板布
Controlled permeability formwork liner for concrete construction2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

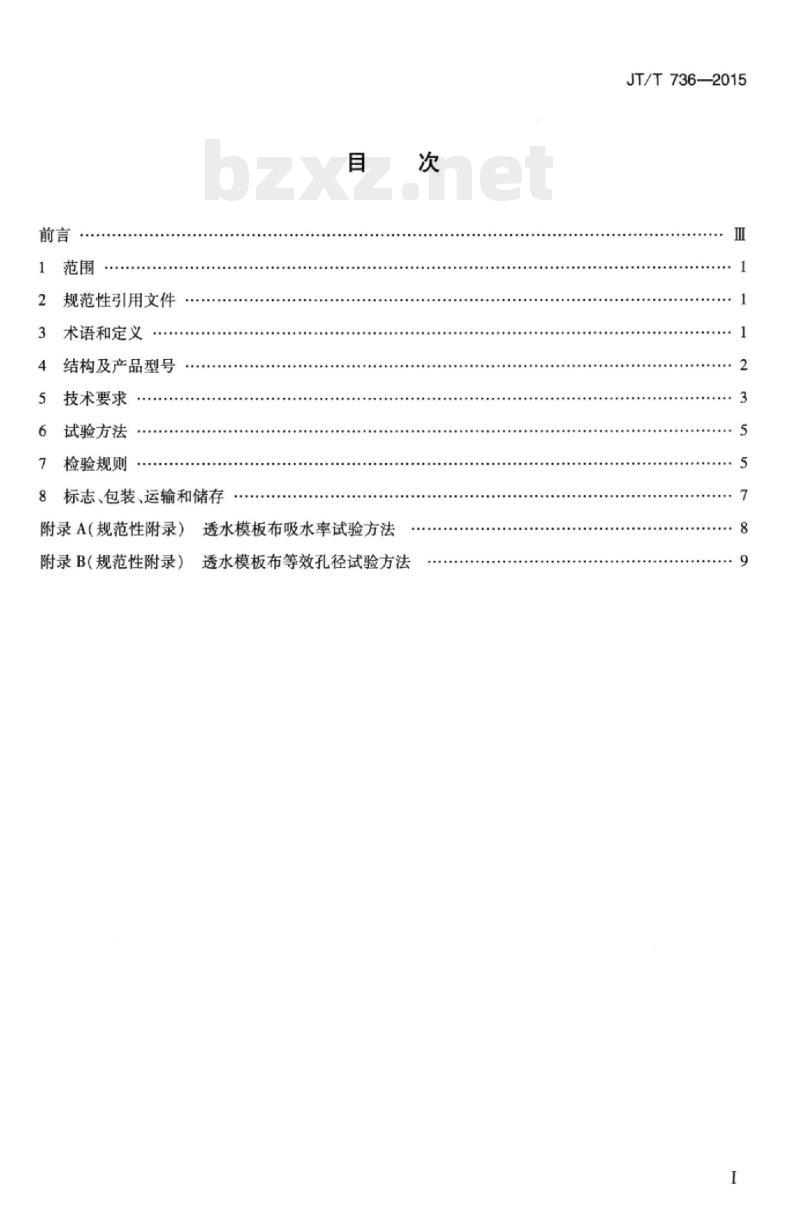

规范性引用文件
术语和定义
结构及产品型号
技术要求
试验方法
检验规则
标志、包装、运输和储存
附录A（规范性附录）透水模板布吸水率试验方法附录B（规范性附录）透水模板布等效孔径试验方法次
JT/T736—2015
HiiKAoNi KAca
HiiKAoNiKAca

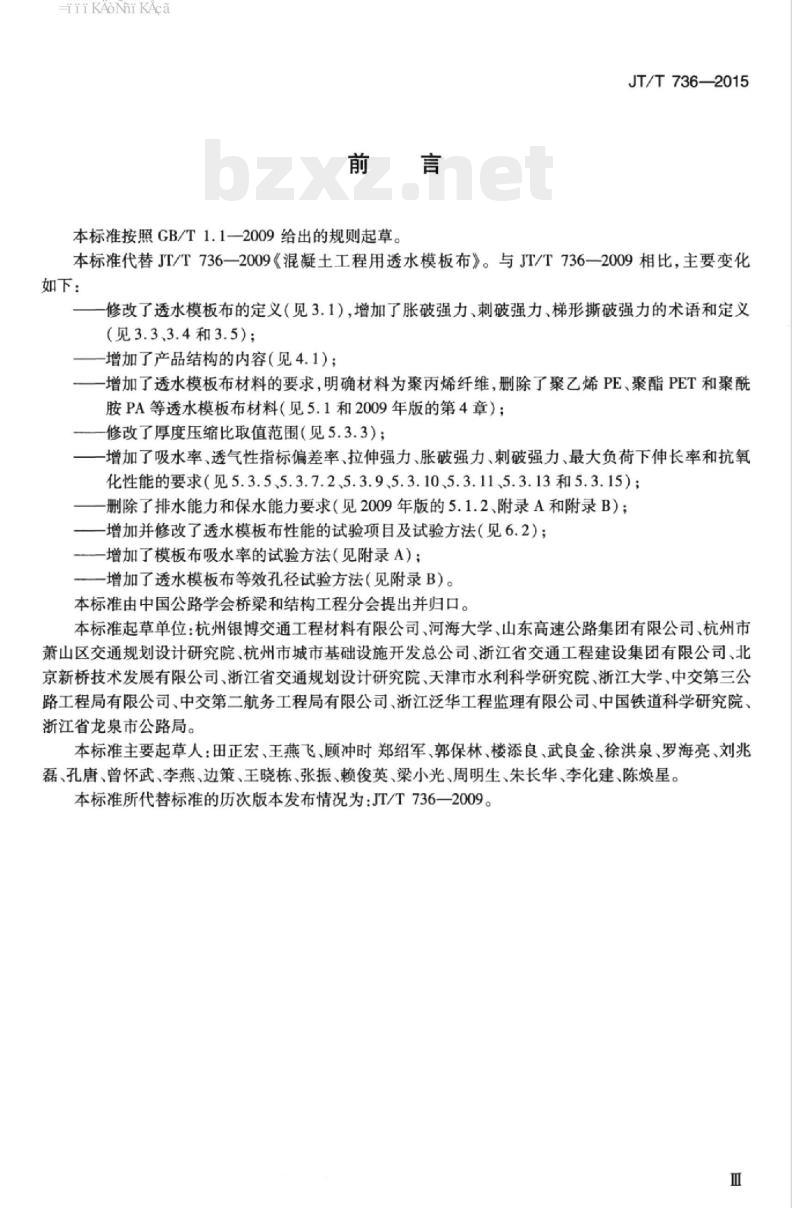

本标准按照GB/T1.1—2009给出的规则起草。JT/T736—2015
本标准代替JT/T736—2009《混凝土工程用透水模板布》。与JT/T736—2009相比，主要变化如下：
一修改了透水模板布的定义（见3.1），增加了胀破强力、刺破强力、梯形撕破强力的术语和定义（见3.3、3.4和3.5）；
一增加了产品结构的内容（见4.1）：一增加了透水模板布材料的要求，明确材料为聚丙烯纤维，删除了聚乙烯PE、聚酯PET和聚酰胺PA等透水模板布材料（见5.1和2009年版的第4章）；修改了厚度压缩比取值范围（见5.3.3）；一增加了吸水率、透气性指标偏差率、拉伸强力、胀破强力、刺破强力、最大负荷下伸长率和抗氧化性能的要求（见5.3.5、5.3.7.2、5.3.9、5.3.10、5.3.11、5.3.13和5.3.15）；一删除了排水能力和保水能力要求（见2009年版的5.1.2、附录A和附录B）；一增加并修改了透水模板布性能的试验项目及试验方法（见6.2）；—增加了模板布吸水率的试验方法（见附录A）：一增加了透水模板布等效孔径试验方法（见附录B）。本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位：杭州银博交通工程材料有限公司、河海大学、山东高速公路集团有限公司、杭州市萧山区交通规划设计研究院、杭州市城市基础设施开发总公司、浙江省交通工程建设集团有限公司、北京新桥技术发展有限公司、浙江省交通规划设计研究院、天津市水利科学研究院、浙江大学、中交第三公路工程局有限公司、中交第二航务工程局有限公司、浙江泛华工程监理有限公司、中国铁道科学研究院、浙江省龙泉市公路局。
本标准主要起草人：田正宏、王燕飞、顾冲时郑绍军、郭保林、楼添良、武良金、徐洪泉、罗海亮、刘兆磊、孔唐、曾怀武、李燕、边策、王晓栋、张振、赖俊英、梁小光、周明生、朱长华、李化建、陈焕星。本标准所代替标准的历次版本发布情况为：JT/T736一—2009。血
iiKAoiKAca
HiiKAoiKAca
1范围
混凝士工程用透水模板布
JT/T736—2015
本标准规定了混凝土工程用透水模板布产品型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。
本标准适用于交通基础设施建设中浇筑混凝土用模板内衬处置时所采用的透水模板布，其他混凝土结构工程施工用透水模板布可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5453
GB/T7742.1
GB/T13760
GB/T13761.1
GB/T13762
GB/T13763
GB/T15788
GB/T15789
GB/T16422.1
GB/T17631
GB/T17632
GB/T23318
FZ/T52003
JTGE50
3术语和定义
纺织品织物透气性的测定
织物胀破强力和胀破扩张度的测定土工合成材料取样和试样准备
土工合成材料规定压力下厚度的测定土工合成材料土工布及土工布有关产品单位面积质量的测定方法土工合成材料梯形法撕破强力的测定土工布及其有关产品宽条拉伸试验土工布及其有关产品无负荷时垂直渗透特性的测定塑料实验室光源暴露试验方法
工布及其有关产品抗氧化性能的试验土工布及其有关产品抗酸、碱液性能的试验方法纺织品刺破强力的测定
丙纶短纤维
公路工程土工合成材料试验规程下列术语和定义适用于本文件。3.1
透水模板布controlledpermeabilityformworkliner（CPFL）由聚丙烯纤维加工制成，贴敷于模板内侧，用于排出混凝土拌和物表层多余水分和空气、截留拌和物表层颗粒、提高成型混凝土表观质量的一种纤维集合体，又称渗透可控混凝土模板衬垫。3.2
名义单位面积质量（面密度）偏差toleranceofnominalunitareamass单位面积实际质量（实际面密度）与设计质量（设计面密度）的差值占单位面积设计质量（设计面密度)的百分数，即
×100%
iiKAoiKAca
JT/T736—2015
式中：n——名义单位面积质量（面密度）偏差：E，一每平方米实际克重（实际面密度）（g/m2）：E—每平方米设计质量（设计面密度）（g/m2）。3.3
胀破强力burstingstrength
织物在垂直织物平面的负荷作用下鼓起、扩张进而破裂的临界破坏荷载，单位为牛（N）。3.4
puncturingstrength
刺破强力
顶杆顶压试样直至破裂的过程中所测得的最大力，单位为牛（N）。3.5
梯形撕破强力trapezoidaltearingstrength撕破夹持器内的梯形试样所需最大力，单位为牛（N）。4结构及产品型号
4.1结构
透水模板布通过无纺针刺模压成型，一般由过滤层（光面）和透水层（毛面）复合而成。透水模板布结构示意见图1。
说明：
1——过滤层（接触混凝土侧）；2
一透水层（敷贴模板侧）。
图1透水模板布结构示意图
4.2产品型号
产品型号表示方法见图2。
示例：
生产部门编号：可表达产品更明确的特点、功能、品种、序列等，不用时可省略：
幅宽，单位为毫米（mm）：
名义单位面积质量（面密度），单位为克每平方米（g/m\）：纤维品种代号，聚丙烯纤维（PP）：透水模板布代号。
图2透水模板布产品型号表示方法聚丙烯纤维透水模板布，名义单位面积质量（面密度）280g/m2，幅宽1600mm，其型号表示为：CPFL-PP-280-1600。
iiKAoiKAca
5技术要求
5.1材料
JT/T736—2015
透水模板布采用聚丙烯纤维（丙纶短纤维）原料，应符合FZ/T52003的规定。主要指标选择应符合表1要求。
表1纤维主要指标要求
纤维长度（mm）
51 ±2
外观质量
纤度（dtex）
透水模板布表面应洁净、平整、无污染。密度（g/cm2）
0.91±0.01
外观疵点分为轻微缺陷和严重缺陷，外观质量要求见表2。表2透水模板布外观质量要求
疵点名称
永久性折痕
边不良
轻微缺陷
长度≤100
≤300，每50计一处
严重缺陷
长度>100
>300，每50计一处
熔点(℃）
单位为毫米
边不良大于10起算
以疵点最大长度计
成卷包装的透水模板布不应有严重缺陷，轻微缺陷每100m2不应超过10个。5.3性能要求
5.3.1单位面积质量（面密度）
透水模板布试样在常压下，实际单位面积质量（实际面密度）（E）应满足280g/m2≤E，≤380g/m2每种型号名义单位面积质量（面密度）偏差应小于10%。5.3.2厚度
透水模板布试样在2kPa压应力作用下，平均厚度大于1.0mm，厚度允许偏差小于±15%。5.3.3厚度压缩比
透水模板布试样分别在2kPa和200kPa压应力作用下，厚度压缩比为30%~50%。5.3.4幅宽偏差
透水模板布试样整幅样品经调湿除去张力后，幅宽允许偏差宜小于±1.0%。5.3.5吸水率
透水模板布试样在常压下，20℃±2℃的水中浸泡12h后，质量增加百分率应大于90%。5.3.6等效孔径050
透水模板布试样等效孔径0so应小于40μum。3
HiiKAoNiKAca
JT/T736—2015
5.3.7透气性
5.3.7.1透气性指标
透水模板布试样在两侧压应力差127Pa情况下，透气量【应满足1.0×10-2m/s≤≤2.0×10-2m/s。
5.3.7.2透气性指标偏差率
透水模板布试样边缘试样（距样品幅宽边缘不大于20cm）与中间试样（样品幅宽中心）透气性指标偏差率△/应小于15%，按式（2）计算。式中：4/——透气性指标偏差率（%）；AI=×100%
I,——按GB/T5453规定测试的边缘试样透气量，单位为立方米每平方米秒[m2/（m2·s)]：l2——按CB/T5453规定测试的中间试样透气量，单位为立方米每平方米秒[m2/（m2·s)]。5.3.8垂直渗透系数
透水模板布试样在水温20℃±2℃条件下，垂直渗透系数K应满足1.0×10-4cm/s≤K≤1.0×10-3cm/s。
5.3.9拉伸强力
透水模板布试样在100mm/min拉伸速率作用下，完全断裂时纵向、横向拉伸强力应大于500N。5.3.10胀破强力
透水模板布试样在100mL/min的液压加载速率下，胀破强力应大于1300N。5.3.11刺破强力
透水模板布试样置于内径44.5mm环形夹具上，直径8mm平头顶杆在100mm/min加载速率下刺破试样最大强力应大于300N。
5.3.12梯形撕破强力
透水模板布试样在拉伸速率100mm/min条件下完全被撕破断开时，纵向梯形撕破强力应大于300N，横向梯形撕破强力应大于250N。5.3.13最大负荷下伸长率
透水模板布试样在拉伸试验中最大负荷下所显示的纵向、横向伸长率应小于115%。5.3.14抗紫外线性能
透水模板布试样暴露于紫外线辐射下96h后，试样横向拉伸强力应大于450N，纵向拉伸强力应大于475N。
5.3.15抗氧化性能
透水模板布试样置于设定温度110℃烘箱中96h后，试样横向拉伸断裂强力应大于350N，纵向拉伸断裂强力应大于400N。
5.3.16抗碱性能
JT/T736—2015
透水模板布试样在60℃饱和氢氧化钠（NaOH）溶液中浸渍3d后，纵横向拉伸强力应大于500N。6试验方法
6.1外观质量
目测检验，一般检验透水模板布产品过滤层。6.2透水模板布性能
透水模板布性能试验方法按表3要求进行。透水模板布性能试验方法
名义单位面积质量（面密度）
厚度压缩比
吸水率
等效孔径0.50
透气性
透气性指标偏差率
垂直渗透系数
拉伸强力
胀破强力
刺破强力
梯形撕破强力
最大负荷下伸长率
抗紫外线性能
抗氧化性能
抗碱性能
检验规则
检验分类
试验方法
GB/T13762
GB/T13761.1
GB/T13761.1
GB/T13760
附录A
附录B
GB/T5453
GB/T5453
GB/T15789
GB/T15788
GB/T7742.1
GB/T23318
GB/T13763
GB/T15788
GB/T16422.1
GB/T17631
GB/T17632
透水模板布检验分型式检验和出厂检验。型式检验通常在以下情形时进行：新产品鉴定前；下载标准就来标准下载网
受压2kPa
受压200kPa厚度/受压2kPa的厚度之比低压吸力OkPa≤p≤10kPa
高压吸力10kPa边缘试样取样不得大于边缘距离20cm试样直径30.5mm
饱和NaOH溶液
JT/T736—2015
产品的原料、结构、生产工艺等有重大改变时；正常生产每两年进行一次；
产品停产后再次恢复生产时；
出厂检验结果与前一次型式检验有较大差异时；出现重大质量事故时；
产品交付验收、质量仲裁、国家对产品监督抽查时：其他必要情况。
每批产品出厂前应进行出厂检验，检验合格后方能出厂。检验项目
透水模板布检验项目见表4。
透水模板布检验项目
检验项目
外观质量
名义单位面积质量(面密度）偏差厚度
厚度压缩比
吸水率
等效孔径050
透气性
透气性指标偏差率
垂直渗透系数
拉伸强力
胀破强力
刺破强力
梯形撕破强力
最大负荷下伸长率
抗紫外线性能
抗氧化性能
抗碱性能
注：“+”-
检验项目；“一\
组批及抽样
7.3.1组批
不检项目。
技术要求
试验方法
型式检验
出厂检验
以相同品种、相同工艺、同一班次生产的相同规格产品每100卷为一批：批量较小时可累计10卷为一批，但一周产量不满100卷时，则应以一周内产量为一批；交付验收产品应以相同品种、相同规格、相同工艺的一个交货批划分检验批。6
