【JT交通运输标准】 交通信息基础数据元第13部分:收费公路信息基础数据元

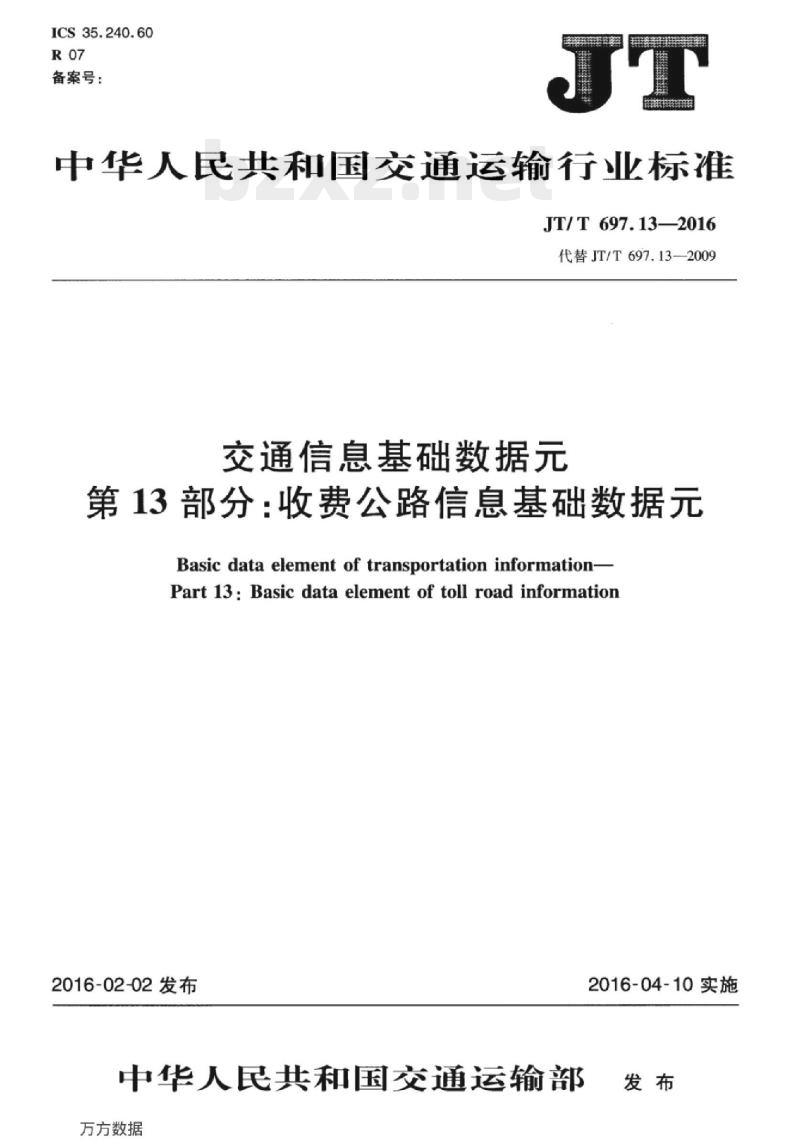

ICS35.240.60
备案号：
中华人民共和国交通运输行业标准JT/T697.13—2016
代替JT/T697.13--2009
交通信息基础数据元
第13部分：收费公路信息基础数据元Basic data element of transportation information-Part 13: Basic data element of toll road information2016-02-02发布
中华人民共和国交通运输部
万方数据
2016-04-10实施

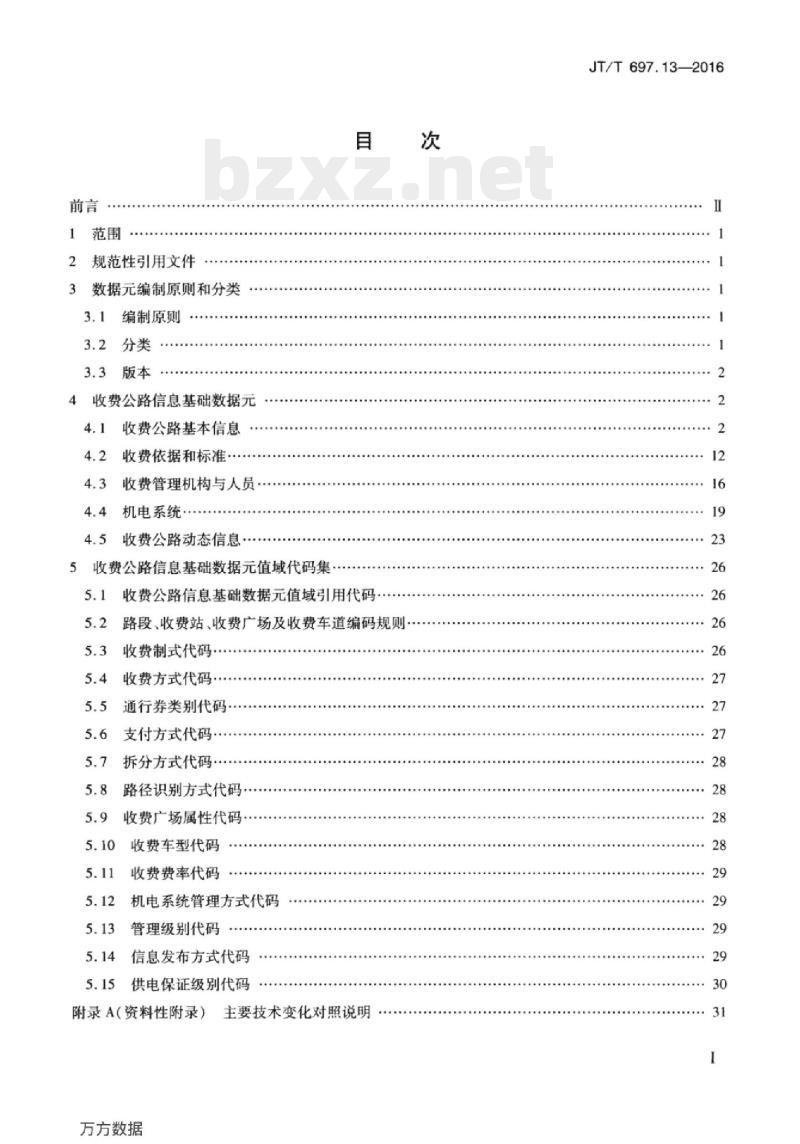

规范性引用文件
3数据元编制原则和分类
编制原则
3.2分类
3.3版本
收费公路信息基础数据元
收费公路基本信息
收费依据和标准
4.3收费管理机构与人员·
机电系统
4.5收费公路动态信息·
5收费公路信息基础数据元值域代码集·5.1
收费公路信息基础数据元值域引用代码路段、收费站、收费广场及收费车道编码规则收费制式代码·
收费方式代码，
通行券类别代码
支付方式代码·
拆分方式代码·
路径识别方式代码.
收费广场属性代码·
收费车型代码
收费费率代码
机电系统管理方式代码
管理级别代码
信息发布方式代码
供电保证级别代码
附录A（资料性附录）
万方数据
主要技术变化对照说明
JT/T697.132016
JT/T697.13—2016

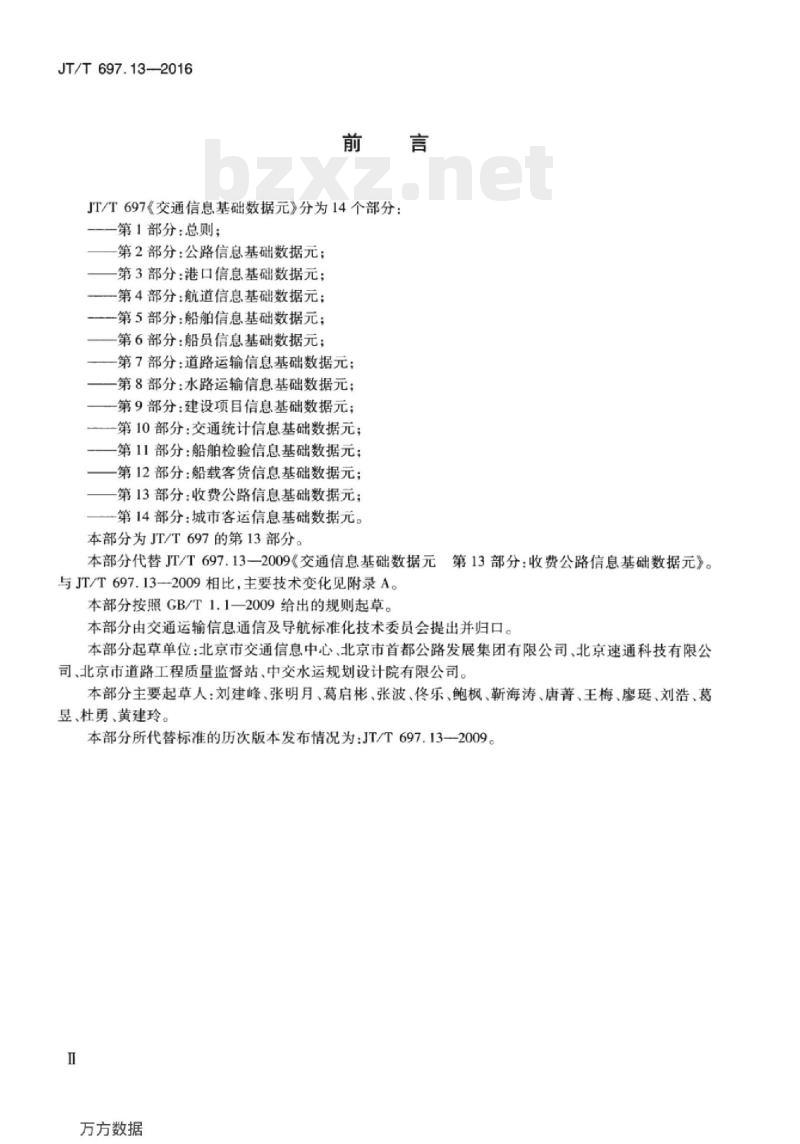

JT/T697《交通信息基础数据元》分为14个部分：一第1部分：总则；
-第2部分：公路信息基础数据元；第3部分：港口信息基础数据元；第4部分：航道信息基础数据元；-第5部分：船舶信息基础数据元；第6部分：船员信息基础数据元；一第7部分：道路运输信息基础数据元；一第8部分：水路运输信息基础数据元：一第9部分：建设项目信息基础数据元：一第10部分：交通统计信息基础数据元；-第11部分：船舶检验信息基础数据元；第12部分：船载客货信息基础数据元；第13部分：收费公路信息基础数据元；第14部分：城市客运信息基础数据元。本部分为JT/T697的第13部分。
本部分代替JT/T697.13—2009《交通信息基础数据元第13部分：收费公路信息基础数据元》。与JT/T697.13-—2009相比，主要技术变化见附录A。本部分按照GB/T1.1—2009给出的规则起草。本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：北京市交通信息中心、北京市首都公路发展集团有限公司、北京速通科技有限公司、北京市道路工程质量监督站、中交水运规划设计院有限公司。本部分主要起草人：刘建峰、张明月、葛启彬、张波、佟乐、鲍枫、靳海涛、唐菁、王梅、廖斑、刘浩、葛昱、杜勇、黄建玲。
本部分所代替标准的历次版本发布情况为：JT/T697.13-—2009。Ⅱ
万方数据
iiKAoNiKAca

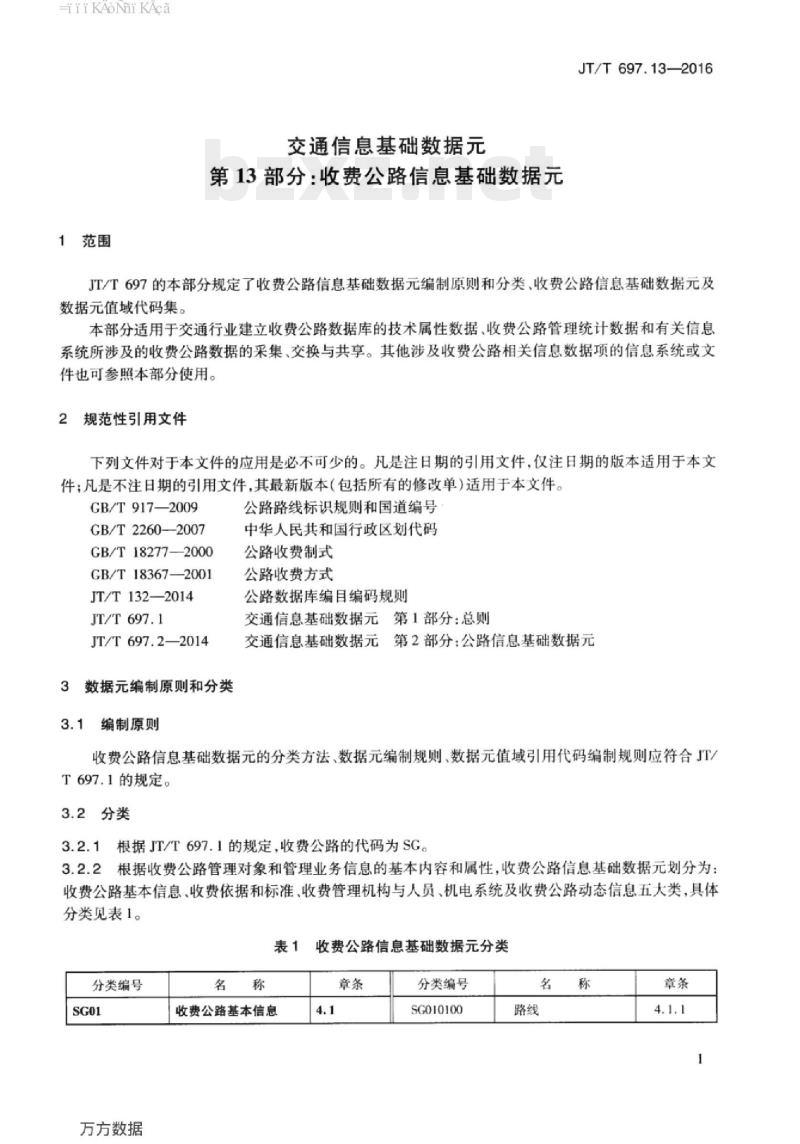

1范围
交通信息基础数据元
第13部分：收费公路信息基础数据元JT/T697.13—2016
JT/T697的本部分规定了收费公路信息基础数据元编制原则和分类、收费公路信息基础数据元及数据元值域代码集。
本部分适用于交通行业建立收费公路数据库的技术属性数据，收费公路管理统计数据和有关信息系统所涉及的收费公路数据的采集、交换与共享。其他涉及收费公路相关信息数据项的信息系统或文件也可参照本部分使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T917—2009
GB/T2260-2007
GB/T18277—2000
GB/T 183672001
JT/T132—2014
JT/T697.1
JT/T697.2—2014
3数据元编制原则和分类
3.1编制原则
公路路线标识规则和国道编号
中华人民共和国行政区划代码
公路收费制式
公路收费方式
公路数据库编目编码规则
交通信息基础数据元第1部分：总则交通信息基础数据元第2部分：公路信息基础数据元收费公路信息基础数据元的分类方法、数据元编制规则、数据元值域引用代码编制规则应符合JT/T697.1的规定。
3.2分类
3.2.1根据JT/T697.1的规定，收费公路的代码为SG。3.2.2根据收费公路管理对象和管理业务信息的基本内容和属性，收费公路信息基础数据元划分为：收费公路基本信息、收费依据和标准、收费管理机构与人员、机电系统及收费公路动态信息五大类，具体分类见表1。
收费公路信息基础数据元分类
分类编号
万方数据
收费公路基本信息
分类编号
SG010100
-Hii KAoNi KAca
JT/T697.13—2016
分类编号
SG010200
SG010300
SG0104
SG010401
SG010402
SG0105
SG010501
SC010502
SG010503
SG010504
SG020100
SG020200
SG020300
SG030100
道路附属设施
服务区
加油站
路网管理设施
收费站
收费广场
收费车道
互通立交
收费依据和标准
收费许可
收费标准
收费相关信息
收费管理机构与人员
路网管理中心
（续）
分类编号
SG030200
SG030300bzxZ.net
SG030400
SG040100
SG040200

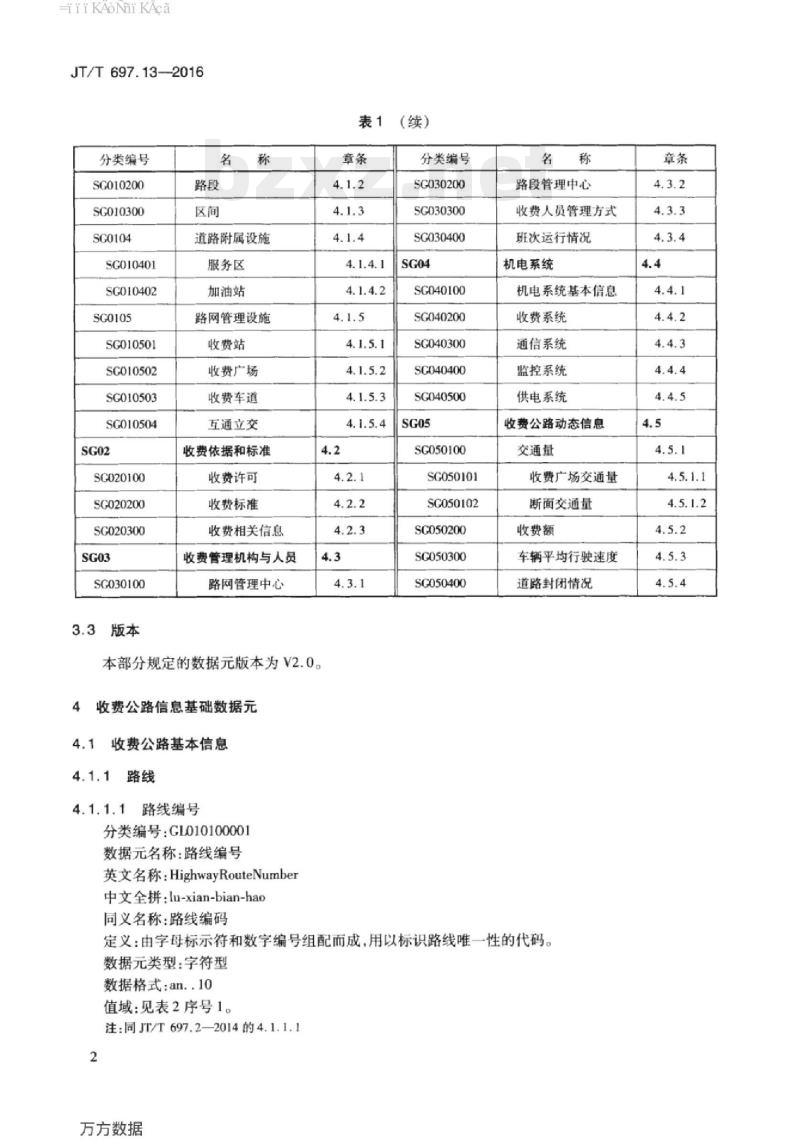

本部分规定的数据元版本为V2.0。收费公路信息基础数据元
收费公路基本信息
路线编号
分类编号：GL010100001
数据元名称：路线编号
英文名称：HighwayRouteNumber中文全拼：lu-xian-bian-hao
同义名称：路线编码
SG040300
SG040400
SG040500
SG050100
SG050101
SG050102
SG050200
SG050300
SG050400
路段管理中心
收费人员管理方式
班次运行情况
机电系统
机电系统基本信息
收费系统
通信系统
监控系统
供电系统
收费公路动态信息
交通量
收费广场交通量
断面交通量
收费额
车辆平均行驶速度
道路封闭情况
定义：由字母标示符和数字编号组配而成，用以标识路线唯一性的代码。数据元类型：字符型
数据格式：an..10
值域：见表2序号1。
注：同JT/T697.2—2014的4.1.1.12
万方数据
-iiKAoNi KAca
4.1.1.2路线名称
分类编号：GL010100002
数据元名称：路线名称
英文名称：HighwayRouteName
中文全拼：lu-xian-ming-cheng同义名称：路线全称
定义：按照国务院及各级交通运输主管部门相关规定确定的公路路线的全称。数据元类型：字符型
数据格式：an..60
注：同JT/T697.2—2014的4.1.1.24.1.1.3路线简称
分类编号：GL010100003
数据元名称：路线简称
英文名称：HighwayRouteNameForShort中文全拼：lu-xian-jian-chengJT/T697.132016
定义：按照国务院及各级交通运输主管部门相关规定确定的公路路线名称的简称。数据元类型：字符型
数据格式：an..30
注：同JT/T697.2—2014的4.1.1.34.1.1.4起点桩号
分类编号：CL010100007
数据元名称：起点桩号
英文名称：StartingPositionInMileage中文全拼：qi-dian-zhuang-hao定义：某一条路线或路段起始点位置的里程桩号。数据元类型：数字型
数据格式：n..7.3
计量单位：千米（km）
关系：与具体的路线或者路段一起配合使用。注：同JT/T697.2—2014的4.1.1.74.1.1.5止点桩号
分类编号：GL010100008
数据元名称：止点桩号
英文名称：EndingPositionInMileage中文全拼：zhi-dian-zhuang-hao同义名称：点桩号
定义：某一条路线或路段终止位置的里程桩号。数据元类型：数字型
数据格式：n..7,3
计量单位：千米（km）
关系：与具体的路线或者路段一起配合使用。注：同JT/T697.2—2014的4.1.1.83
万方数据
iiKAoNiKAca
JT/T697.13—2016
6起点名称
分类编号：GL010100009
数据元名称：起点名称
英文名称：StartingPositionName中文全拼：qi-dian-ming-cheng定义：县级（含）以上的路线或路段起始点名称及具体乡镇地名。国道、省道只需县级（含）以上的起始点名称。县道应填写县级行政区划名称加小地名，如某县某地”。数据元类型：字符型
数据格式：an..60
关系：与具体的路线或者路段一起配合使用。注：同JT/T697.2—2014的4.1.1.94.1.1.7止点名称
分类编号：GL010100010
数据元名称：止点名称
英文名称：EndingPositionName中文全拼：zhi-dian-ming-cheng定义：县级（含）以上的路线或路段终止点名称及具体乡镇地名。国道、省道只需县级（含）以上的终止点名称。县道应填写县级行政区划名称加小地名，如“某县某地”。数据元类型：字符型
数据格式：an..60
一起配合使用。
关系：与具体的路线或者路段
注：同JT/T697.2—2014的4.1.1.104.1.1.8技术等级
分类编号：GL010200001
数据元名称：技术等级
英文名称：TechnicalGrade
中文全拼：ji-shu-deng-ji
定义：按公路使用性能和相应的交通量划分的技术等级。数据元类型：字符型
数据格式：n2
值域：见表2序号2。
注：同JT/T697.2—2014中4.1.2.14.1.1.9收费里程
分类编号：SG010100001
数据元名称：收费里程
英文名称：ChargeMileage
中文全拼：shou-fei-li-cheng
定义：按照交通运输主管部门相关规定确定的某一条收费公路路线的里程。数据元类型：数字型
数据格式：n..7,3
计量单位：千米（km）
方方数据
HiiKAoNiKAca
4.1.2路段
4.1.2.1路段名称
分类编号：GL010100004
数据元名称：路段名称
英文名称：HighwaySectionLocalName中文全拼：lu-duan-ming-cheng定义：一条路线中某一路段的称谓。数据元类型：字符型
数据格式：an..60
注：同JT/T697.2-—2014的4.1.1.44.1.2.2路段编码
分类编号：SG010200001
数据元名称：路段编码
英文名称：HighwaySectionLocalNumber中文全拼：lu-duan-bian-ma
定义：用于收费系统按路段进行收费数据统计的专用代码。数据元类型：字符型
数据格式：n2
值域：见5.2。
4.1.2.3所属路线编号
分类编号：SG010200002
数据元名称：所属路线编号
英文名称：BelongsHighwayRouteNumber中文全拼：suo-shu-lu-xian-bian-hao定义：路段所属的路线编号。
数据元类型：字符型
数据格式：an10
值域：见表2序号1。
注：同JT/T697.2—2014的4.1.1.14.1.2.4设计速度
分类编号：GL010200002
数据元名称：设计速度
英文名称：DesignedSpeed
中文全拼：she-ji-su-du
定义：公路线型几何设计所采用的行车速度。数据元类型：数字型
数据格式：n..3
计量单位：千米/小时（km/h）
注：同JT/T697.2—2014的4.1.2.24.1.2.5设计流量
分类编号：SG010200003
英文名称：DesignedFlow
万方数据
JT/T697.13—2016
HiiKAoNi KAca
JT/T697.13—2016
数据元名称：设计流量
中文全拼：she-ji-liu-liang
定义：单位时间内某个断面双向通车数量。数据元类型：数字型
数据格式：n..5
计量单位：辆次每小时
4.1.3区间
4.1.3.1区间名称
分类编号：SG010300001
数据元名称：区间名称
英文名称：IntervalName
中文全拼：qu-jian-ming-cheng定义：路段内某一收费运营单位所辖范围的名称。数据元类型：字符型
数据格式：an..60
关联：与起点桩号、止点桩号、起点名称、止点名称组合使用。4.1.3.2分标段建设区间名称
分类编号：SG010300002
数据元名称：分标段建设区间名称英文名称：SubTendersConstructionlntervalName中文全拼：fen-biao-duan-jian-she-qu-jian-ming-cheng定义：路段内某一收费运营单位所辖范围的名称。数据元类型：字符型
数据格式：an..18
关联：与起点桩号、止点桩号、起点名称、止点名称组合使用。4.1.4道路附属设施
4.1.4.1服务区
4.1.4.1.1服务区名称
分类编号：SG010401001
数据元名称：服务区名称
英文名称：ServiceAreaName
中文全拼：fu-wu-qu-ming-cheng定义：收费公路服务区的名称。数据元类型：字符型
数据格式：an..60
4.1.4.1.2服务区桩号
分类编号：SG010401002
数据元名称：服务区桩号
英文名称：ServiceAreaPositionlnMileage中文全拼：fu-wu-qu-zhuang-hao定义：服务区所对应的路线里程桩号。6
方方数据
HiiKAoNiKAca
数据元类型：数字型
数据格式：n..7,3
计量单位：千米（km）
4.1.4.1.3服务区所在行驶方向位置分类编号：SG010401003
数据元名称：服务区所在行驶方向位置英文名称：LocationOfTravelDirectionlnServiceArea中文全拼：fu-wu-qu-suo-zai-xing-shi-fang-xiang-wei-zhiJT/T697.13-2016
定义：服务区所在收费公路行驶方向位置，行驶方向分上行（与桩号递增的方向相同）、下行（与桩号递减的方向相同）。
数据元类型：字符型
数据格式：n2
值域：见表2序号3。
4.1.4.1.4服务区是否提供住宿
分类编号：SC010401004
英文名称：WhetherToProvideAccommodationInServiceArea数据元名称：服务区是否提供住宿中文全拼：fu-wu-qu-shi-fou-ti-gong-zhu-su定义：服务区是否提供住宿的情况。数据元类型：布尔型
数据格式：nl
值域：0-否：1-是。
4.1.4.2加油站
4.1.4.2.1加油站名称
分类编号：SG010402001
数据元名称：加油站名称
英文名称：GasStationName
中文全拼：jia-you-zhan-ming-cheng定义：加油站的名称。
数据元类型：字符型
数据格式：an..60
4.1.4.2.2加油站桩号
分类编号：SG010402002
数据元名称：加油站桩号
英文名称：GasStationPositionInMileage中文全拼：jia-you-zhan-zhuang-hao定义：加油站所对应的路线里程桩号。数据元类型：数字型
数据格式：n..7,3
计量单位：千米（km）
4.1.4.2.3加油站所在行驶方向位置分类编号：SG010402003
数据元名称：加油站所在行驶方向位置7
方方数据
JT/T697.13—2016
英文名称：LocationOfTravelDirectionlnGasStation中文全拼：jia-you-zhan-suo-zai-xing-shi-fang-xiang-wei-zhi定义：加油站所在收费公路的行驶方向位置，行驶方向分上行（与桩号递增的方向相同）、下行（与桩号递减的方向相同）
数据元类型：字符型
数据格式：n2
值域：见表2序号3。
4.1.5路网管理设施
4.1.5.1收费站
4.1.5.1.1收费站名称
分类编号：SG010501001
数据元名称：收费站名称
英文名称：TollStationName
中文全拼：shou-fei-zhan-ming-cheng定义：交通主管部门批复的收费站名称。数据元类型：字符型
数据格式：an..60
4.1.5.1.2收费站编码
分类编号：SG010501002
数据元名称：收费站编码
英文名称：CodeOfTollStation
中文全拼：shou-fei-zhan-bian-ma定义：收费系统中收费站的专用代码。数据元类型：字符型
数据格式：n2
值域：见5.2，
4.1.5.1.3收费站类型
分类编号：SG010501003
数据元名称：收费站类型
英文名称：CodeOfTollStation
中文全拼：shou-fei-zhan-lei-xing定义：收费系统中收费站的类型名称。数据元类型：字符型
数据格式：an..60
4.1.5.1.4收费站所属区间
分类编号：SG010501003
数据元名称：收费站所属区间
英文名称：TollStationBelongRegion中文全拼：shou-fei-zhan-suo-shu-qu-jian定义：收费站所属区间的名称。数据元类型：字符型
数据格式：an..60
万方数据
4.1.5.1.5收费站所属路段编码
分类编号：SG010501005
数据元名称：收费站所属路段编码英文名称：TollStationBelongCodeOfHighwaySectionLocal中文全拼：shou-fei-zhan-suo-shu-lu-duan-bian-ma定义：收费站所在位置对应的路段编码。数据元类型：字符型
数据格式：n2
值域：见5.2
4.1.5.1.6收费站桩号
分类编号：SG010501006
数据元名称：收费站桩号
英文名称：TollStationPositionlnMileage中文全拼：shou-fei-zhan-zhuang-hao定义：收费站所在位置对应的路线里程桩号。数据元类型：数字型
数据格式：n..7,3
计量单位：千米（km）
4.1.5.1.7收费站属性代码
分类编号：SG010501007
数据元名称：收费站属性代码
英文名称：TollStationPropertiesCode中文全拼：shou-fei-zhan-shu-xing-dai-ma定义：表示收费站是主线收费站还是匝道收费站的代码。数据元类型：字符型
数据格式：nl
值域：1-主线收费站：2-匝道收费站。4.1.5.2收费广场
4.1.5.2.1收费广场名称
分类编号：SG010502001
数据元名称：收费广场名称
英文名称：TollSqureName
中文全拼：shou-fei-guang-chang-ming-cheng定义：根据收费站名称、出人口属性和行驶方向确定的收费广场名称。数据元类型：字符型
数据格式：an..60
4.1.5.2.2收费广场编码
分类编号：SG010502002
数据元名称：收费广场编码
英文名称：CodeOfTollSqureName中文全拼：shou-fei-guang-chang-bian-ma定义：用于收费系统中收费广场的专用代码。数据元类型：字符型
方方数据
JT/T697.13-2016
