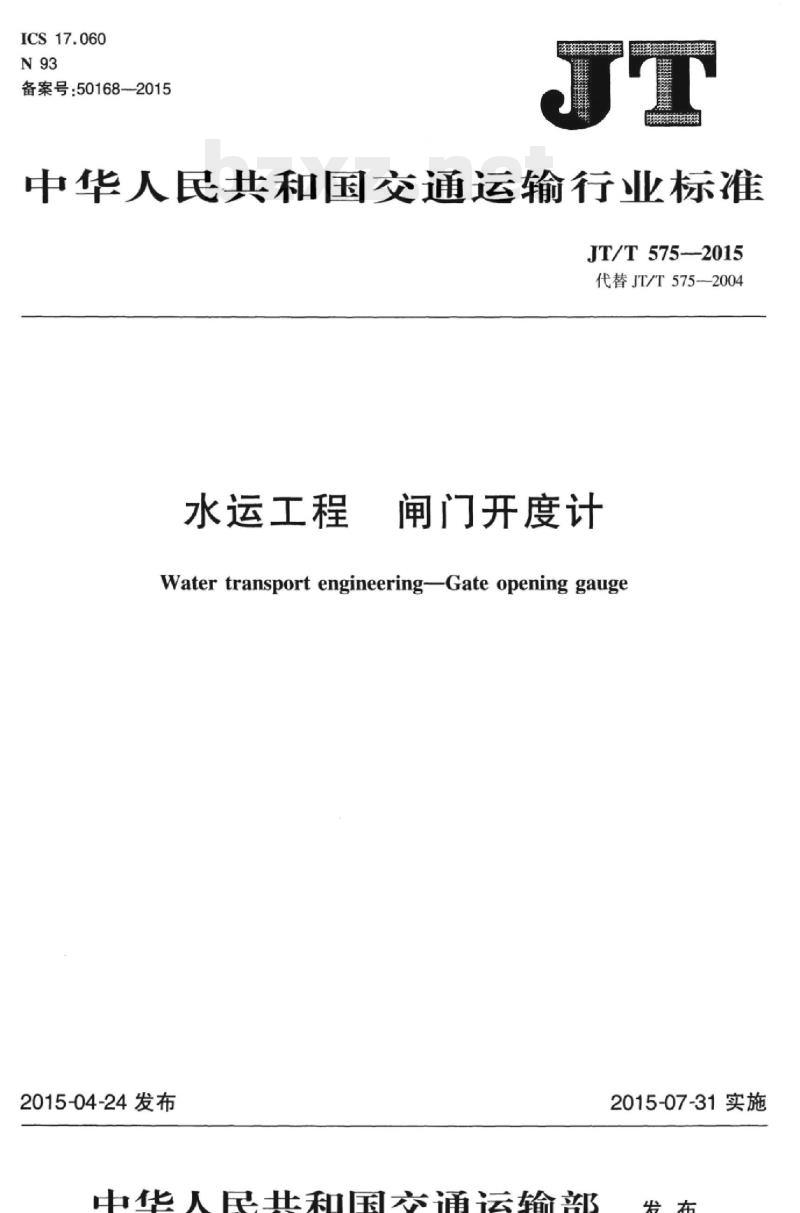

【JT交通运输标准】 水运工程闸门开度计

ICS17.060
备案号：50168—2015
中华人民共和国交通运输行业标准JT/T575-2015
代替JT/T575—2004
水运工程
闸门开度计
Water transport engineering-Gate opening gauge2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

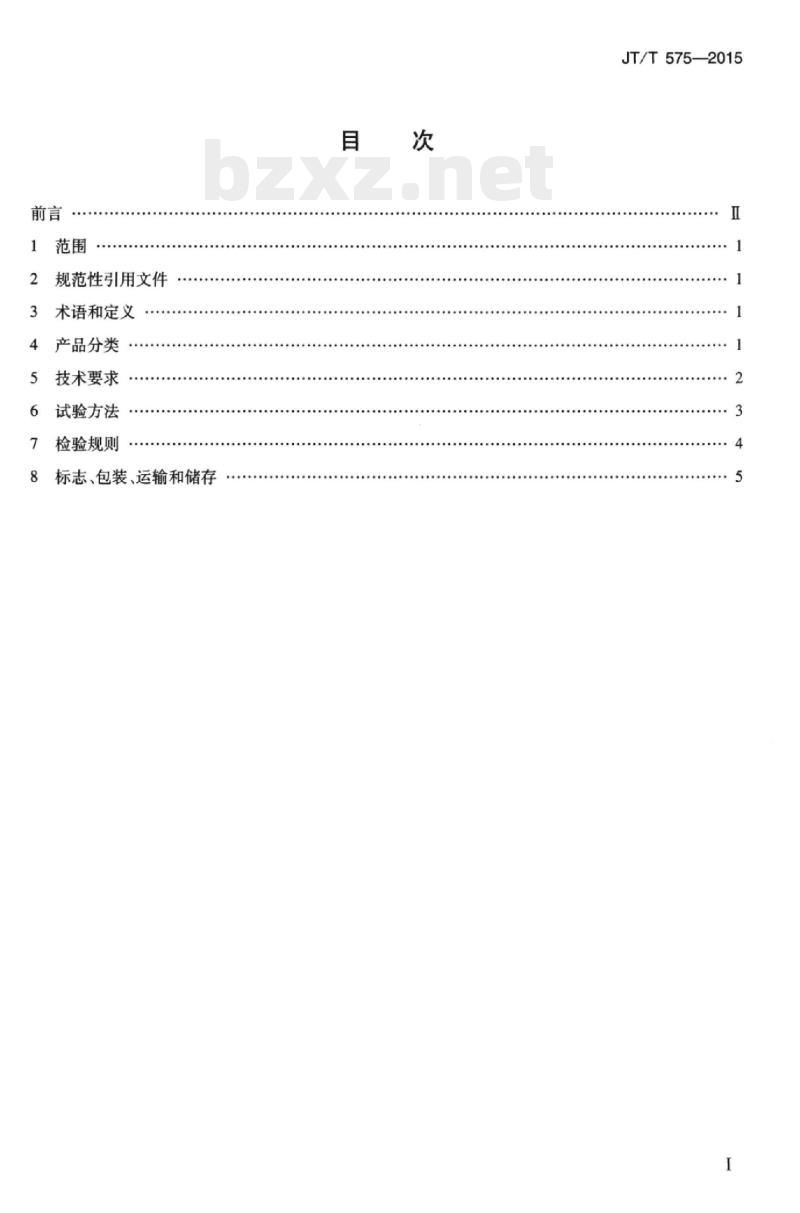

规范性引用文件
术语和定义
产品分类
技术要求
试验方法
检验规则
标志、包装、运输和储存
量里电理
中量EE话
JT/T575—2015
HriKAoNiKAca
JT/T575—2015

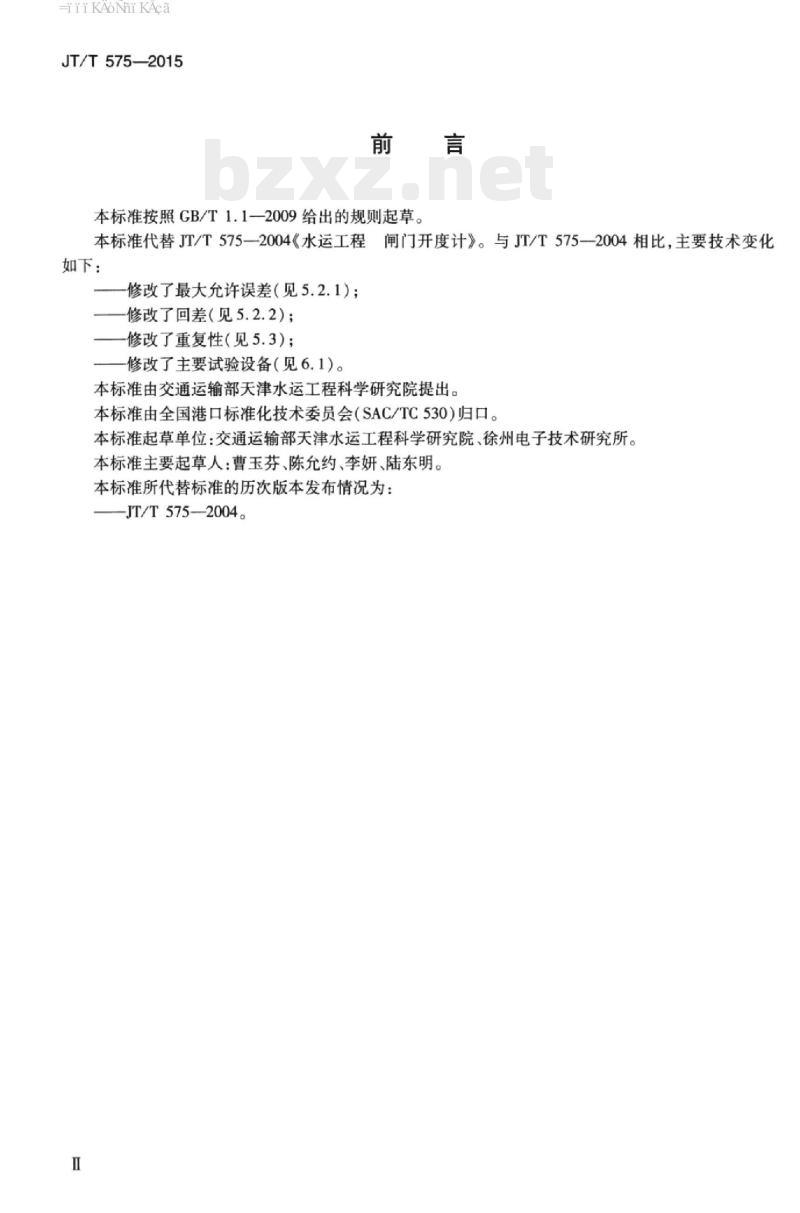

本标准按照GB/T1.1一2009给出的规则起草。本标准代替JT/T575—2004《水运工程如下：
修改了最大允许误差（见5.2.1）；—修改了回差（见5.2.2）；
一修改了重复性（见5.3）；
—修改了主要试验设备（见6.1）。闸门开度计》。与JT/T575—2004相比，主要技术变化本标准由交通运输部天津水运工程科学研究院提出。本标准由全国港口标准化技术委员会（SAC/TC530）归口。本标准起草单位：交通运输部天津水运工程科学研究院、徐州电子技术研究所。本标准主要起草人：曹玉芬、陈允约、李妍、陆东明。本标准所代替标准的历次版本发布情况为：-JT/T575—2004。
HriKAoNiKAca

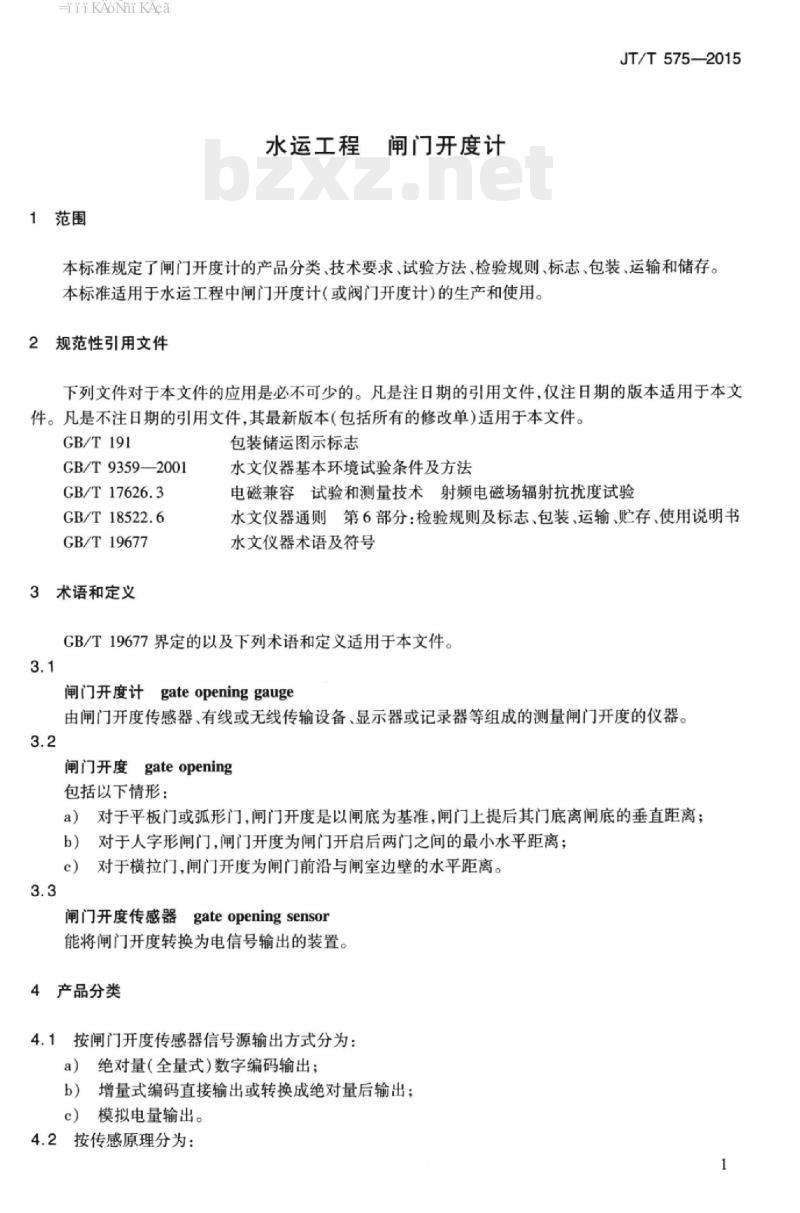

1范围
水运工程
闸门开度计
JT/T575—2015
本标准规定了闸门开度计的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于水运工程中闸门开度计（或阀门开度计)的生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T9359—2001
GB/T17626.3
GB/T18522.6
GB/T19677
3术语和定义
包装储运图示标志
水文仪器基本环境试验条件及方法电磁兼容试验和测量技术射频电磁场辐射抗扰度试验水文仪器通则第6部分：检验规则及标志、包装、运输、贮存、使用说明书水文仪器术语及符号
GB/T19677界定的以及下列术语和定义适用于本文件。3.1
闸门开度计gateopeninggauge
由闸门开度传感器、有线或无线传输设备、显示器或记录器等组成的测量闸门开度的仪器。3.2
闸门开度gateopening
包括以下情形：
a）对于平板门或弧形门，闸门开度是以闸底为基准，闸门上提后其门底离闸底的垂直距离；b）对于人字形闸门，闸门开度为闸门开启后两门之间的最小水平距离；c）
对于横拉门，闸门开度为闸门前沿与闸室边壁的水平距离。3.3
闸门开度传感器gateopeningsensor能将闸门开度转换为电信号输出的装置。4产品分类
4.1按闸门开度传感器信号源输出方式分为：a）绝对量（全量式）数字编码输出；b）增量式编码直接输出或转换成绝对量后输出；c）模拟电量输出。
4.2按传感原理分为：
HiiKAoNiKAca
JT/T575-2015
a）机电式闸门开度计；
b）电子式闸门开度计；
c）光电式闸门开度计。
4.3按信道传输方式分为：
a）有线传输；
b）无线传输。
5技术要求
基本要求
测量范围
闸门开度计的测量范围为0m~5m，0m~10m，0m~20m，0m~40m5.1.2
2闸门开度分辨力
闸门开度分辨力为1.0cm。
供电电源
当电源电压在如下范围内变化时，受试产品应能正常工作：a）直流电源：电压为12V或24V；允许偏差为：-15%~+20%；b）
交流电源：电压为(220±22)V，频率为(50±2.5)Hz。抗干扰性
闸门开度计抗电磁干扰应达到GB/T17626.3中4级、场强为30V/m的工作干扰下能正常工作。5.2准确度
最大允许误差
闸门开度测量最大允许误差为±0.2%FS。5.2.2回差
闸门开度测量回差不大于最大允许误差的1.5倍。5.3重复性
重复性不大于最大允许误差的0.5倍。5.4工作环境条件
5.4.1工作环境温度
工作环境温度要求包括：
a）室外温度：-20℃~+50℃；
b）室内温度：-10℃~+45℃。
5.4.2相对湿度
在温度为+40℃时，相对湿度不大于95%。2
HiiKAoNiKAca
5.5功能要求
5.5.1闸门开度显示方式为LED或LCD。5.5.2对于弧形或人字形闸门应具有自动换算处理功能。5.5.3对于远距离信号传输具有RS232、RS485、RS422或以太网等通信功能。5.5.4具备上限、任意、下限、下滑报警参数预置功能，预置范围0m~99.99m。5.5.5具有超限声光提示报警功能。5.6整机要求
5.6.1闸门开度计的外观及造型应满足线条流畅、标志清晰、无凹凸和裂痕等要求。JT/T575—2015
5.6.2触水部件应从设计上考虑便于简单维护、清洗，并由耐盐、酸、碱及盐雾等腐蚀的材料制成，使用其他材料时应作必要的表面防腐蚀处理；应具有防潮、防淋及防振功能，5.6.3各种机械结构部件、电气板块及接口部件、光学部件等应更换方便，工作可靠5.6.4整机结构应合理牢固并便于运输、携带、安装、调整、操作和使用维修。6试验方法
6.1试验设备
试验设备及其要求包括：
a）水塔：高10.5m；
b）：
透明水位连通管；
钢卷尺：2级；
水位控制调节装置：
视频跟踪显示装置；
恒温恒湿试验箱：
100V绝缘电阻表。
6.2试验环境条件
试验环境条件包括：
a）环境温度：5℃~25℃；
b）相对湿度：不大于85%。
6.3供电电源
调整电源输出电压至额定值，观察当电源电压在规定范围内变化时受试产品的工作情况。6.4抗电磁干扰
按GB/T17626.3的试验方法进行。6.5准确度
6.5.1最大允许误差
在规定测量范围内，以规定闸门开度（水位）变率条件调节水塔内水位为零，待水位稳定后，由低向高选择10个测点进行测量。
HTi KAoNni KAca
JT/T5752015
6.5.2回差
在规定测量范围内使闸门开度计升、降至同一水位值，两次记录或显示的差值即为回差。此试验应选取3个~5个不同闸门开度（水位）进行并取平均值。6.6重复性
在测量范围内调整水塔内水位单向上升或单向下降至某一水（闸）位，保持水位不变，改变浮子及测量绳的位置，共进行5次~10次，读取闸门开度计示值。本项试验应选取3个~5个不同开度进行，分别计算每个开度的标准偏差作为闸门开度计的重复性。6.7工作环境温度
按GB/T9359—2001中第6章的要求进行。6.8工作环境相对湿度
按GB/T9359—2001中第7章的要求进行。6.9功能要求
将测试仪器安装连接正常后，进行常规测量工作，受试产品应能满足5.5的要求。6.10整机
通过目测和手检进行整机测试。储存温度和储存湿度
试验方法按GB/T9359对A类仪器的要求进行试验。检验规则
型式检验
有下列情况之一时，应进行型式试验：新研制的产品；
当设计、工艺、材料等方面有重大变更，可能影响产品性能时；c)
停止生产满两年的产品再次生产时；d)
国家质量监督机构提出进行型式检验的要求时。7.1.2
检验项目
检验项目见表1。
表1检验项目
检验项目
供电电源bZxz.net
抗干扰性
技术要求
试验方法
型式检验
出厂检验
HTiKAoNi KAca
检验项目
最大允许误差
重复性
工作环境温度
工作环境相对湿度
功能要求
储存温度和储存湿度
表1（续）
技术要求
8.4.1.8.4.2
注：“+”表示应进行的检验项目；“_”表示不检验的项目。7.1.3
试验方法
型式检验应从定型前指定产品中随机抽取两台样机进行。表1中规定的各项试验均合格，则判定型式检验合格。7.2出厂检验
型式检验
出厂检验项目见表1，批量生产或连续生产的产品，出厂前进行抽样检验。7.2.2
检验中，出现任一项不合格时，则判为不合格品。7.2.3对于不合格品应进行返修，返修后重新进行检验。标志、包装、运输和储存
8.1标志
铭牌标志
闸门开度计应在其显著部位标明：a)
产品型号及名称；
单位名称、地址及商标；
生产日期及出厂编号等；
d）其他。
外包装箱标志
外包装箱标志的内容包括：
产品型号及名称；
箱体尺寸（mm×mm×mm）：长×宽×高：箱体毛质量（kg）；
到站（港）及收货单位；
发站（港）及发货单位；
JT/T575—2015
出厂检验
应有“切勿倒置”、“切勿受潮”等运输标志，应符合GB/T191和GB/T18522.6的规定。8.2包装
闸门开度计的包装按GB/T18522.6中的有关规定执行。5
HiiKAoNnikAca
JT/T575—2015
3运输
产品运输中应按包装箱上的指示方向放置，应轻抬轻放，避免冲击、碰撞。8.4储存
环境温度：-40℃~+60℃。
相对湿度：在温度为+40℃时，相对湿度不大于90%8.4.2
储存闸门开度计的附近不得有酸性、碱性及其他腐蚀性物质。中华人民共和国
交通运输行业标准
水运工程
闸门开度计
JT/T575—2015
人民交通出版社股份有限公司出版发行（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京市密东印刷有限公司印刷
开本：880x1230
印张：0.5
5字数：16千
2015年8月第1版
2015年8月第1次印刷
统一书号：15114·2174
版权专有
定价：15.00元
侵权必究
举报电话：010-85285150
