【JT交通运输标准】 液化天然气汽车维护技术规范

ICS43.180
备案号：

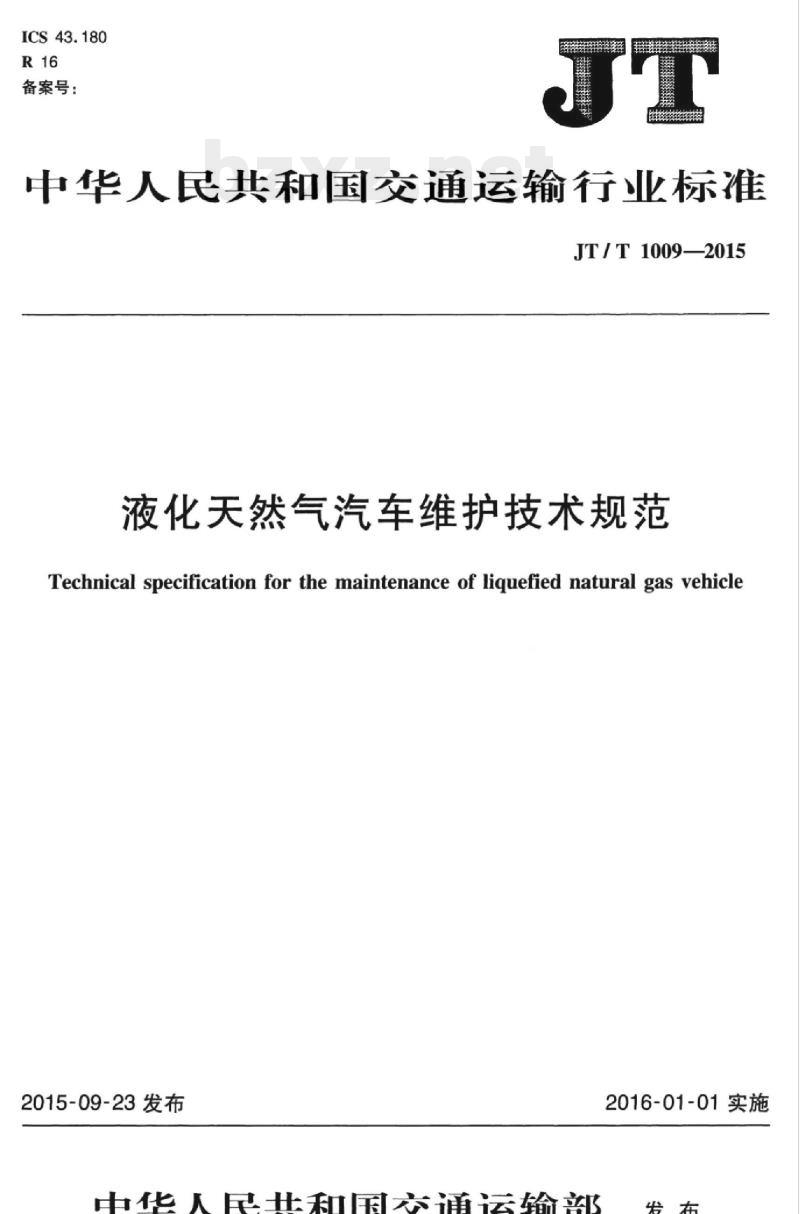

中华人民共和国交通运输行业标准JT/T1009—2015
液化天然气汽车维护技术规范
Technical specification for the maintenance of liquefied natural gas vehicle2015-09-23发布
中华人民共和国交通运输部
2016-01-01实施
规范性引用文件

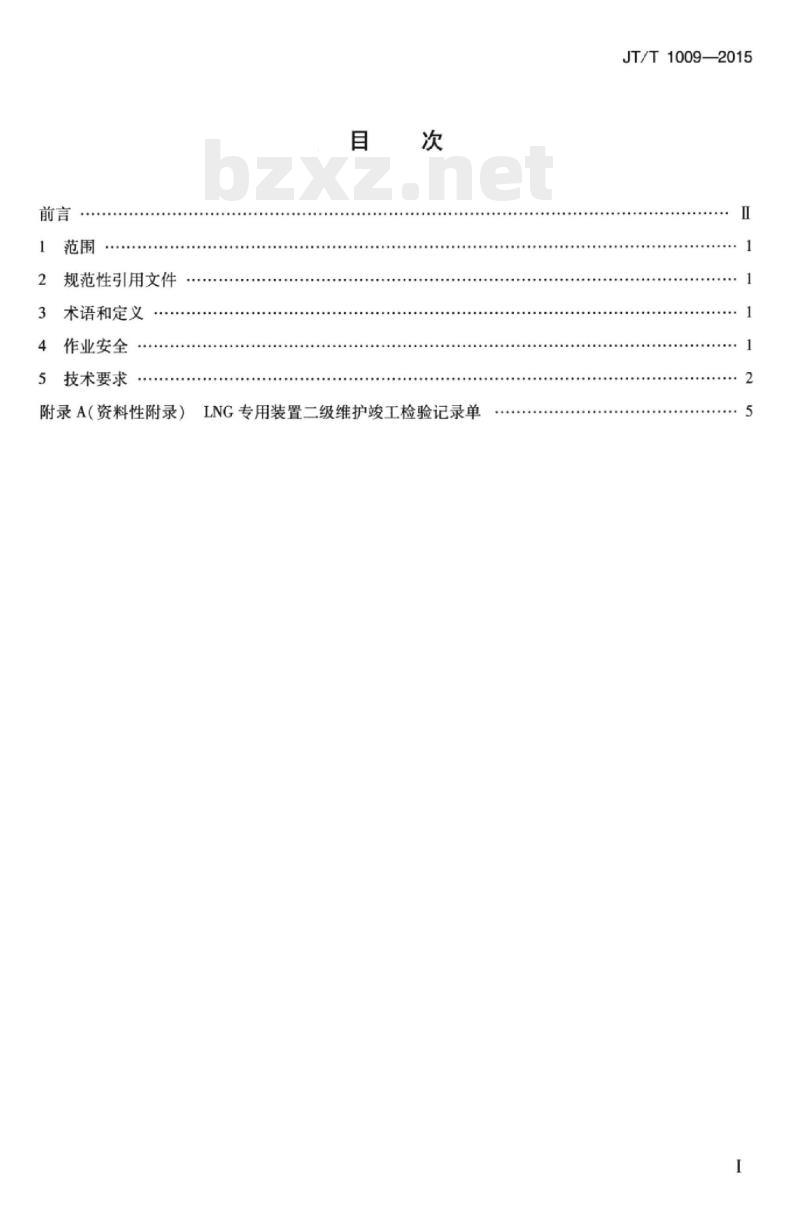

术语和定义
4作业安全
技术要求
附录A（资料性附录）
LNG专用装置二级维护竣工检验记录单JT/T1009—2015
iikAoNiKAca
JT/T1009—2015

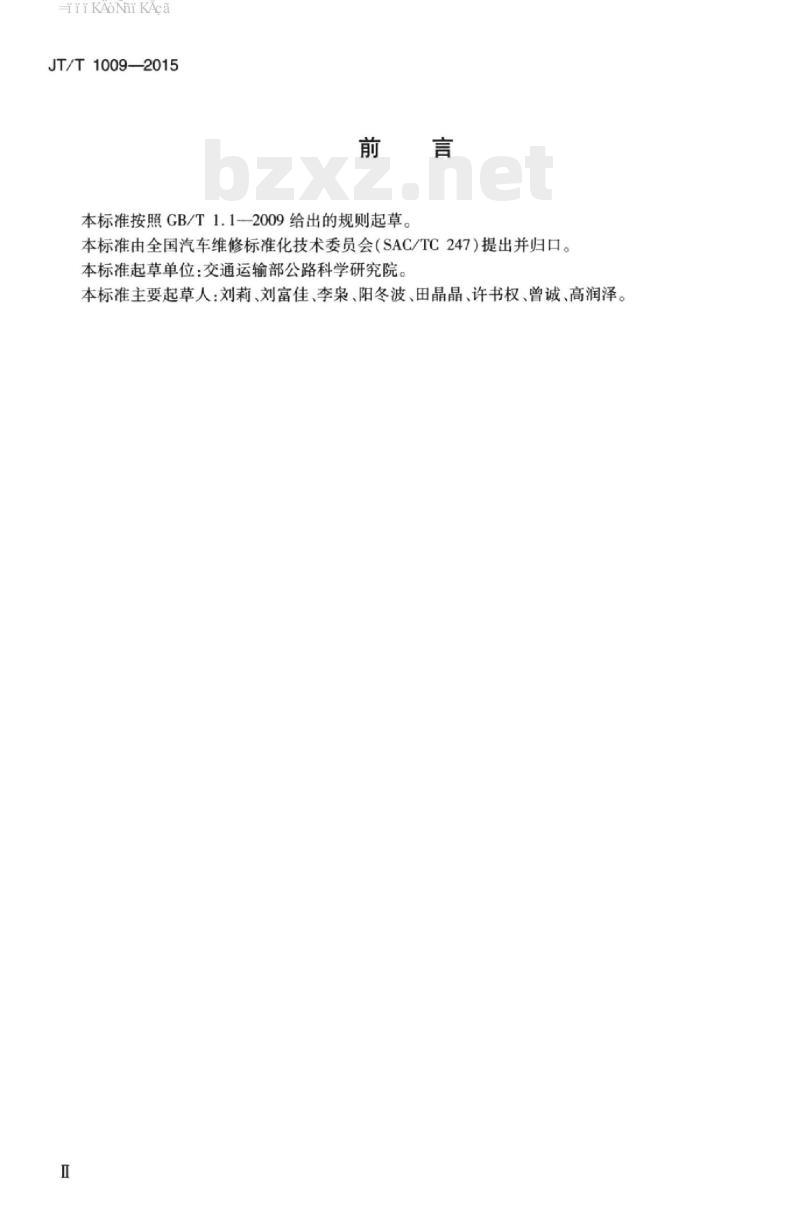

本标准按照GB/T1.1-2009给出的规则起草。本标准由全国汽车维修标准化技术委员会（SAC/TC247）提出并归口。本标准起草单位：交通运输部公路科学研究院。本标准主要起草人：刘莉、刘富佳、李枭、阳冬波、田晶晶、许书权、曾诚、高润泽。I
HTi KAoNi KAca

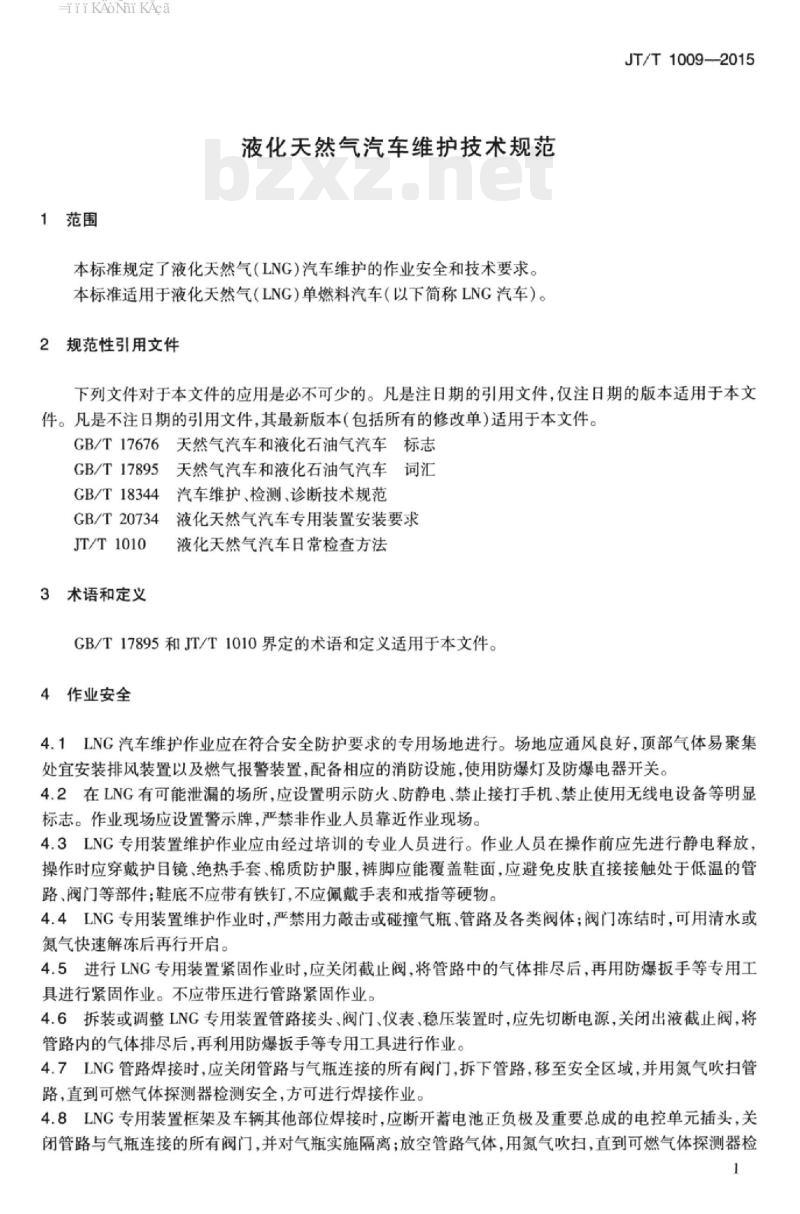

1范围
液化天然气汽车维护技术规范
本标准规定了液化天然气（LNG)汽车维护的作业安全和技术要求。本标准适用于液化天然气（LNG)单燃料汽车（以下简称LNG汽车）。2规范性引用文件
JT/T1009—2015
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T17676天然气汽车和液化石油气汽车标志GB/T17895天然气汽车和液化石油气汽车词汇CB/T18344汽车维护、检测、诊断技术规范GB/T20734液化天然气汽车专用装置安装要求JT/T1010
3术语和定义
液化天然气汽车日常检查方法
GB/T17895和JT/T1010界定的术语和定义适用于本文件。4作业安全
4.1LNG汽车维护作业应在符合安全防护要求的专用场地进行。场地应通风良好，顶部气体易聚集处宜安装排风装置以及燃气报警装置，配备相应的消防设施，使用防爆灯及防爆电器开关。4.2在LNG有可能泄漏的场所，应设置明示防火、防静电、禁止接打手机、禁止使用无线电设备等明显标志。作业现场应设置警示牌，严禁非作业人员靠近作业现场。4.3LNG专用装置维护作业应由经过培训的专业人员进行。作业人员在操作前应先进行静电释放，操作时应穿戴护目镜、绝热手套、棉质防护服，裤脚应能覆盖鞋面，应避免皮肤直接接触处于低温的管路、阀门等部件；鞋底不应带有铁钉，不应佩戴手表和戒指等硬物。4.4LNG专用装置维护作业时，严禁用力敲击或碰撞气瓶、管路及各类阀体；阀门冻结时，可用清水或氮气快速解冻后再行开启。
4.5进行LNG专用装置紧固作业时，应关闭截止阀，将管路中的气体排尽后，再用防爆扳手等专用工具进行紧固作业。不应带压进行管路紧固作业。4.6拆装或调整LNG专用装置管路接头、阀门、仪表、稳压装置时，应先切断电源，关闭出液截止阀，将管路内的气体排尽后，再利用防爆扳手等专用工具进行作业。4.7LNG管路焊接时，应关闭管路与气瓶连接的所有阀门，拆下管路，移至安全区域，并用氮气吹扫管路，直到可燃气体探测器检测安全，方可进行焊接作业。4.8LNG专用装置框架及车辆其他部位焊接时，应断开蓄电池正负极及重要总成的电控单元插头，关闭管路与气瓶连接的所有阀门，并对气瓶实施隔离；放空管路气体，用氮气吹扫，直到可燃气体探测器检1
HTiKAmi KAca
JT/T1009—2015
测安全，方可进行焊接作业。
4.9在气瓶附近进行焊割作业时，应先拆下气瓶，放人专用区域妥善保管，或用挡板、石棉布等对气瓶进行有效隔离，现场经可燃气体探测器检测安全后，方可进行焊割作业。5技术要求
5.1一般要求
5.1.1LNG汽车的维护分为日常维护、一级维护和二级维护，维护周期根据车辆使用条件、使用说明书、GB/T18344等确定。
5.1.2LNG汽车的维护作业分为LNG专用装置维护作业和车辆常规维护作业。车辆常规维护作业项目参照GB/T18344、车辆使用说明书等确定。5.1.3LNG汽车二级维护作业流程参照GB/T18344进行。5.2LNG专用装置维护
气密性检查
5.2.1.1LNG汽车维护前应先进行LNG专用装置气密性检查，经检查合格后再进行其他维护作业。气密性检查方法按JT/T1010的规定进行。5.2.1.2
日常维护
LNG专用装置日常维护按JT/T1010的规定进行。5.2.3
一级维护
LNG专用装置一级维护技术要求见表1。表1一级维护技术要求
作业项目
气瓶及固定支架
加液口、回气口
管路、接头及卡箍
安全阀、截止阀、
单向阀、过流阀、
调压阀
作业内容
1)检查外观：
2)检查安装情况；
3）紧固松动部位
1)检查外观：
2)检查安装情况；
3)检查气密性
1)检查外观：
2)检查安装情况；
3)检查气密性；
4）紧固松动部位
1)检查安装情况；
2)检查气密性
技术要求
1)气瓶表面应无严重划伤、凹凸、裂纹等，以及无异常凝露或结霜：
2）气瓶安装应牢固可靠，无审动或旋动现象：3）固定支架、紧固带及垫层应完好，并安装牢固1)加液口和回气口应保持清洁，安装牢固，无泄漏：2)防尘盖应功能正常
1)管路及其接头应无擦伤等损伤，安装牢固，与其他部件无摩擦，无泄漏；
2）卡箍安装位置和方式应符合GB/T20734的规定，并齐全完好，安装牢固
各阀门安装牢固，无泄漏
iKAoNiKAca
作业项目
压力表液位计
汽化器及其循环
水路、缓冲罐
燃气滤清器
电磁阀
混合器、燃气计量阀
LNG汽车专用标志
5.2.4二级维护
作业内容
表1(续）
1)检查外观、安装情况；
2)检查气密性；
3)检查仪表工作情况；
4)视情况进行更换
1)检查外观；
2)检查安装情况；
3)检查密封性
检查排污情况
1)检查安装情况：
2)检查使用功能
1)检查外观；
2)检查安装情况；
3)检查气密性
检查标志完好性
JT/T1009—2015
技术要求
1)压力表表面无破损，安装牢固，无泄漏：2)仪表工作正常、读数可靠
1)汽化器、缓冲罐应保持清洁，无变形、锈蚀等，安装牢固，无泄漏：
2）循环水路应无弯折，无泄漏：软管应无老化、油垢裂纹，连接可靠
燃气滤清器应保持清洁，工作正常电磁阀及其控制装置连接可靠，工作正常1)混合器、燃气计量阀应保持清洁，安装牢固，装配正确：
2）气道应保持通畅，无泄漏
LNG汽车标志应符合GB/T17676的相关规定LNG专用装置二级维护除按表1完成一级维护作业项目外，还应按表2完成增加的作业项目。表2二级维护增加的作业项目技术要求序号
作业项目
气瓶及固定支架
加液口、回气口
管路、卡箍
安全阀
作业内容
1)清洗外部；
2)视情况更换部件
1)检查并视情况更换防尘
盖及密封圈（或垫）：
2)检查加液接地装置；
3)更换部件后检查气密性
1)按产品说明书规定周期
更换管路密封件及卡箍：
2)更换部件后检查气密性
1)检查检定证明有效期；
2)检查管路通畅性
1气瓶应清洁。
技术要求
2)出现以下情形应更换部件：
①瓶体出现裂纹或明显的凹陷、膨胀、弯曲；②支架有明显损伤或严重锈蚀；③气瓶失真空。
3)安装位置与方式应符合GB/T20734的相关规定1)防尘盖及密封圈（或垫）应完好，功能正常；2）加液接地装置牢固，表面干净无锈蚀：3)更换部件后系统应无泄漏
更换部件后，应管路通畅，接头牢固，无泄漏1)安全阀检定合格证应在有效期内；2)安全阀管路应保持通畅
TTi KAoNi KAca
JT/T1009—2015
作业项目
截止阀、单向阀、
过流阀、调压阀
压力表
汽化器及循环
水路、缓冲罐
燃气滤清器
电磁阀
燃气计量阀、
混合器、节气门
燃气报警装置
作业内容
1）紧固阀门接头；
表2（续）
2)视情况拆检阀门.更换密
封圈、垫及阀芯等；
3）视情况更换调压阀修
理包：
4)更换部件后检查气密性
1)检查检定证明；
2)视情况进行更换；
3)更换后检查气密性
1）视情况清洗汽化器内部
水垢；
2)重新安装后检查密封性
1）清洁滤芯：
2)视情况更换滤芯：
3)更换部件后检查气密性
检查电磁阀磨损情况，视情
况清洗或更换
1)清洗燃气计量阀、混合器
各部件以及节气门碟片：wwW.bzxz.Net
2)视情况更换混合器密封
胶圈：
3)重新安装后检查气密性
检查有效性
5.3LNG汽车二级维护竣工检验
技术要求
1)安装位置和方式应符合产品说明书要求：2）更换部件后系统应无泄漏：
3)各阀门功能正常，截止阀开关灵活1)压力表检定合格证应在有效期内；2)更换压力表后系统应无泄漏
1)循环水路应工作正常，无泄漏；2)汽化器及缓冲罐重新安装后，应无泄漏燃气滤清器应清洁，功能正常，无泄漏电磁阀应清洁，功能正常
1)各部件应清洁；
2)燃气计量阀，混合器，节气门应功能正常：3）系统应无泄漏
燃气报警装置应功能正常
5.3.1LNG汽车二级维护的工检验要求除应符合GB/T18344外，LNG专用装置的二级维护竣工检验还应符合紧固、气密性和LNG汽车专用标志等项目的检验要求。LNG专用装置二级维护竣工检验记录样式参见附录A。
5.3.2紧固检验要求。
5.3.2.1气瓶、管路、电线等LNG专用装置主要部件的安装紧固应符合产品说明书的要求，卡箍牢固，无窜动、松动现象。
5.3.2.2各类控制阀阀门接头、管路连接处应连接可靠，无松动。5.3.3气密性检验要求。
LNG专用装置应无泄漏。
5.3.4LNG汽车专用标志检验要求。LNG汽车专用标志应符合GB/T17676的规定。4
HiiKAoNiKAca
附录A
（资料性附录）
LNG专用装置二级维护竣工检验记录单LNG专用装置二级维护竣工检验记录单样式见表A.1。表A.1LNG专用装置二级维护竣工检验记录单检验结果
检验项目
加液口
安全阀
单向阀
调压阀
汽化器
缓冲罐
燃气计量阀
检验项目
液位计
节气门
LNG汽车专用标志
紧固程度
气密性
(或密封性）
检验结果
LNG专用装置检验结论：
检验项目
固定支架
回气口
截止阀
过流阀
压力表
循环水路
燃气滤清器
混合器
检验项目
电磁阀
燃气报警装置
JT/T1009—2015
检验结果
紧固程度
气密性
（或密封性）
检验结果
检验员签字：
年月日
HTi KAoNi KAca
中华人民共和国
交通运输行业标准
液化天然气汽车维护技术规范
JT/T1009—2015
人民交通出版社股份有限公司出版发行（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京市密东印刷有限公司印刷
开本：880x1230
印张：0.5
第1版
2016年2月
字数：12千
2016年2月第1次印刷
统一书号：15114·2336
版权专有
定价：15.00元
侵权必究
举报电话：010-85285150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
