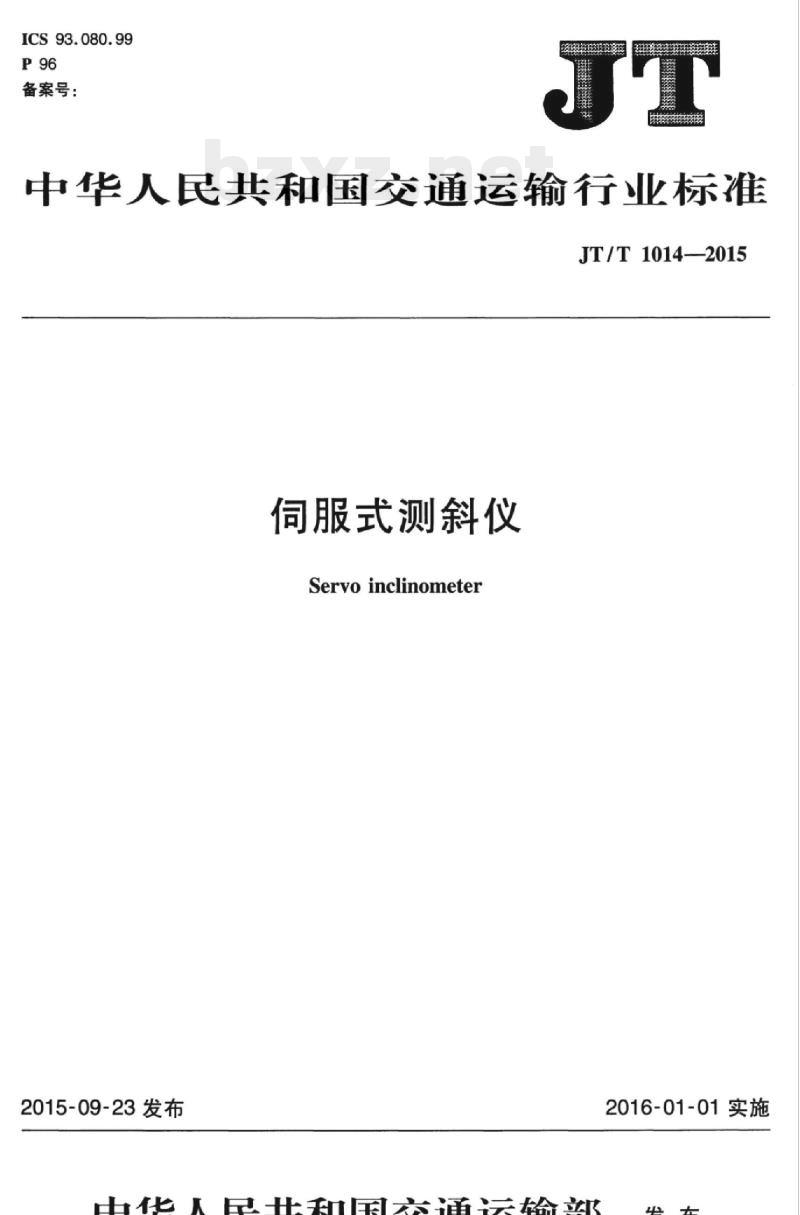

【JT交通运输标准】 伺服式测斜仪

ICS 93.080.99
备案号：
中华人民共和国交通运输行业标准JT/T1014—2015
词服式测斜仪
Servoinclinometer
2015-09-23发布
2016-01-01实施
中华人民共和国交通运输部

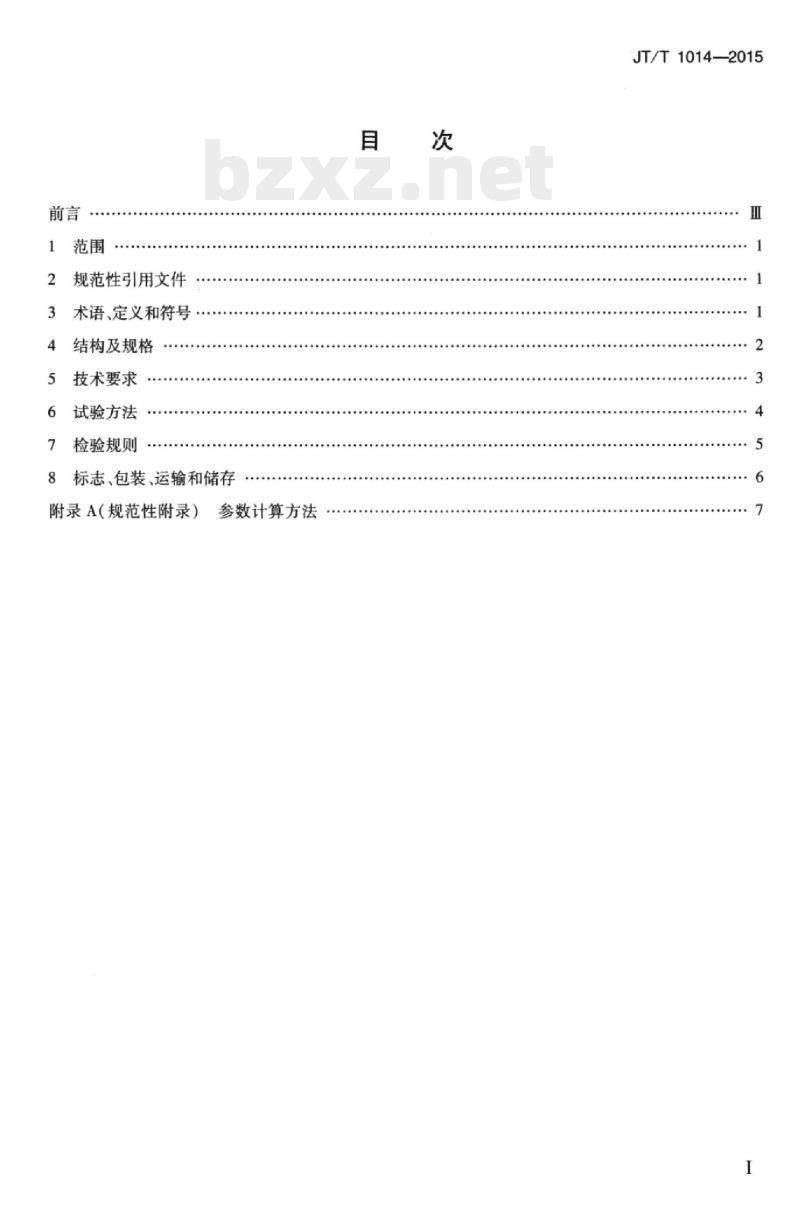

规范性引用文件
术语、定义和符号
结构及规格
技术要求
试验方法
检验规则
标志、包装、运输和储存
附录A（规范性附录）参数计算方法目
JT/T1014—2015
Hii KAoNni KAca
HiiKAoNni KAcaWww.bzxZ.net

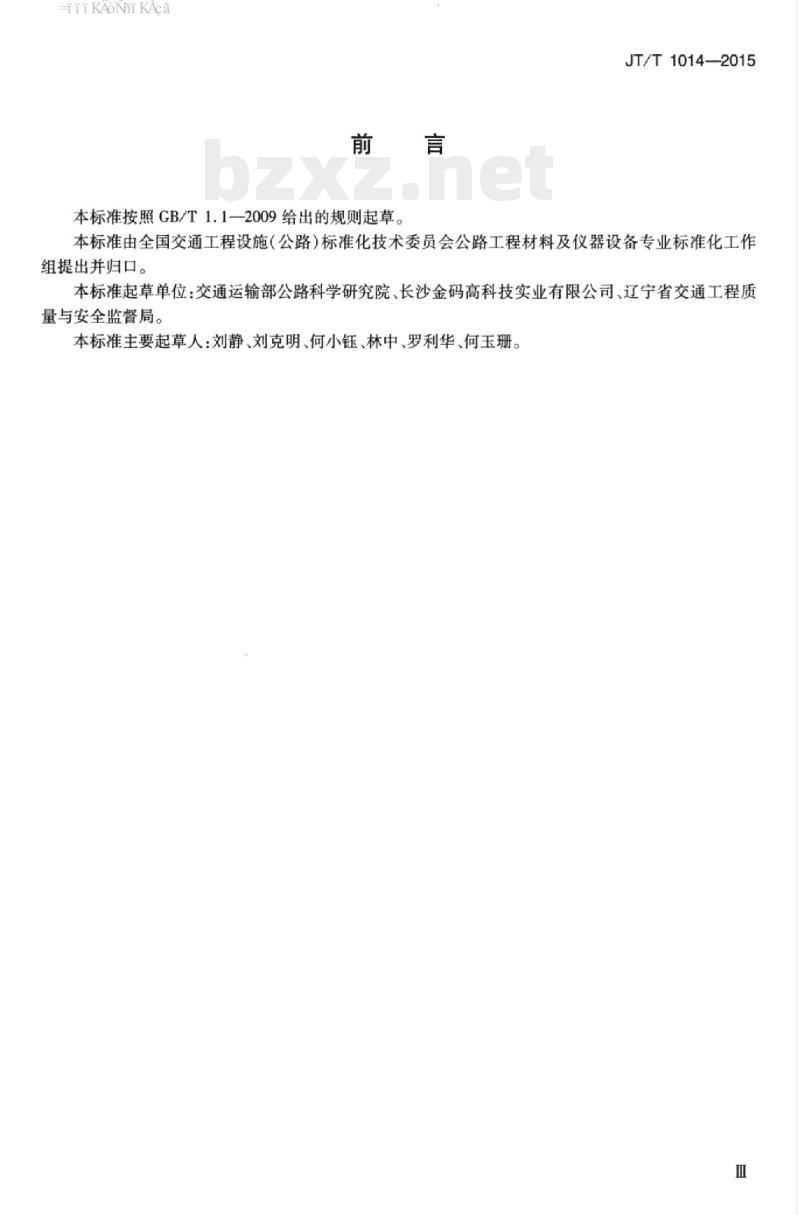

本标准按照GB/T1.1一2009给出的规则起草。JT/T1014—2015
本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本标准起草单位：交通运输部公路科学研究院、长沙金码高科技实业有限公司、辽宁省交通工程质量与安全监督局。
本标准主要起草人：刘静、刘克明、何小钰、林中、罗利华、何玉珊。I
Hii KAoNni KAca
Ti KAoNni KAca
1范围
伺服式测斜仪
JT/T1014—2015
本标准规定了伺服式测斜仪（以下简称测斜仪）的结构及规格、技术要求、试验方法、检验规则，以及标志、包装、运输和储存。
本标准适用于公路工程用伺服式测斜仪的生产、检验和使用。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T4857.5
GB/T4857.10
GB/T7665
GB/T13384
3术语、定义和符号
包装储运图示标志
包装运输包装件跌落试验方法
包装运输包装件基本试验第10部分：正弦变频振动试验方法传感器通用术语
机电产品包装通用技术条件
GB/T7665界定的以及下列术语和定义适用于本文件。3.1
测斜仪inclinometer
用倾角变化，累加计算位移的测量仪器。3.2
calibration table for inclinometer测斜仪标定台
可固定测斜仪，能模拟测斜仪实际运动状态，能覆盖测斜仪量程，且分辨力（率）优于测斜仪的装置。
满量程（FS）输出fullscaleoutput测斜仪工作特性所决定的最大输出值和最小输出值的代数差。3.4
分辨力（率）
resolution
在测量范围内，可引起测斜仪输出变化的最小增量，以满量程输出的百分比表示。3.5
滞后hysteresis
测斜仪正行程实际平均特性曲线与反行程实际平均特性曲线，在相同测试点，正反行程曲线输出值间的最大偏差值，以满量程输出的百分比表示。1
HiiKAoNiKAca
JT/T1014—2015
non-repeatability
不重复度
测斜仪正行程实际平均特性曲线或反行程实际平均特性曲线，在相同测试点，多个输出值间的最大偏差值，以满量程输出的百分比表示。3.7
非线性度/符合度non-linearity/conformityL
测斜仪正行程和反行程的实际平均特性曲线与参比特性曲线间的最大偏差值，用满量程输出的百分比来表示。
综合误差
combined error
测斜仪正行程实际平均特性曲线或反行程实际平均特性曲线，与参比特性曲线间的最大偏差值，用满量程输出的百分比来表示。
零点漂移
zero drift
测斜仪量程范围内，固定安装有测斜仪的标定台，静置条件下，其输出的最大值与最小值间的差值，用满量程输出的百分比来表示。4结构及规格
4.1结构
测斜仪由测斜管、测斜探头杆、导线、滑轮四个主要部件及仪表等组成。结构组成如图1所示。2
说明：
刻度线（导线）：
测斜管；
测斜探头杆：
滑轮。
图1测斜仪结构组成
-iiKAoNni KAca
4.2规格及主要参数
测斜仪规格及主要参数见表1。
测斜仪量程S（°）
测斜仪测距L（mm）
测斜探头杆直径d（mm）
测斜管直径D(mm）
5技术要求
5.1工作环境
工作环境如下：
温度：-40℃~70℃；
相对湿度：不大于95%；
大气压力：86kPa~106kPa；
测斜探头杆水压：0~1MPa。
5.2外观
规格及主要参数
JT/T1014—2015
0~±5.0~±15.0~±300~±90
50~800
测斜仪各部分应连接牢固，其表面不应有锈斑、裂纹、明显的划痕及凹陷损伤引出的电缆、护套应无损伤。
标识清晰。
性能要求
测斜仪的分辨力（率）、滞后、不重复度、非线性度/符合度、综合误差均应满足表2的规定。表2性能参数要求
单位为满量程输出的百分比
分辨力（率）
不重复度
5.4绝缘性能
技术指标
测斜仪的绝缘电阻应大于50M0。5.5稳定性
非线性度/符合度
综合误差
测斜仪静置不少于3d，其零点漂移不大于±0.05%FS。技术指标
Hii KAoNni KAca
JT/T1014—2015
5.6防水密封性
测斜探头杆在1.2MPa水压中静置2h应无渗漏，绝缘电阻应符合5.4的规定。5.7机械环境适应性
包装后的测斜仪应能适应运输、装卸、搬运过程中可能出现的振动、跌落等各种意外情况，测斜仪性能应符合5.3、5.4和5.5的规定。6试验方法
6.1试验环境
试验环境如下：
温度：+15℃~+35℃；
相对湿度：不大于85%；
c）大气压力：86kPa~106kPa。
6.2试验用仪器设备
试验用仪器设备如下：
测斜仪标定台：
1)标定台能模拟测斜仪实际使用时的运动状态；2)标定台量程不小于测斜仪量程；3)标定台分辨力（率）不大于测斜仪分辨力（率）的1/3；4)标定台综合误差不大于测斜仪综合误差的1/3。测斜仪读数仪表。
压力容器，压力表及加压设备。c）
直流500V兆欧表。
振动试验台。
跌落试验台。
6.3试验步骤
目测检查，应符合5.2的规定。
6.3.2性能
试验步骤如下：
测斜仪每次试验前，在试验环境下放置2h以上；a)
测斜仪测点选择，满量程按10%分档，从满量程的下限开始，逐级进至满量程的上限；b）
测斜仪安装在测斜仪标定台上，用测斜仪读数仪表测量输出，按测点预先做两次循环，再进行3个正、反行程的测量，并记录每个档位的测值；d
测斜仪的分辨力（率），滞后，不重复度，非线性度/符合度，综合误差等按附录A公式方法计算试验结果应符合5.3的规定。
6.3.3绝缘性能
JT/T1014—2015
用直流500V兆欧表测量测斜仪引出导体与壳体之间的绝缘电阻值，应符合5.4的规定。6.3.4稳定性
稳定性试验步骤如下：
a）测斜仪量程范围内，固定安装有测斜仪的标定台，在试验环境下静置2h以上；b)
静置条件下，测斜仪测量时间间隔不大于30min，测量总时间不小于72h，记录测试值：c）计算测斜仪测试值的零点漂移，应符合5.5的规定。6.3.5防水密封性
将测斜仪放入压力容器内，加压至1.2MPa，压力保持时间不少于60min后，用直流500V兆欧表测量电路与壳体之间的绝缘电阻值，应符合5.4的规定。6.3.6机械环境适应性
6.3.6.1振动试验按GB/T4857.10的规定进行，应符合5.7的规定。6.3.6.2跌落试验按GB/T4857.5的规定进行，应符合5.7的规定。7检验规则
7.1检验类型
检验分为出厂检验和型式检验，检验项目见表3。表3
项目名称
测斜性能
绝缘性能
稳定性
防水密封性
机械环境适应性
出厂检验
注：“V\为检验项目：“×\为不检验项目。7.1.2
有下列情况之一，应进行型式检验：新投产试制或转厂生产时：
检验项目
型式检验
技术要求
试验方法
产品正式生产后其结构、材料、工艺及关键配套元器件有较大改变，可能影响产品性能时：正常生产时，每3年或积累一定产量后；产品长期停产，恢复生产时；
质量监督机构或行业管理部门提出型式检验要求时。7.2抽样
型式检验的样品应从经出厂检验合格的产品中随机抽取，单机台数不应少于3台。5
JT/T1014—2015
判定规则
型式检验的样品，所检项目全部达到要求，判定为合格，否则为不合格7.3.1
出厂检验的项目全部达到要求，判定为合格，否则为不合格8标志、包装、运输和储存
8.1标志
符合GB/T191的要求。
符合GB/T13384的要求。
测斜仪包装能适应各种运输方式。8.4储存
储存条件如下：
温度：-40℃~+75℃；
相对湿度：不大于95%；
大气压力：60kPa~120kPa。
