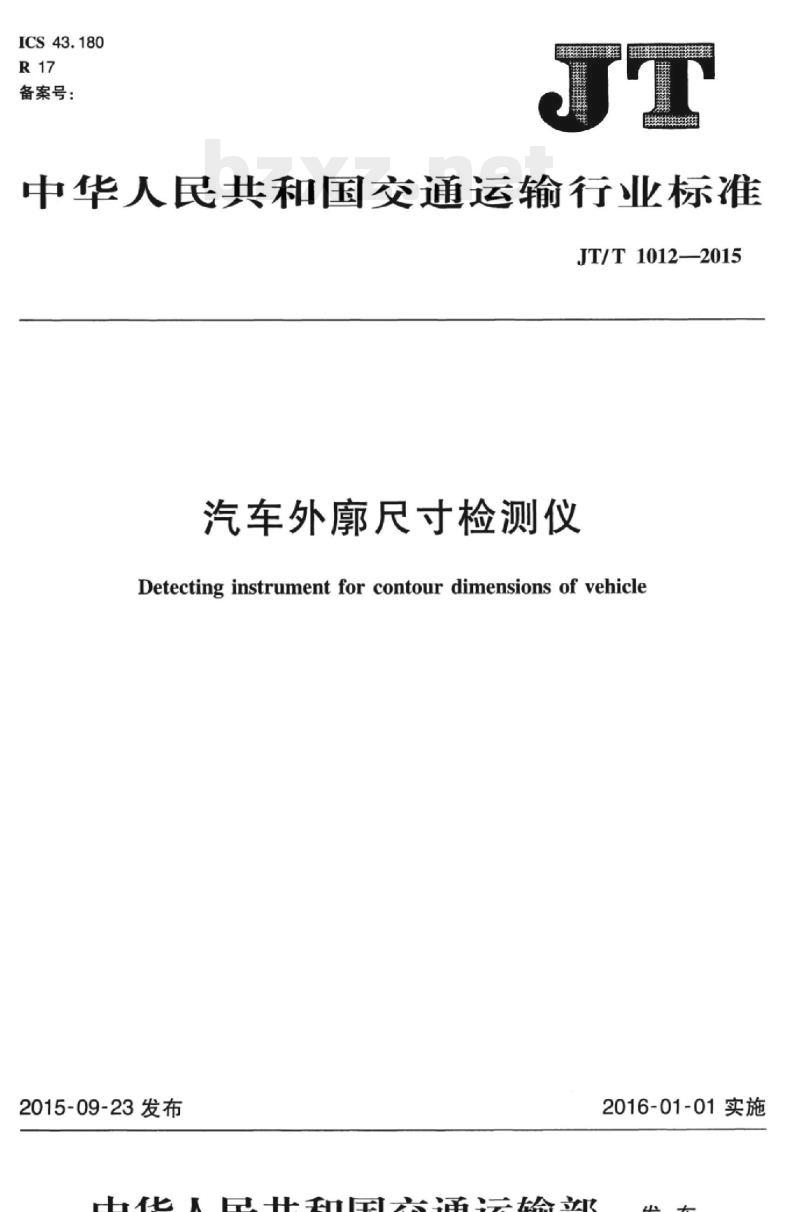

中华人民共和国交通运输行业标准JT/T1012—2015
汽车外廓尺寸检测仪
Detecting instrument for contour dimensions of vehicle2015-09-23发布
中华人民共和国交通运输部
2016-01-01实施

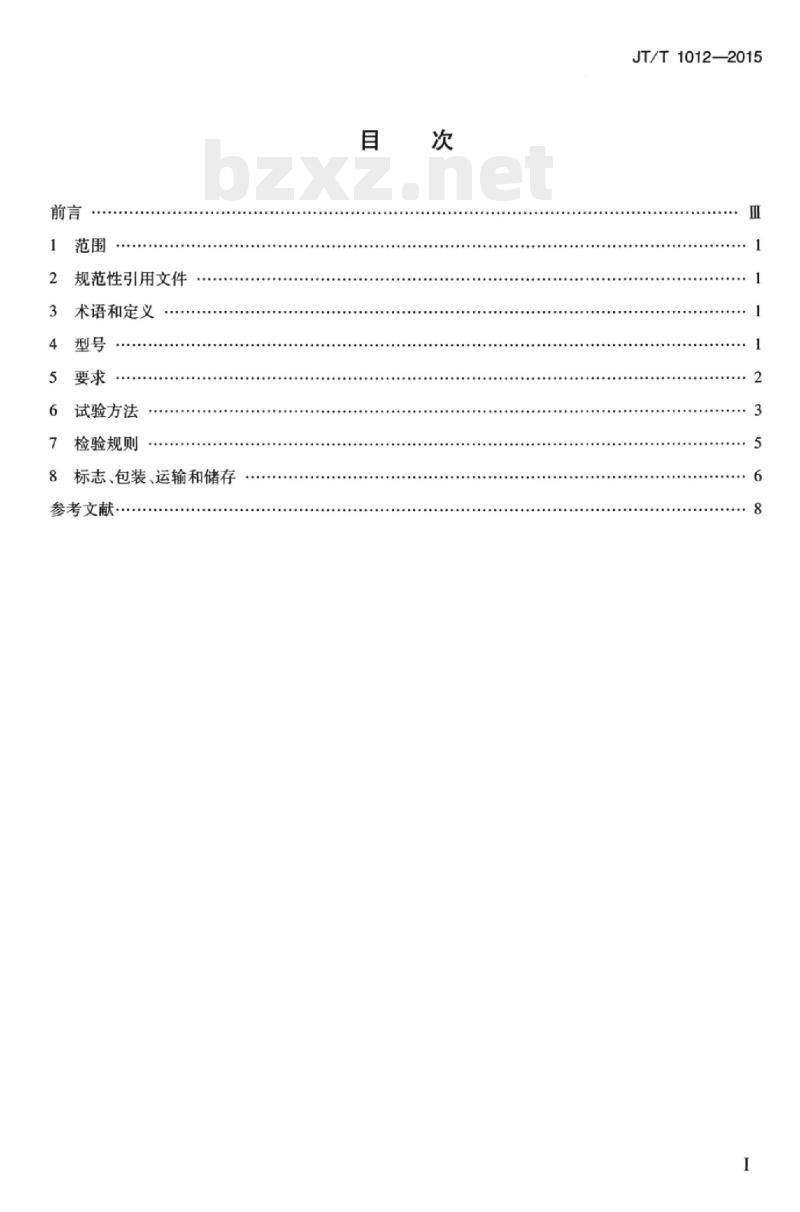

规范性引用文件
术语和定义
试验方法
检验规则
标志、包装、运输和储存
参考文献
JT/T1012—2015
TiKAoNi KAca
TTi KAoNni KAca

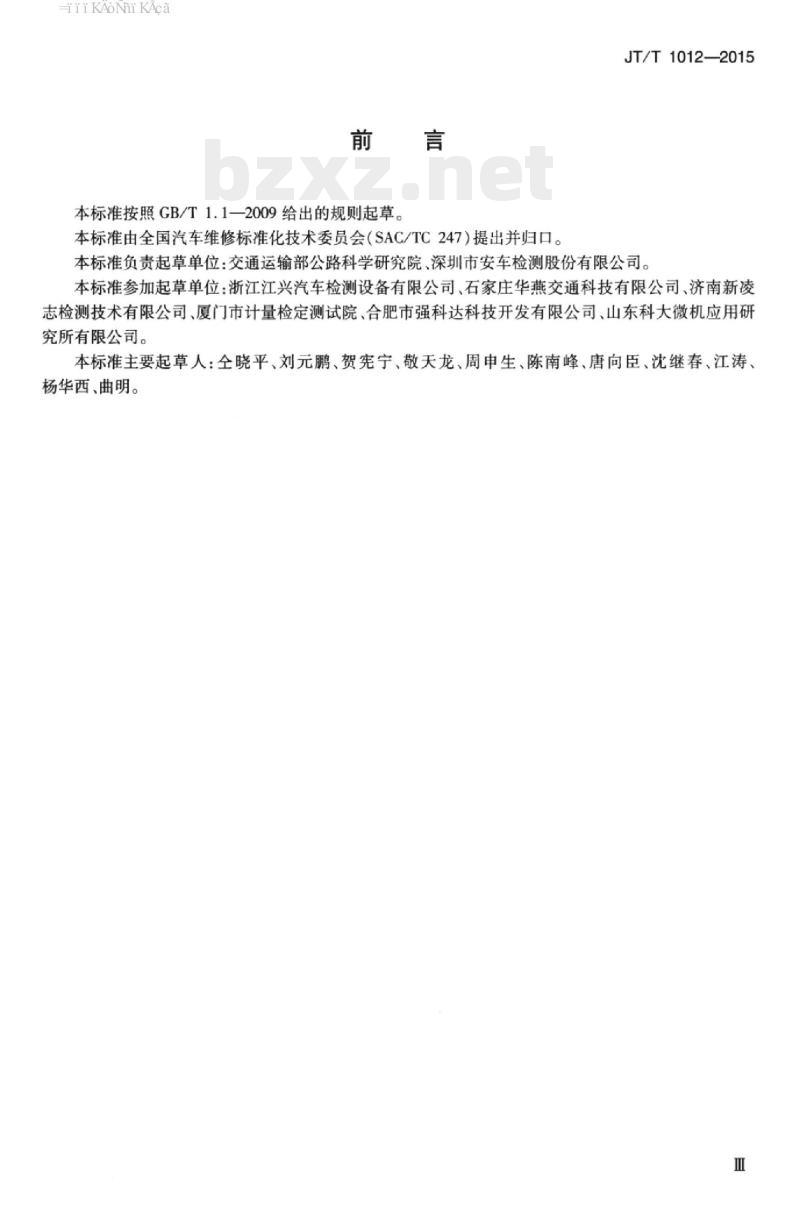

本标准按照GB/T1.1一2009给出的规则起草本标准由全国汽车维修标准化技术委员会（SAC/TC247）提出并归口。JT/T1012—2015
本标准负责起草单位：交通运输部公路科学研究院、深圳市安车检测股份有限公司。本标准参加起草单位：浙江江兴汽车检测设备有限公司、石家庄华燕交通科技有限公司、济南新凌志检测技术有限公司、厦门市计量检定测试院、合肥市强科达科技开发有限公司、山东科大微机应用研究所有限公司。
本标准主要起草人：全晓平、刘元鹏、贺宪宁、敬天龙、周申生、陈南峰、唐向臣、沈继春、江涛杨华西、曲明。
Hii KAoNni KAca
iiKAoNniKAca
1范围
汽车外廓尺寸检测仪
JT/T1012—2015
本标准规定了汽车外廓尺寸检测仪的型号、要求、试验方法、检验规则及标志、包装、运输和储存等要求。本标准适用于汽车外廓尺寸检测仪的设计、生产与检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T3730.3
GB/T13306
3术语和定义
包装储运图示标志
汽车和挂车的术语及其定义车辆尺寸标牌
GB/T3730.3确定的以及下列术语和定义适用于本文件。3.1
汽车外廓尺寸检测仪detectinginstrumentforcontourdimensionsofvehicle用于测量汽车外廊几何尺寸的装置。3.2
检测通道detectingchannel
用于受检车辆进行外廓尺寸测量的区域。4型号
汽车外廓尺寸检测仪（以下简称检测仪）的型号表示方法见图1。WK
设计序号，一位大写英文字母：最大检测长度，两位阿拉伯数字，单位为m；产品代号：
企业名称代码。
示例：
某企业首次设计生产，最大检测长度为12m的检测仪型号表示为：×X××-WK12A。图1检测仪型号表示方法
HiiKAoNniKAca
JT/T1012—2015
5要求
基本要求
在以下环境条件下，检测仪应能正常工作：a）温度：-10℃~45℃；
相对湿度：不大于90%；
c）工作电压：AC220×（1±10%）V，(50±1)Hz；d）非直射光对测量结果无影响。5.2
功能要求
规定。
检测仪应具有汽车外愈尺寸的测量功能，包长，宽，高三个方向，测量范围应符合表1的检测仪应具有测量结果显示和存储功能。检测仪应具有标准通信接口，并提供接口定义及相关通信协议。表1测量范围
单位为米
测量参数
测量范围
性能要求
5.3.1检测仪的显示分度值为1mm。宽度
5.3.2检测仪的测量示值误差和重复性应符合表2的要求。表2示值误差和重复性要求
测量参数
电气安全性
示值误差
±0.8%或±50mm
±0.8%或±20mm
±0.8%或±20mm
检测仪应具有良好的绝缘性能，绝缘电阻不得小于5MQ。检测仪应有接地装置和接地标志，安装使用时应可靠接地。环境适应性
传感器、光电等部件应能承受以下试验。试验后，检测仪应能正常工作。低温试验：-40℃±2℃，持续时间为16h；a）
高温试验：+70℃±2℃，持续时间为16h；恒定湿热试验：40℃±2℃，（93%±3%）RH，持续时间为16h。2
重复性
HiiKAoNi KAca
5.6外观要求
5.6.1所有垂直安装的杆件与地面的连接应垂直、牢固。5.6.2操作件应有清晰的文字标识或符号标志。JT/T1012—2015
5.6.3部件表面应光滑平整，不应有锈蚀、裂缝和变形。涂层表面均匀，金属基底应经过除油、除锈和防锈处理，应光滑平整，不应有明显的流痕、橘皮和起泡现象。5.6.4电气元件、部件、插接件装配牢靠，布线整齐、合理，焊点光滑、无虚焊。5.6.5数字式显示仪表应无影响读数的缺陷。6试验方法
仪器设备和场地设施
仪器设备
试验用仪器设备见表3。
表3试验仪器设备
钢卷尺
激光测距仪
水平尺
绝缘电阻表
高低温试验箱
恒温恒湿试验箱
杆状突出物
≥30m
≥500mm
500M2.500V
低温：低于-40℃；高温：高于70℃(40 ±2)℃,(93 ±3)% RH
外形：圆柱体或长方体：
截面：Φ（30±5)mm或（30±5)mm×（30±5)mm；长度：可调节，符合试验要求
注：钢卷尺和激光测距仪任选其一6.1.2场地设施
准确度等级或允许误差
检测通道的长度和宽度应与受检车型相适应，其地面水平高度差：纵向不大于检测通道长度的0.1%，横向不大于检测通道宽度的0.05%。6.1.3试验车辆
车长不小于8m的空载载货汽车1辆，各轮胎气压符合规定，且左、右轮胎气压保持一致。6.2性能试验
6.2.1分度值
目视检查仪表显示结果的分度值。3
iiKAoNniKAca
JT/T1012—2015
6.2.2示值误差
按以下方法进行示值误差试验：a）将试验车辆停放在符合6.1.2规定的场地，采用铅锤将车长、车宽投影在地面，用钢卷尺或激光测距仪测量投影点的间距，并采用水平尺、铅锤、钢卷尺或激光测距仪测量车高（车长、车宽和车高依据GB/T3730.3），记录静态测量值。试验时，除试验车辆驾驶位置乘坐一名驾驶员（或装载与驾驶员体重相当的载荷)外，不得搭载他人。b）检测仪按使用要求预热后，进人测量状态。c）试验车辆以检测仪规定的测试速度正直驶过检测通道，检测仪显示并记录测量结果，连续测量3次。
将杆状突出物（如图2所示)分别沿水平方向固定在试验车的长、宽、高方向的车体上，调节杆d
状突出物的长度，使其超出试验车辆后部最外端点，货厢侧面固定突出部位以及最高点100mm~300mm，重复a）、b）和c）步骤。单位为毫米
磁性底座
@30±5
Φ30±5
图2杆状突出物示意图
e）按式(1)和式(2)分别计算试验车辆长度、宽度和高度的测量示值误差，各次测量结果均应符合表2的要求。
×100%
式中：8,第i次检测仪测量的示值相对误差；S，一第i次检测仪的测量值，单位为毫米（mm）；S一静态测量值，单位为毫米（mm）。AS.=S.-S
式中：4S第i次测量的示值绝对误差，单位为毫米（mm）。6.2.3重复性
按式(3)计算测量结果的重复性。R = mm= Sm × 10%
式中：R—重复性；
Smx—3次测量结果的最大值，单位为毫米（mm）；Smin——3次测量结果的最小值，单位为毫米（mm）；s—3次测量结果的平均值，单位为毫米（mm）。4
6.3电气安全性试验
JT/T1012—2015
6.3.1在断电状态下，采用绝缘电阻测量仪，测量检测仪电气系统供电导线之间、供电导线与金属外壳之间的电阻值。
6.3.2检视电气系统的接地装置和接地标志。6.4环境适应性试验
6.4.1按以下方法进行低温试验：a）
对传感器、光电部件等被试验部件进行初始检测，确定初始状态为正常；将被试验部件放人试验箱，按5.5a)设定低温试验温度；b)
待试验温度达到设定值并稳定后，按5.5a）设定试验持续时间，进行低温试验；d)
试验结束后，被试验部件应保持在试验箱内，将温度缓慢开至试验室温度（温度变化不超过1K/min):
从试验箱中取出被试部件并去除凝露，在试验室温度下放置恢复3h；e
检查被试验部件，性能正常再进行高温环境试验。按以下方法进行高温试验：
将被试验部件放人试验箱，按5.5b)设定高温试验温度；b)）
待试验温度达到设定值并稳定后，按5.5b)设定试验持续时间，进行高温试验；c）
试验结束后，被试验部件应保持在试验箱内，将温度缓慢降至试验室温度（温度变化不超过1K/min）;
从试验箱中取出被试验部件，在试验室温度下放置恢复3h：e）
检查被试验部件，性能正常再进行恒定湿热试验。6.4.3
按以下方法进行恒定湿热试验：a
将被试验部件放人试验箱，按5.5c)设定试验温度和相对湿度；待试验温度和相对湿度达到设定值并稳定后，按5.5c）设定试验持续时间，进行恒定湿热b)
试验；
试验结束后，被试验部件应保持在试验箱内，在0.5h内将相对湿度降至73%~77%，然后将c）
温度调节到试验室温度；
从试验箱中取出被试验部件并去除水滴，在试验室温度下放置恢复3h；d）
检查被试验部件工作性能。
6.5外观检查
人工自视检查。
7检验规则
7.1检验分类
检测仪的检验分型式检验和出厂检验。7.2型式检验
7.2.1有下列情况之一时，应进行型式检验：a）新产品试制定型鉴定时；
b）正式生产后，如结构、材料和工艺等有较大改变，可能影响产品性能时；5
JT/T1012—2015
正常生产后，每两年或累积生产数量超过100台套时：c）
产品停产1年以上，恢复生产时；d）
出厂检验结果与上次型式检验有较大差异时。e)
7.2.2型式检验内容应为第5章的全部内容。7.2.3
抽样方法
抽样基数不少于3台套，抽样样品数1台套。7.2.4判定原则
在型式检验中出现不合格项时，应在抽样基数中加倍抽样并对不合格项复检，复检合格，判定型式检验合格；否则，判定型式检验不合格。7.3出厂检验
7.3.1检测仪应检验合格并签发产品合格证后方可出厂。7.3.2出厂检验项目见表4。
表4出厂检验项目
检验项目
示值误差和重复性误差
绝缘电阻bZxz.net
接地装置和接地标志
标志、包装、运输和储存
产品标志
5.6.1,5.6.3,5.6.4,5.6.5
试验方法
6.2.2,6.2.3
产品标牌应固定在检测仪醒目位置。标牌应符合GB/T13306的规定。产品标牌应包括下列内容：
制造厂名称；
产品名称及型号：
商标；
制造日期和出厂编号；
产品的主要技术参数；
执行标准编号。
包装标志
包装图示标志符合GB/T191的有关规定，应包含下列内容：a）产品名称及型号；
b）带
制造厂名称；
易碎物品，小心轻放；
