【JT交通运输标准】 交通信息基础数据元第4部分:航道信息基础数据元

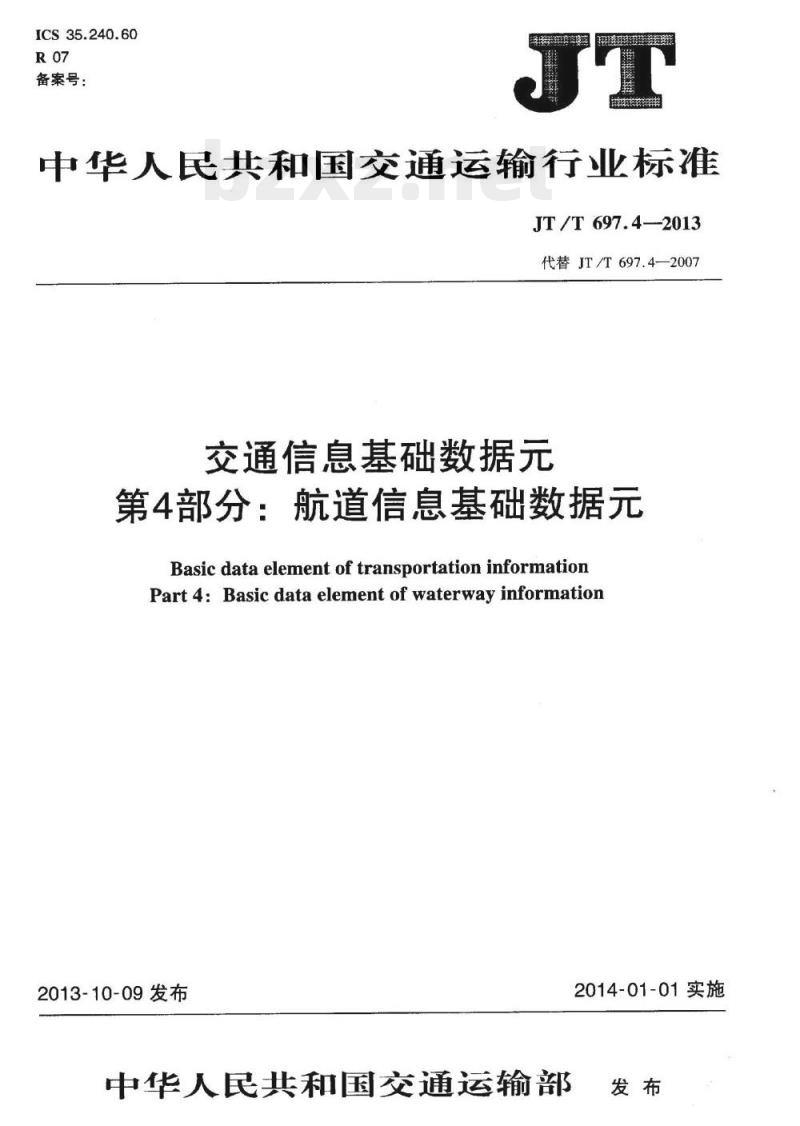

ICS35.240.60
备案号：
中华人民共和国交通运输行业标准JT/T697.4—2013
代替JT/T697.4—2007
交通信息基础数据元
第4部分：航道信息基础数据元
Basic data element of transportation informationPart 4: Basic data element of waterway information2013-10-09发布
中华人民共和国交通运输部
2014-01-01实施

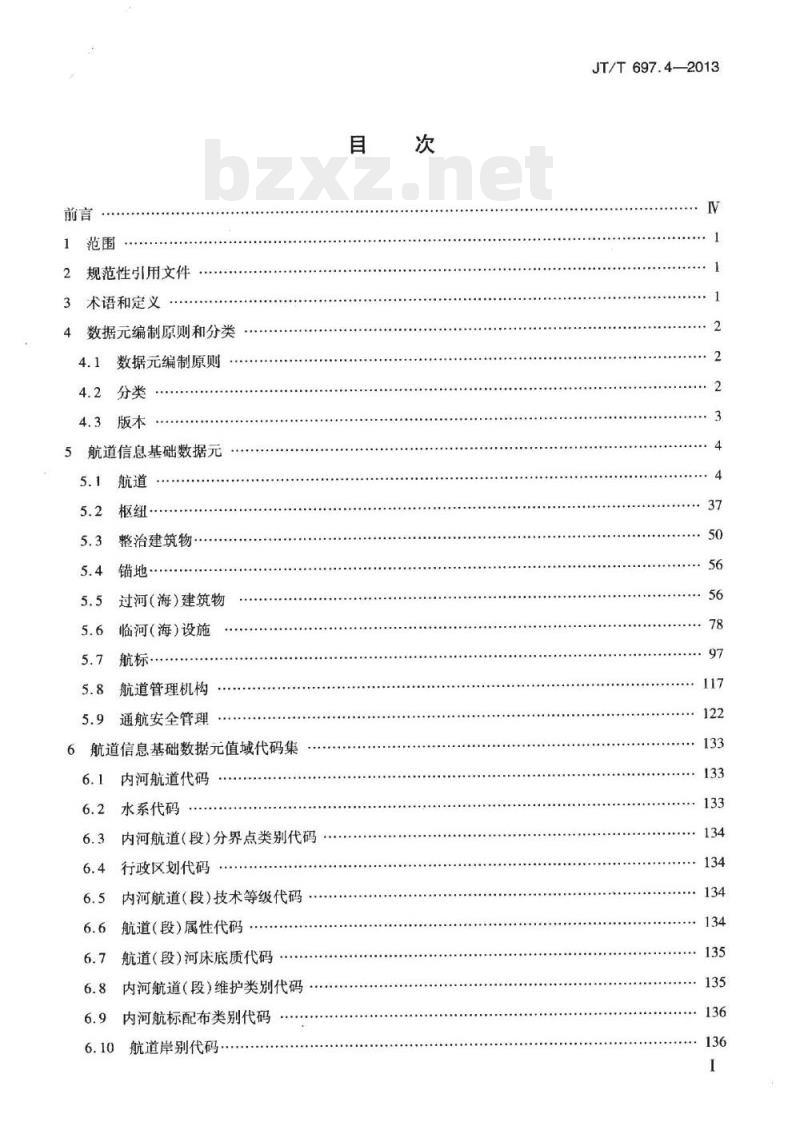

规范性引用文件
术语和定义
数据元编制原则和分类
数据元编制原则
5航道信息基础数据元
整治建筑物·
过河(海)建筑物
临河(海)设施
航道管理机构
通航安全管理
航道信息基础数据元值域代码集6.1
内河航道代码
水系代码
内河航道(段)分界点类别代码
行政区划代码
内河航道（段）技术等级代码
航道（段）属性代码
航道（段)河床底质代码
内河航道(段)维护类别代码
内河航标配布类别代码
航道岸别代码：
JT/T697.4—2013
JT/T697.4—2013

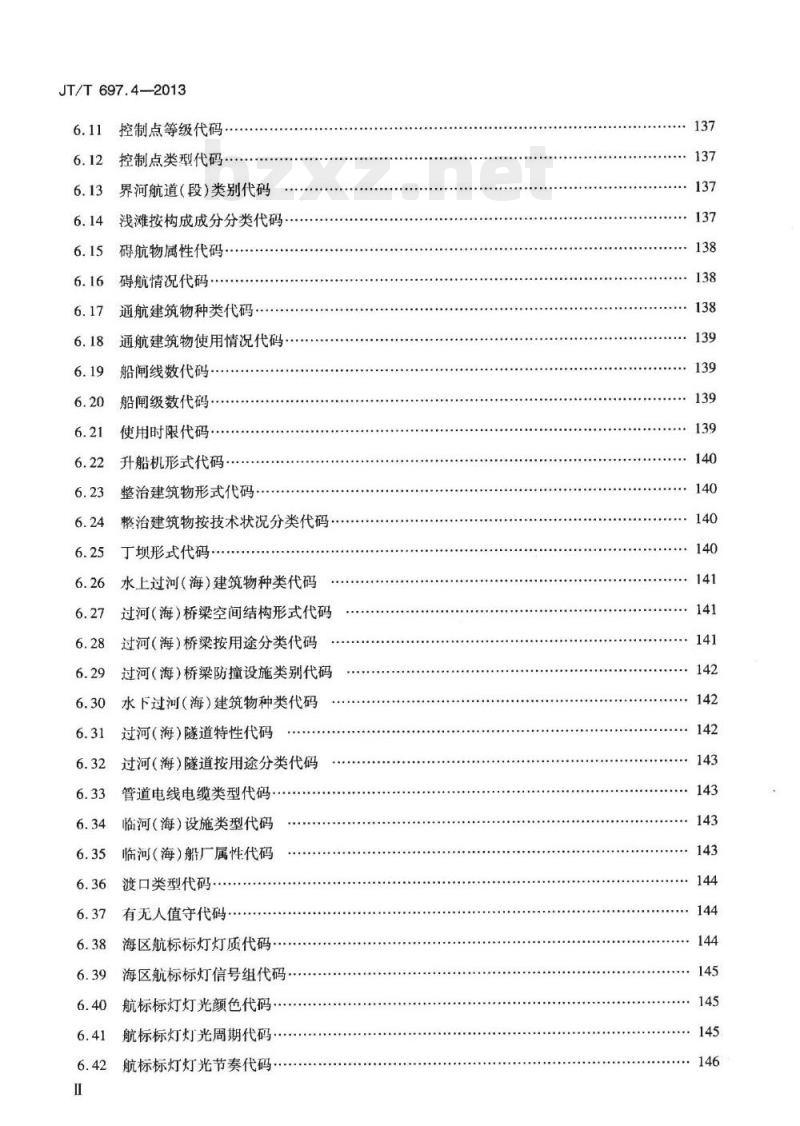

控制点等级代码
控制点类型代码
界河航道（段）类别代码
浅滩按构成成分分类代码·
碍航物属性代码·
碍航情况代码
通航建筑物种类代码
通航建筑物使用情况代码·
船闸线数代码
船闸级数代码·
使用时限代码
升船机形式代码
整治建筑物形式代码
整治建筑物按技术状况分类代码6.25丁坝形式代码·
水上过河（海）建筑物种类代码过河（海）桥梁空间结构形式代码过河（海）桥梁按用途分类代码过河（海）桥梁防撞设施类别代码水下过河（海）建筑物种类代码过河（海）隧道特性代码
过河（海）隧道按用途分类代码管道电线电缆类型代码
临河（海）设施类型代码
临河（海）船厂属性代码
渡口类型代码
有无人值守代码·

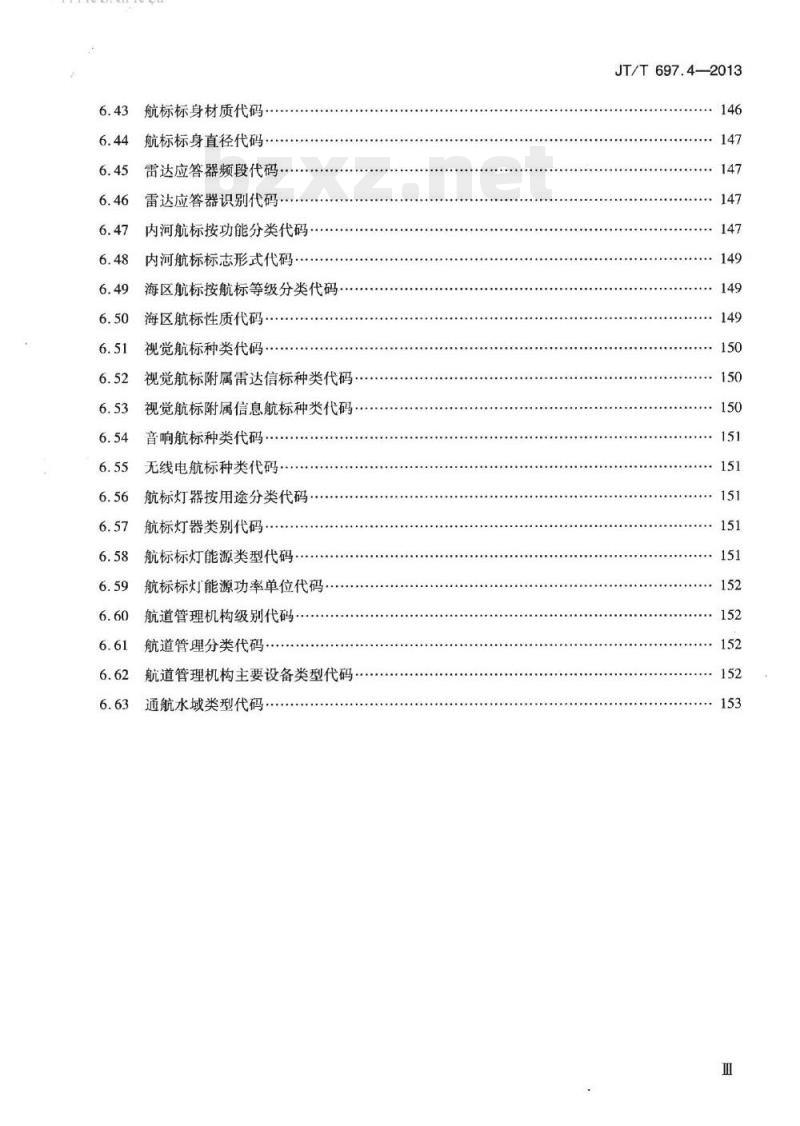

海区航标标灯灯质代码
海区航标标灯信号组代码·
航标标灯灯光颜色代码·
航标标灯灯光周期代码
航标标灯灯光节奏代码
HHiKAOMiKAca
航标标身材质代码
航标标身直径代码
雷达应答器频段代码..
雷达应答器识别代码·
内河航标按功能分类代码
内河航标标志形式代码·
海区航标按航标等级分类代码
海区航标性质代码·
视觉航标种类代码·
视觉航标附属雷达信标种类代码·视觉航标附属信息航标种类代码音响航标种类代码
无线电航标种类代码·
航标灯器按用途分类代码
航标灯器类别代码
航标标灯能源类型代码
航标标灯能源功率单位代码·
航道管理机构级别代码
航道管理分类代码
航道管理机构主要设备类型代码6.63
：通航水域类型代码
JT/T 697.4—2013
：147
：150
HKAOMrKAca
JT/T697.4—2013

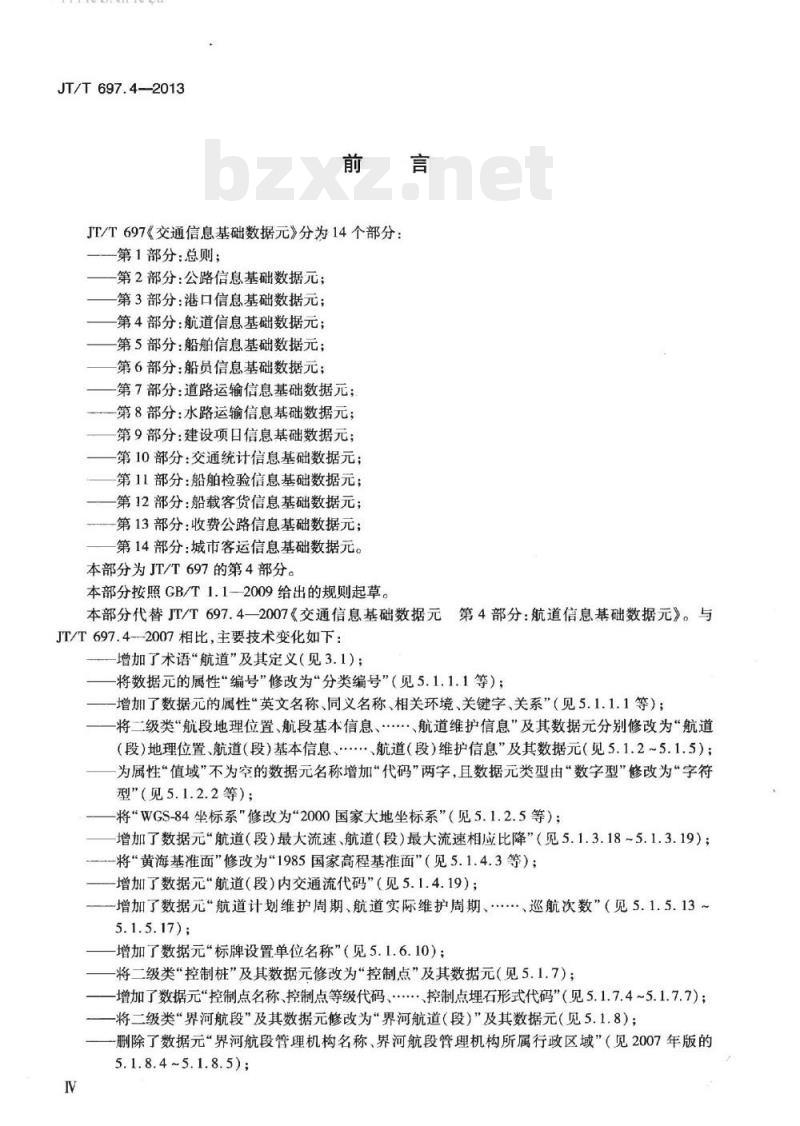

JT/T697《交通信息基础数据元》分为14个部分：第1部分：总则；
第2部分：公路信息基础数据元；第3部分：港口信息基础数据元；第4部分：航道信息基础数据元；第5部分：船舶信息基础数据元；第6部分：船员信息基础数据元；第7部分：道路运输信息基础数据元；第8部分：水路运输信息基础数据元；第9部分：建设项目信息基础数据元；第10部分：交通统计信息基础数据元；第11部分：船舶检验信息基础数据元；第12部分：船载客货信息基础数据元；第13部分：收费公路信息基础数据元；第14部分：城市客运信息基础数据元。本部分为JT/T697的第4部分。
本部分按照GB/T1.1——2009给出的规则起草。本部分代替JT/T697.42007《交通信息基础数据元第4部分：航道信息基础数据元》。与JT/T697.4--2007相比，主要技术变化如下：增加了术语“航道”及其定义（见3.1）：将数据元的属性\编号”修改为“分类编号”（见5.1.1.1等）；增加了数据元的属性“英文名称、同义名称、相关环境、关键字、关系”（见5.1.1.1等）；将二级类“航段地理位置、航段基本信息、·、航道维护信息”及其数据元分别修改为“航道（段）地理位置、航道（段）基本信息、、航道（段）维护信息”及其数据元（见5.1.2~5.1.5）；为属性“值域”不为空的数据元名称增加“代码”两字，且数据元类型由“数字型”修改为“字符型\（见5.1.2.2等）；
将“WGS-84坐标系\修改为“2000国家大地坐标系”（见5.1.2.5等）；增加了数据元航道（段）最大流速、航道（段）最大流速相应比降”（见5.1.3.18~5.1.3.19）；-将“黄海基准面”修改为“1985国家高程基准面”（见5.1.4.3等）；增加了数据元航道（段）内交通流代码”（见5.1.4.19）；-增加了数据元“航道计划维护周期、航道实际维护周期、..…、巡航次数”（见5.1.5.13~5.1.5.17);
增加了数据元“标牌设置单位名称”（见5.1.6.10）；将二级类“控制”及其数据元修改为“控制点”及其数据元（见5.1.7）；增加了数据元“控制点名称、控制点等级代码、.·控制点埋石形式代码”（见5.1.7.4~5.1.7.7）-将二级类“界河航段”及其数据元修改为“界河航道（段）”及其数据元（见5.1.8）；删除了数据元“界河航段管理机构名称、界河航段管理机构所属行政区域”（见2007年版的5.1.8.4~5.1.8.5);
HiKAONiKAca
JT/T697.4—2013wwW.bzxz.Net
修改了数据元“浅滩最大流速、浅滩最大流速相应比降”（见5.1.11.8~5.1.11.9）；-将二级类航道断面”修改为“航道断面水力特征”（见5.1.12）；-增加了二级类“水位信息、通行控制台、碍航物”及其数据元（见5.1.13~5.1.15）；增加了数据元枢纽审批单位名称、枢纽审批义号、...、枢纽监理单位名称”（见5.2.1.10~5.2.1.16);
删除了数据元“船闸名称”（见2007年版的5.2.2.4.1）；将数据元“船闸属性、船闸级别\分别修改为“船闸线数代码、船闸级数代码”（见5.2.2.4.1~5.2.2.4.2);
删除了数据元船闸设计单位、船闸施工单位、·…船闸管理单位”（见2007年版的5.2.2.4.8~5.2.2.4.11);
增加了数据元\船闸设标情况、船闸使用时限代码、船闸通航规则”（见5.2.2.4.8~5.2.2.4.10）；增加了级类“整治建筑物、锚地”、二级类“整治建筑物基本信息、堤坝”及其数据元（见5.3~5.4)；
增加了数据元“水上过河（海）建筑物设计单位名称、水上过河（海）建筑物建设单位名称、·、水上过河（海）建筑物监理单位名称”（见5.5.1.1.10~5.5.1.1.13）；-增加了数据元“桥梁通航孔编号、桥梁通航孔间距、·、桥染通航规则”（见5.5.1.2.13~5.5.1.2.29);
增加了数据元“水下过河（海）建筑物设计单位名称、水下过河（海）建筑物建设单位名称、**、水下过河（海）建筑物监理单位名称”（见5.5.2.1.10~5.5.2.1.13）；增加了三级类“隧道”及其数据元（见5.5.2.2）；增加了二级类“管道电线电缆”及其数据元（见5.5.3）；增加了数据元“临河（海）设施设计单位名称、临河(海)设施建设单位名称、.、临河（海）设施监理单位名称”（见5.6.1.9~5.6.1.12）；-增加了数据元“临河（海）船厂年修船总吨位、临河（海）船厂年拆船总吨位、\.、临河（海）船厂法定代表人”（见5.6.5.3~5.6.5.7)；增加了三级类渡口、取（排）水口、船坞”及其数据元（见5.6.6~5.6.8）；修改了一级类“航标”中的数据元编排格式，为其增加二级类“航标信息、内河航标、海区航标、灯器、能源”、三级类“航标基本信息、航标标灯基本信息、、尤线电航标”及其数据元(见5.7.1~5.7.5)；
将“航道管理机构及养护力量”修改为“航道管理机构”（见5.8等）；修改了数据元“航道管理机构名称、航道管理机构所属行政区域”（见5.8.1.1~5.8.1.2）；增加了数据元“航道管理分类代码、航道管理机构所辖航道范围、航道管理机构主要职责”(见5.8.1.8~5.8.1.10)；
增加了一级类“通航安全管理”、二级类“通航水域、特殊功能水域、……、航行警（通）告”及其数据元（见5.9.1~5.9.6）；
补充了“航道（段）属性代码”值域（见6.6）；增加了“航道（段）河床底质代码”值域（见6.7）；增加了“控制点等级代码、控制点类型代码”值域（见6.11~6.12）补充了“浅滩按构成成分分类代码”值域（见6.14）；增加了“碍航物属性代码、碍航情况代码”值域（见6.15~6.16）；-增加了“使用时限代码”值域（见6.21）；-增加了“整治建筑物形式代码、整治建筑物按技术状况分类代码、丁坝形式代码”值域（见6.23~6.25)；
HTKAOMIKAca
JT/T697.4—2013
-增加了“过河（海）桥梁防撞设施类别代码”值域（见6.29）；补充了“水下过河（海）建筑物种类代码\值域（见6.30）；-增加了“过河（海）隧道特性代码、过河（海）隧道按用途分类代码、管道电线电缆类型代码”值域（见6.31~6.33)；
补充了“临河（海）设施类型代码”值域（见6.34）；增加了临河（海）船厂属性代码、渡口类型代码、…、雷达应答器识别代码”值域（见6.35~6.46);
增加了“内河航标标志形式代码、海区航标按航标等级分类代码、…、航标灯器类别代码”值域（见6.48~6.57)；
修改了“航标标灯能源类型代码”值域（见6.58）；-增加了“航标标灯能源功率单位代码”值域（见6.59）；增加了“航道管理分类代码”值域（见6.61）；修改了“航道管理机构主要设备类型代码\值域（见6.62）；-增加了“通航水域类型代码\值域（见6.63）。本部分出交通运输部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中交水运规划设计院有限公司、交通运输部科学研究院本部分主要起草人：全淑贞、黄莉莉、唐菁、段成民、钱贞国、刘柳杨、叶劲松、崔应寿、孙召春、吴静媛。
本部分所代替标准的历次版本发布情况为：JT/T697.4—2007。HHiKAOMiKAca
交通信息基础数据元
第4部分：航道信息基础数据元
JT/T 697.4—2013
JT/T697的本部分规定了航道信息基础数据元编制原则和分类、航道信息基础数据元及数据元值域代码集。
本部分适用于交通运输行业建立航道及通航安全管理数据库的主要技术指标和有关信息系统所涉及的航道数据的采集、交换与共享，其他涉及航道相关信息数据项需引用标准的信息系统或文件也可参照本部分执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注月期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2260
GB/T4696
GB5863
GB/T17765
GB50139
JTJ203
JTJ/T204
JTJ287
JT/T697.1
JT/T697.3
3术语和定义
中华人民共和国行政区划代码
中国海区水上助航标志
内河助航标志
航标术语
内河通航标准
水运工程测量规范
航道工程基本术语标准
内河航道维护技术规范
沿海无线电指向标一差分全球定位系统播发标准交通信息基础数据元第1部分：总则交通信息基础数据元第3部分：港口信息基础数据元中国河流代码
下列术语和定义适用于本文件。3.1
航道waterway;navigation channel中华人民共和国沿海、江河、湖泊、水库、渠道和运河内可供船舶、排筱在不同水位期通航的水域。3.2
航段waterwayreach
内河航道上的一段。在下列情况下，内河航道划分成航段：当航道所在水系发生变化；
当航道现状技术等级或定级技术等级发生变化；当航道所在省级行政区域发生变化；1
HiKAiKAa
JT/T697.4-2013
当省级航道管理机构发生变化；当航道所在水域类型发生变化；当出现重复航段；
当航段维护类别发生变化；
当航标配布类别发生变化；
在主控点处，划分的航段单程原则上不小于1km。枢纽hinge
根据水资源综合利用要求，在河流、运河、渠道上建设的用途不同，又互相协调的一组水工建筑物的综合体。一般包括挡水、泄水、通航、发电和引水建筑物4
数据元编制原则和分类
数据元编制原则
航道信息基础数据元的分类方法、数据元编制规则、数据元值域引用代码编制规则应符合JT/T697.1的规定。
4.2分类
4.2.1根据JT/T697.1的规定，航道代码为HD。4.2.2根据航道管理对象和管理业务信息的基本内容和属性，航道信息基础数据元划分为九大类：航道、枢纽、整治建筑物、锚地、过河（海）建筑物、临河（海）设施、航标、航道管理机构、通航安全管理。具体分类如表1所示。
分类编号
HD010100
HD010200
HD010300
HD010400
HIX010500)
HD010600
HD010700
HD010800
ID010900
HD011000
HD011100
HD011200
HD011300
HD011400
HD011500
航道概况
航道(段)地理位置
航道(段)基本信息
航道（段）辅助信息
航道(段维护信息
航道标牌
控制点
界河航道（段）
分叉辅航段
瓶颈区段
主要浅滩
航道断面水力特征
水位信息
通行信号台
碍航物
航道信息基础数据元分类
分类编号
HD020100
HD0202
HD020201
HD020202
HD020203
HD020204
HD020205
HD020206
HID020207
HD030100
HD030200O
HD0501
枢纽基本信息
通航建筑物
通航建筑物基本信息
通航建筑物货物通过量
通航建筑物旅客通过量
升船机
可通航节制闸
整治建筑物
整治建筑物基本信息
过河（海）建筑物
水上过河(海)建筑物
iKAOiKAca
分类编号
HD050101
HD050102
HD050103
HD0502
HD050201
HD050202
HD050300
HD060100
HD060200
HD060300
HD060400
HD060500
HD060600
HD060700
HD060800
HD0701
HD070101
HD070102
HD070103
HD070104
4.3版本
水上过河（海)建筑物
基本信息
水下过河（海)建筑物
水下过河（海）建筑物
基本信息
管道电线电缆
临河（海）设施
临河（海)设施基本信息
临河（海）设施位置信息
码头泊位
抽排水站
临河（海)船厂
取(排)水口
航标信息
航标基本信息
航标标灯基本信息
航标标身基本信息
表1(续）
本部分所规定的数据元，其版本均为V2.0。分类编号
HD070105
HD070106
HD070200
HD0703
HD070301
HD070302
HD070303
HD070304
HD070400
HD070500
HD080100
HD080200
HD080300
HD090100
HD090200
HD090300
HD090400
HD090500
HD090600
雷达应答器
内河航标
海区航标
JT/T697.4-—2013
海区航标基本信息
视觉航标
音响航标
无线电航标
航道管理机构
航道管理机构基本信息
航道管理机构联系人
航道管理机构拥有的设
备数据
通航安全管理
通航水域
特殊功能水域
人工岛（礁）
水上水下活动船舶及
航行警（通）告
JT/T697.4—2013
5航道信息基础数据元
5.1航道
航道概况
5.1.1.1内河航道编码
分类编号：HD010100001
数据元名称：内河航道编码
英文名称：InlandWaterwayCode中文全拼：nei-he-hang-dao-bian-ma定义：用于唯一标识内河航道的编码。数据元类型：字符型
数据格式：n10
值域：见6.1
5.1.1.2航道名称
分类编号：HD010100002
数据元名称：航道名称
英义名称：WaterwayName
中文全拼：hang-dao-ming-cheng定义：根据航道所在河流名称或历史沿用名称而命名的航道名称。数据元类型：字符型
数据格式：an..100
5.1.1.3航道概况介绍
分类编号：HD010100003
数据元名称：航道概况介绍
英文名称：GeneralSituationlntroductionOfWaterway中文全拼：hang-dao-gai-kuang-jie-shao定义：航道基本情况的文字介绍。数据元类型：字符型
数据格式：.ul
5.1.2航道（段）地理位置
5.1.2.1内河航道（段）所在河流名称分类编号：HD010200001
数据元名称：内河航道（段）所在河流名称英文名称：NameOfRiverWherelnlandWaterwayOrWaterwayReachlsLocated中文全拼：nei-he-hang-dao-duan-suo-zai-he-liu-ming-cheng同义名称：航道所在河流名称
相关环境：交通统计信息系统
定义：内河航道（段）所在河流、湖泊、水库、渠道和运河的名称，库区和湖区航道指水库或湖泊名称。
关键字：内河、航道、航段、河流、名称4
数据元类型：字符型
数据格式：an..60
5.1.2.2内河航道（段）所在河流代码分类编号：HD010200002
数据元名称：内河航道（段）所在河流代码英文名称：CodeOfRiverWhereInlandWaterwayOrWaterwayReachlsLocated中文全拼：nei-he-hang-dao-duan-suo-zai-he-liu-dai-ma同义名称：运输船舶航行水系
相关环境：交通统计信息系统
JT/T697.4-2013
定义：用于标识内河航道（段）所在河流的编码，对于没有河流代码的河流，河流代码可用河流、水库或湖泊所在水系代码代替。
关键字：内河、航道、航段、河流、代码数据元类型：字符型
数据格式：al..2
值域：见6.2
5.1.2.3航道（段）起点名称
分类编号：HD010200003
数据元名称：航道（段）起点名称英文名称：InitialPointNameOfWaterwayOrWaterwayReach中文全拼：hang-dao-duan-qi-dian-ming-cheng定义：航道（段）起点所在地区的有代表意义的地名、建筑物名称等可用于标识航道（段）起点的中文名称。
关键字：航道、航段、起点、名称数据元类型：字符型
数据格式：an..100
5.1.2.4内河航道（段）起点分界点类别代码分类编号：HD010200004
数据元名称：内河航道（段）起点分界点类别代码英文名称：DividingPointKindsCodeOflnlandWaterwayOrWaterwayReachInitialPoint中文全拼：nei-he-hang-dao-duan-qi-dian-fen-jie-dian-lei-bie-dai-ma定义：内河航道（段）起点的分界点类别代码，指起点是哪种行政区域发生变化的分界点。关键字：内河、航道、航段、起点、分界点、代码数据元类型：字符型
数据格式：nl
值域：见6.3
5.1.2.5航道（段）起点经度
分类编号：HD010200005
数据元名称：航道（段）起点经度英文名称：InitialPointLongitudeOfWaterwayOrWaterwayReach中文全拼：hang-dao-duan-qi-dian-jing-du定义：航道（段）起点的经度，采用2000国家大地坐标系。关键字：航道、航段、起点、经度关系：与航道（段）起点纬度连用。5
