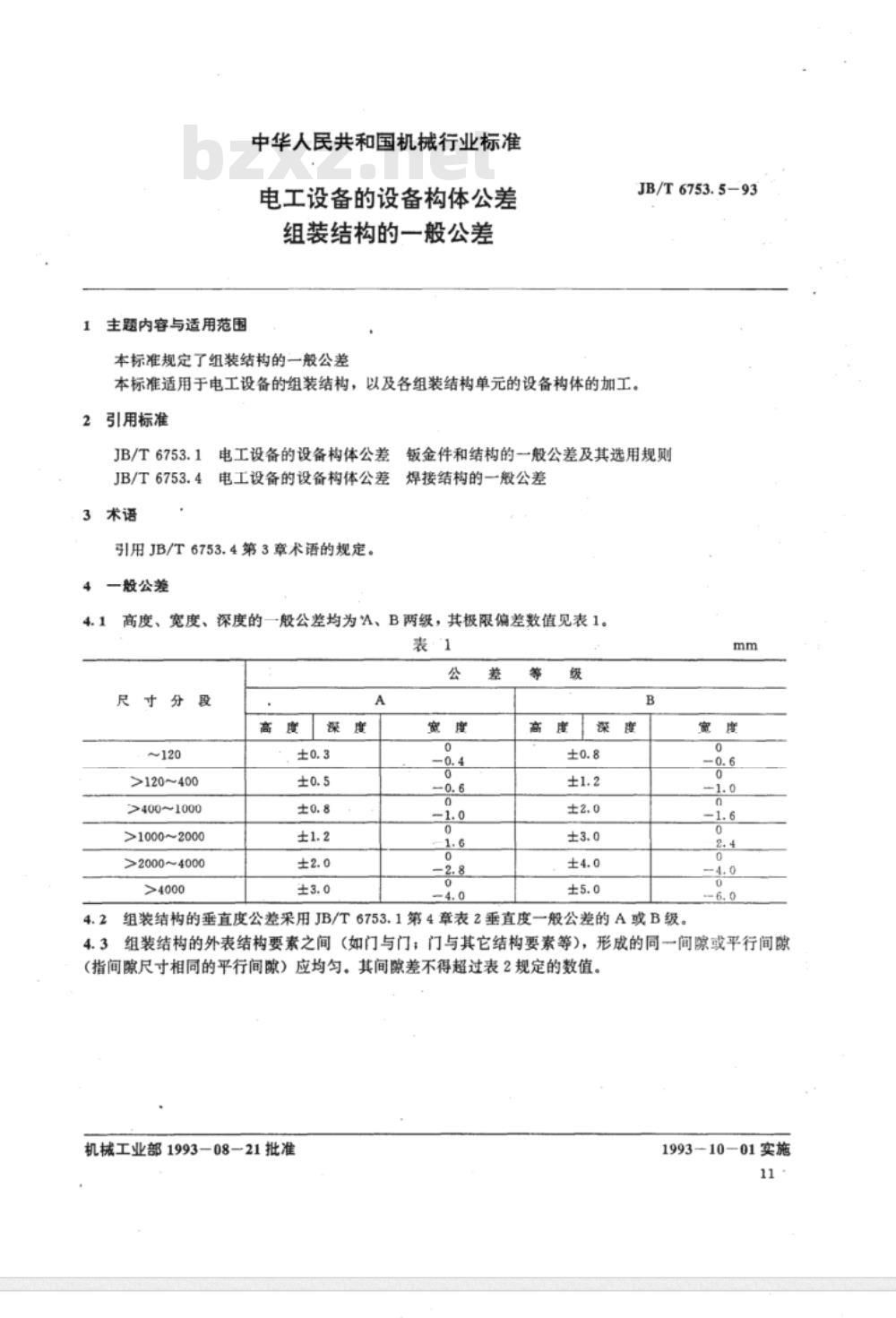

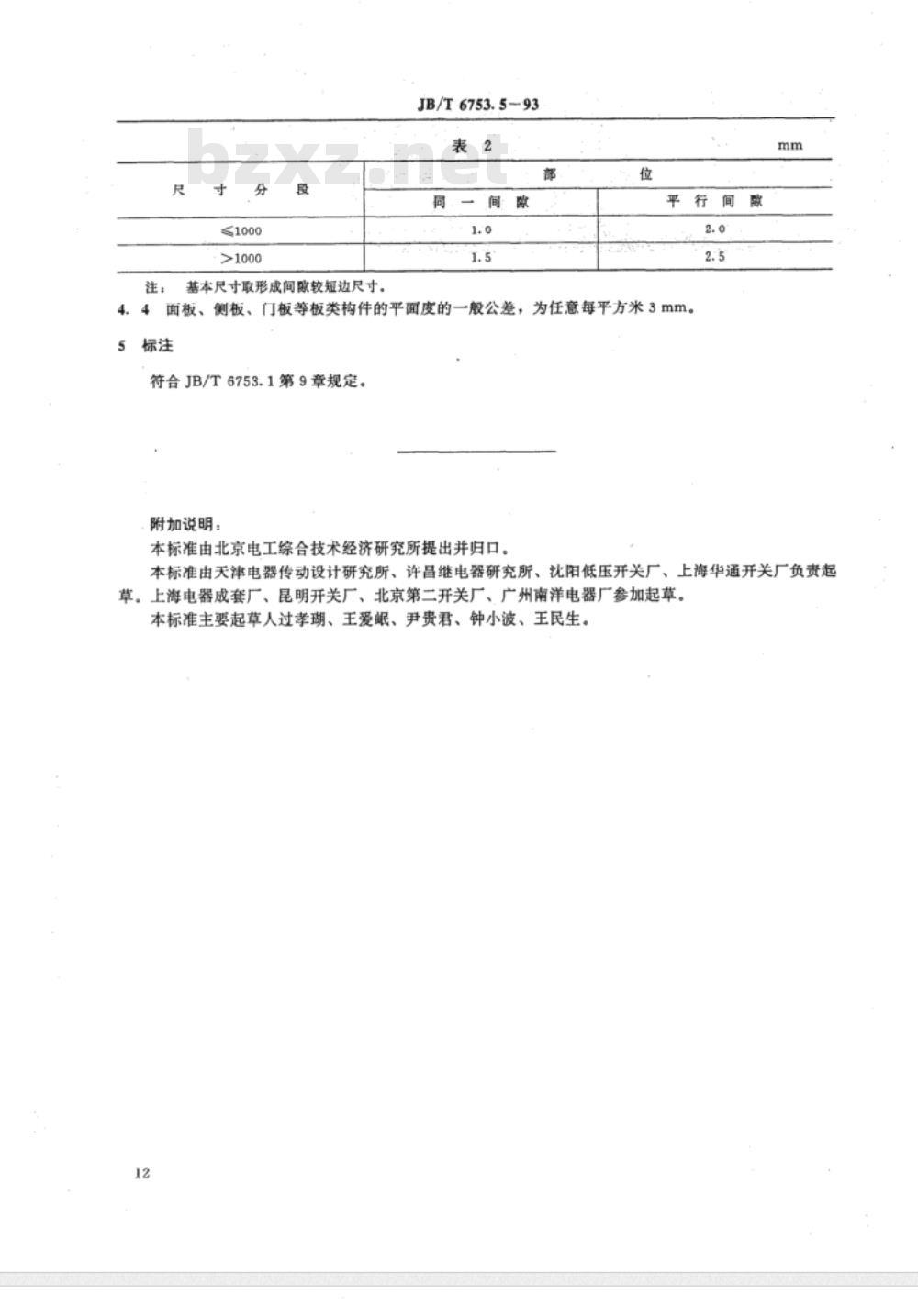

中华人民共和国机械行业标准 电工设备的设备构体公差 组装结构的一般公差 本标准规定了组装结构的一般公差，适用于电工设备的组装结构，以及各组装结构单元的设备构体的加工。 2 引用标准 JB/T6753.1 电工设备的设备构体公差 钣金件和结构的一般公差及其选用规则 JB/T6753.4 3 术语 本标准引用JB/T6753.4第3章术语的规定。 4 一般公差 4.1 高度、宽度、深度的一般公差均分为A、B两级，极限偏差数值见表1。 表1 高度、宽度、深度的公差 尺寸分段（mm） 高度 宽度 深度 ≤120 ±0.3 ±0.4 ±0.8 >120~400 ±0.5 ±0.6 ±1.2 >400~1000 ±0.8 ±1.0 ±2.0 >1000~2000 ±1.2 ±1.6 ±3.0 >2000~4000 ±2.0 ±2.4 ±4.0 >4000 ±3.0 ±4.0 ±5.0 4.2 组装结构的垂直度公差采用JB/T6753.1第4章表2垂直度一般公差的A或B级。 4.3 组装结构的外表结构要素之间（如门与门、门与其他结构要素等）形成的同一间隙或平行间隙，应均匀。其间隙差不得超过表2规定的数值。 表2 平行间隙的公差 尺寸分段（mm） 平行间隙 ≤1000 1.0 >1000 1.5 4.4 面板、侧板、门板等板类构件的平面度的一般公差为每平方米不大于3mm。 5 标注 符合JB/T6753.1第9章规定，标注应遵循标准要求。 附加说明： 本标准由北京电工综合技术经济研究所提出并归口，由天津电气传动设计研究所、许昌继电器研究所、沈阳低压开关厂、上海华通开关厂负责起草。上海电器成套厂、昆明开关厂、北京第二开关厂、广州南洋电器厂参加起草。主要起草人包括过孝瑚、王爱眠、尹贵君、钟小波、王民生。
