【机械行业标准(JB)】 中小型水轮机转轮静平衡试验规程

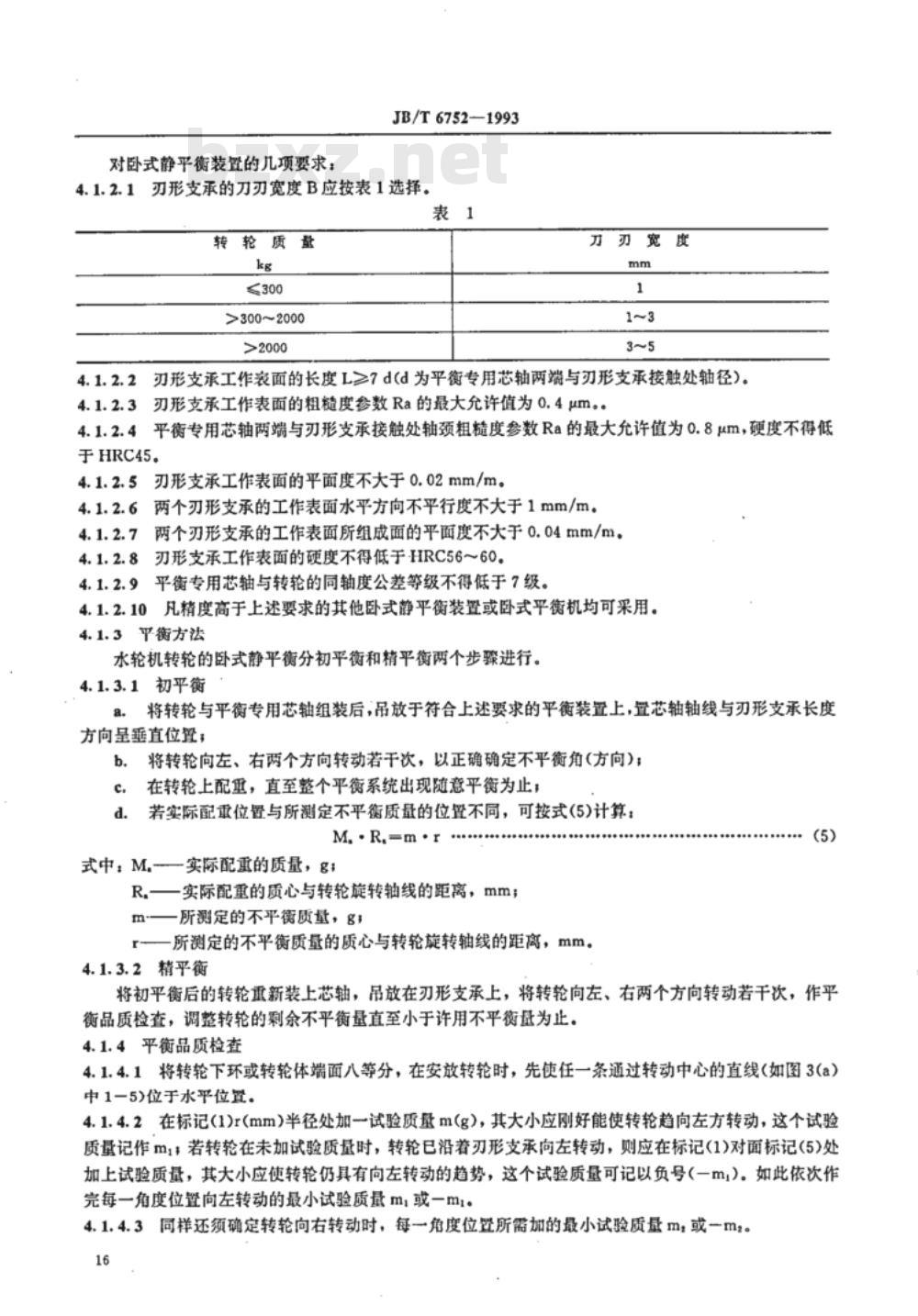

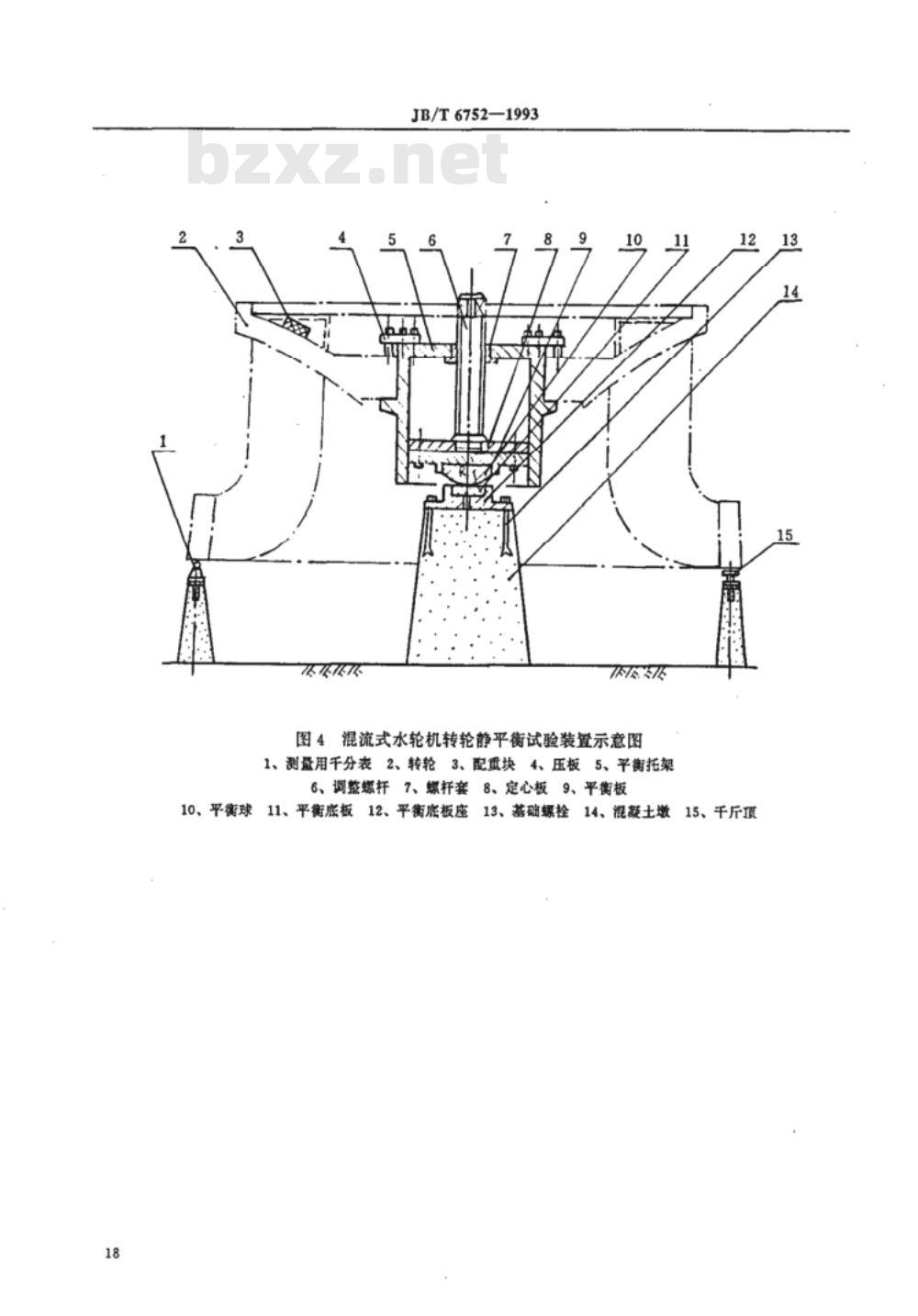

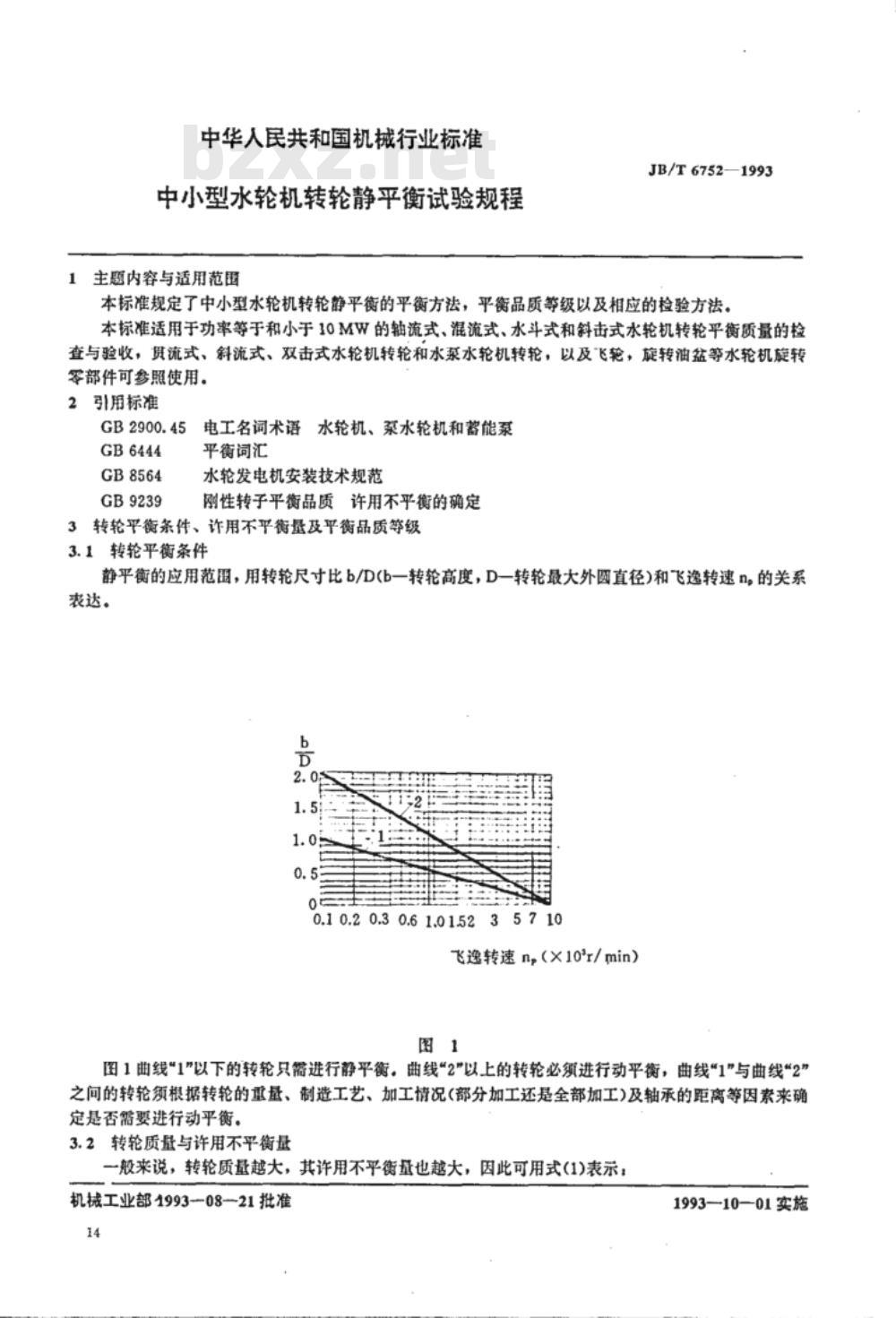

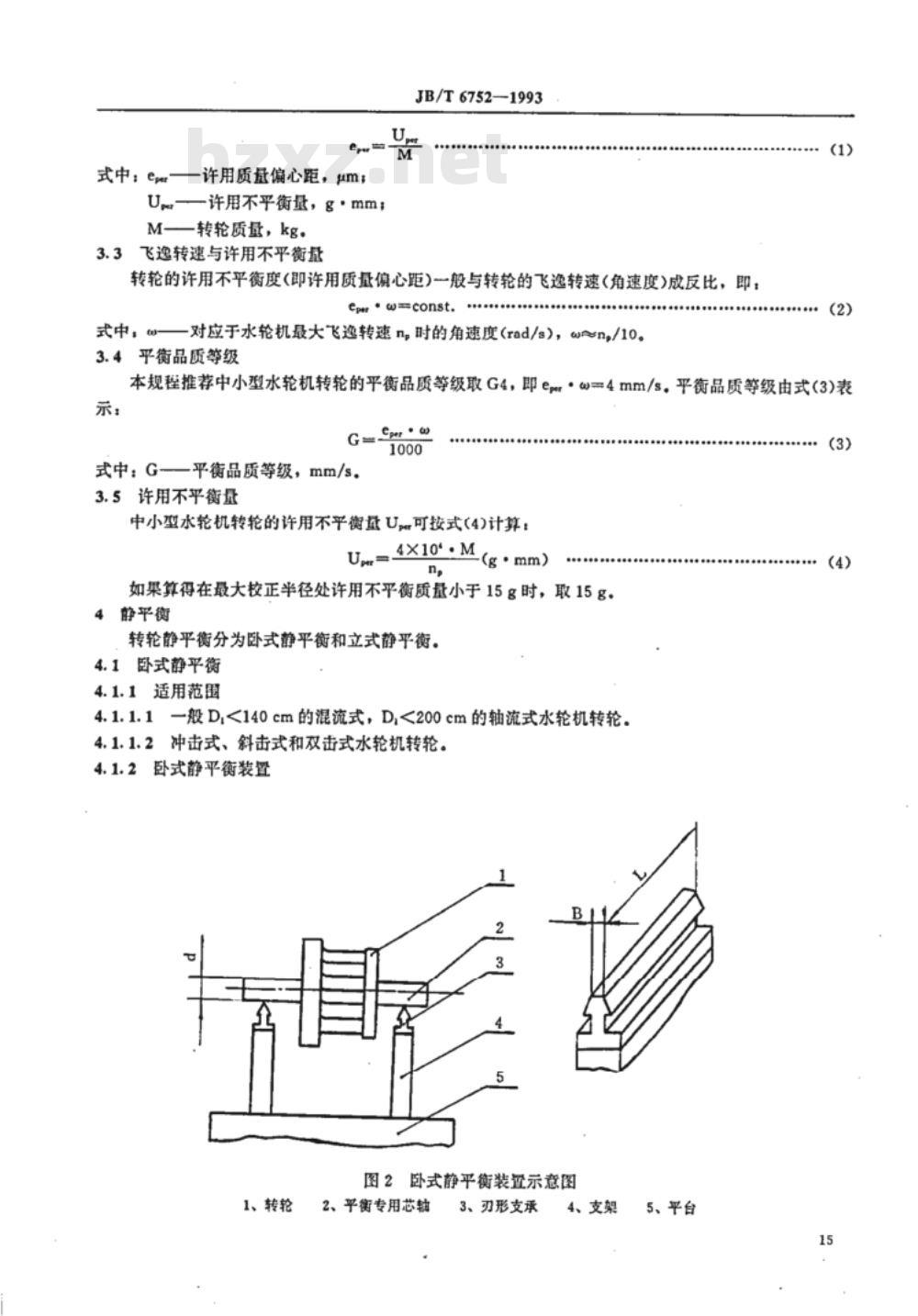

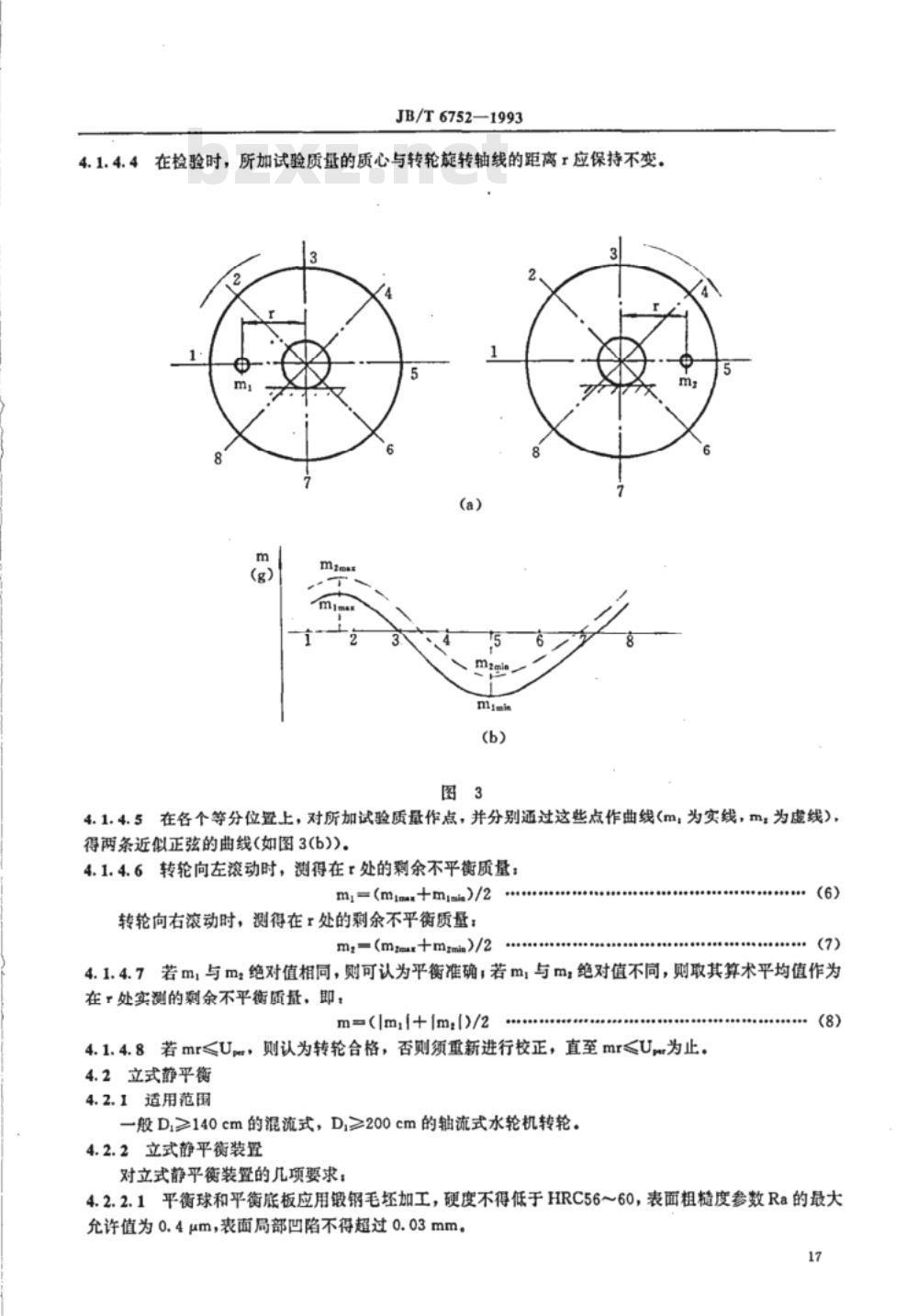

中华人民共和国机械行业标准 中小型水轮机转轮静平衡试验规程 JB/T6752—1993 本标准规定了中小型水轮机转轮静平衡的平衡方法、平衡品质等级以及相应的检验方法。适用于功率等于或小于10MW的轴流式、混流式、水斗式和斜击式水轮机转轮的平衡质量检查与验收。对于贯流式、斜流式、双击式水轮机转轮及水泵水轮机转轮，以及飞轮、旋转油盆等水轮机旋转零部件，可参照使用。 2 引用标准 GB2900.45 电工名词术语 GB6444 水轮机、水轮机和蓄能泵 GB8564 GB9239 平衡词汇 水轮发电机安装技术规范 刚性转子平衡品质许用不平衡的确定 3 转轮平衡条件、许用不平衡量及平衡品质等级 3.1 转轮平衡条件 静平衡的应用范围，可以通过转轮尺寸比b/D (b为转轮高度，D为转轮最大外圆直径)和飞逸转速n的关系表达。 b/D 2.05 1.5 1.0 0.5 0.1 飞逸转速n（×10°r/min） 图1显示了转轮静平衡的相关要求。曲线1以下的转轮只需进行静平衡，而曲线2以上的转轮必须进行动平衡，曲线1与曲线2之间的转轮需根据转轮的重量、制造工艺、加工情况及轴承的距离等因素来确定是否需要进行动平衡。 3.2 转轮质量与许用不平衡量 一般来说，转轮质量越大，其许用不平衡量也越大。可以通过以下公式计算： U = 许用不平衡量，g·mm M = 转轮质量，kg 3.3 飞逸转速与许用不平衡度 转轮的许用不平衡度（即许用质量偏心距）一般与转轮的飞逸转速（角速度）成反比。 3.4 平衡品质等级 本规程推荐中小型水轮机转轮的平衡品质等级取G4，振动速度w=4mm/s。平衡品质等级由公式计算得出： G = 1000/w 3.5 许用不平衡量 中小型水轮机转轮的许用不平衡量U可以按以下公式计算： U = 4×10^(-3)·M 4 转轮静平衡 转轮静平衡分为卧式静平衡和立式静平衡两种。 4.1 卧式静平衡 4.1.1 适用范围 适用于D<140cm的混流式和D<200cm的轴流式水轮机转轮，以及冲击式、斜击式和双击式水轮机转轮。 4.1.2 卧式静平衡装置 卧式静平衡装置的要求包括刃形支承的刀刃宽度、刃形支承工作表面的粗糙度、平衡专用芯轴的粗糙度和硬度等。 4.1.3 平衡方法 卧式静平衡分为初平衡和精平衡两个步骤。初平衡包括转轮与平衡专用芯轴组装后，进行不平衡质量的测定及配重；精平衡则要求在精确控制下进一步调整不平衡度。 4.1.3.1 初平衡 初平衡步骤中，将转轮与平衡专用芯轴组装后，吊放于符合要求的平衡装置上，通过转动转轮，测定不平衡角度，并进行配重。 4.1.3.2 精平衡 精平衡时，进一步调整配重的位置和质量，以确保转轮达到理想的平衡状态。
