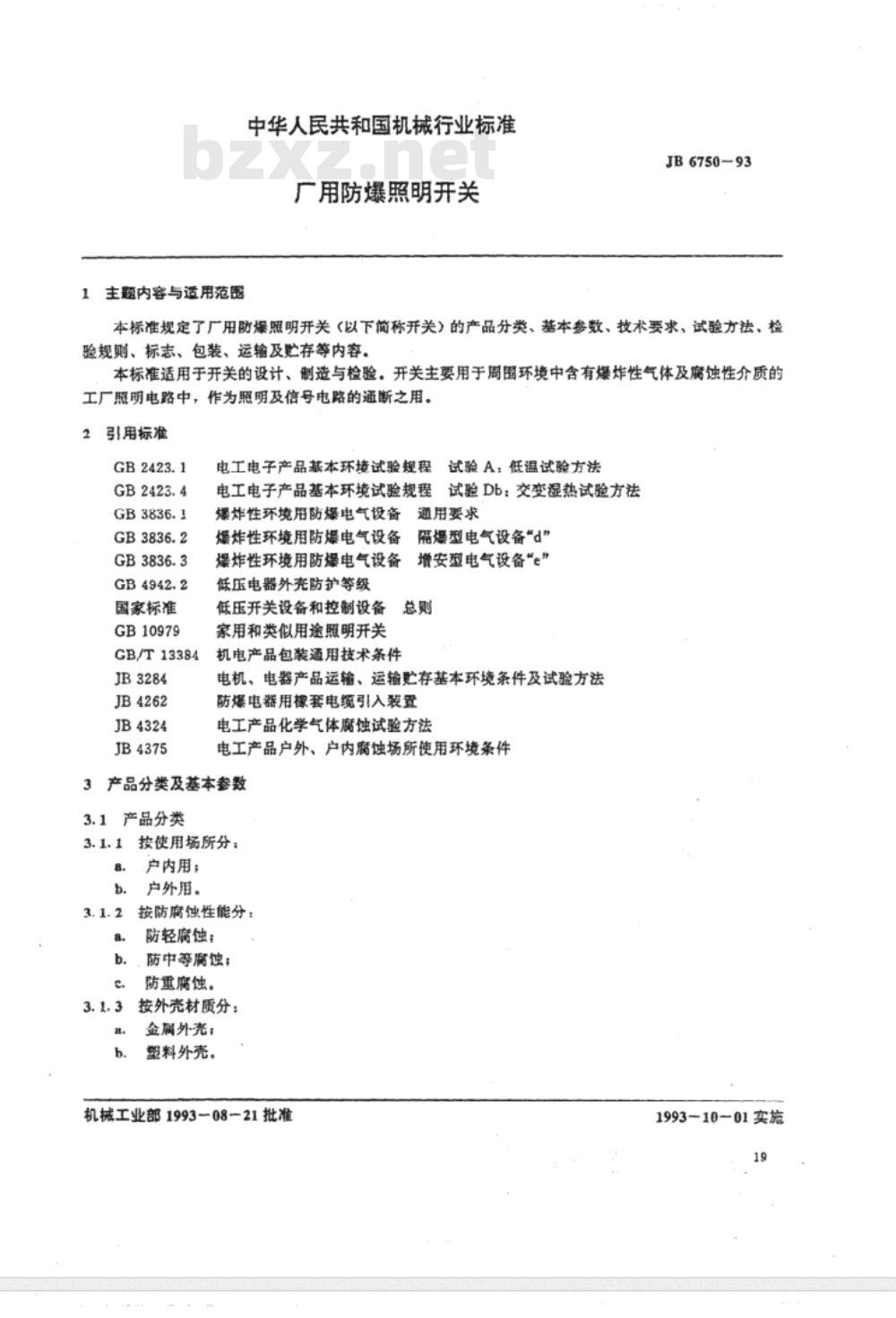

【机械行业标准(JB)】 厂用防爆照明开关

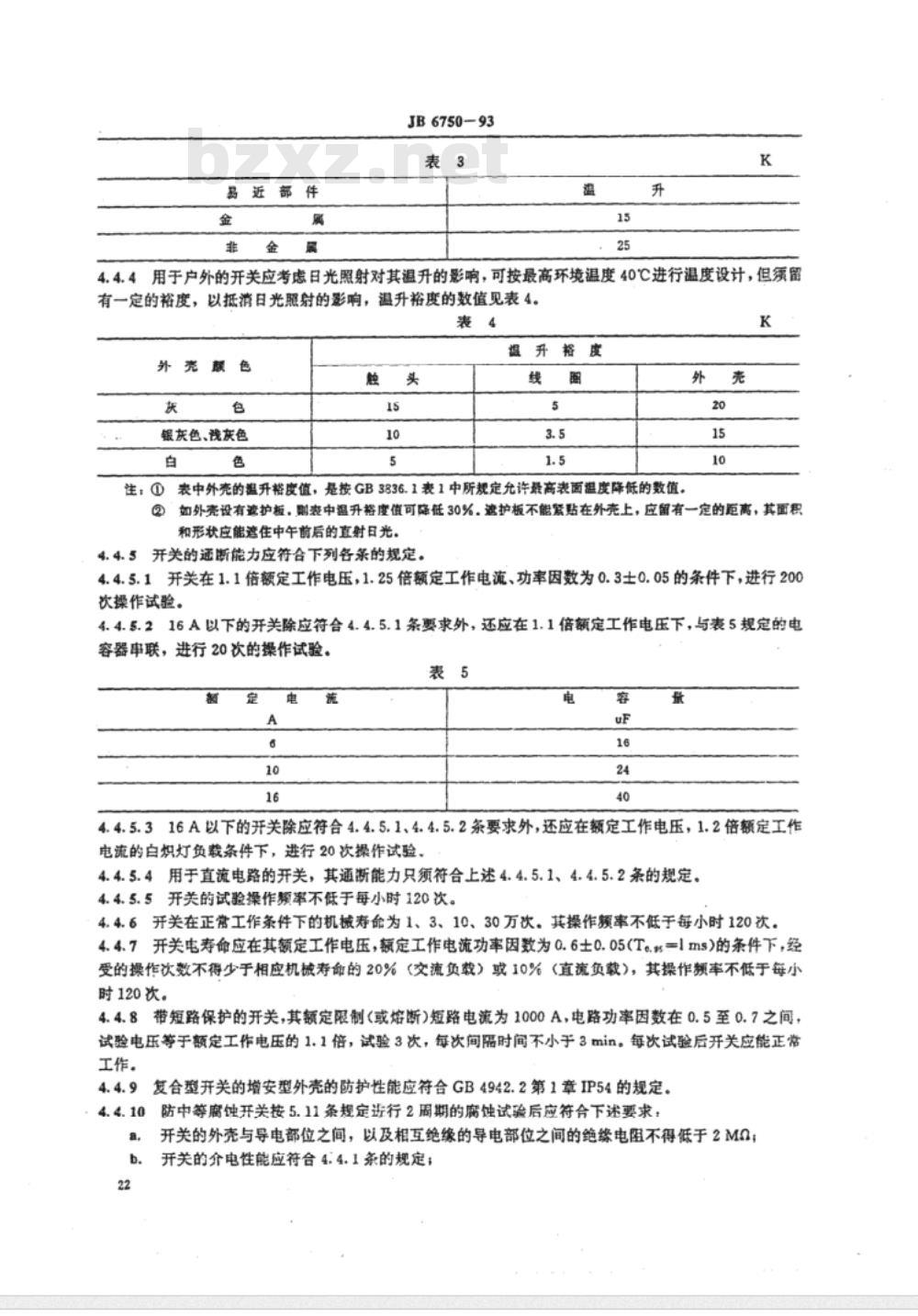

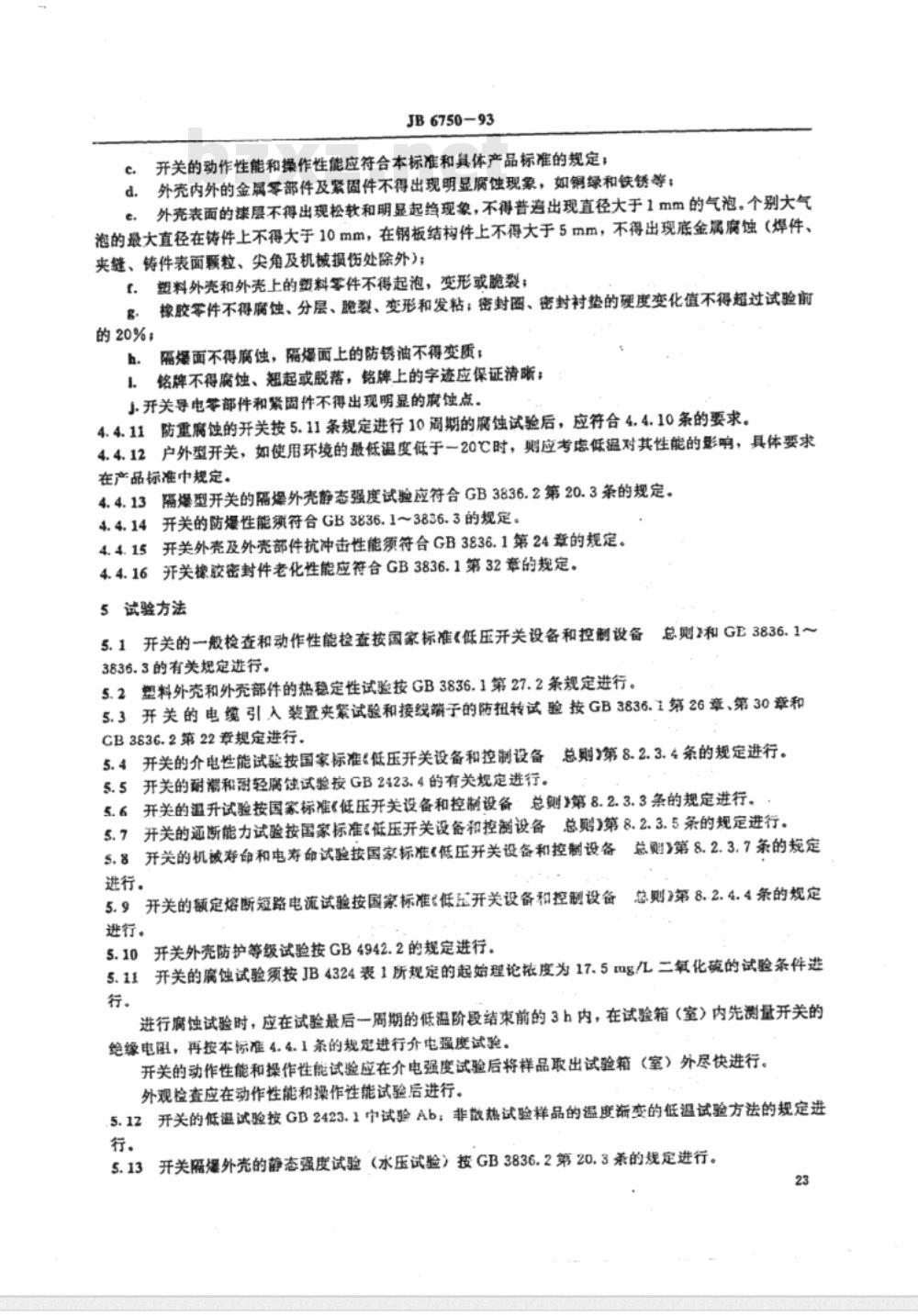

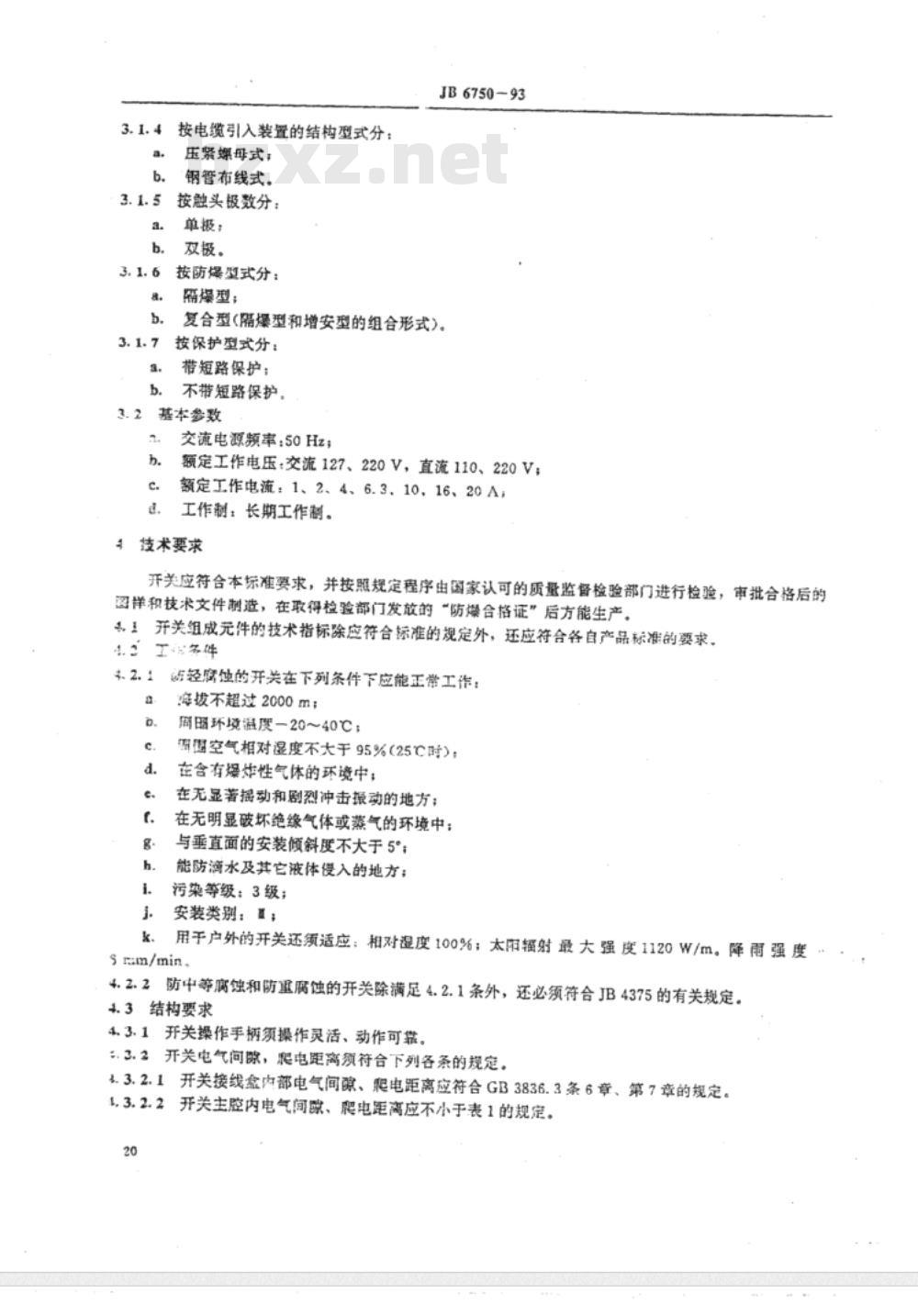

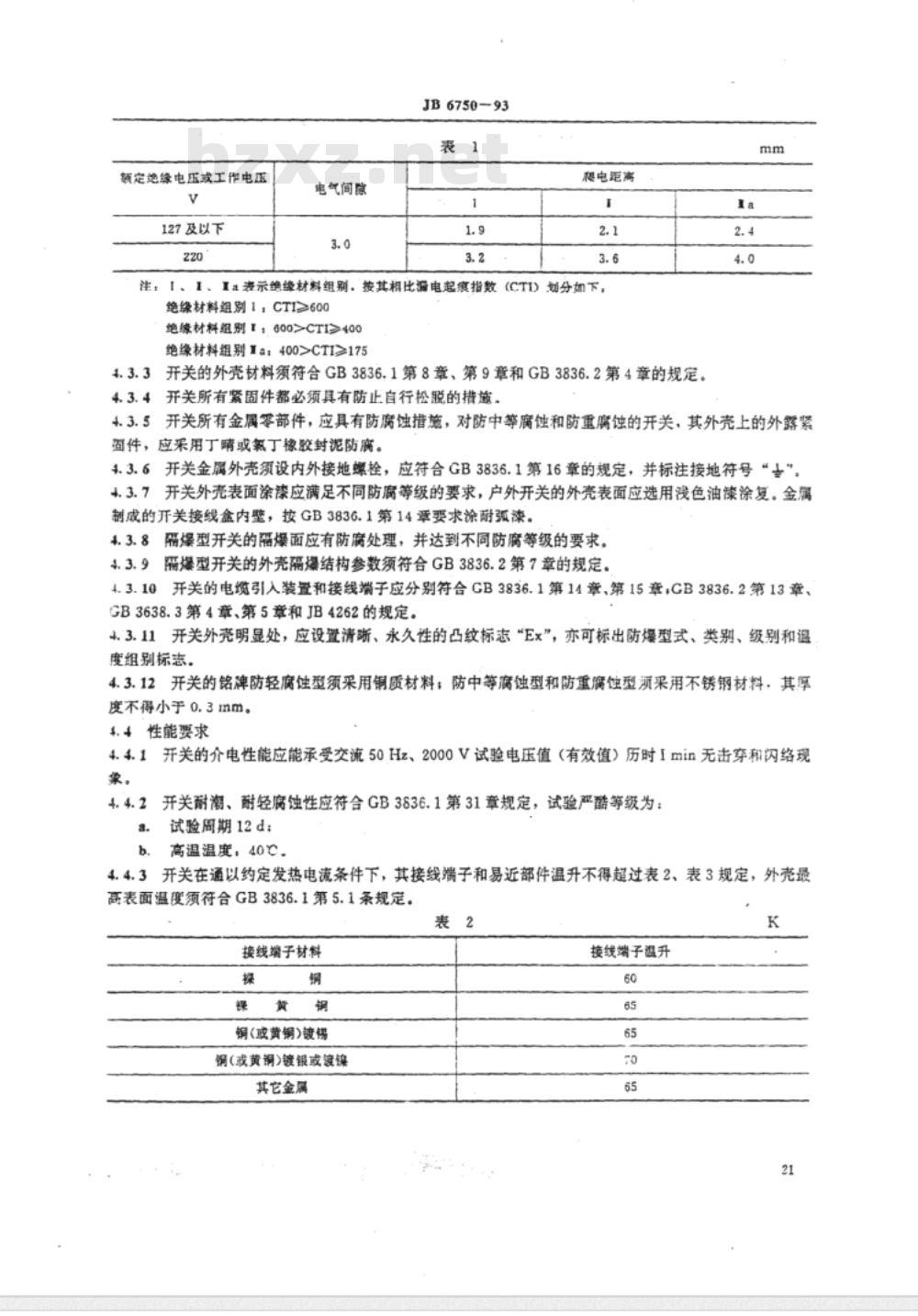

中华人民共和国机械行业标准 厂用防爆照明开关 JB6750-93 1 主题内容与适用范围 本标准规定了厂用防爆照明开关（以下简称开关）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存等内容。本标准适用于开关的设计、制造与检验。开关主要用于周围环境中含有爆炸性气体及腐蚀性介质的工厂照明电路中，作为照明及信号电路的通断之用。 2 引用标准 GB2423.1 低温试验方法 GB2423.4 交变湿热试验方法 GB3836.1 爆炸性气体环境用防爆电气设备 GB3836.2 防爆电气设备外壳防护等级 GB3836.3 爆炸性气体环境用防爆电气设备的试验方法 GB4942.2 低压开关设备和控制设备外壳防护等级 GB10979 家用和类似用途照明开关 GB/T13384 电工产品包装通用技术要求 JB3284 防爆电器用橡套电缆引入装置 JB4262 电工产品化学气体腐蚀试验方法 JB4375 电工产品户外、户内腐蚀场所使用环境条件 3 产品分类及基本参数 3.1 产品分类 3.1.1 按使用场所分： 户内用；户外用。 3.1.2 按防腐蚀性能分： 防轻腐蚀；防中等腐蚀；防重腐蚀。 3.1.3 按外壳材质分： 金属外壳；塑料外壳。 3.1.4 按电缆引入装置的结构型式分： 压紧螺母式；钢管布线式。 3.1.5 按触头极数分： 单极；双极。 3.1.6 按防爆型式分： 隔爆型；复合型（隔爆型和增安型的组合形式）。 3.1.7 按保护型式分： 带短路保护；不带短路保护。 3.2 基本参数 交流电源频率：50Hz； 额定工作电压：交流127V、220V，直流110V、220V； 额定工作电流：1A、2A、4A、6.3A、10A、16A、20A； 工作制：长期工作制。 4 技术要求 开关应符合本标准要求，并按照规定程序由国家认可的质量监督检验部门进行检验，审批合格后的图样和技术文件制造，在取得检验部门发放的“防爆合格证”后方能生产。 4.1 开关组成元件的技术指标除应符合本标准的规定外，还应符合各自产品标准的要求。 4.2 工作条件 4.2.1 防轻腐蚀的开关在下列条件下应能正常工作： 海拔不超过2000m； 周围环境温度-20～40℃； 周围空气相对湿度不大于95%（25℃时）； 在含有爆炸性气体的环境中； 在无显著摇动和剧烈冲击振动的地方； 在无明显破坏绝缘的气体或蒸气的环境中； 与垂直面的安装倾斜度不大于5°； 能防滴水及其它液体侵入的地方； 污染等级：3级； 安装类别：I； 用于户外的开关还须适应：相对湿度100%；太阳辐射最大强度1120W/m²；降雨强度6mm/min。 4.2.2 防中等腐蚀和防重腐蚀的开关除满足上述条件外，还必须符合JB4375的有关规定。 4.3 结构要求 4.3.1 开关操作手柄须操作灵活、动作可靠。 4.3.2 开关电气间隙和爬电距离须符合下列各条的规定： 4.3.2.1 开关接线盒内部电气间隙、爬电距离应符合GB3836.3第6章、第7章的规定。 4.3.2.2 开关主腔内电气间隙、爬电距离应不小于表1的规定。 表1 额定绝缘电压或工作电压 (V) 127及以下 220 电气间隙 (mm) 3.0 1.9 爬电距离 (mm) 2.1 3.6 注：I、I、Ia表示绝缘材料组别。按其相比漏电起痕指数（CTI）划分。 4.3.3 开关的外壳材料须符合GB3836.1第8章、第9章和GB3836.2第4章的规定。 4.3.4 开关所有紧固件都必须具有防止自行松脱的措施。 4.3.5 开关所有金属零部件，应具有防腐蚀措施，对防中等腐蚀和防重腐蚀的开关，其外壳上的外露紧固件，应采用丁晴或氟丁橡胶封泥防腐。 4.3.6 开关金属外壳须设内外接地螺栓，应符合GB3836.1第16章的规定，并标注接地符号“+”。
