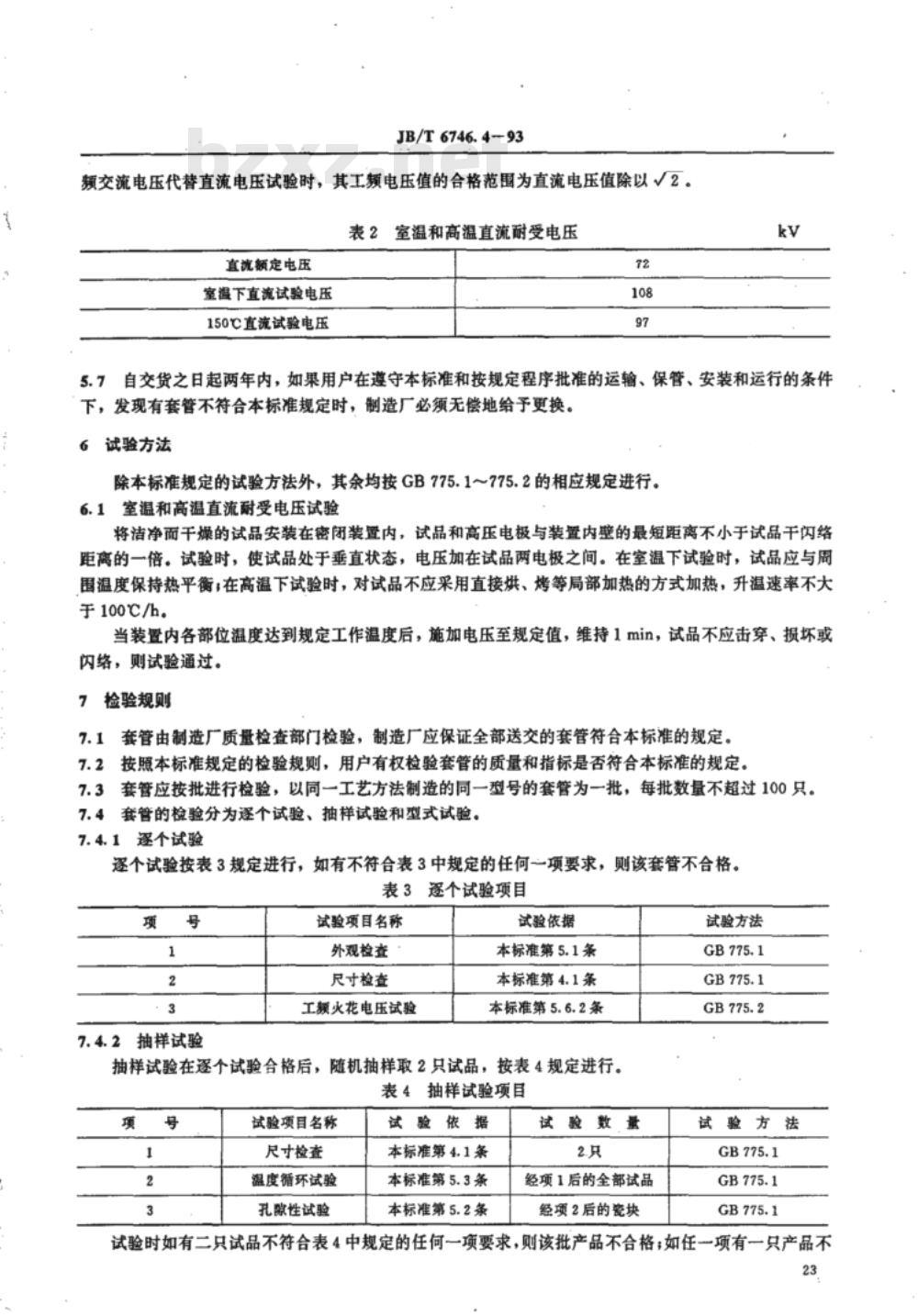

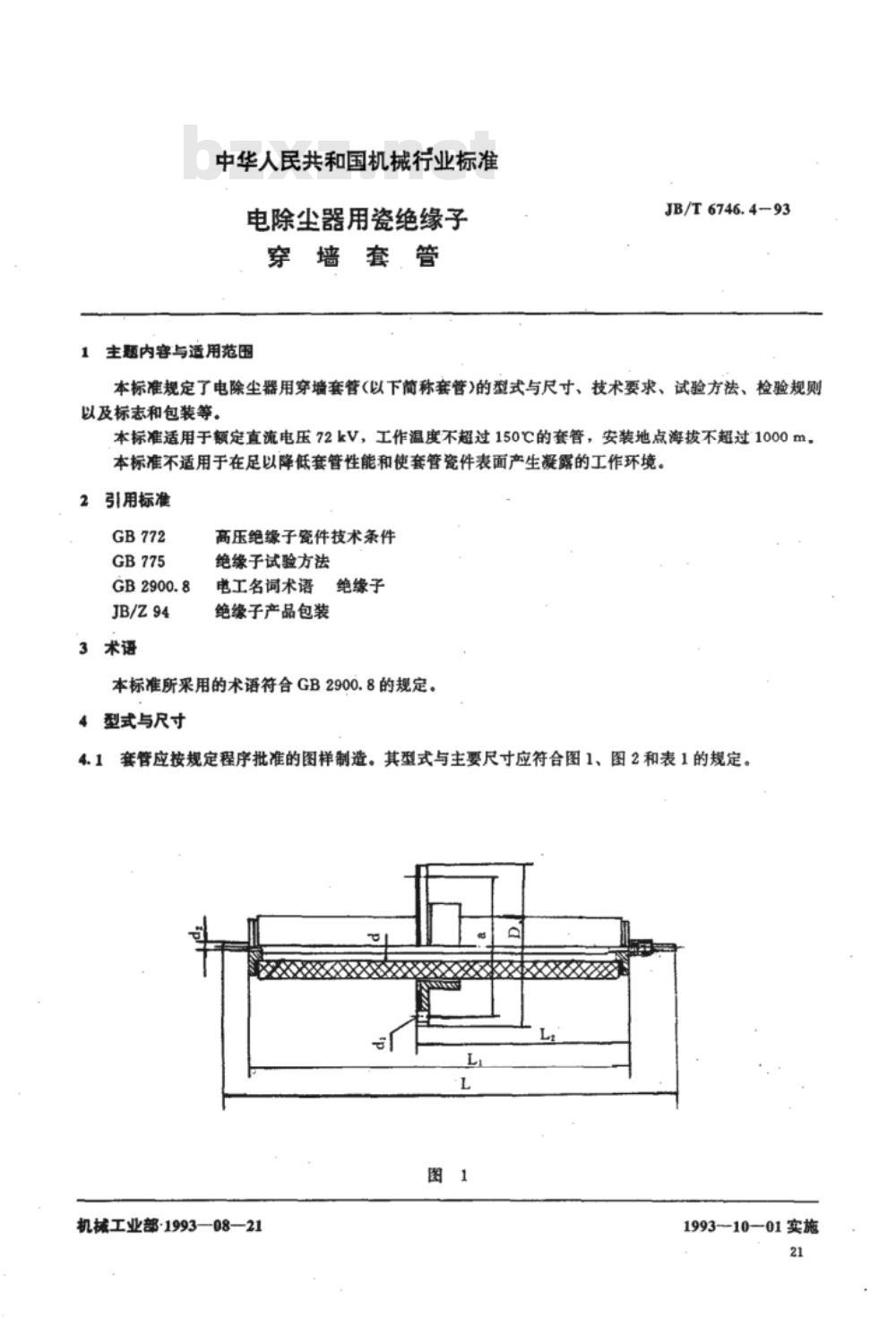

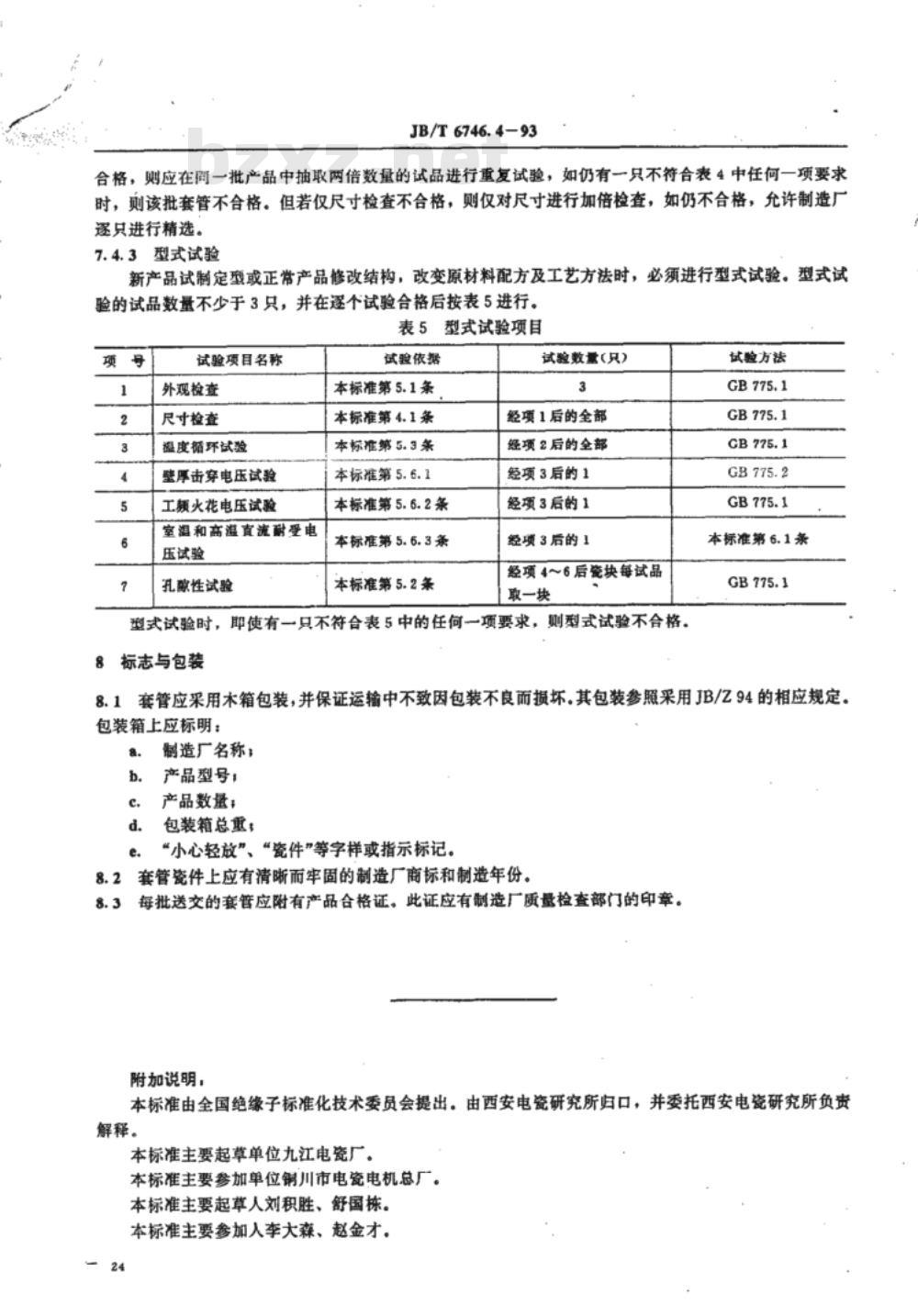

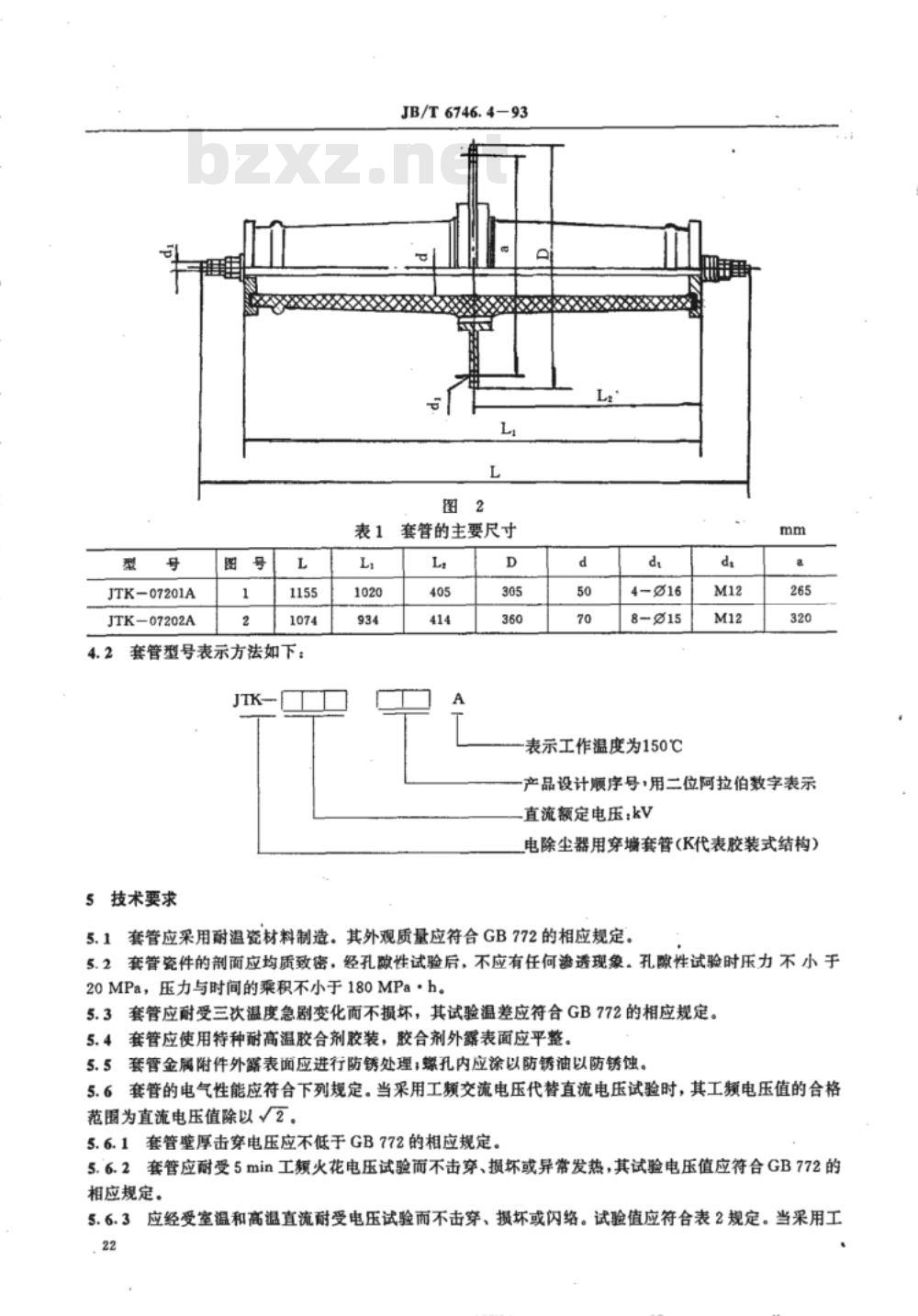

中华人民共和国机械行业标准 电除尘器用瓷绝缘子穿墙套管 1 范围 本标准规定了电除尘器用穿墙套管（以下简称套管）的型式与尺寸、技术要求、试验方法、检验规则以及标志和包装等。 本标准适用于额定直流电压72kV，工作温度不超过150℃的套管，安装地点海拔不超过1000m。本标准不适用于在足以降低套管性能和使套管瓷件表面产生凝露的工作环境下使用的绝缘子。 2 引用标准 GB772 高压绝缘子瓷件技术条件 GB775 绝缘子试验方法 GB2900.8 电工名词术语绝缘子 JB/Z94 绝缘子产品包装 3 术语 本标准所采用的术语符合GB2900.8的规定。 4 型式与尺寸 4.1 套管应按规定程序批准的图样制造，型式与主要尺寸应符合图1、图2和表1的规定。 4.2 套管型号说明：JTK 表示工作温度为150℃，产品设计顺序号，直流额定电压：kV，电除尘器用穿墙套管。 5 技术要求 5.1 套管应采用耐温瓷材料制造，其外观质量应符合GB772的相应规定。 5.2 套管瓷件的剖面应均质致密，经孔隙性试验后，不应有任何渗透现象，孔隙性试验时压力不小于20MPa，压力与时间的乘积不小于180MPa·h。 5.3 套管应耐受三次温度急剧变化而不损坏，其试验温差应符合GB772的相应规定。 5.4 套管应使用特种耐高温胶合剂胶装，胶合剂外露表面应平整。 5.5 套管金属附件外露表面应进行防锈处理，螺孔内应涂以防锈油以防锈蚀。 5.6 套管的电气性能应符合下列规定： 5.6.1 套管壁厚击穿电压应不低于GB772的相应规定。 5.6.2 套管应耐受5min工频火花电压试验而不击穿、损坏或异常发热，试验电压值应符合GB772的相应规定。 5.6.3 套管应经受室温和高温直流耐受电压试验而不击穿、损坏或闪络。试验值应符合表2规定。当采用工频交流电压代替直流电压试验时，其工频电压值的合格范围为直流电压值除以√2。 5.7 自交货之日起两年内，如果用户在遵守本标准和按规定程序批准的运输、保管、安装和运行的条件下，发现有套管不符合本标准规定时，制造厂必须无偿地给予更换。 6 试验方法 除本标准规定的试验方法外，其余试验方法均应按GB775.1～775.2的相应规定进行。 6.1 室温和高温直流耐受电压试验 将洁净而干燥的试品安装在密闭装置内，试品和高压电极与装置内壁的最短距离不小于试品干闪络距离的一倍。试验时，使试品处于垂直状态，电压加在试品两电极之间。在室温下试验时，试品应与周围温度保持热平衡；在高温下试验时，对试品不应采用直接烘、烤等局部加热的方式加热，升温速率不大于100℃/h。 当装置内各部位温度达到规定工作温度后，施加电压至规定值，维持1min，试品不应击穿、损坏或闪络，则试验通过。 7 检验规则 7.1 套管由制造厂质量检查部门检验，制造厂应保证全部送交的套管符合本标准的规定。 7.2 按照本标准规定的检验规则，用户有权检验套管的质量和指标是否符合本标准的规定。 7.3 套管应按批进行检验，以同一工艺方法制造的同一型号的套管为一批，每批数量不超过100只。 7.4 套管的检验分为逐个试验、抽样试验和型式试验。 7.4.1 逐个试验 逐个试验按表3规定进行，如有不符合表3中规定的任何一项要求，则该套管不合格。
