【机械行业标准(JB)】 电除尘器用瓷绝缘子 瓷转轴

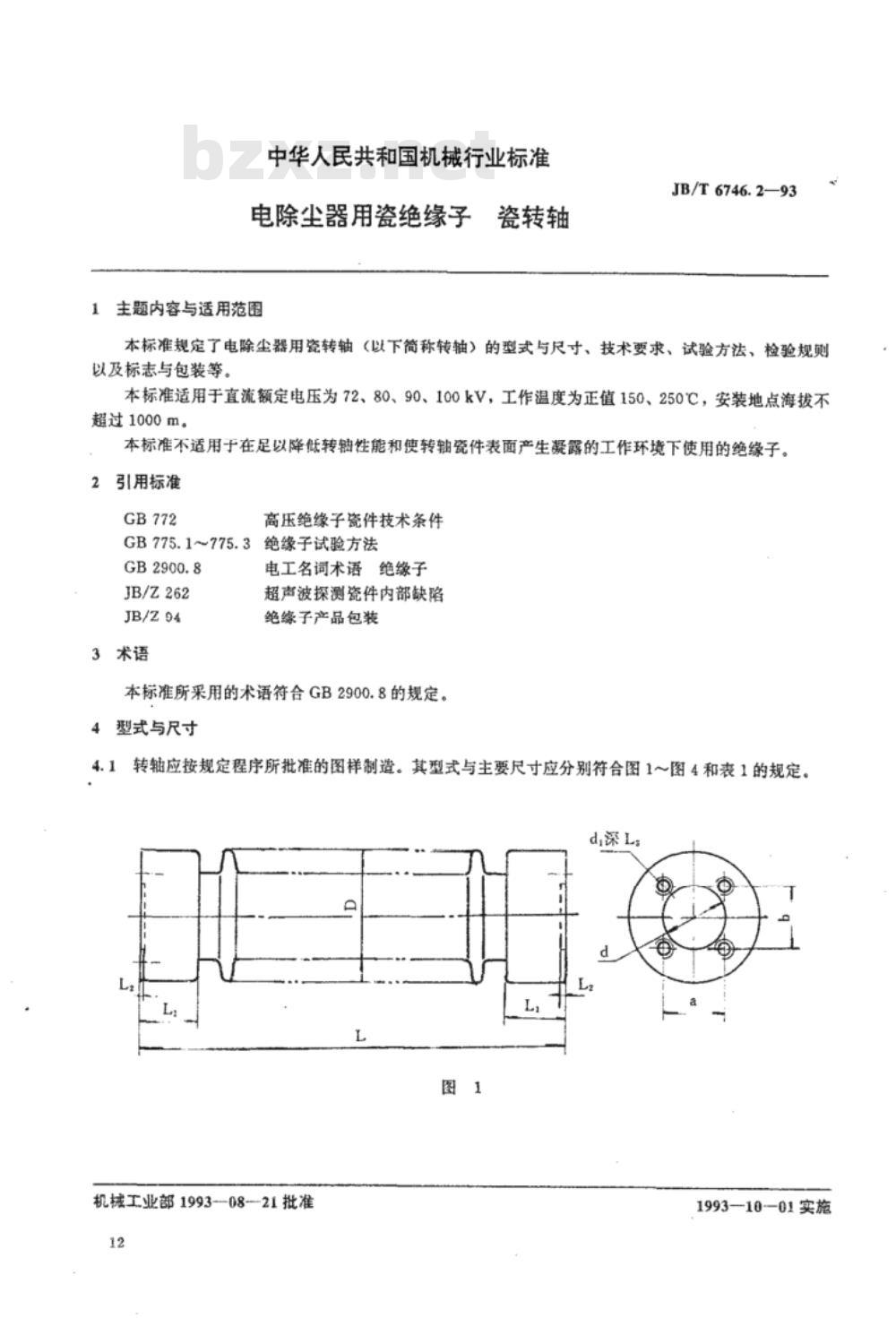

中华人民共和国机械行业标准
电除尘器用瓷绝缘子
主题内容与适用范围
瓷转轴
JB/T 6746. 293
本标准规定了电除尘器用瓷转轴（以下简称转轴》的型式与尺寸、技术要求、试验方法、检验规则以及标志与包装等。
本标准适用于直流额定电压为72、80、90、100kV，工作温度为正值150、250℃，安装地点海拔不超过1000m。
本标准不适用于在足以降低转轴性能和使转轴瓷件表面产生疑露的工作环境下使用的绝缘子。引用标准
高压绝缘子瓷件技术条件
GB775.1~775.3
绝缘子试验方法
JB/Z262
JB/Z94
3术语
电工名词术语绝缘子
超声波探测瓷件内部缺陷
绝缘子产品包装
本标准所采用的术语符合GB2900.8的规定。4型式与尺寸
4.1转轴应按规定程序所批准的图样制造。其型式与主要尺寸应分别符合图1～图4和表1的规定。d深L
机械工业部1993-08--21批准
1993—10-—01实施
JN-07201A
JN-07202A
JN-07203A
JN-08001C
JB/T6746.2—93

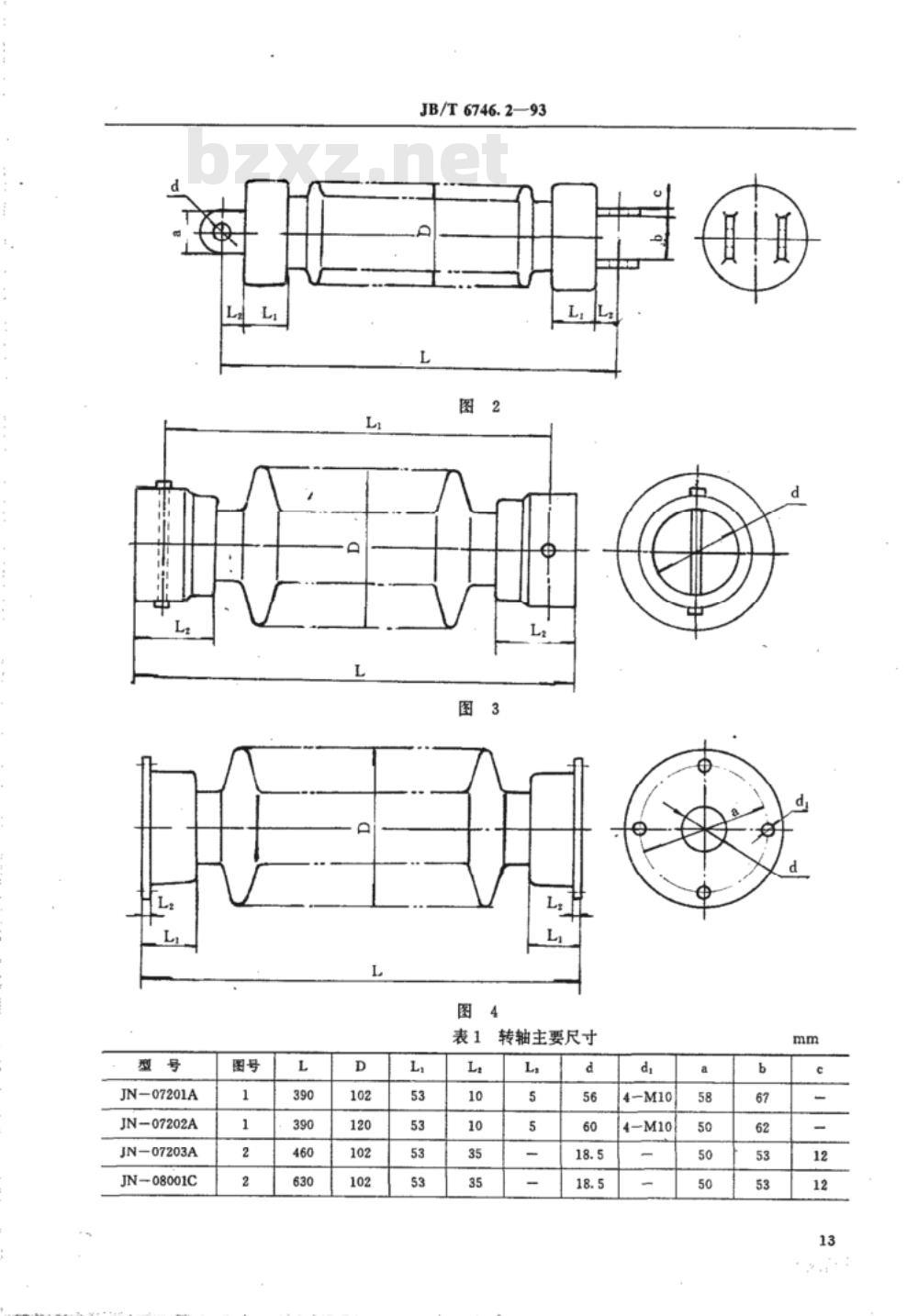

表1转轴主要尺寸
JN-08002C
JN-10001C

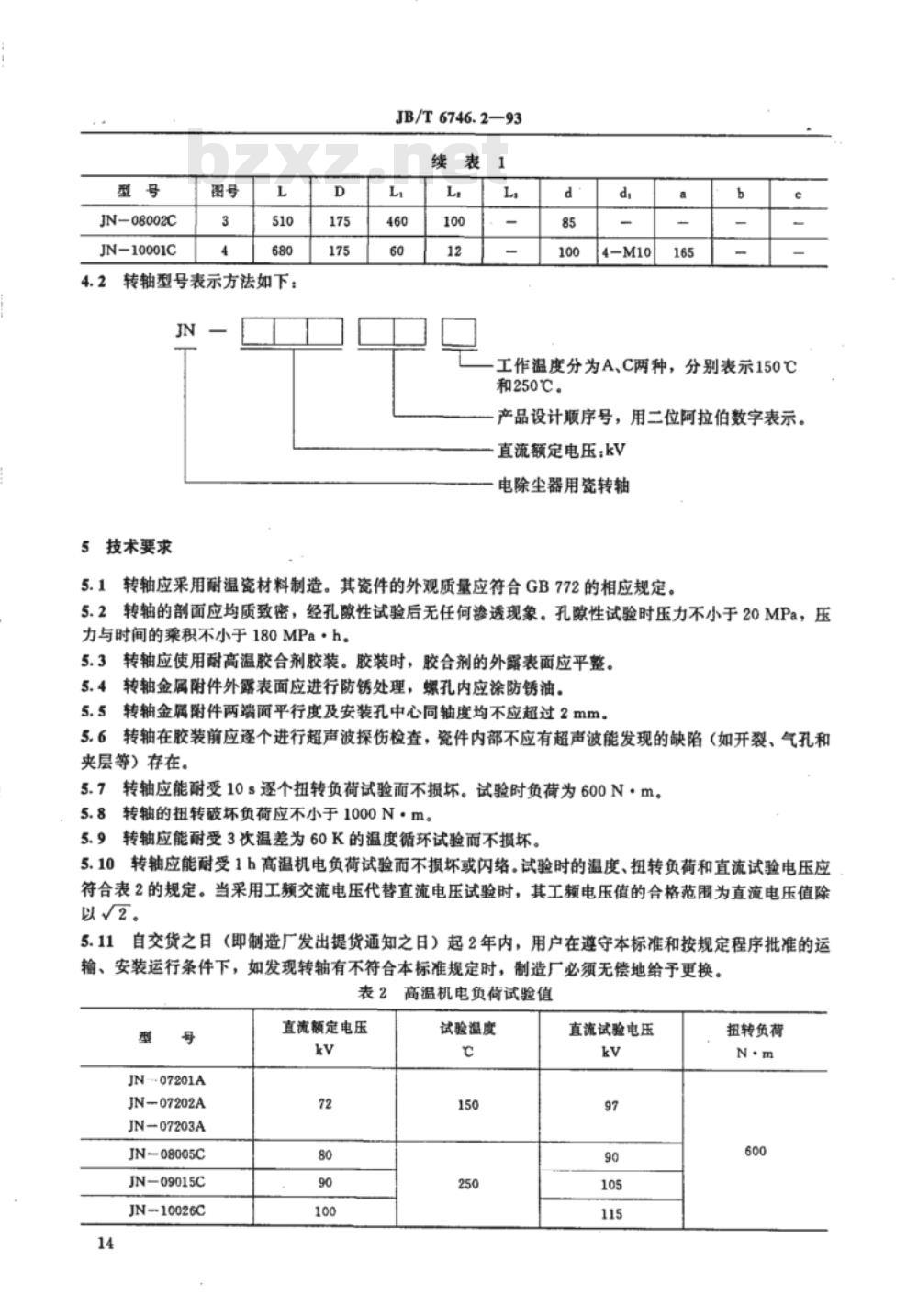

转轴型号表示方法如下：
5技术要求
JB/T 6746.2—93
续表1
工作温度分为A，C两种，分别表示150℃和250℃。
产品设计顺序号，用二位阿拉伯数字表示。直流额定电压：kV
电除尘器用瓷转轴
5.1转轴应采用耐温瓷材料制造。其瓷件的外观质量应符合GB772的相应规定。5.2转轴的剖面应均质致密，经孔隙性试验后无任何渗透现象。孔隙性试验时压力不小于20MPa，压力与时间的乘积不小于180MPa·h。5.3转轴应使用耐高温胶合剂胶装。胶装时，胶合剂的外露表面应平整。5.4转轴金属附件外露表面应进行防锈处理，螺孔内应涂防锈油。5.5转轴金属附件两端面平行度及安装孔中心同轴度均不应超过2mm，5.6转轴在胶装前应逐个进行超声波探伤检查，瓷件内部不应有超声波能发现的缺陷（如开裂、气孔和夹层等）存在。
5.7转轴应能耐受10s逐个扭转负荷试验而不损坏。试验时负荷为600N·m。5.8转轴的扭转破坏负荷应不小于1000N·m。5.9转轴应能耐受3次温差为60K的温度循环试验而不损坏。5.10转轴应能耐受1h高温机电负荷试验而不损坏或闪络。试验时的温度、扭转负荷和直流试验电压应符合表2的规定。当采用工交流电压代替直流电压试验时，其工额电压值的合格范围为直流电压值除以2。
5.11自交货之日（即翻造厂发出提货通知之日）起2年内，用户在遵守本标准和按规定程序批准的运输、安装运行条件下，如发现转轴有不符合本标准规定时，制造厂必须无偿地给予更换。表2高温机电负荷试验值
JN07201A
JN-07202A
JN-07203A
JN-08005C
JN-09015C
JN10026C
直流额定电压
试验温度
直流试验电压
扭转负荷

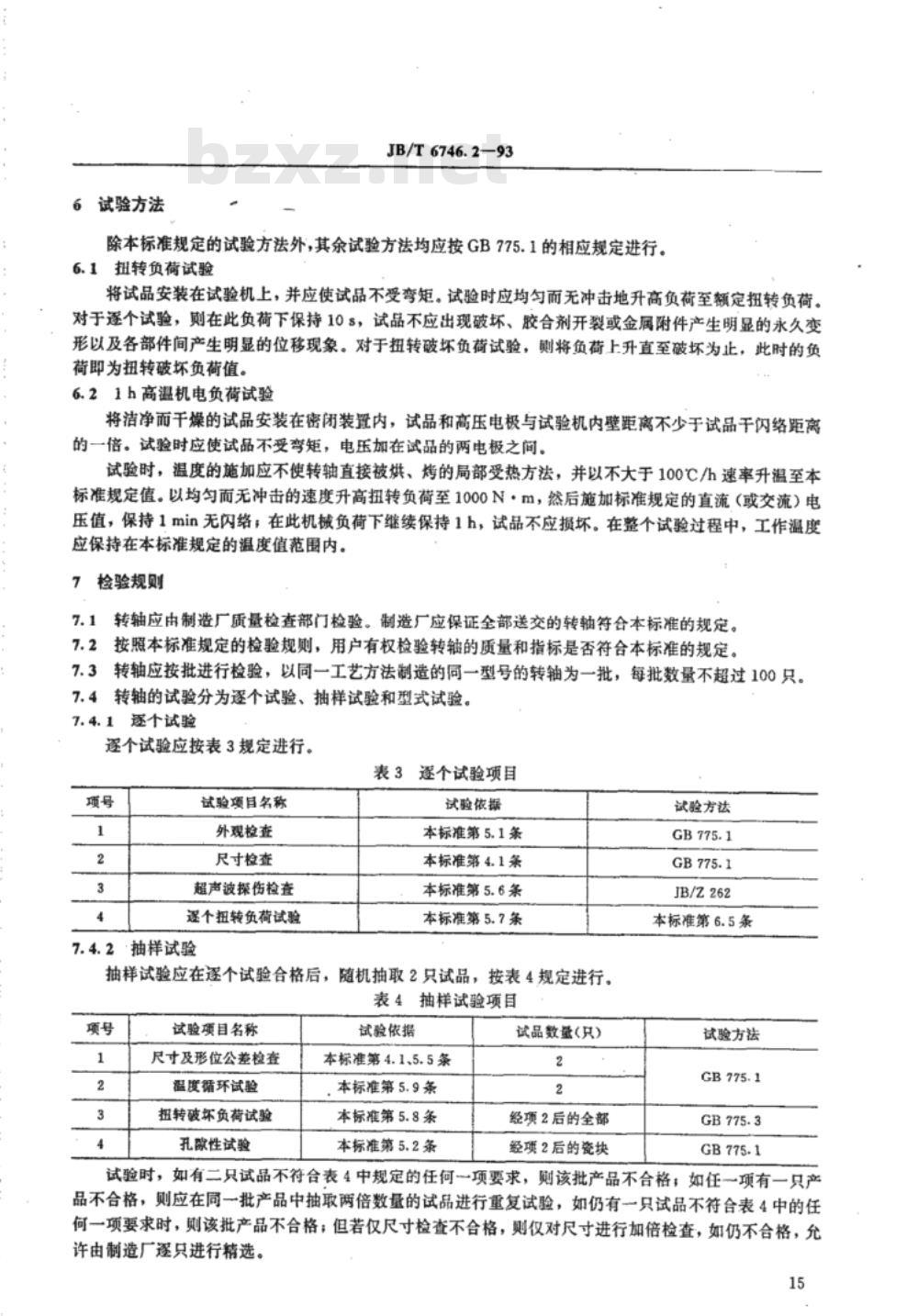

6试验方法
JB/T 6746.2—93
除本标准规定的试验方法外，其余试验方法均应按GB775.1的相应规定进行。6.1扭转负荷试验
将试品安装在试验机上，并应使试品不受弯矩。试验时应均匀而无冲击地升高负荷至额定扭转负荷。对于逐个试验，则在此负荷下保持10s，试品不应出现破坏、胶合剂开裂或金属附件产生明显的永久变形以及各部件间产生明显的位移现象。对于扭转破坏负试验，则将负荷上升直至破坏为止，此时的负荷即为扭转破坏负荷值。bzxZ.net
6.21h高温机电负荷试验
将洁净而干燥的试品安装在密闭装置内，试品和高压电极与试验机内壁距离不少于试品干闪络距离的一倍。试验时应使试品不妥受弯矩，电压加在试品的两电极之间。试验时，温度的施加应不使转轴直接被烘、烤的局部受热方法，并以不大于100℃/h速率升温至本标准规定值。以均匀面无冲击的速度升高扭转负荷至1000N·m，然后施加标准规定的直流（或交流）电压值，保持1min无闪络；在此机械负荷下继续保持1h，试品不应损坏。在整个试验过程中，工作温度应保持在本标准规定的温度值范围内。7检验规则
7.1转轴应由制造厂质量检查部门检验。制造厂应保证全部送交的转轴符合本标准的规定。7.2按照本标准规定的检验规则，用户有权检验转轴的质量和指标是否符合本标准的规定。7.3转轴应按批进行检验，以同一工艺方法制造的同一型号的转轴为一批，每批数量不超过100只。7.4转轴的试验分为逐个试验、抽样试验和型式试验。7.4.1逐个试验
逐个试验应按表3规定进行。
表3逐个试验项目
试验项目名称
外观检查
尺寸检查
超声波探伤检查
遥个扭转负荷试验
7.4.2·抽样试验
试验依据
本标准第5.1条
本标准第4.1条
本标准第5.6条
本标准第5.7条
抽样试验应在逐个试验合格后，随机抽取2只试品，按表4规定进行。表4抽样试验项目
试验项目名称
尺寸及形位公差检查
温度循环试验
扭转破坏负荷试验
孔腺性试验
试验依据
本标准第4.1、5.5条
本标准第5.9条
本标准第5.8条
本标准第5.2条
试品数量(只）
经项2后的全部
经项2后的瓷块
试验方法
JB/Z262
本标准第6.5条
试验方法
试验时，如有二只试品不符合表4中规定的任何一项要求，则该批产品不合格；如任一项有一只产品不合格，则应在同一批产品中抽取两倍数量的试品进行重复试验，如仍有一只试品不符合表4中的任何一项要求时，则该批产品不合格；但若仅尺寸检查不合格，则仅对尺寸进行加倍检查，如仍不合格，允许由制造厂遥只进行精选。

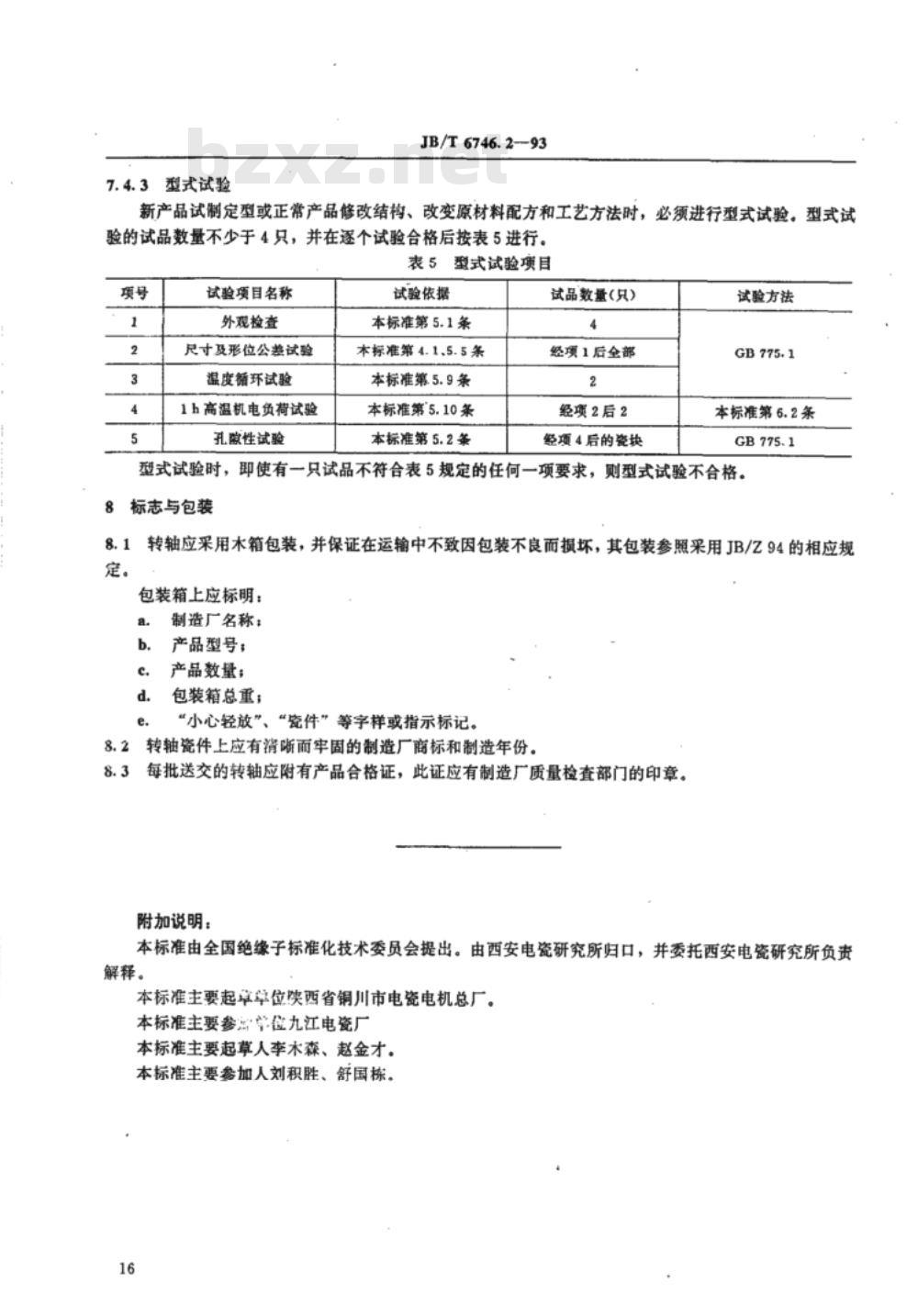

7.4.3型式试验
JB/T 6746. 2-93
新产品试制定型或正常产品修改结构、改变原材料配方和工艺方法时，必须进行型式试验。型式试验的试品数量不少于4只，并在逐个试验合格后按表5进行。表5型式试验项目
试验项目名称
外观检查
尺寸及形位公差试验
温度循环试验
1h高温机电负荷试验
孔鼠性试验
试验依据
本标准第5.1条
本标准第4.1.5.5条
本标准第5.9条
本标准第5.10条
本标准第5.2条
试品数量(只)
经项1后全部
经项2后2
经项4后的瓷块
试验方法
本标准第6.2条
型式试验时，即使有一只试品不符合表5规定的任何一项要求，则型式试验不合格。8
标志与包装
转轴应采用木箱包装，并保证在运输中不致因包装不良而损坏，其包装参照采用JB/Z94的相应规包装箱上应标明：
制造厂名称；
产品型号：
产品数量；
包装箱总重；
“小心轻放”、“瓷件”等字样或指示标记。转轴瓷件上应有清晰而牢固的制造厂商标和制造年份。每批送交的转轴应附有产品合格证，此证应有制造厂质量检查部门的印章。附加说明：
本标准由全国绝缘子标准化技术委员会提出。由西安电瓷研究所归口，并委托西安电瓷研究所负责解释。
本标准主要起草革位陕西省铜川市电瓷电机总厂。本标准主要参学位九江电瓷厂
本标准主要起草人李木森、赵金才。本标准主要参加人刘积胜、舒国栋。16
