【机械行业标准(JB)】 小功率电动机用换向器

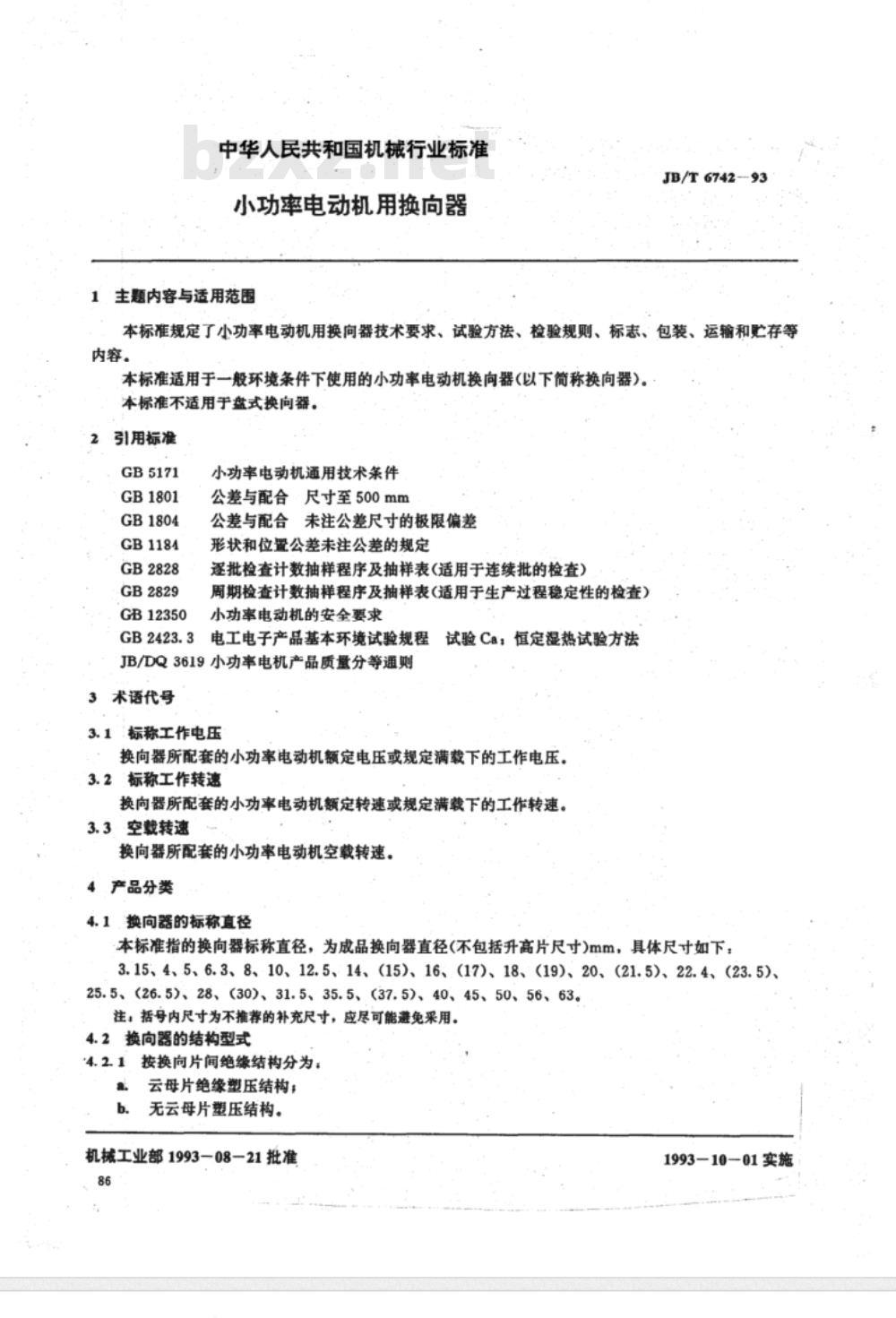

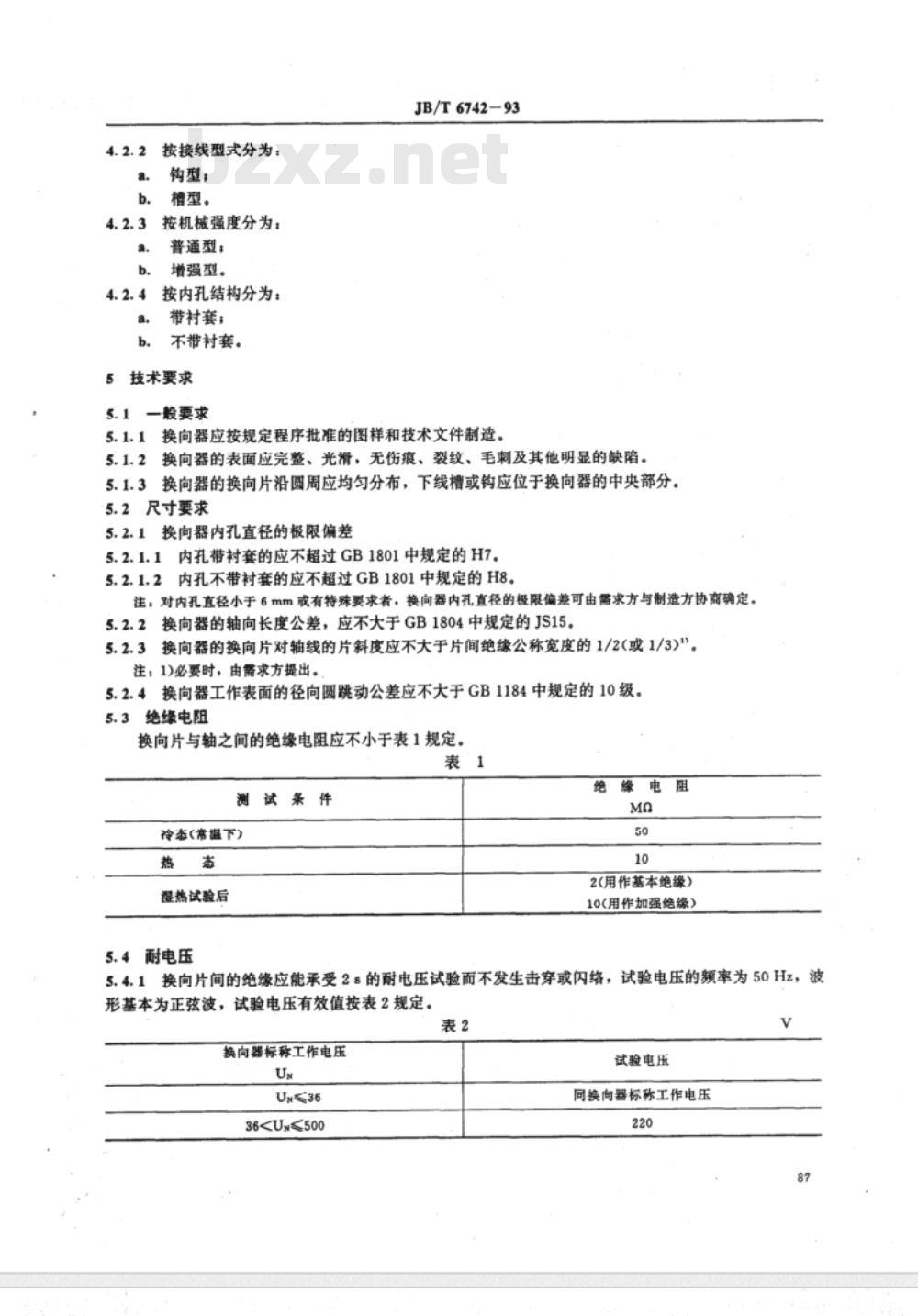

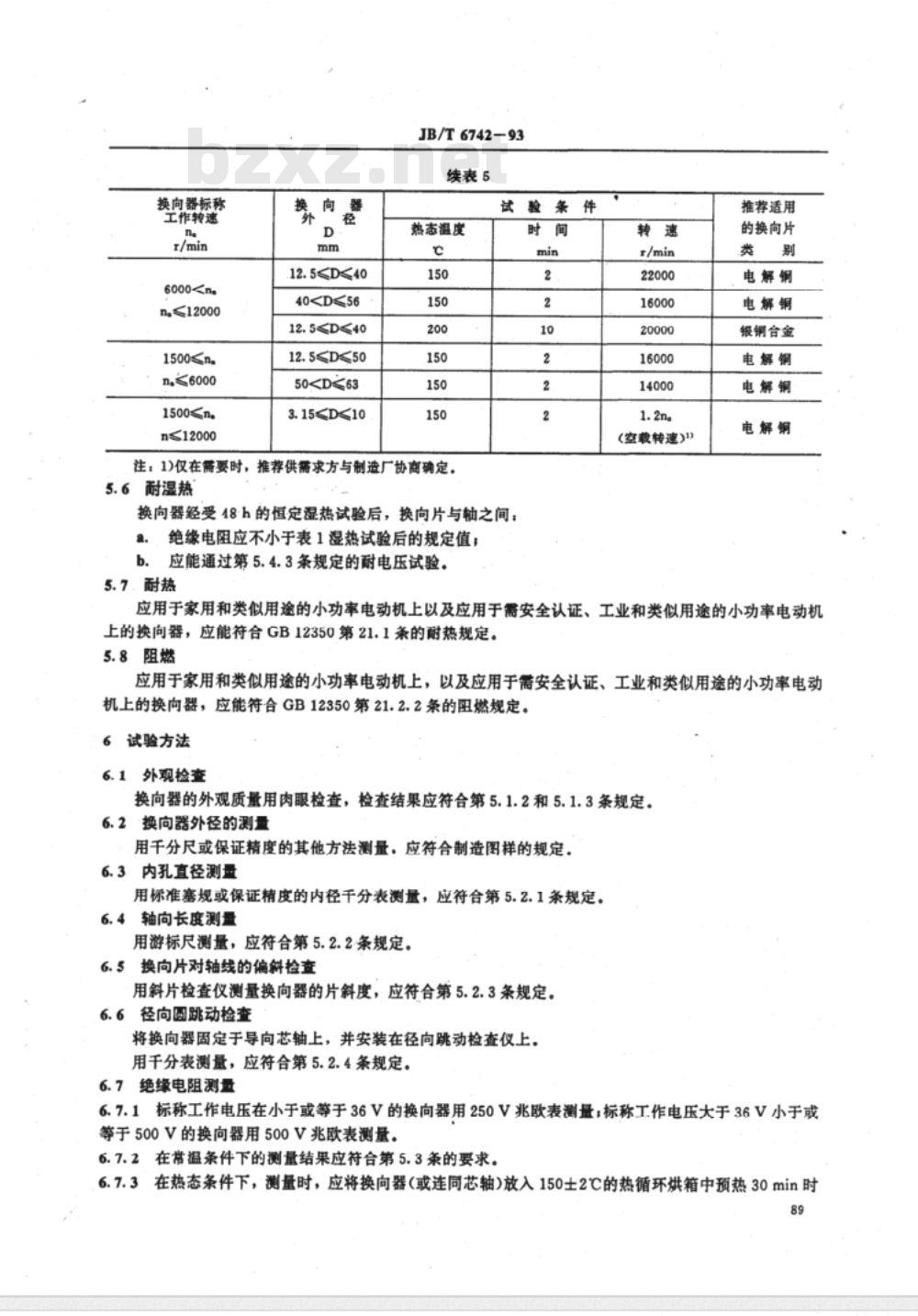

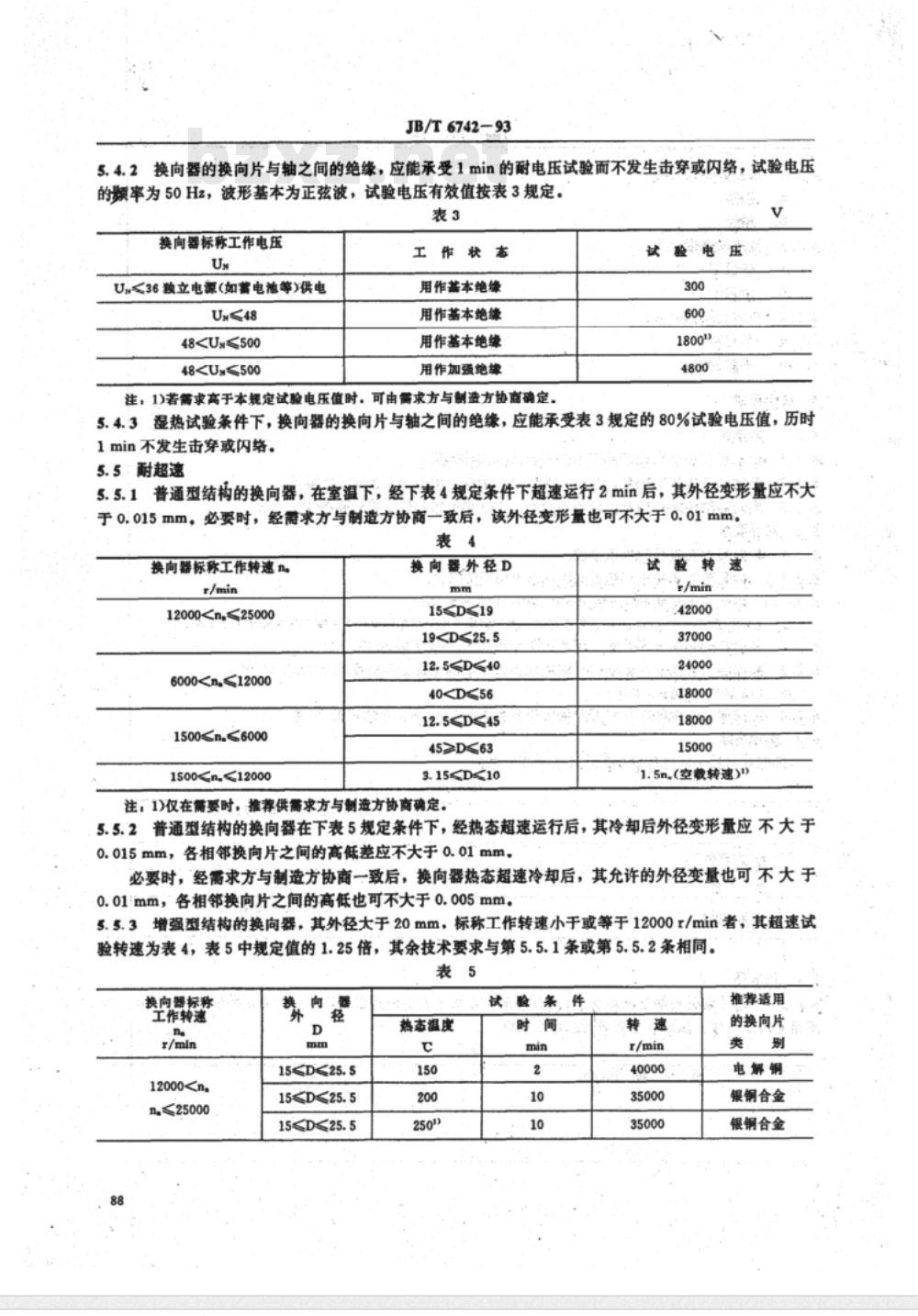

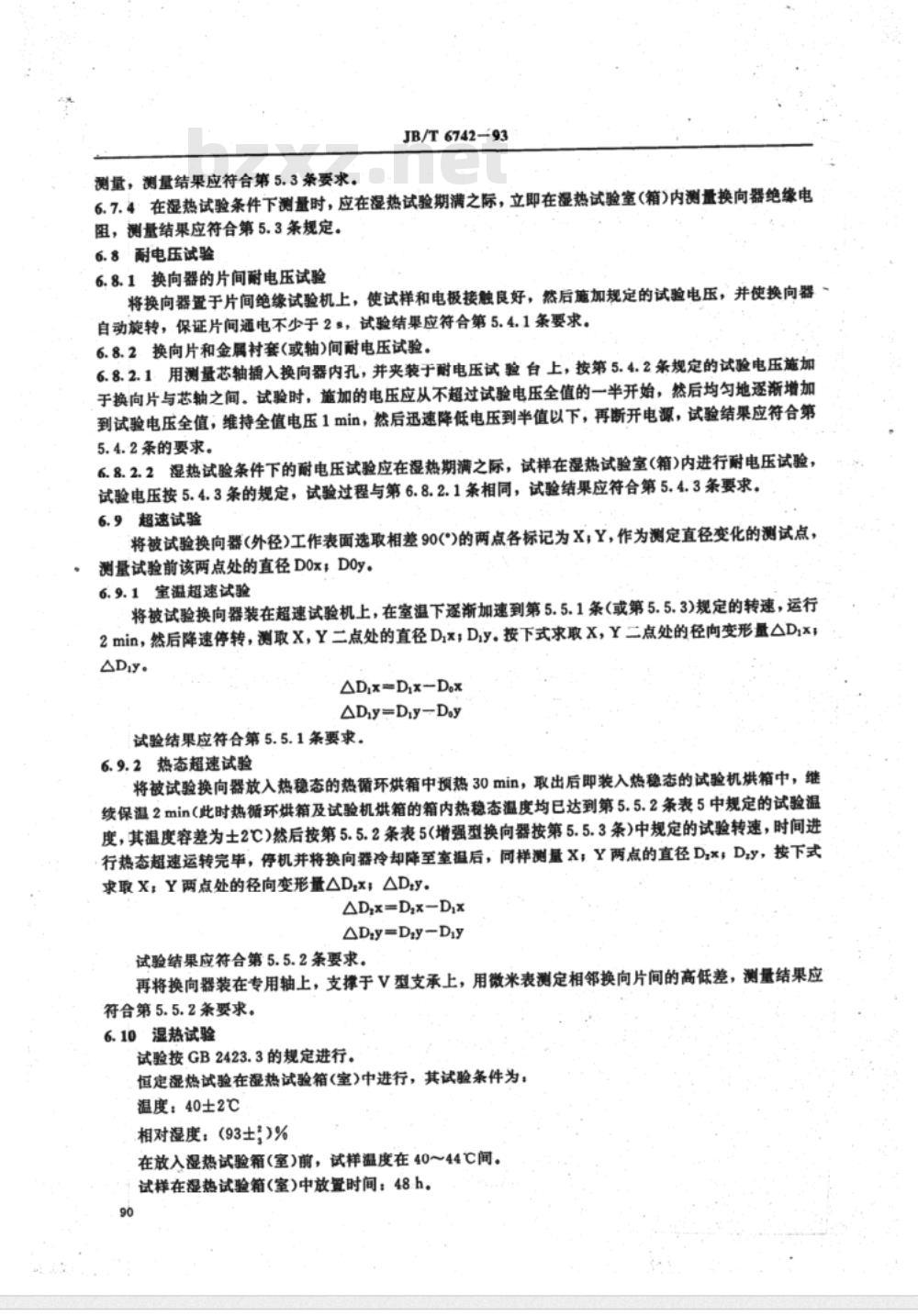

中华人民共和国机械行业标准 小功率电动机用换向器 JB/T6742-93 1. 主题内容与适用范围 本标准规定了小功率电动机用换向器的技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。本标准适用于一般环境条件下使用的小功率电动机换向器（以下简称换向器）。本标准不适用于盘式换向器。 2. 引用标准 - GB5171 - GB1801 - GB1804 - GB1184 - GB2828 - GB2829 - GB12350 - GB2423.3 - 小功率电动机通用技术条件 - 公差与配合·尺寸至500mm - 公差与配合未注公差尺寸的极限偏差形状和位置公差未注公差的规定 - 逐批检查计数抽样程序及抽样表 - 小功率电动机的安全要求 - 电工电子产品基本环境试验规程 - 湿热试验方法 3. 术语代号 3.1 标称工作电压：换向器所配套的小功率电动机额定电压或规定满载下的工作电压。 3.2 标称工作转速：换向器所配套的小功率电动机额定转速或规定满载下的工作转速。 3.3 空载转速：换向器所配套的小功率电动机空载转速。 4. 产品分类 4.1 换向器的标称直径：本标准指的换向器标称直径为成品换向器直径（不包括升高片尺寸），具体尺寸如下：3.15、4、5、6.3、8、10、12.5、14、(15)、16、(17)、18、(19)、20、(21.5)、22.4、（23.5)、25.5、（26.5)、28、（30)、31.5、35.5、(37.5)、40、45、50、56、63。注：括号内尺寸为不推荐的补充尺寸，应尽可能避免采用。 4.2 换向器的结构型式 4.2.1 按换向片间绝缘结构分为： - 云母片绝缘塑压结构 - 无云母片塑压结构 4.2.2 按接线型式分为： - 钩型 - 槽型 4.2.3 按机械强度分为： - 普通型 - 增强型 4.2.4 按内孔结构分为： - 带衬套 - 不带衬套 5. 技术要求 5.1 一般要求 换向器应按规定程序批准的图样和技术文件制造。 5.1.1 换向器的表面应完整、光滑，无伤痕、裂纹、毛刺及其他明显的缺陷。 5.1.2 换向器的换向片沿圆周应均匀分布，下线槽或钩应位于换向器的中央部分。 5.2 尺寸要求 5.2.1 换向器内孔直径的极限偏差： - 内孔带衬套的应不超过GB1801中规定的H7 - 内孔不带衬套的应不超过GB1801中规定的H8 注：对内孔直径小于6mm或有特殊要求者，换向器内孔直径的极限偏差可由需求方与制造方协商确定。 5.2.2 换向器的轴向长度公差，应不大于GB1804中规定的JS15。 5.2.3 换向器的换向片对轴线的片斜度应不大于片间绝缘公称宽度的1/2（或1/3）。 5.2.4 换向器工作表面的径向圆跳动公差应不大于GB1184中规定的10级。 5.3 绝缘电阻 换向片与轴之间的绝缘电阻应不小于表1规定。 表1： - 测试条件：冷态、热态、湿热试验后 - 绝缘电阻：MO、50、10、2（用作基本绝缘）、10（用作加强结缘） 5.4 耐电压 5.4.1 换向片间的绝缘应能承受2秒的耐电压试验而不发生击穿或闪络，试验电压的频率为50Hz，波形基本为正弦波，试验电压有效值按表2规定。 表2： - 换向器标称工作电压Us：36
