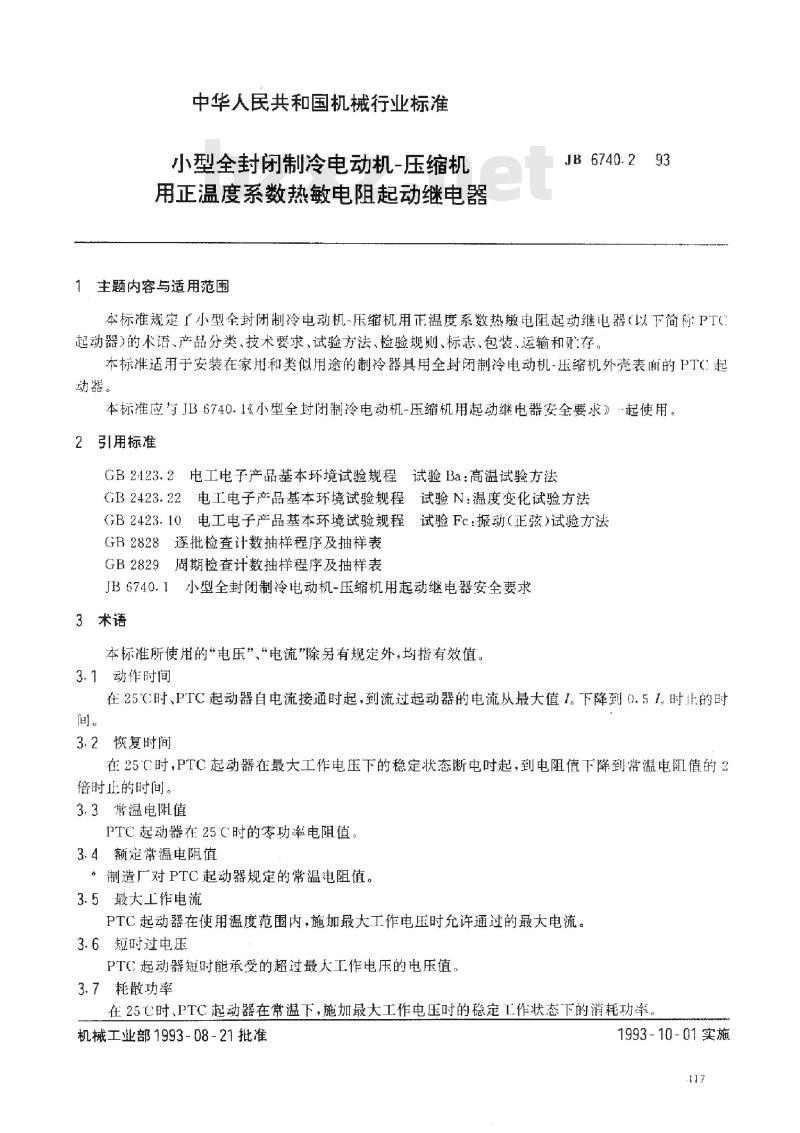

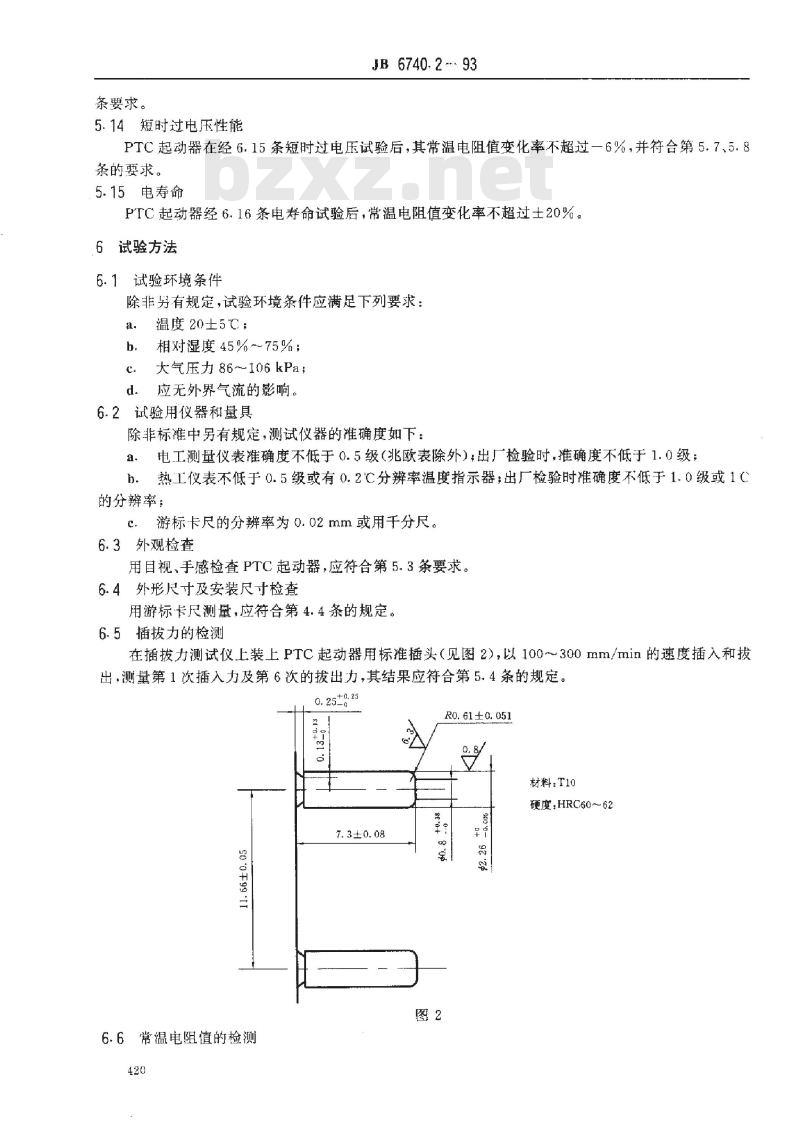

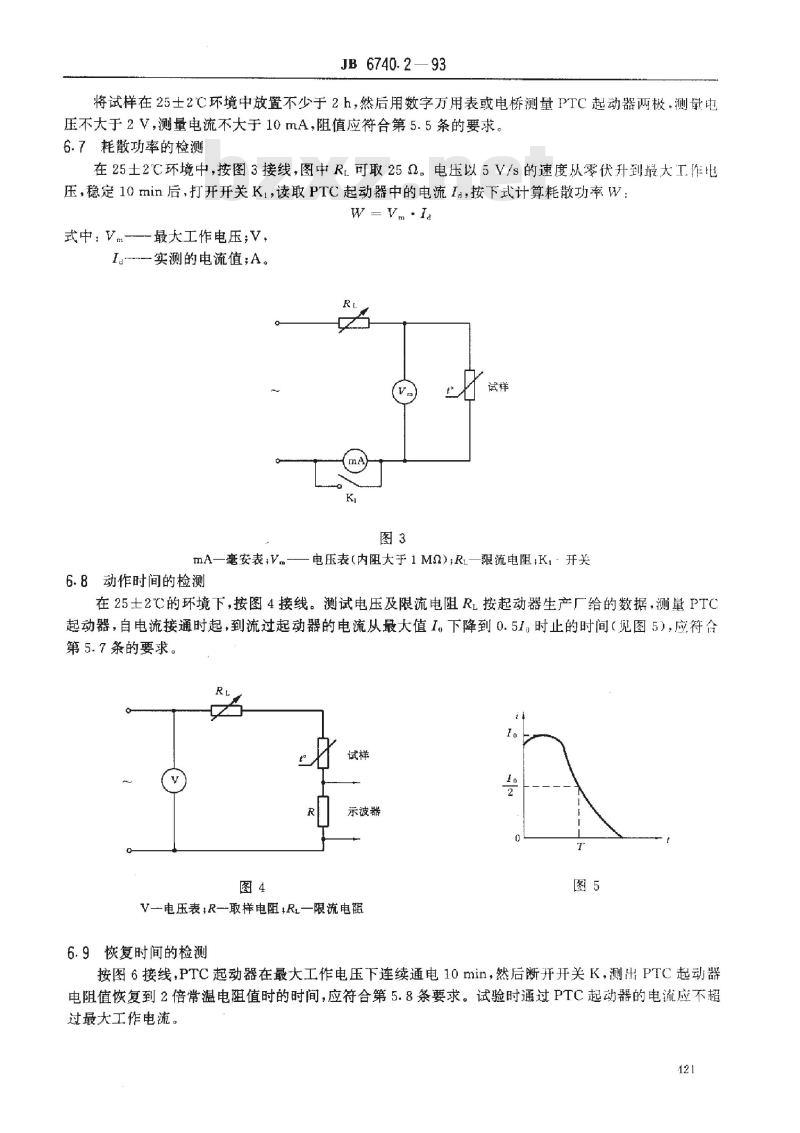

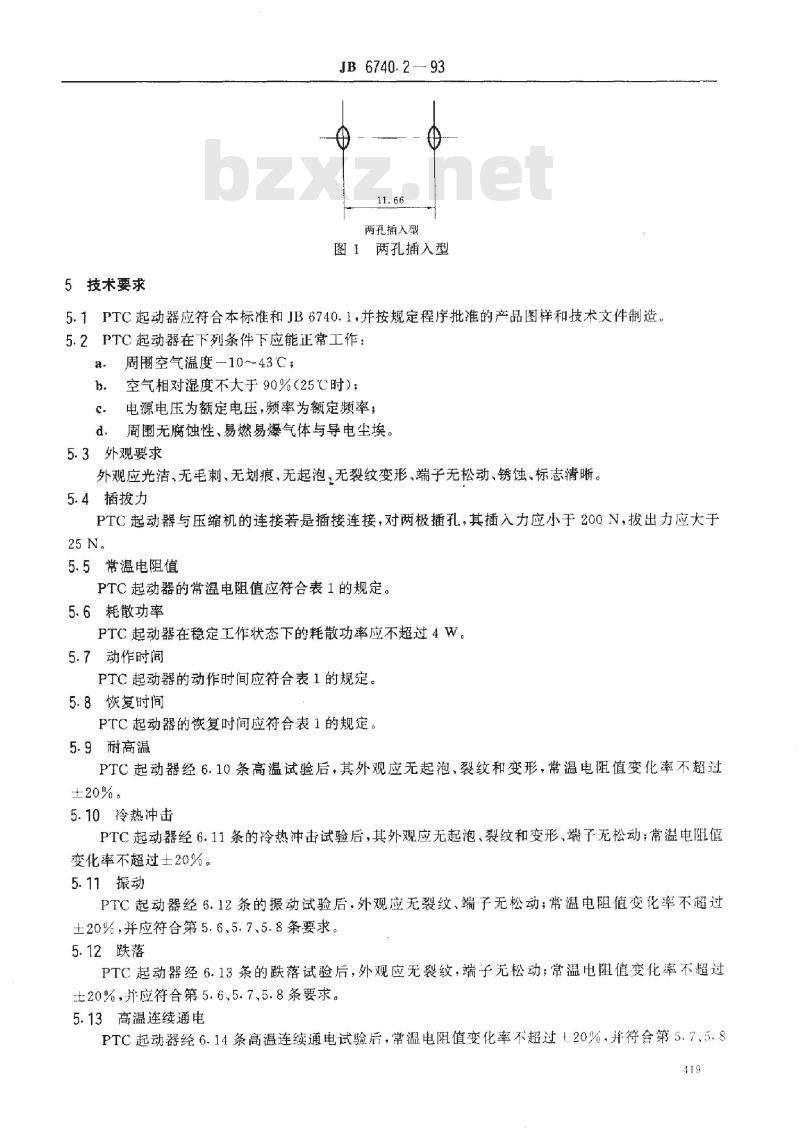

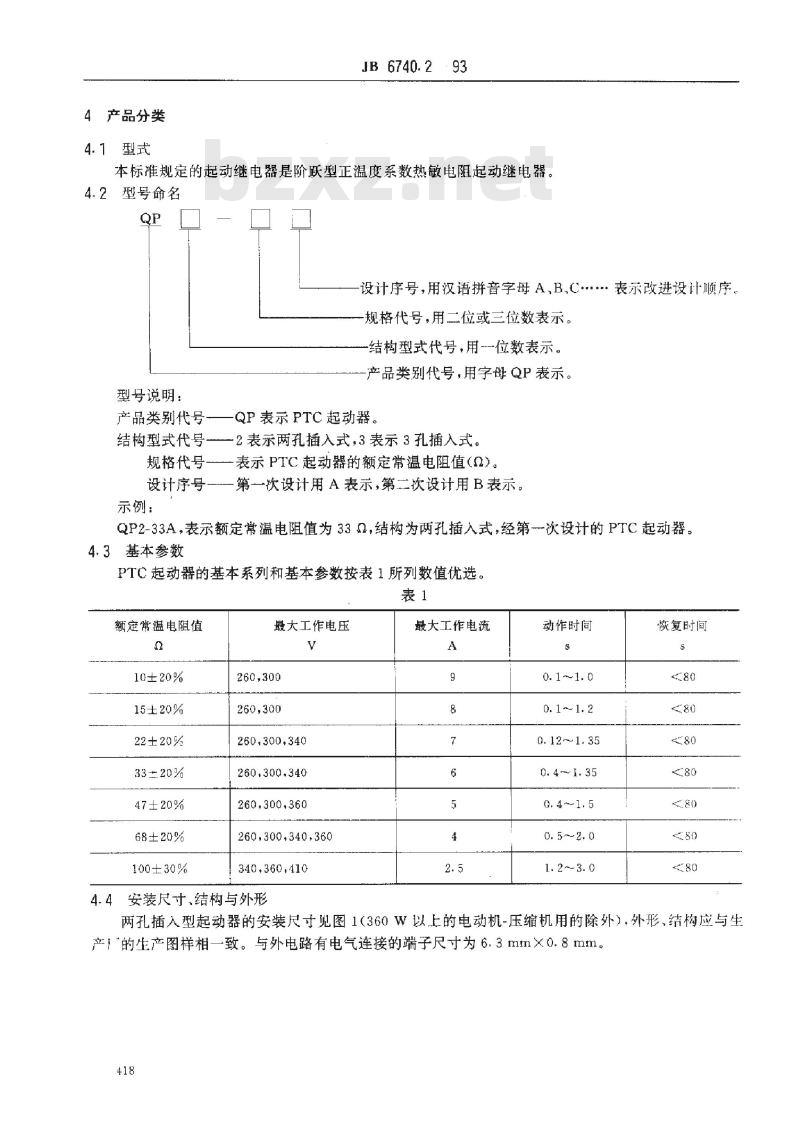

中华人民共和国机械行业标准 小型全封闭制冷电动机-压缩机用正温度系数热敏电阻起动继电器 JB 6740.2-93 1 主题内容与适用范围 本标准规定了小型全封闭制冷电动机-压缩机用正温度系数热敏电阻起动继电器（以下简称PTC起动器）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于安装在家用和类似用途的制冷器具用全封闭制冷电动机-压缩机外壳表面的PTC起动器。本标准应与JB6740.1《小型全封闭制冷电动机-压缩机用起动继电器安全要求》一起使用。 2 引用标准 GB2423.2 电工电子产品基本环境试验规程（高温试验方法） GB2423.22 电工电子产品基本环境试验规程（温度变化试验方法） GB2423.10 电工电子产品基本环境试验规程（振动（正弦）试验方法） GB2828 逐批检查计数抽样程序及抽样表 GB2829 周期检查计数抽样程序及抽样表 JB6740.1 小型全封闭制冷电动机-压缩机用起动继电器安全要求 3 术语 3.1 动作时间 在25℃时，PTC起动器自电流接通时起，到流过起动器的电流从最大值下降到0.5A时的时间。 3.2 恢复时间 在25℃时，PTC起动器在最大工作电压下的稳定状态断电时起，到电阻值下降到常温电阻值的2倍时止的时间。 3.3 常温电阻值 PTC起动器在25℃时的零功率电阻值。 3.4 额定常温电阻值 制造厂对PTC起动器规定的常温电阻值。 3.5 最大工作电流 PTC起动器在使用温度范围内，施加最大工作电压时允许通过的最大电流。 3.6 短时过电压 PTC起动器短时能承受的超过最大工作电压的电压值。 3.7 耗散功率 在25℃时，PTC起动器在常温下，施加最大工作电压时的稳定工作状态下的消耗功率。 4 产品分类 4.1 型式 本标准规定的起动继电器是阶跃型正温度系数热敏电阻起动继电器。 4.2 型号命名 设计序号，用汉语拼音字母A、B、C等表示改进设计顺序；规格代号，用二位或三位数表示；结构型式代号，用一位数表示；产品类别代号，用字母QP表示。 型号说明：产品类别代号QP表示PTC起动器，结构型式代号2表示两孔插入式，3表示三孔插入式。规格代号表示PTC起动器的额定常温电阻值。第一次设计用A表示，第二次设计用B表示。示例：QP2-33A，表示额定常温电阻值为33Ω，结构为两孔插入式，经第一次设计的PTC起动器。 4.3 基本参数 PTC起动器的基本系列和基本参数见表1。 表1 技术参数 额定常温电阻值 | 10Ω ± 20%, 15Ω ± 20%, 22Ω ± 20%, 33Ω ± 20%, 47Ω ± 20%, 68Ω ± 20%, 100Ω ± 30% 最大工作电压 | 260V, 300V, 340V, 360V, 410V 最大工作电流 | 9A, 8A, 7A, 6A, 5A, 4A, 2.5A 动作时间 | 0.1~1.0s, 0.1~1.2s, 0.12~1.35s, 0.4~1.35s, 0.4~1.5s, 0.5~2.0s, 1.2~3.0s 恢复时间 | 80s 4.4 安装尺寸、结构与外形 两孔插入型起动器的安装尺寸见图1（360W以上的电动机-压缩机用的除外），外形、结构应与生产厂的生产图样一致。与外电路有电气连接的端子尺寸为6.3mm×0.8mm。 5 技术要求 5.1 PTC起动器应符合本标准和JB6740.1，并按规定程序批准的产品图样和技术文件制造。 5.2 PTC起动器在下列条件下应能正常工作： a. 周围空气温度在10～43℃； b. 空气相对湿度不大于90%（25℃时）； c. 电源电压为额定电压，频率为额定频率； d. 周围无腐蚀性、易燃易爆气体与导电尘埃。 5.3 外观要求 外观应光洁、无毛刺、无划痕、无起泡、无裂纹变形、端子无松动、锈蚀、标志清晰。 5.4 插拨力 PTC起动器与压缩机的连接若是插接连接，对两极插孔，其插入力应小于200N，拔出力应大于25N。 5.5 常温电阻值 PTC起动器的常温电阻值应符合表1的规定。 5.6 耗散功率 PTC起动器在稳定工作状态下的耗散功率应不超过4W。 5.7 动作时间 PTC起动器的动作时间应符合表1的规定。 5.8 恢复时间 PTC起动器的恢复时间应符合表1的规定。 5.9 耐高温
