【机械行业标准(JB)】 封闭式制冷压缩机用单相异步电动机 通用技术条件

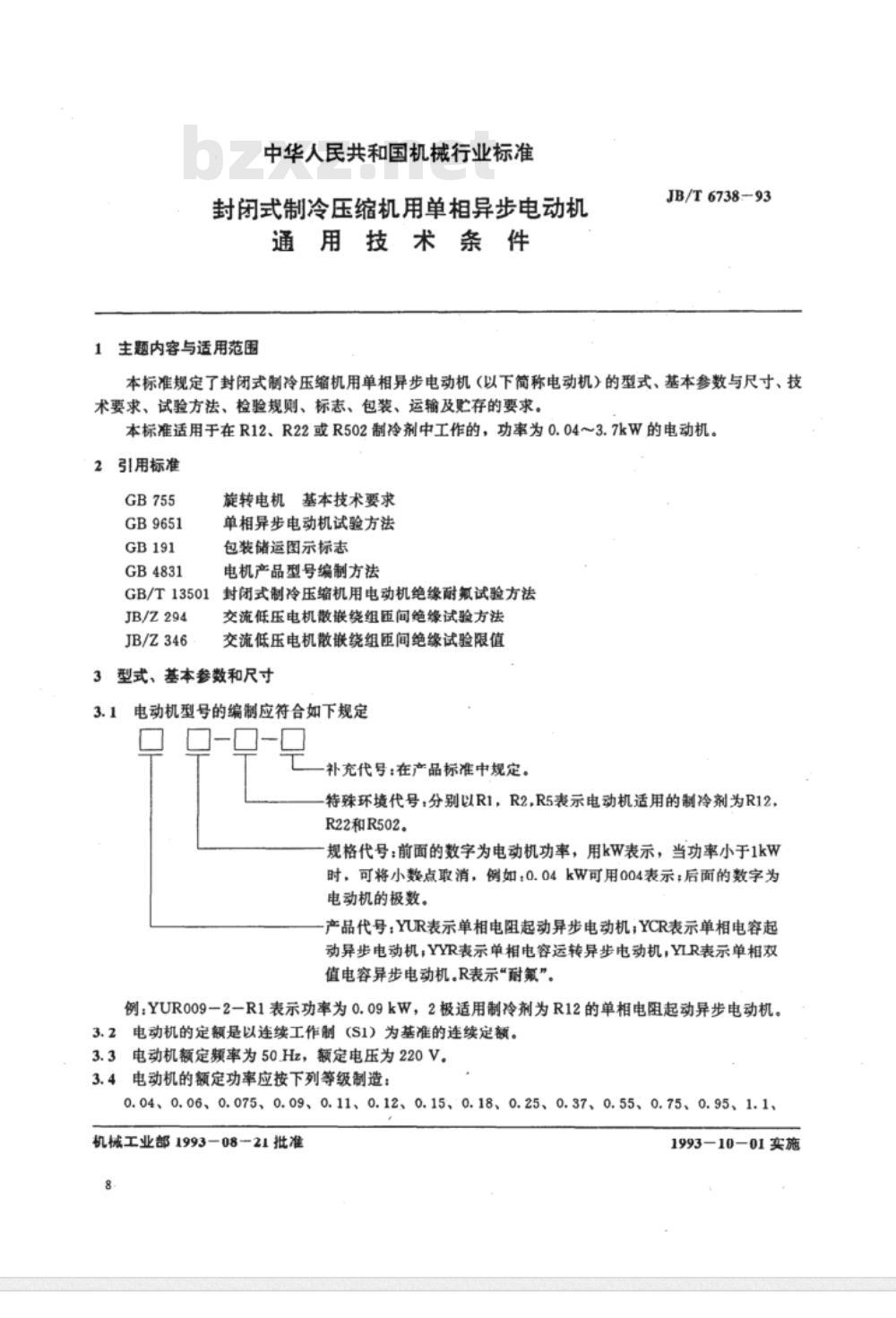

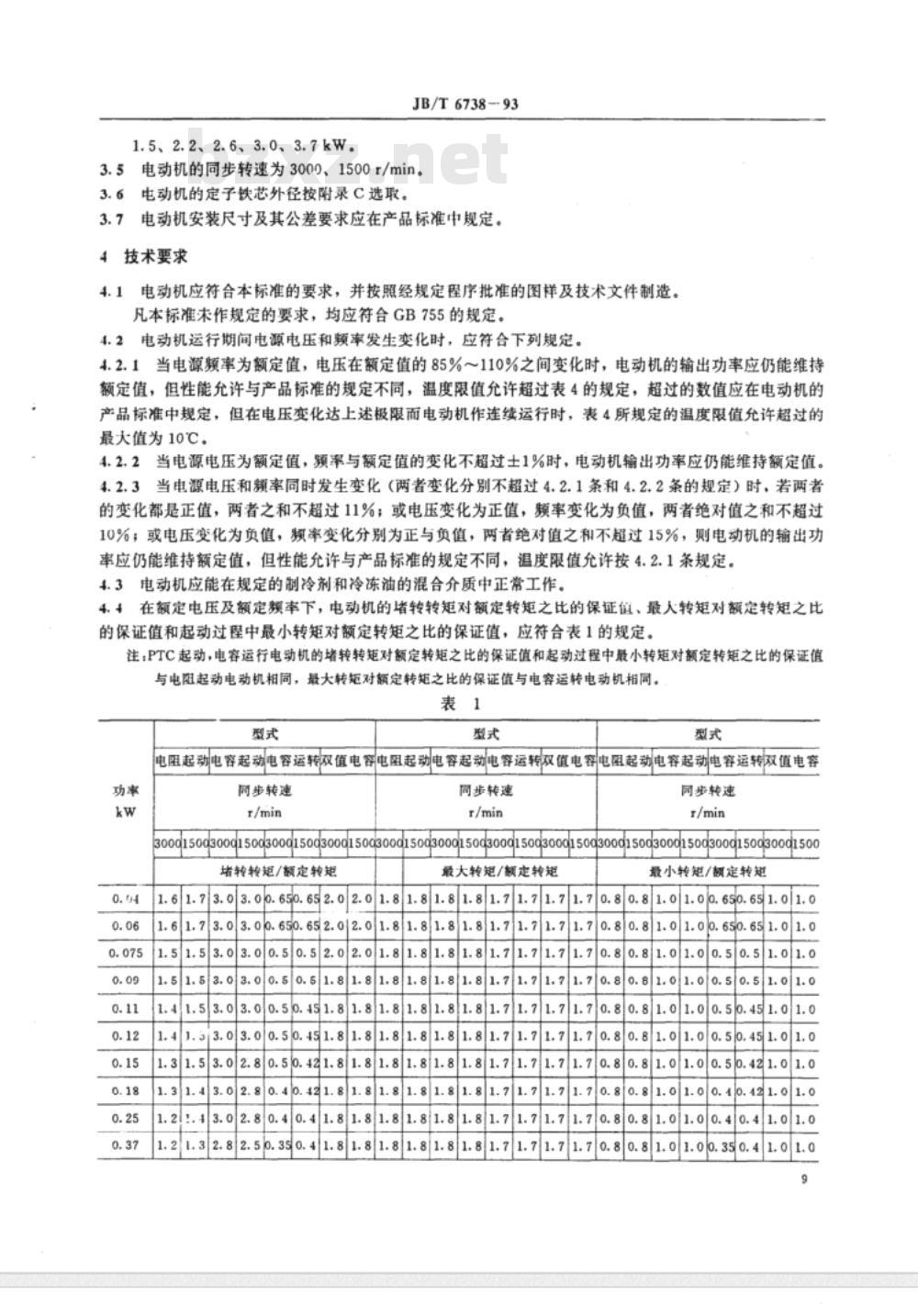

中华人民共和国机械行业标准 封闭式制冷压缩机用单相异步电动机通用技术条件 JB/T 6738-93 1 主题内容与适用范围 本标准规定了封闭式制冷压缩机用单相异步电动机（以下简称电动机）的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装、运输及贮存的要求。本标准适用于在R12、R22或R502制冷剂中工作的，功率为0.04～3.7kW的电动机。 2 引用标准 GB755, GB9651, GB191, GB4831, 旋转电机基本技术要求, 单相异步电动机试验方法, 包装储运图示标志, 电机产品型号编制方法, 封闭式制冷压缩机用电动机绝缘耐氟试验方法GB/T13501, JB/Z294, JB/Z346, 交流低压电机散嵌绕组压间绝缘试验方法, 交流低压电机散嵌绕组距间绝缘试验限值。 3 型式、基本参数和尺寸 电动机型号的编制应符合如下规定： 3.1 补充代号：在产品标准中规定。特殊环境代号，分别以R1，R2，R5表示电动机适用的制冷剂为R12、R22和R502。 规格代号：前面的数字为电动机功率，用kW表示。当功率小于1kW时，可将小数点取消，例如：0.04kW可用004表示；后面的数字为电动机的极数。 产品代号：YUR表示单相电阻起动异步电动机；YCR表示单相电容起动异步电动机；YYR表示单相电容运转异步电动机；YLR表示单相双值电容异步电动机。 3.2 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.3 电动机额定频率为50Hz，额定电压为220V。 3.4 电动机的额定功率应按下列等级制造：0.04、0.06、0.075、0.09、0.11、0.12、0.15、0.18、0.25、0.37、0.55、0.75、0.95、1.1、1.5、2.2、2.6、3.0、3.7kW。 3.5 电动机的同步转速为3000、1500r/min。 3.6 电动机的定子铁芯外径按附录C选取。 3.7 电动机安装尺寸及其公差要求应在产品标准中规定。 4 技术要求 4.1 电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。凡本标准末作规定的要求，均应符合GB755的规定。 4.2 电动机运行期间电源电压和频率发生变化时，应符合下列规定： 4.2.1 当电源频率为额定值，电压在额定值的85%~110%之间变化时，电动机的输出功率应仍能维持额定值，但性能允许与产品标准的规定不同，温度限值允许超过表4的规定，超过的数值应在电动机的产品标准中规定，但在电压变化达上述极限而电动机作连续运行时，表4所规定的温度限值允许超过的最大值为10℃。 4.2.2 当电源电压为额定值，频率与额定值的变化不超过±1%时，电动机输出功率应仍能维持额定值。当电源电压和频率同时发生变化（两者变化分别不超过4.2.1条和4.2.2条的规定）时，若两者的变化部是正值，两者之和不超过11%；或电压变化为正值，频率变化为负值，两者绝对值之和不超过10%；或电压变化为负值，频率变化分别为正与负值，两者绝对值之和不超过15%，则电动机的输出功率应仍能维持额定值，但性能允许与产品标准的规定不同，温度限值允许按4.2.1条规定。 4.3 在额定电压及额定频率下，电动机的堵转转矩对额定转矩之比的保证值、最小转矩对额定转矩之比的保证值和起动过程中最小转矩对额定转矩之比的保证值，应符合表1的规定。注：PTC起动，电容运行电动机的堵转转矩对额定转矩之比的保证值和起动过程中最小转矩对额定转矩之比的保证值与电阻起动电动机相同，最大转矩对额定转矩之比的保证值与电容运转电动机相同。 表1 电动机性能要求 功率 (kW) | 电阻起动 | 电容起动 | 电容运转 | 双值电容 0.04 | 3000r/min | 1500r/min | 3000r/min | 1500r/min 0.06 | 3000r/min | 1500r/min | 3000r/min | 1500r/min 0.12 | 3000r/min | 1500r/min | 3000r/min | 1500r/min ...... 5 其它要求 5.1 电动机应符合附录A至附录D的要求。 5.2 电动机的标志、包装、运输、贮存应符合附录E的要求。 机械工业部 1993年8月21日批准 1993年10月1日实施
