【机械行业标准(JB)】 锅炉角焊缝强度计算方法

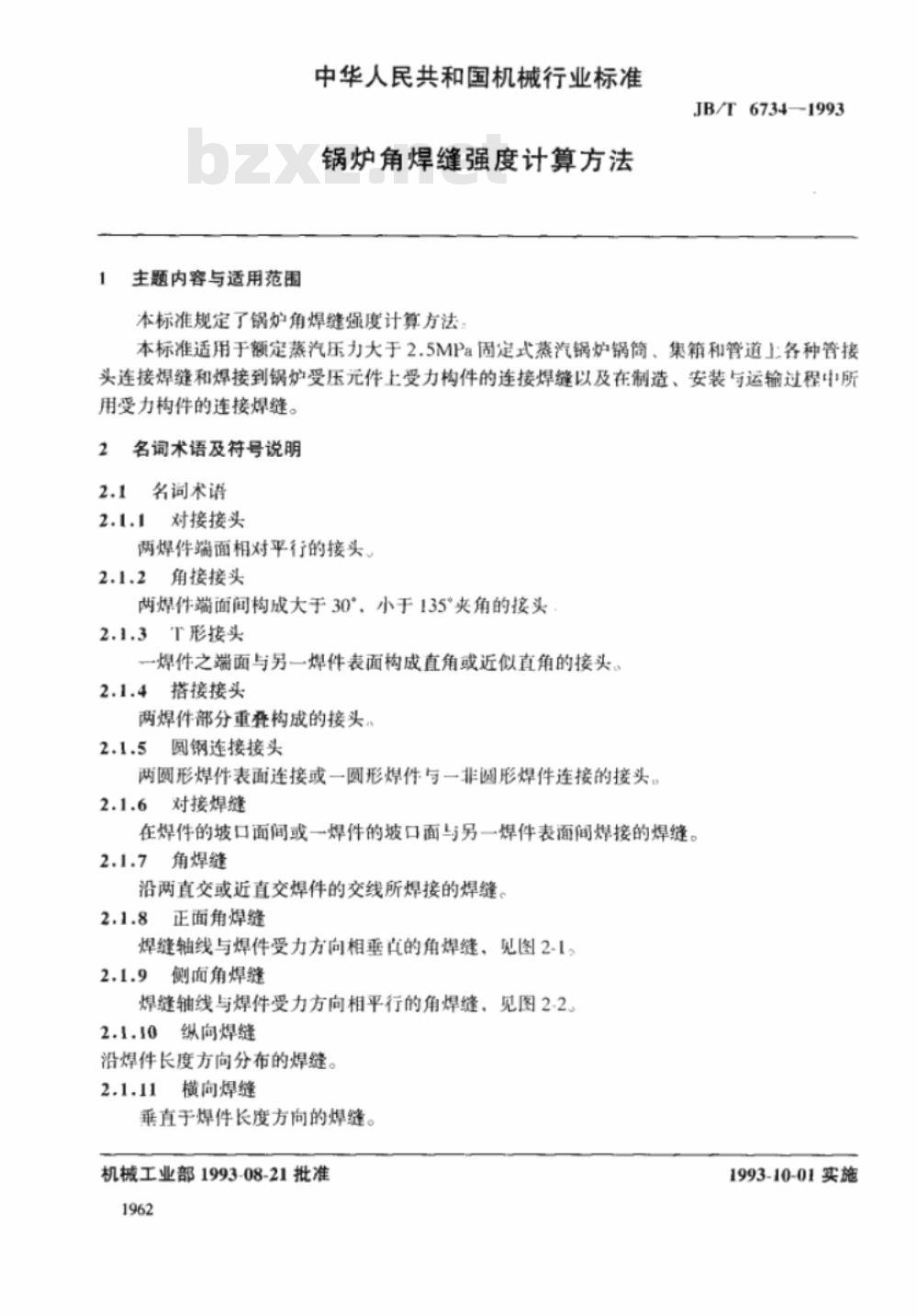

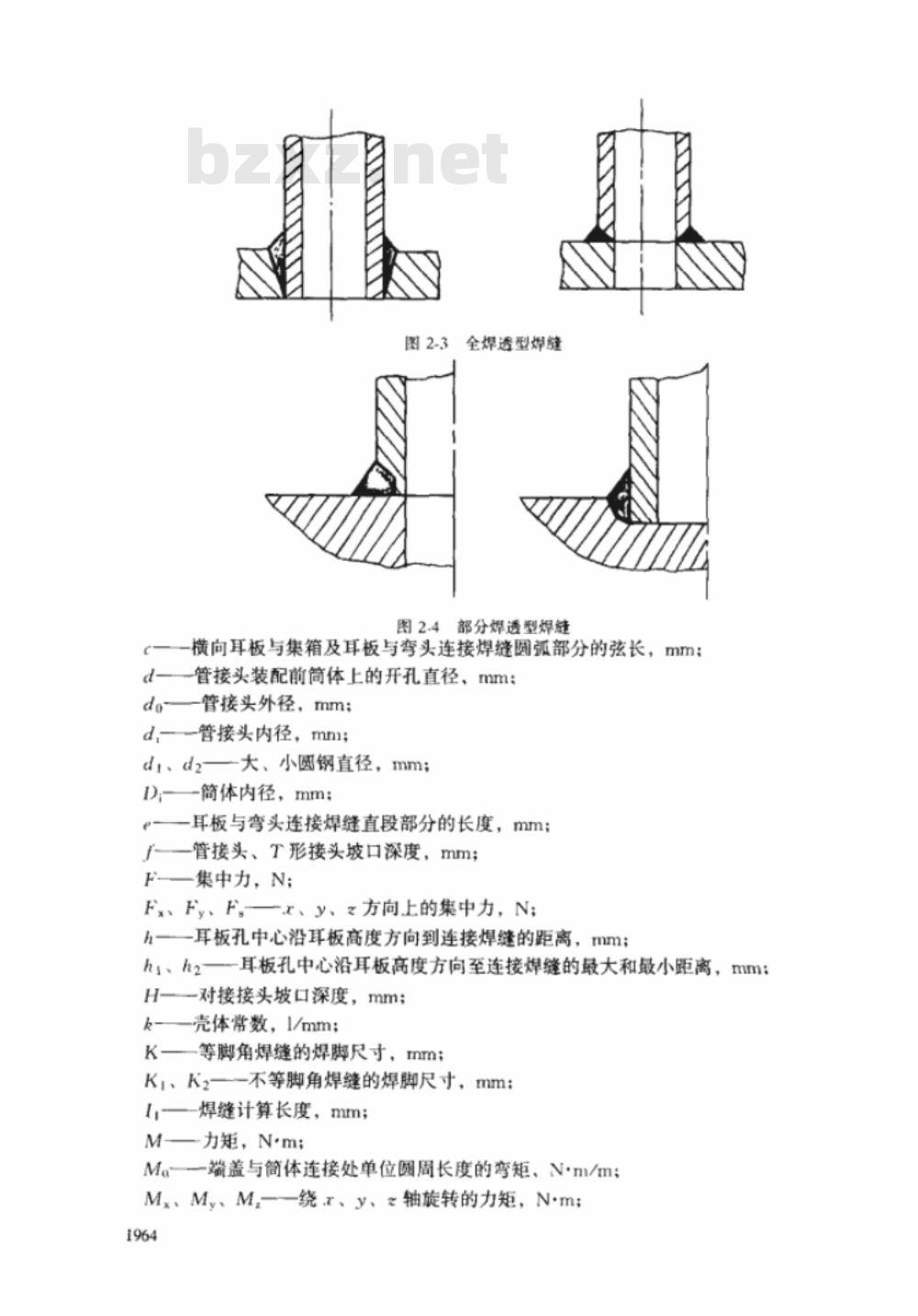

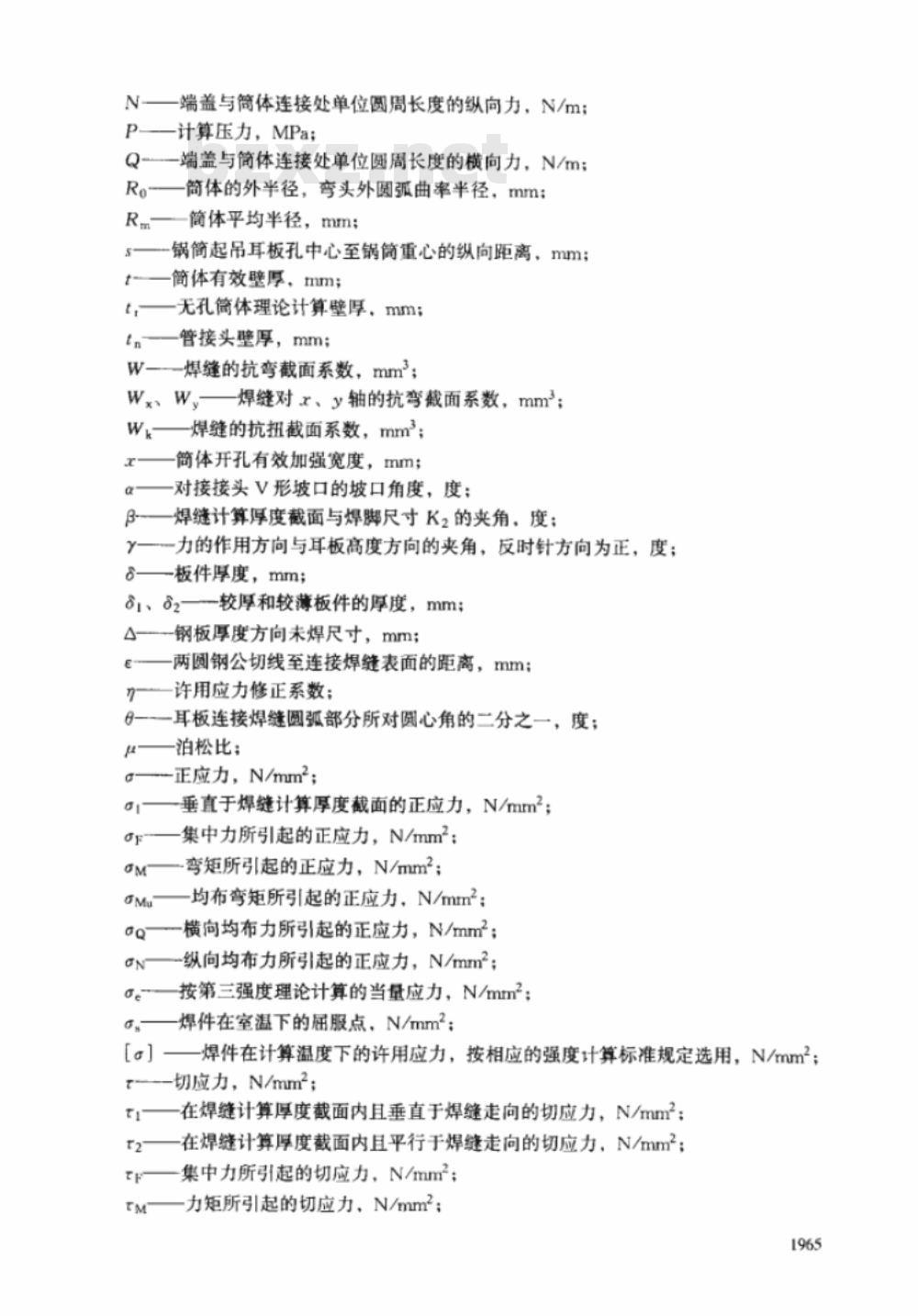

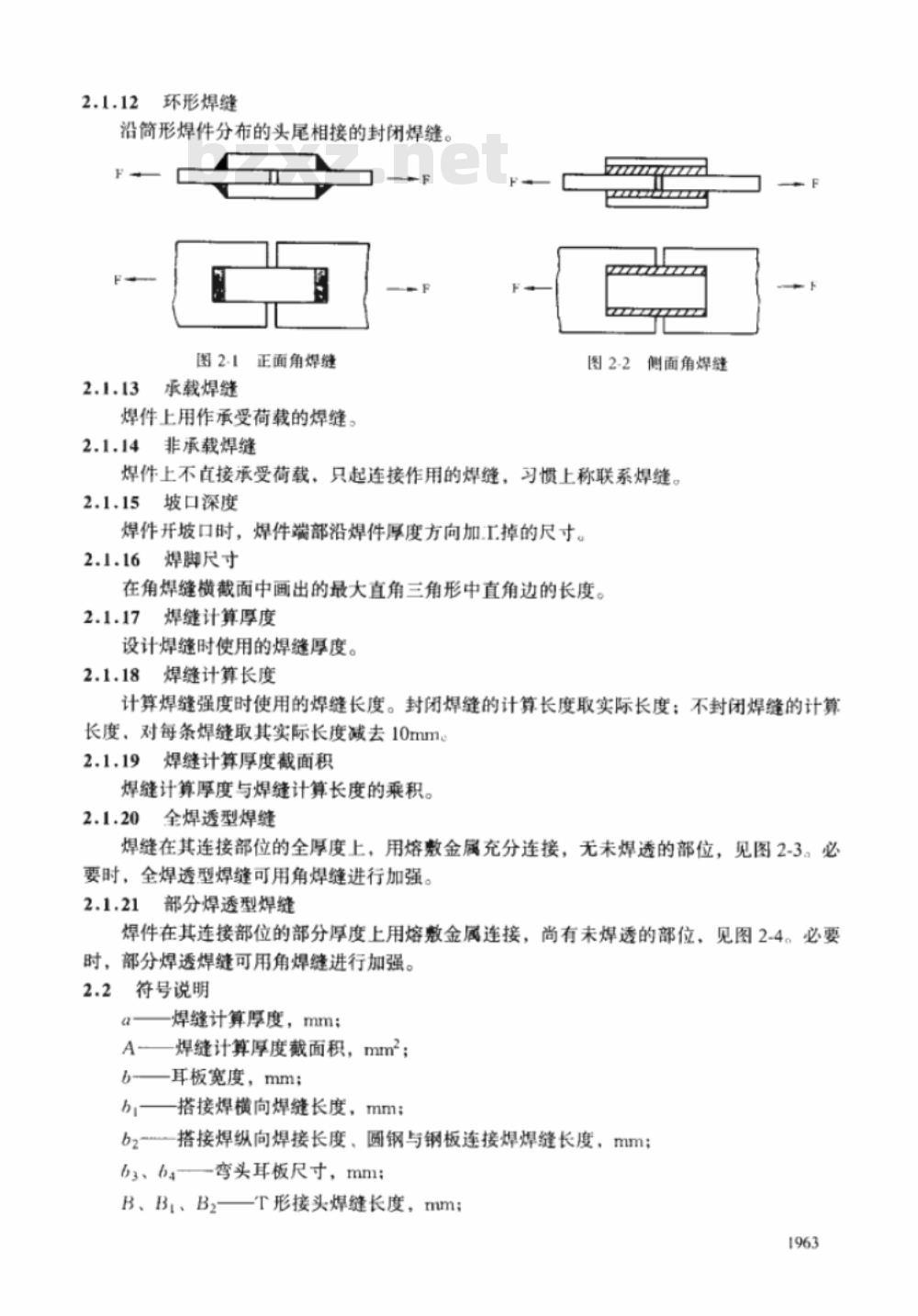

中华人民共和国机械行业标准 JB/T6734-1993 锅炉角焊缝强度计算方法 1 主题内容与适用范围 本标准规定了锅炉角焊缝强度计算方法，适用于额定蒸汽压力大于2.5MPa的固定式蒸汽锅炉锅简、集箱和管道上的各种管接头连接焊缝，焊接到锅炉受压元件上的受力构件连接焊缝，以及在制造、安装与运输过程中所用受力构件的连接焊缝。 2 名词术语及符号说明 2.1 名词术语 2.1.1 对接接头：两焊件端面相对平行的接头。 2.1.2 角接接头：两焊件端面间构成大于30°、小于135°夹角的接头。 2.1.3 T形接头：一焊件之端面与另一焊件表面构成直角或近似直角的接头。 2.1.4 搭接接头：两焊件部分重叠构成的接头。 2.1.5 圆钢连接接头：两圆形焊件表面连接或一圆形焊件与一非圆形焊件连接的接头。 2.1.6 对接焊缝：在焊件的坡口面间或一焊件的坡口面与另一焊件表面间焊接的焊缝。 2.1.7 角焊缝：沿两直交或近直交焊件的交线所焊接的焊缝。 2.1.8 正面角焊缝：焊缝轴线与焊件受力方向相垂直的角焊缝。 2.1.9 侧面角焊缝：焊缝轴线与焊件受力方向相平行的角焊缝。 2.1.10 纵向焊缝：沿焊件长度方向分布的焊缝。 2.1.11 横向焊缝：垂直于焊件长度方向的焊缝。 2.1.12 环形焊缝：沿简形焊件分布的头尾相接的封闭焊缝。 2.1.13 承载焊缝：焊件上用作承受荷载的焊缝。 2.1.14 非承载焊缝：焊件上不直接承受荷载，只起连接作用的焊缝，习惯上称为联系焊缝。 2.1.15 坡口深度：焊件开坡口时，焊件端部沿焊件厚度方向加工掉的尺寸。 2.1.16 焊脚尺寸：在角焊缝横截面中画出的最大直角三角形中直角边的长度。 2.1.17 焊缝计算厚度：设计焊缝时使用的焊缝厚度。 2.1.18 焊缝计算长度：计算焊缝强度时使用的焊缝长度。封闭焊缝的计算长度取实际长度；不封闭焊缝的计算长度，对每条焊缝取其实际长度减去10mm。 2.1.19 焊缝计算厚度截面积：焊缝计算厚度与焊缝计算长度的乘积。 2.1.20 全焊透型焊缝：焊缝在其连接部位的全厚度上，用熔数金属充分连接，无未焊透的部位。 2.1.21 部分焊透型焊缝：焊件在其连接部位的部分厚度上用熔金属连接，尚有未焊透的部位。 2.2 符号说明 焊缝计算厚度，mm；A—焊缝计算厚度截面积，mm²；b—耳板宽度，mm；h—搭接焊横向焊缝长度，mm；b2—搭接焊纵向焊接长度，圆钢与钢板连接焊焊缝长度，mm；b3、ba—弯头耳板尺寸，mm；B、B1、B2—T形接头焊缝长度，mm；d—管接头装配前简体上的开孔直径，mm；do—管接头外径，mm；d1—管接头内径，mm；d2、d1—大、小圆钢直径，mm；f—管接头、T形接头坡口深度，mm；F—集中力，N；M—力矩，Nm。 图2-3 全焊透型焊缝 图2-4 部分焊透型焊缝
