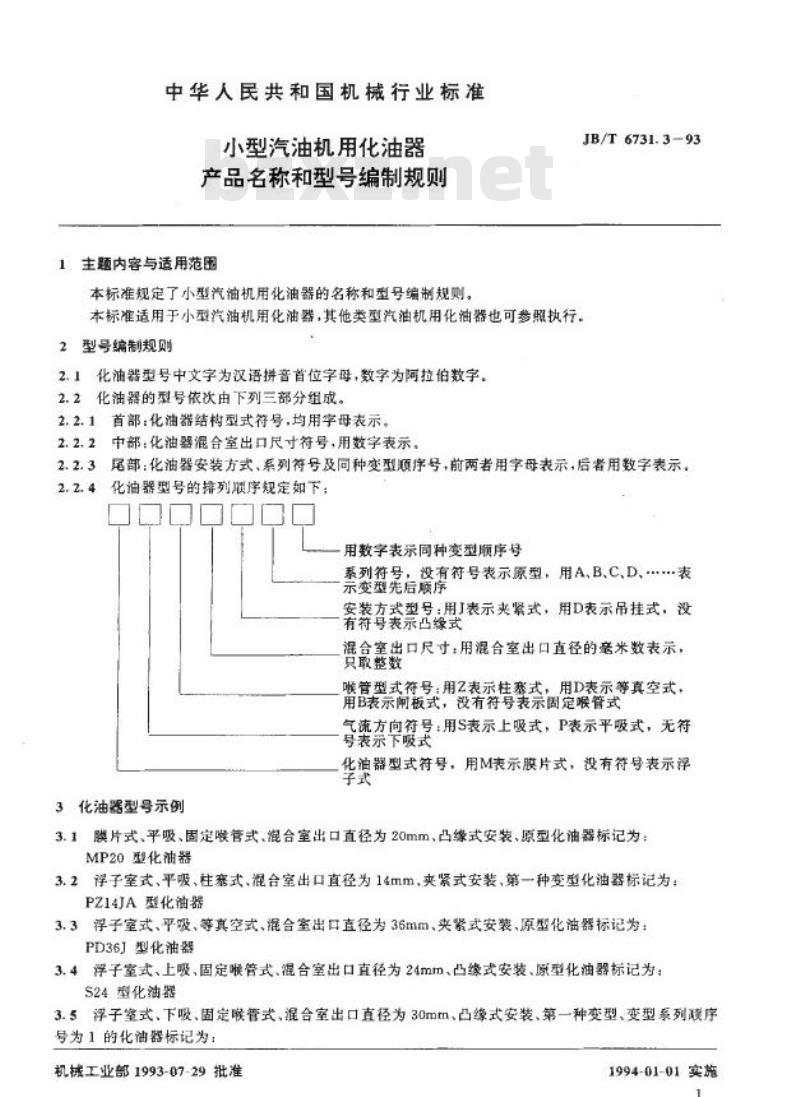

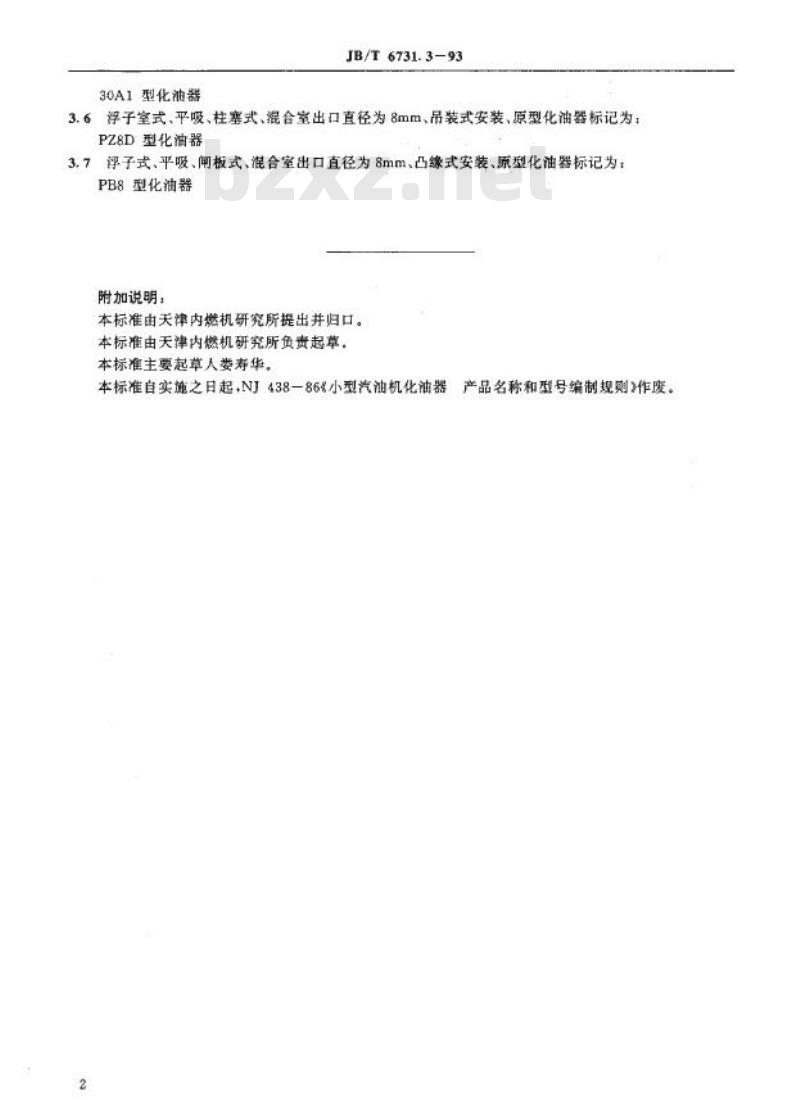

中华人民共和国机械行业标准 JB/T6731.3-93 小型汽油机用化油器产品名称和型号编制规则 1 主题内容与适用范围 本标准规定了小型汽油机用化油器的名称和型号编制规则，适用于小型汽油机用化油器，其他类型汽油机用化油器也可参照执行。 2 型号编制规则 2.1 化油器型号中文字为汉语拼音首位字母，数字为阿拉伯数字。 2.2 化油器的型号依次由下列三部分组成： 2.2.1 首部：化油器结构型式符号，均用字母表示。 2.2.2 中部：化油器混合室出口尺寸符号，用数字表示。 2.2.3 尾部：化油器安装方式、系列符号及同种变型顺序号，前两者用字母表示，后者用数字表示。 2.2.4 化油器型号的排列顺序规定如下： - 安装方式型号：用J表示夹紧式，用D表示吊挂式，没有符号表示凸缘式。 - 混合室出口尺寸：用混合室出口直径的毫米数表示，只取整数。 - 喉管型式符号：用Z表示柱塞式，用D表示等真空式，用表示闸板式，没有符号表示固定喉管式。 - 气流方向符号：用S表示上吸式，P表示平吸式，无符号表示下吸式。 - 化油器型式符号，用M表示片式，没有符号表示浮子式。 3 化油器型号示例 3.1 膜片式、平吸、固定喉管式、混合室出口直径为20mm、凸缘式安装、原型化油器标记为：MP20型化油器。 3.2 浮子室式、平吸，柱塞式、混合室出口直径为14mm，夹紧式安装，第一种变型化油器标记为：PZ14JA型化油器。 3.3 浮子室式、平吸、等真空式、混合室出口直径为36mm、夹紧式安装、原型化油器标记为：PD36J型化油器。 3.4 浮子室式、上吸、固定喉管式、混合室出口直径为24mm、凸缘式安装、原型化油器标记为：S24型化油器。 3.5 浮子室式、下吸、固定喉管式、混合室出口直径为30mm、凸缘式安装、第一种变型、变型系列膜序号为1的化油器标记为：30A1型化油器。 3.6 浮子室式、平吸、柱塞式、混合室出口直径为8mm、吊装式安装、原型化油器标记为：PZ8D型化油器。 3.7 浮子式、平吸、闸板式、混合室出口直径为8mm、凸缘式安装、原型化油器标记为：PB8型化油器。 附加说明： 本标准由关津内燃机研究所提出并归口。本标准由天津内燃机研究所负责起草，本标准主要起草人娄寿华。 本标准自实施之日起，NI438一86%小型汽油机化油器产品名称和型号编制规则作废。
