【机械行业标准(JB)】 小功率电动机试验用测功机 通用技术条件

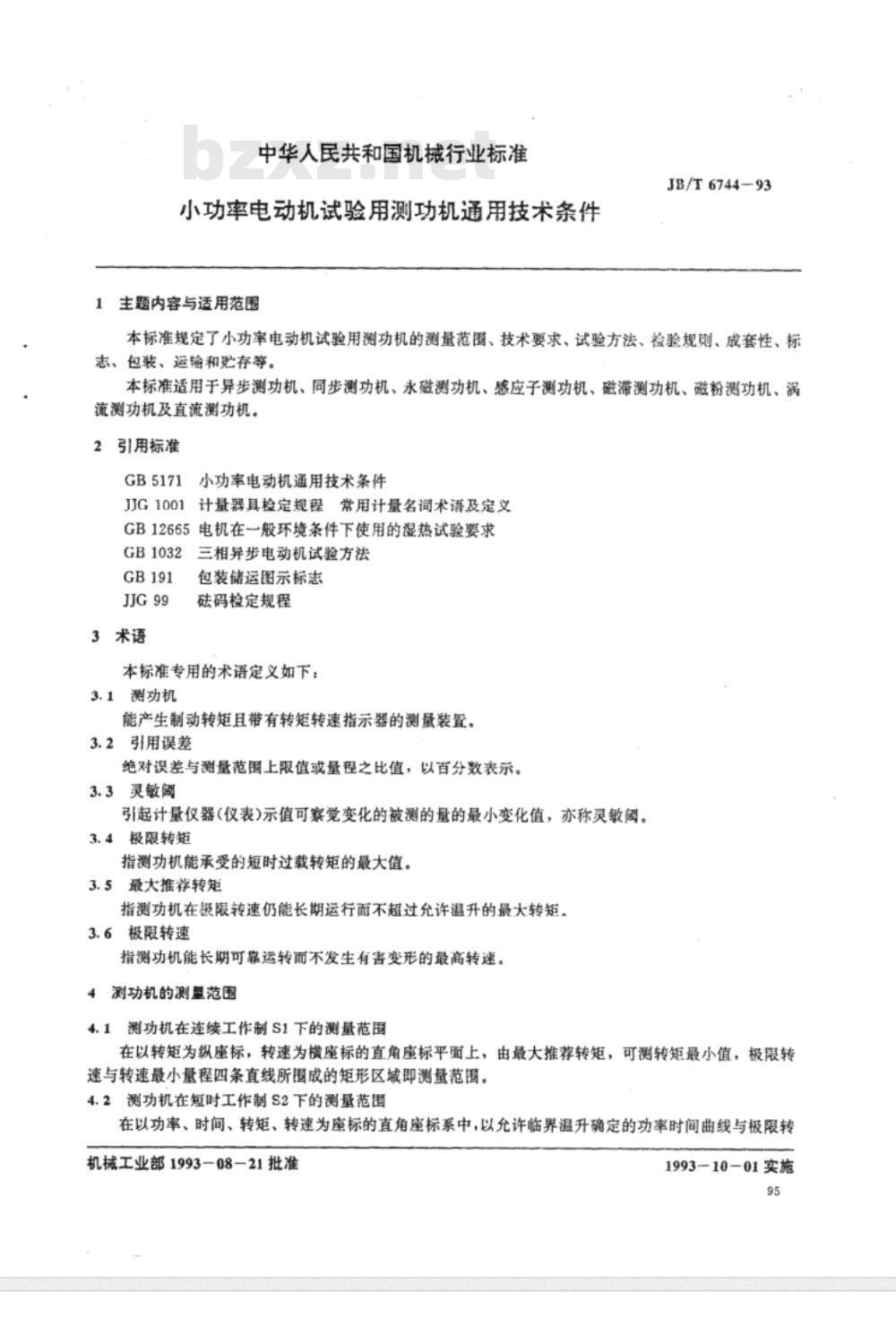

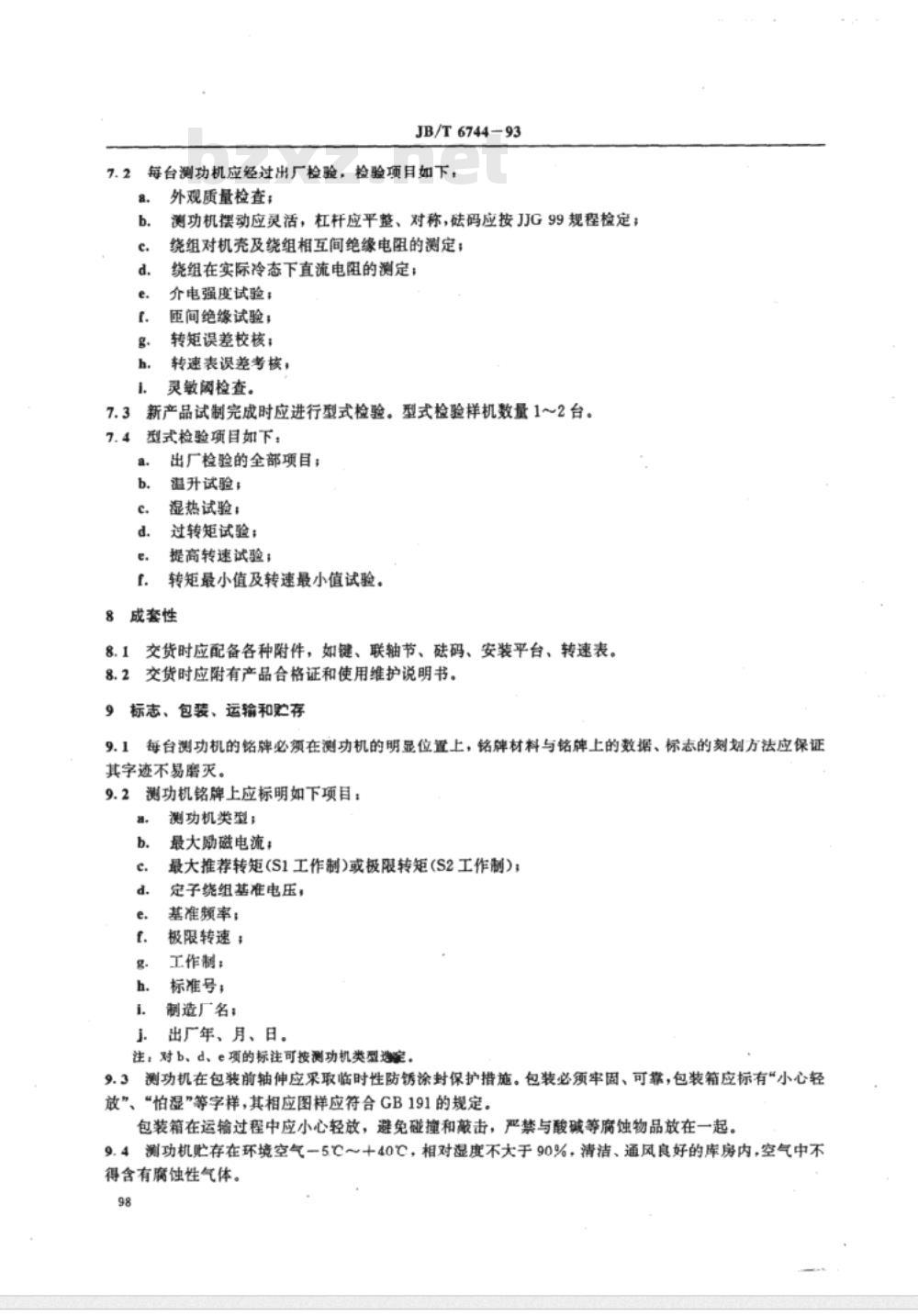

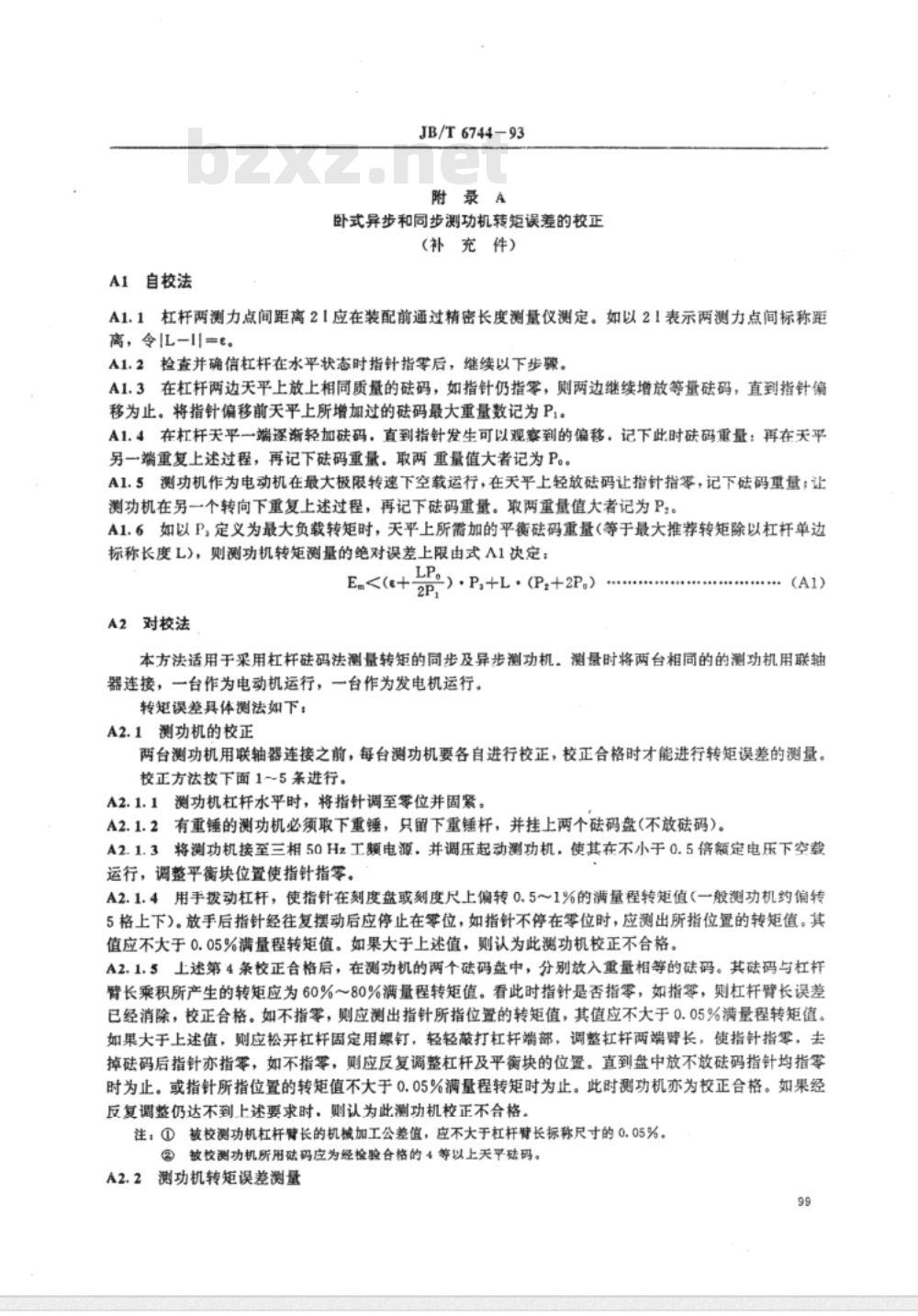

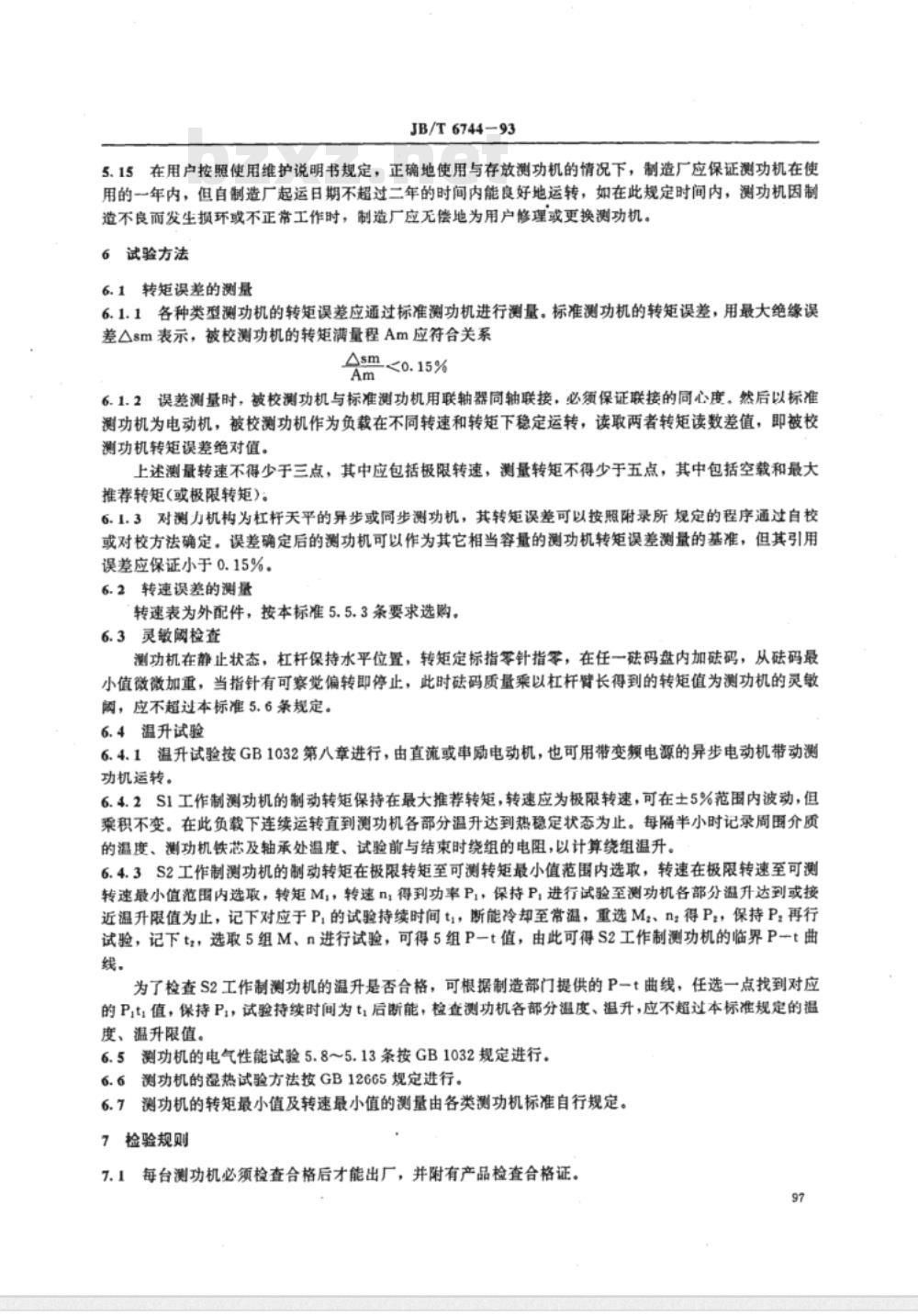

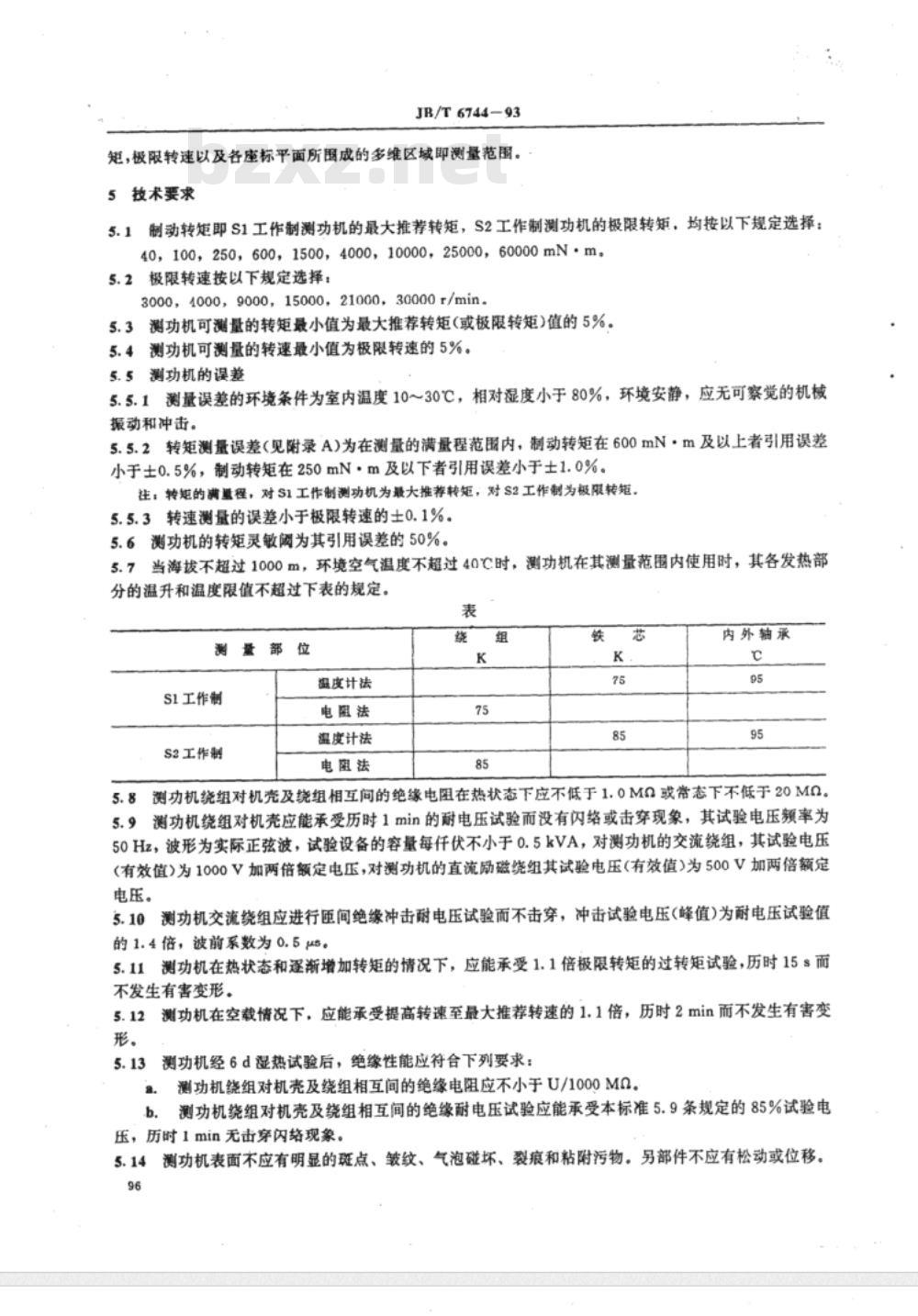

中华人民共和国机械行业标准 JB/T 6744-93 小功率电动机试验用测功机通用技术条件 本标准规定了小功率电动机试验用测功机的测量范围、技术要求、试验方法、检验规则、成套性、标志、包装、运输和贮存等。 本标准适用于异步测功机、同步测功机、永磁测功机、感应子测功机、磁滞测功机、磁粉测功机、涡流测功机及直流测功机。 1. 主题内容与适用范围 本标准适用于各种类型的小功率电动机试验用测功机，涵盖测量范围、技术要求、试验方法、误差测定等内容，确保测功机在不同环境条件下可靠工作。 2. 引用标准 - GB5171 - 小功率电动机通用技术条件 - JJG1001 - 计量器具检定规程 - 常用计量名词术语及定义 - GB12665 - 电机在一般环境条件下使用的湿热试验要求 - GB1032 - GB191 - JJG99 3. 术语 3.1 测功机：能产生制动转矩且带有转矩转速指示器的测量装置。 3.2 引用误差：绝对误差与测量范围上限值或量程之比值，以百分数表示。 3.3 灵敏间：引起计量器（仪表）示值可察觉变化的被测量的最小变化值，亦称灵敏离。 3.4 极限转矩：指测功机能承受的短时过载转矩的最大值。 3.5 最大推荐转矩：指测功机在极限转速仍能长期运行而不超过允许温升的最大转矩。 3.6 极限转速：指测功机能长期可靠运转而不发生有害变形的最高转速。 4. 测功机的测量范围 4.1 测功机在连续工作制S1下的测量范围由最大推荐转矩、可测转矩最小值、极限转速与转速最小量程四条直线所围成的矩形区域即测量范围。 4.2 测功机在短时工作制S2下的测量范围由功率时间曲线、极限转矩、极限转速以及各座标平面所围成的多维区域即测量范围。 5. 技术要求 5.1 制动转矩即S1工作制测功机的最大推荐转矩，S2工作制测功机的极限转矩，均按以下规定选择：40，100，250，600，1500，4000，10000，25000，60000mN·m。 5.2 极限转速按以下规定选择：3000，4000，9000，15000，21000，30000r/min。 5.3 测功机可测量的转矩最小值为最大推荐转矩（或极限转矩）值的5%。 5.4 测功机可测量的转速最小值为极限转速的5%。 5.5 测功机的误差 5.5.1 测量误差的环境条件为室内温度10～30℃，相对湿度小于80%，环境安静，应无可察觉的机械报动和冲击。 5.5.2 转矩测量误差：在测量的满量程范围内，制动转矩在600mN·m及以上者引用误差小于±0.5%，制动转矩在250mN·m及以下者引用误差小于±1.0%。 5.5.3 转速测量的误差小于极限转速的±0.1%。 5.6 测功机的转矩灵敏度为其引用误差的50%。 5.7 测功机在海拔不超过1000m，环境温度不超过40℃时，各发热部分的温升和温度限值应符合下表的规定： | 测量部位 | S1工作制 | S2工作制 | |----------|----------|----------| | 绕组 | 75℃ | 85℃ | | 铁芯 | 85℃ | 95℃ | | 内外轴承 | 95℃ | 95℃ | 5.8 测功机绕组对机壳及绕组相互间的绝缘电阻在热状态下应不低于1.0MΩ或常态下不低于20MΩ。 5.9 测功机绕组对机壳应能承受历时1min的耐电压试验而没有闪络或击穿现象，试验电压频率为50Hz，波形为正弦波，试验设备的容量不小于0.5kVA。 5.10 测功机交流绕组应进行匝间绝缘冲击耐电压试验而不击穿，冲击试验电压为耐电压试验值的1.4倍。 5.11 测功机应能承受1.1倍极限转矩的过转矩试验，历时15s而不发生有害变形。 5.12 测功机应能承受最大推荐转速的1.1倍，历时2min而不发生有害变形。 5.13 测功机经6d湿热试验后，绝缘性能应符合规定的要求，测功机绕组对机壳及绕组相互间的绝缘电阻不应低于标准值。 5.14 测功机表面不应有明显的斑点、裂纹、气泡等缺陷，部件不应有松动或位移。 5.15 在用户按照使用维护说明书规定，正确使用与存放测功机时，制造厂应保证测功机在使用过程中满足相关要求。
