【机械行业标准(JB)】 电除尘器用瓷绝缘子 瓷套

主题内容与适用范围
中华人民共和国机械行业标准
电除尘器用瓷绝缘子：
JB/T 6746.193
本标准规定了电除尘器用瓷套（以下简称瓷套）的型式尺寸、技术要求、试验方法、检验规则以及标志和包装等。
本标准适用于直流额定电压为72、80、90、100kV，工作温度为正值150、200、250℃，安装地点海拔不超过1000m。
本标准不适用于在足以降低瓷套性能和使瓷套表面产生凝露的工作环境下使用的绝缘子。2引用标准
高压绝缘子瓷件技术条件
GB775.1～775.3绝缘子试验方法GB2900.8电工名调术语绝缘子www.bzxz.net
JB/T94
3术语
绝缘子产品包装
本标准所采用的术语符合GB2900.8的规定4型式与尺寸

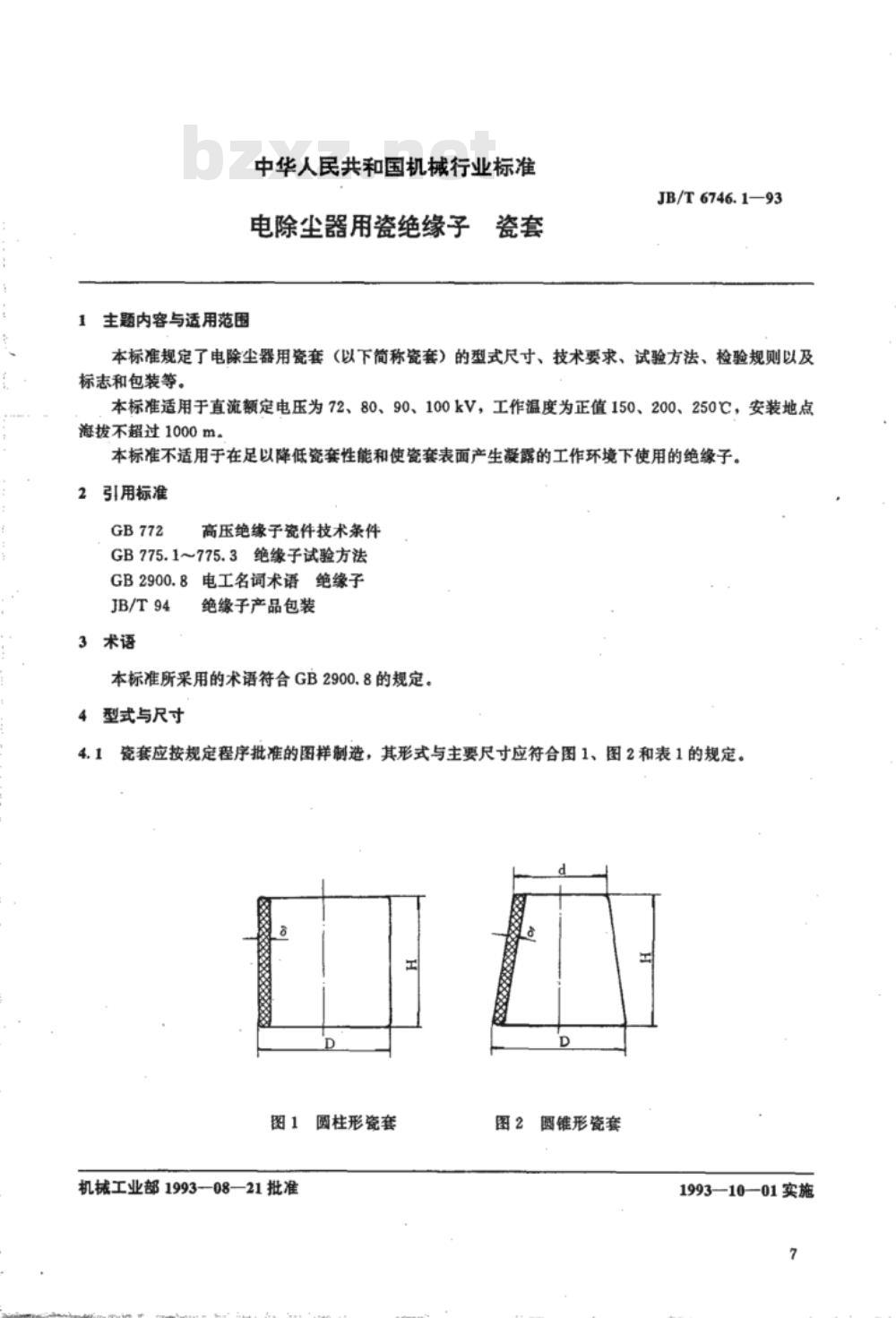

4.1瓷套应按规定程序批准的图样制造，其形式与主要尺寸应符合图1、图2和表1的规定。图1圆柱形瓷套
机械工业部1993—08—21批准
图2圆锥形瓷套
1993—10—01实施
JH07201A
JH-07202A
JH-07251A
JH-07252A
JH-07253
JH-0S001B
JH-08051B
JH-08052B
JH-08053B
JH-09001C
JH-09051C
JH-10051C
JH-10052C
瓷套型号表示方法如下：
5技术要求
JB/T6746.1—93

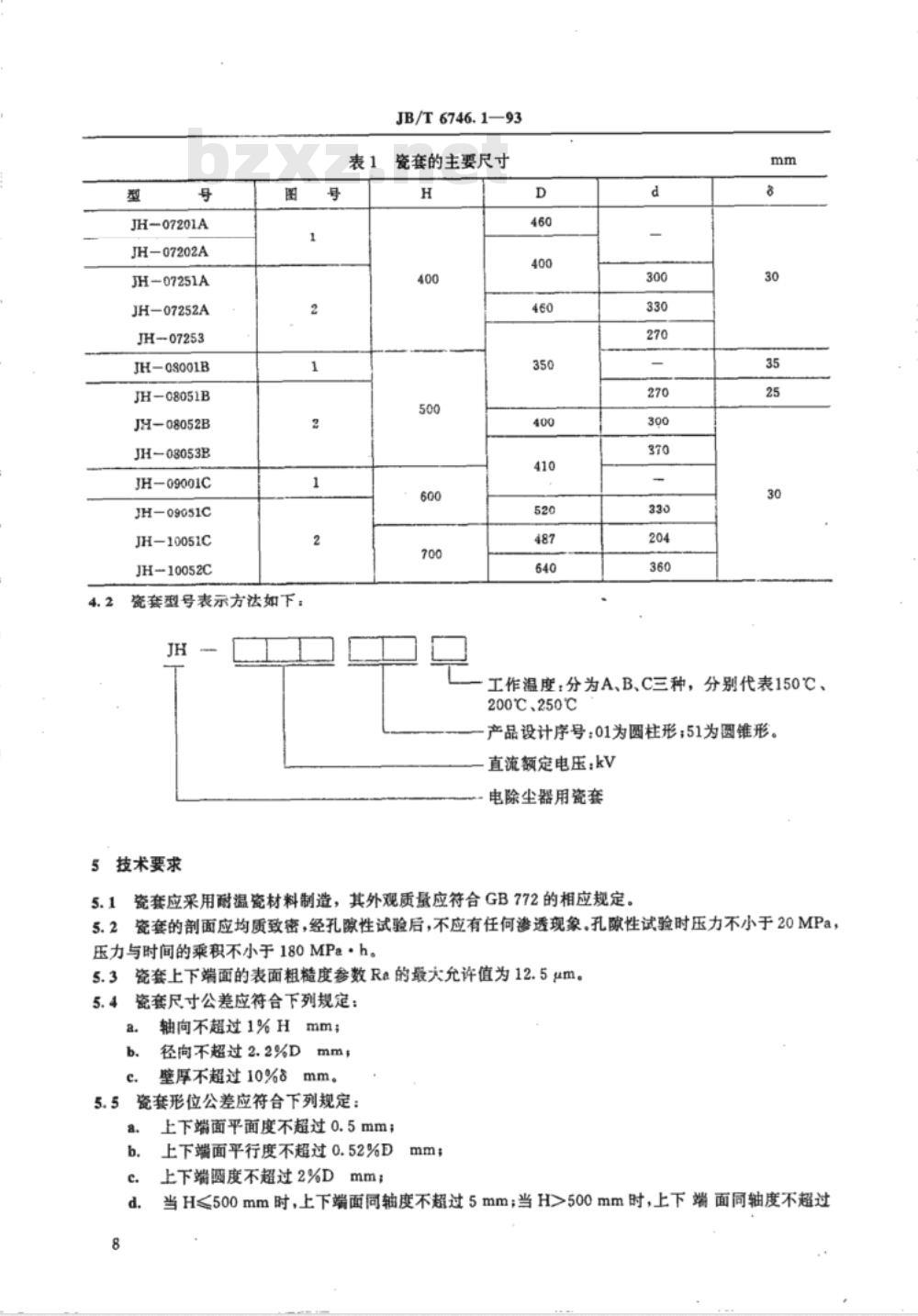

瓷套的主要尺寸
工作温度：分为A、B、C三种，分别代表150℃、200℃、250℃
产品设计序号：01为圆柱形；51为圆锥形。直流额定电压：kv
·电除尘器用瓷套
5.1瓷套应采用耐温瓷材料制造，其外观质量应符合GB772的相应规定。5.2瓷套的剖面应均质致密，经孔隙性试验后，不应有任何渗透现象。孔隙性试验时压力不小于20MPa，压力与时间的乘积不小于180MPa·h。5.3瓷套上下端面的表面粗糙度参数Ra的最大允许值为12.5μm。5.4
瓷套尺寸公差应符合下列规定：a
轴向不超过1%Hmm；
径向不超过2.2%D
壁厚不超过10%8
瓷套形位公差应符合下列规定：8.
上下端面平面度不超过0.5mm；
上下端面平行度不超过0.52%D
上下端圆度不超过2%D
当H≤500mm时，上下端面同轴度不超过5mm；当H>500mm时，上下端面同轴度不超过0.9%Hmm。
JB/T 6746.193

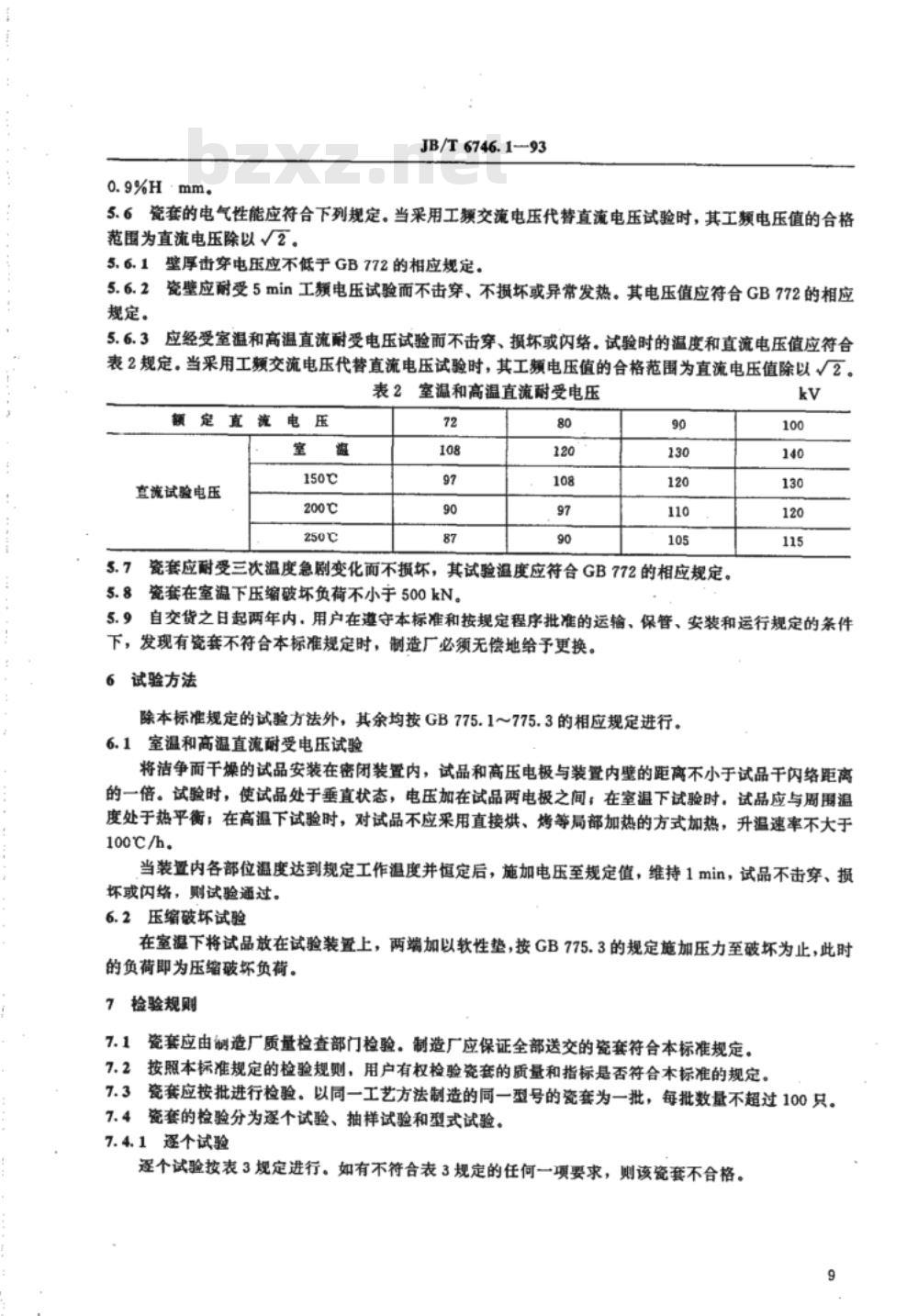

5.6瓷套的电气性能应符合下列规定。当采用工频交流电压代替直流电压试验时，其工频电压值的合格范围为直流电压除以√2。
5.6.1壁厚击穿电压应不低于GB772的相应规定。5.6.2瓷壁应耐受5min工频电压试验而不击穿、不损坏或异常发热。其电压值应符合GB772的相应规定。
5.6.3应经受室温和高温直流耐受电压试验而不击穿、损坏或闪络。试验时的温度和直流电压值应符合表2规定。当采用工频交流电压代替直流电压试验时，其工频电压值的合格范围为直流电压值除以√2。表2室温和高温直流耐受电压
额定直流电压
直流试验电压
200℃
5.7瓷套应耐受三次温度急剧变化而不损坏，其试验温度应符合GB772的相应规定。5.8瓷套在室温下压缩破坏负荷不小于500kN。kv
5.9自交货之日起两年内，用户在遵守本标准和按规定程序批准的运输、保管、安装和运行规定的条件下，发现有瓷套不符合本标准规定时，制造厂必须无偿地给予更换。6试验方法
除本标准规定的试验方法外，其余均按GB775.1～775.3的相应规定进行。6.1室温和高温直流耐受电压试验将洁争而干燥的试品安装在密闭装置内，试品和高压电极与装置内壁的距离不小于试品干闪络距离的一倍。试验时，使试品处于垂直状态，电压加在试品两电极之间；在室温下试验时，试品应与周围温度处于热平衡；在高温下试验时，对试品不应采用直接烘、烤等局部加热的方式加热，升温速率不大于100℃/h。
当装置内各部位温度达到规定工作温度并定后，施加电压至规定值，维持1min，试品不击穿、损坏或闪络，则试验通过。
6.2压缩破坏试验
在室温下将试品放在试验装置上，两端加以软性垫，按GB775.3的规定施加压力至破坏为止，此时的负荷即为压缩破坏负荷。
7检验规则
瓷套应由造厂质量检查部门检验。制造厂应保证全部送交的瓷套符合本标准规定。7.1
7.2按照本标准规定的检验规则，用户有权检验瓷套的质量和指标是否符合本标准的规定7.3瓷套应按批进行检验。以同一工艺方法制造的同一型号的瓷套为一批，每批数量不超过100只。7.4瓷套的检验分为逐个试验、抽样试验和型式试验。7.4.1逐个试验
逐个试验按表3规定进行。如有不符合表3规定的任何一项要求，则该瓷套不合格。9
试验项目名称
外观检查
尺寸检查
瓷壁工频耐受电压试验
抽样试验
JB/T 6746. 193

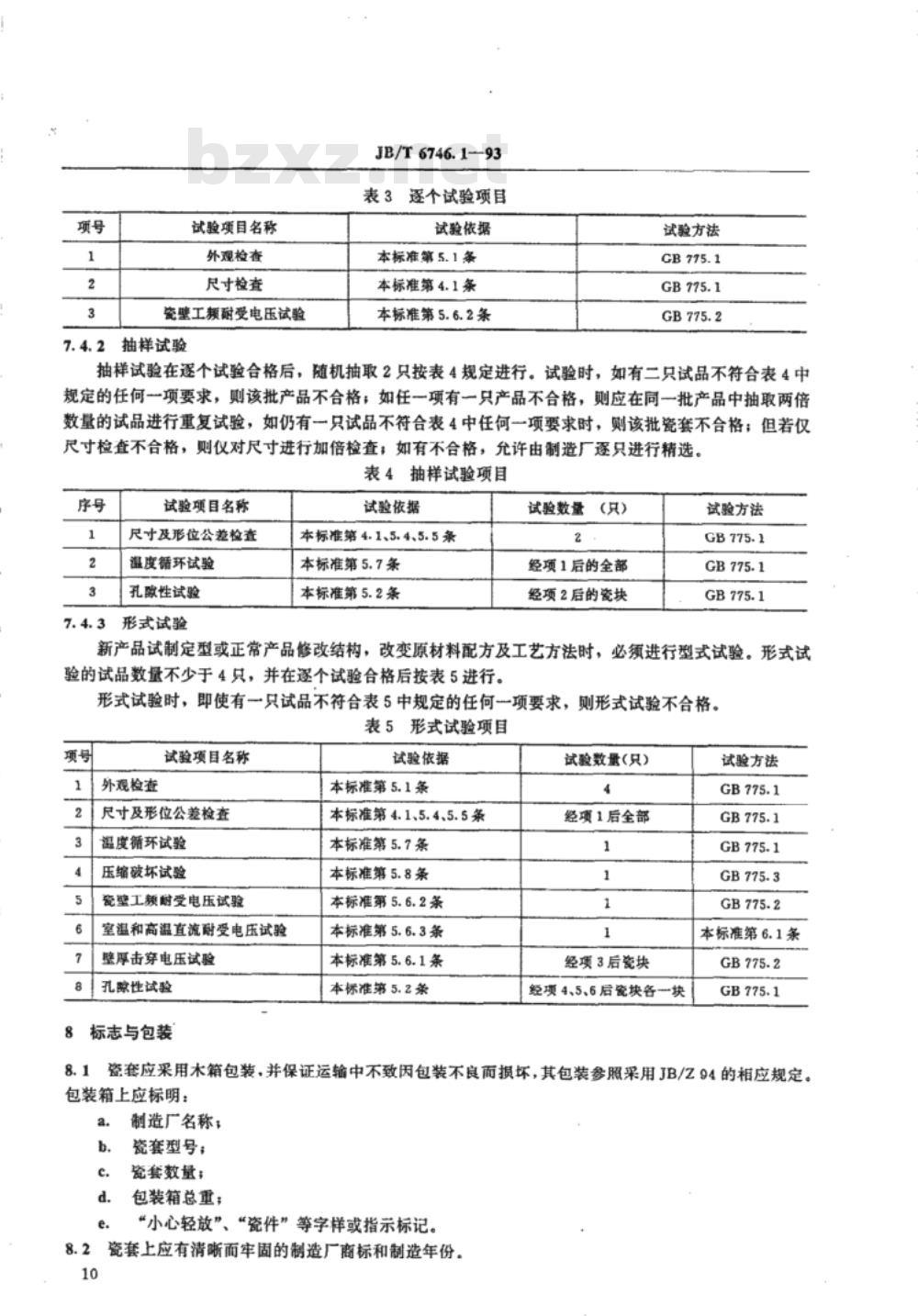

表3逐个试验项目
试验依据
本标准第5.1条
本标准第4.1条
本标准第5.6.2条
试验方法
抽样试验在遥个试验合格后，随机抽取2只按表4规定进行。试验时，如有二只试品不符合表4中规定的任何一项要求，则该批产品不合格；如任一项有一只产品不合格，则应在同一批产品中抽取两倍数量的试品进行重复试验，如仍有一只试品不符合表4中任何一项要求时，该批瓷套不合格；但若仅尺寸检查不合格，则仅对尺寸进行加倍检查；如有不合格，允许由制造厂逐只进行精选。表4抽样试验项目
试验项目名称
尺寸及形位公差检查
温度循环试验
孔酸性试验
形式试验
试验依据
本标准第4.1、5.4、5.5条
本标准第5.7条
本标准第5.2条
试验数量(只）
经项1后的全部
经项2后的瓷块
试验方法
新产品试制定型或正常产品修改结构，改变原材料配方及工艺方法时，必须进行型式试验。形式试验的试品数量不少于4只，并在逐个试验合格后按表5进行。形式试验时，即使有一只试品不符合表5中规定的任何一项要求，则形式试验不合格。表5形式试验项目
外观检查
试验项目名称
尺寸及形位公差检查
温度循环试验
压缩破坏试验
瓷壁工额耐受电压试验
室温和高温直流耐受电压试验
壁厚击穿电压试验
孔隙性试验
标志与包装
试验依据
本标准第5.1条
本标准第4.1、5.4、5.5条
本标准第5.7条
本标准第5.8条
本标准第5.6.2条
本标准第5.6.3条
本标准第5.6.1条
本标准第5.2条
试验数量(只)
经项1后全部
经项3后瓷块
经项4、5、6后瓷块各块
试验方法
本标准第6.1条
瓷套应采用木箱包装，并保证运输中不致因包装不良而损坏，其包装参照果用JB/Z94的相应规定。包装箱上应标明：
制造厂名称；
瓷套型号；
瓷套数量；
包装箱总重；
“小心轻放”、“瓷件”等字样或指示标记，瓷套上应有清晰面牢固的制造厂商标和制造年份。8.3
JB/T6746.1—93

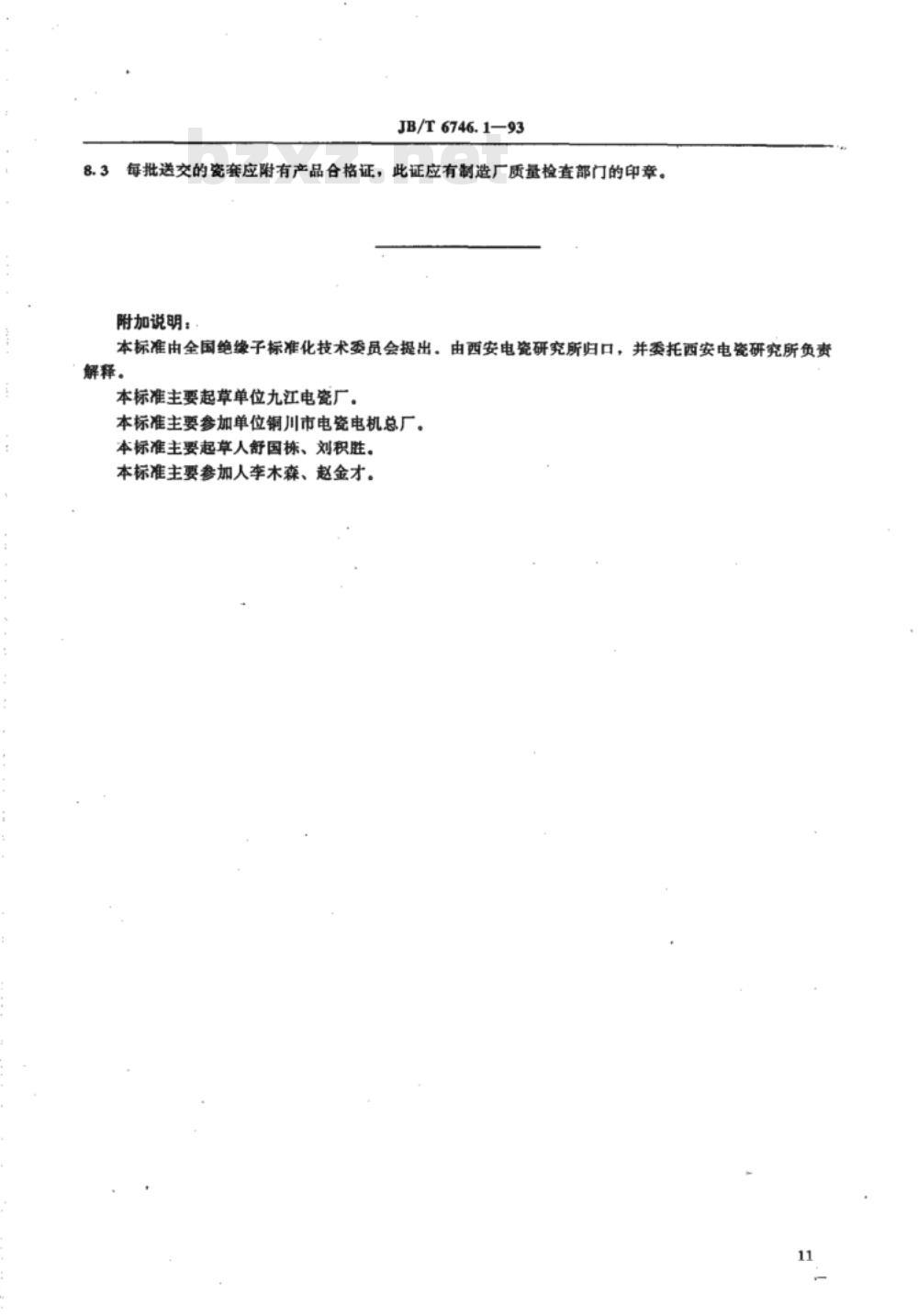

每批送交的瓷套应附有产品合格证，此证应有制造厂质量检查部门的印章。附加说明：
本标准由全国绝缘子标准化技术委员会提出。由西安电瓷研究所归口，并委托西安电瓷研究所负责解释。
本标准主要起草单位九江电瓷厂。本标准主要参加单位铜川市电瓷电机总厂。本标准主要起草人舒国栋、刘积胜。本标准主要参加人李木森、赵金才。
