【机械行业标准(JB)】 电除尘器用瓷绝缘子 棒形支柱

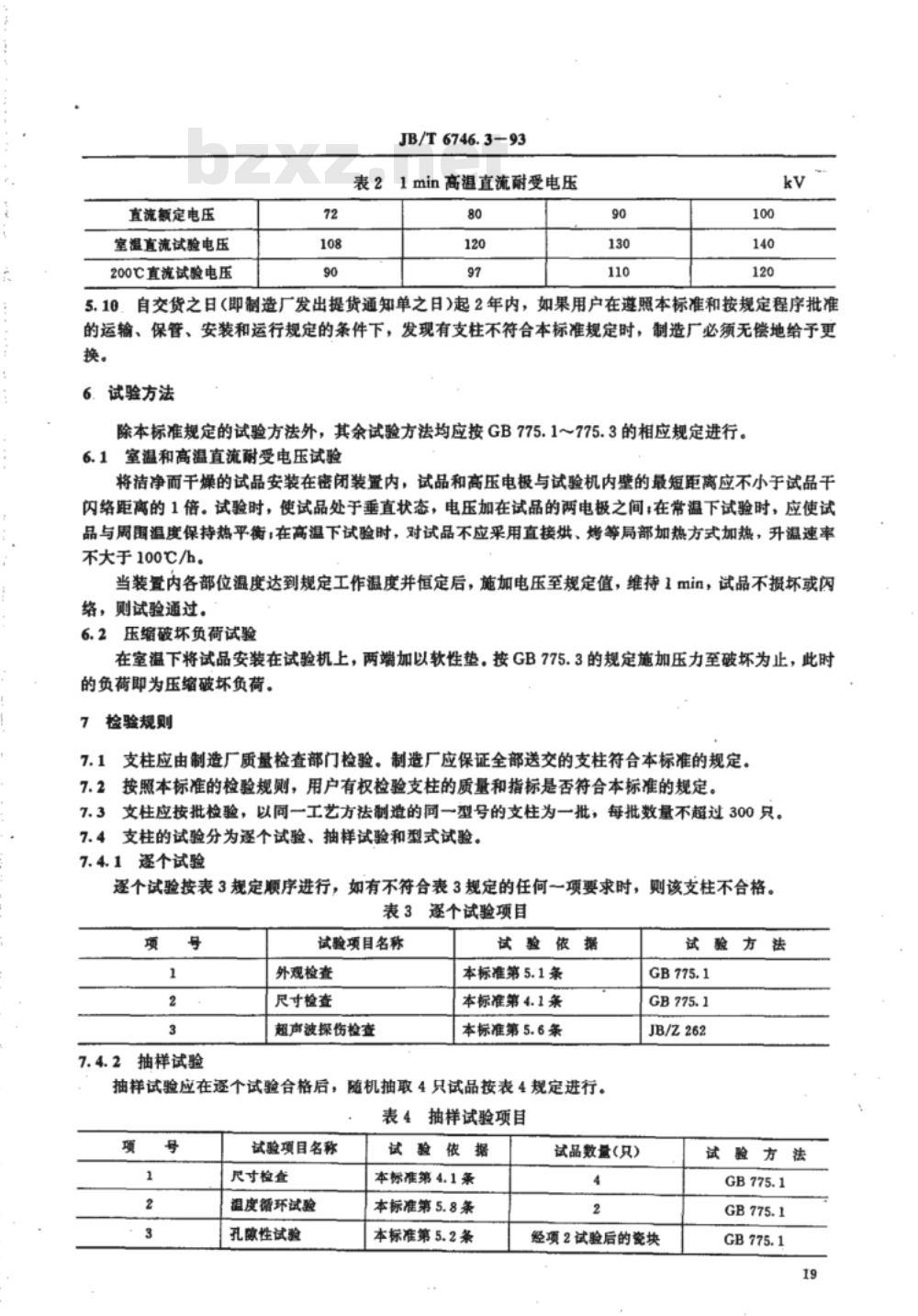

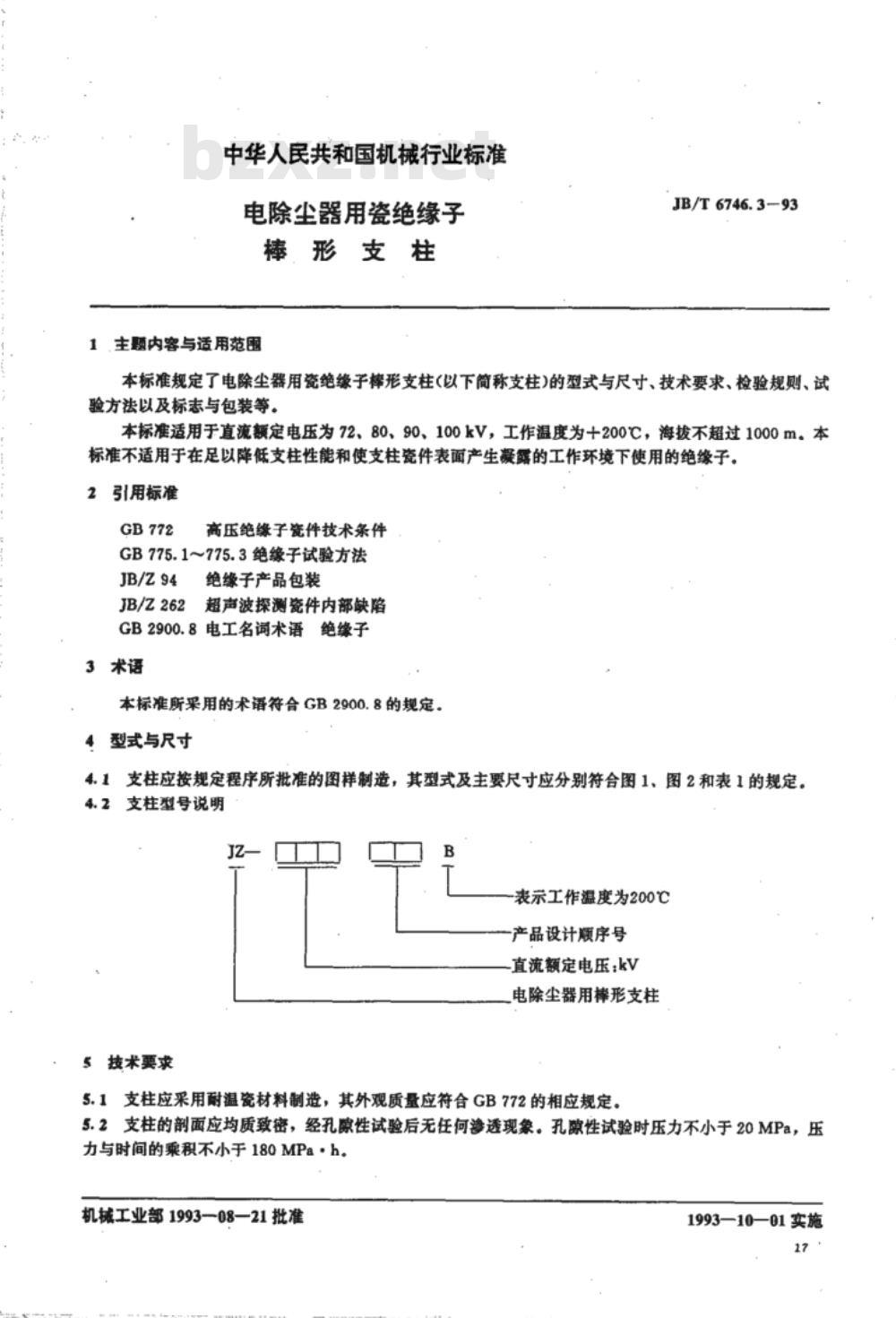

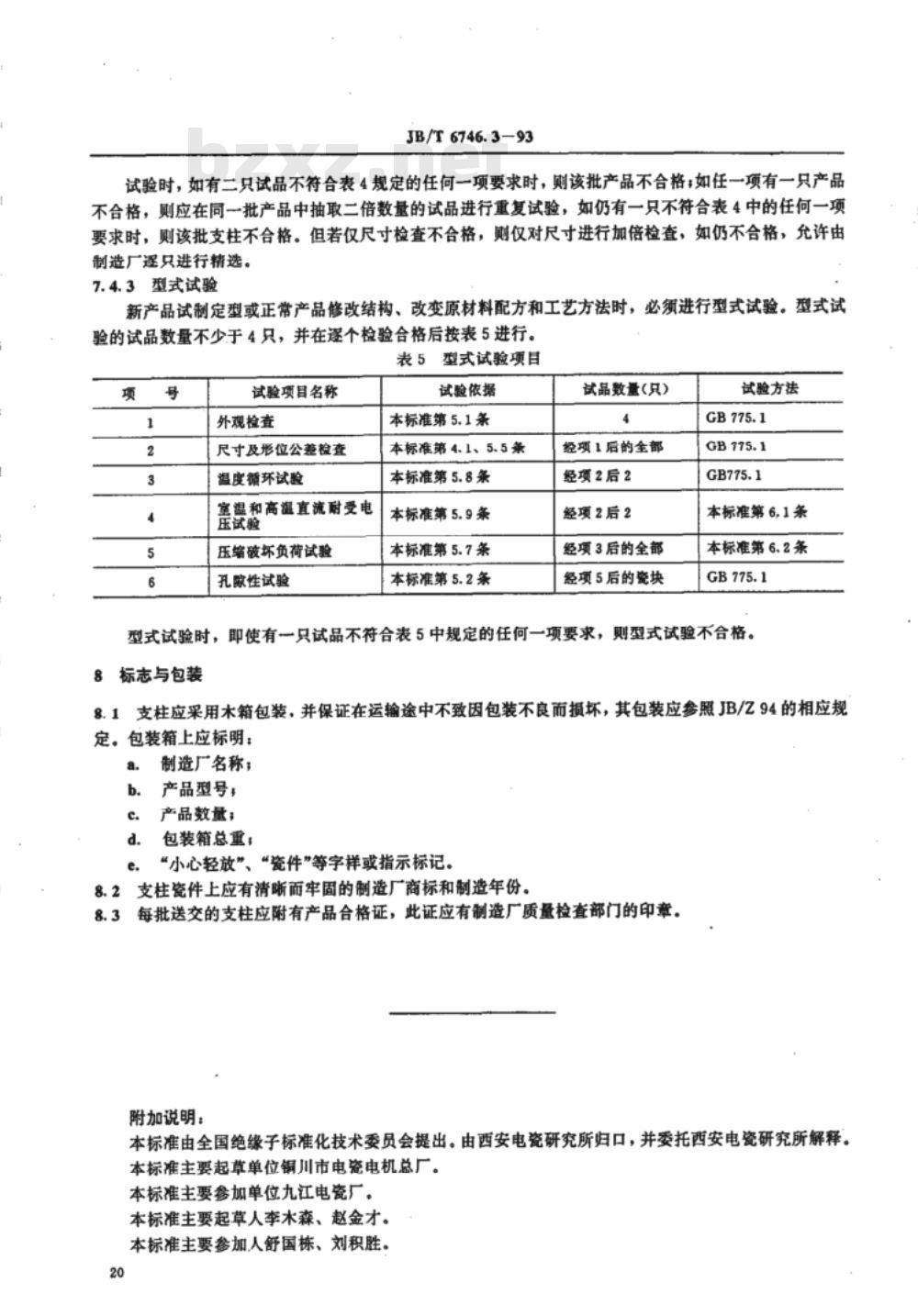

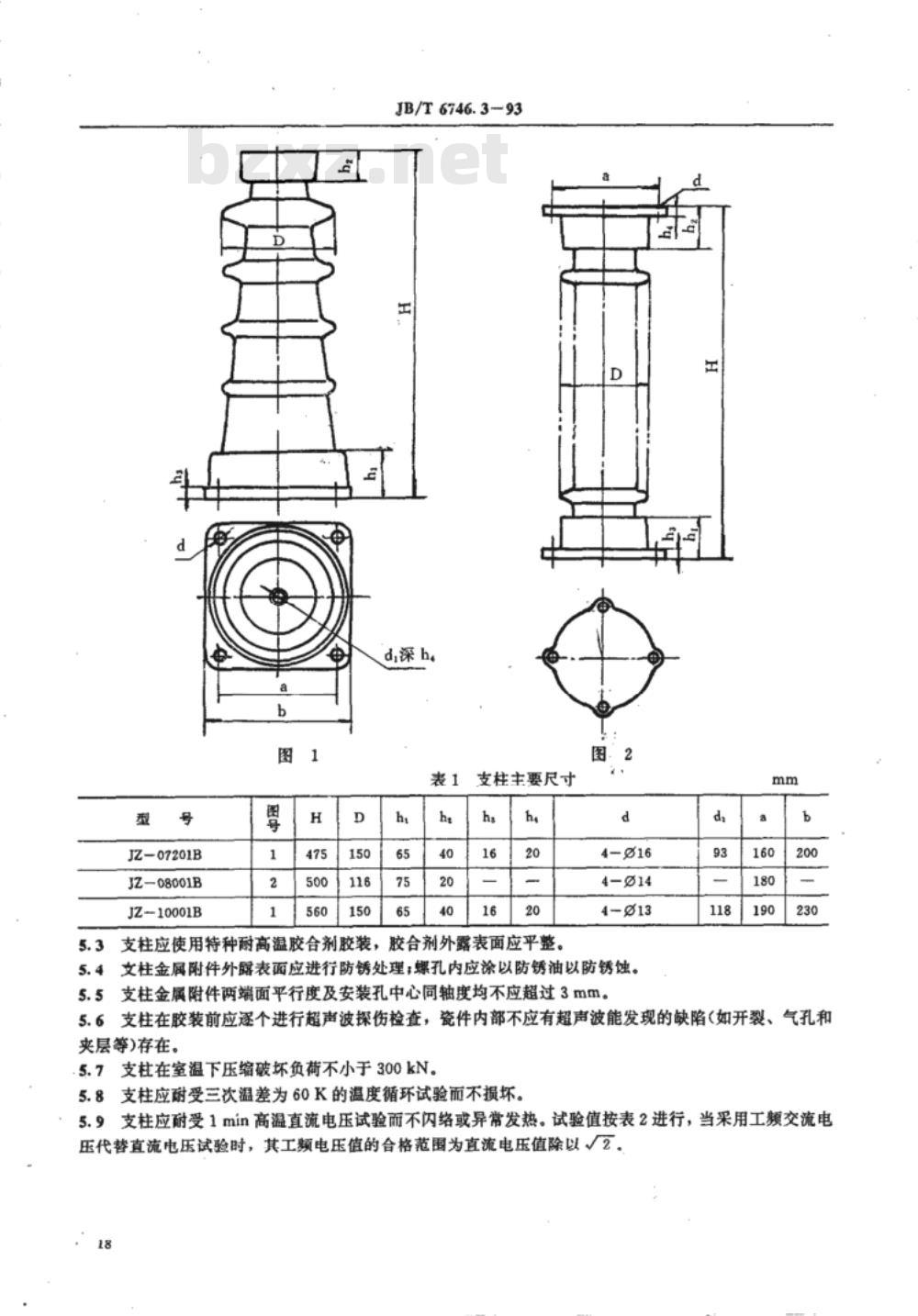

中华人民共和国机械行业标准 电除尘器用瓷绝缘子棒形支柱 1 范围 本标准规定了电除尘器用瓷绝缘子棒形支柱（以下简称支柱）的型式与尺寸、技术要求、检验规则、试验方法以及标志与包装等。 本标准适用于直流额定电压为72、80、90、100kV，工作温度为-200℃，海拔不超过1000m。 本标准不适用于在足以降低支柱性能和使支柱瓷件表面产生凝露的工作环境下使用的绝缘子。 2 引用标准 GB772 高压绝缘子瓷件技术条件 GB775.1～775.3 绝缘子试验方法 JB/Z94 绝缘子产品包装 JB/Z262 超声波探测瓷件内部缺陷 GB2900.8 电工名词术语绝缘子 3 术语 本标准所采用的术语符合GB2900.8的规定。 4 型式与尺寸 4.1 支柱应按规定程序所批准的图样制造，其型式及主要尺寸应分别符合图1、图2和表1的规定。 4.2 支柱型号说明 JZ- 表示工作温度为200℃，产品设计顺序号，直流额定电压：kV，电除尘器用棒形支柱。 5 技术要求 5.1 支柱应采用耐温瓷材料制造，其外观质量应符合GB772的相应规定。 5.2 支柱的剖面应均质致密，经孔隙性试验后无任何渗透现象。孔隙性试验时压力不小于20MPa，压力与时间的乘积不小于180MPa·h。 5.3 支柱应使用特种耐高温胶合剂胶装，胶合剂外露表面应平整。 5.4 支柱金属附件外露表面应进行防锈处理；螺孔内应涂以防锈油以防锈蚀。 5.5 支柱金属附件两端面平行度及安装孔中心同轴度均不应超过3mm。 5.6 支柱在胶装前应逐个进行超声波探伤检查，瓷件内部不应有超声波能发现的缺陷（如开裂、气孔和夹层等）。支柱在室温下压缩破坏负荷不小于300kN。 5.7 支柱应经受三次温差为60K的温度循环试验而不损坏。 5.8 支柱应耐受1min高温直流电压试验而不闪络或异常发热。 5.9 自交货之日（即制造厂发出提货通知单之日）起2年内，如果用户在遵照本标准和按规定程序批准的运输、保管、安装和运行规定的条件下，发现有支柱不符合本标准规定时，制造厂必须无偿地给予更换。 6 试验方法 除本标准规定的试验方法外，其余试验方法均应按GB775.1～775.3的相应规定进行。 6.1 室温和高温直流耐受电压试验 将洁净而干燥的试品安装在密闭装置内，试品和高压电极与试验机内壁的最短距离应不小于试品干闪络距离的1倍。试验时，使试品处于垂直状态，电压加在试品的两电极之间；在常温下试验时，应使试品与周围温度保持热平衡。在高温下试验时，对试品不应采用直接烘、烤等局部加热方式加热，升温速率不大于100℃/h。 当装置内各部位温度达到规定工作温度并恒定后，施加电压至规定值，维持1min，试品不损坏或闪络，则试验通过。 6.2 压缩破坏负荷试验 在室温下将试品安装在试验机上，两端加以软性垫。按GB775.3的规定施加压力至破坏为止，此时的负荷即为压缩破坏负荷。 7 检验规则 7.1 支柱应由制造厂质量检查部门检验。制造厂应保证全部送交的支柱符合本标准的规定。 7.2 按照本标准的检验规则，用户有权检验支柱的质量和指标是否符合本标准的规定。 7.3 支柱应按批检验，以同一工艺方法制造的同一型号的支柱为一批，每批数量不超过300只。 7.4 支柱的试验分为逐个试验、抽样试验和型式试验。 7.4.1 逐个试验 逐个试验按表3规定顺序进行，如有不符合表3规定的任何一项要求时，则该支柱不合格。
