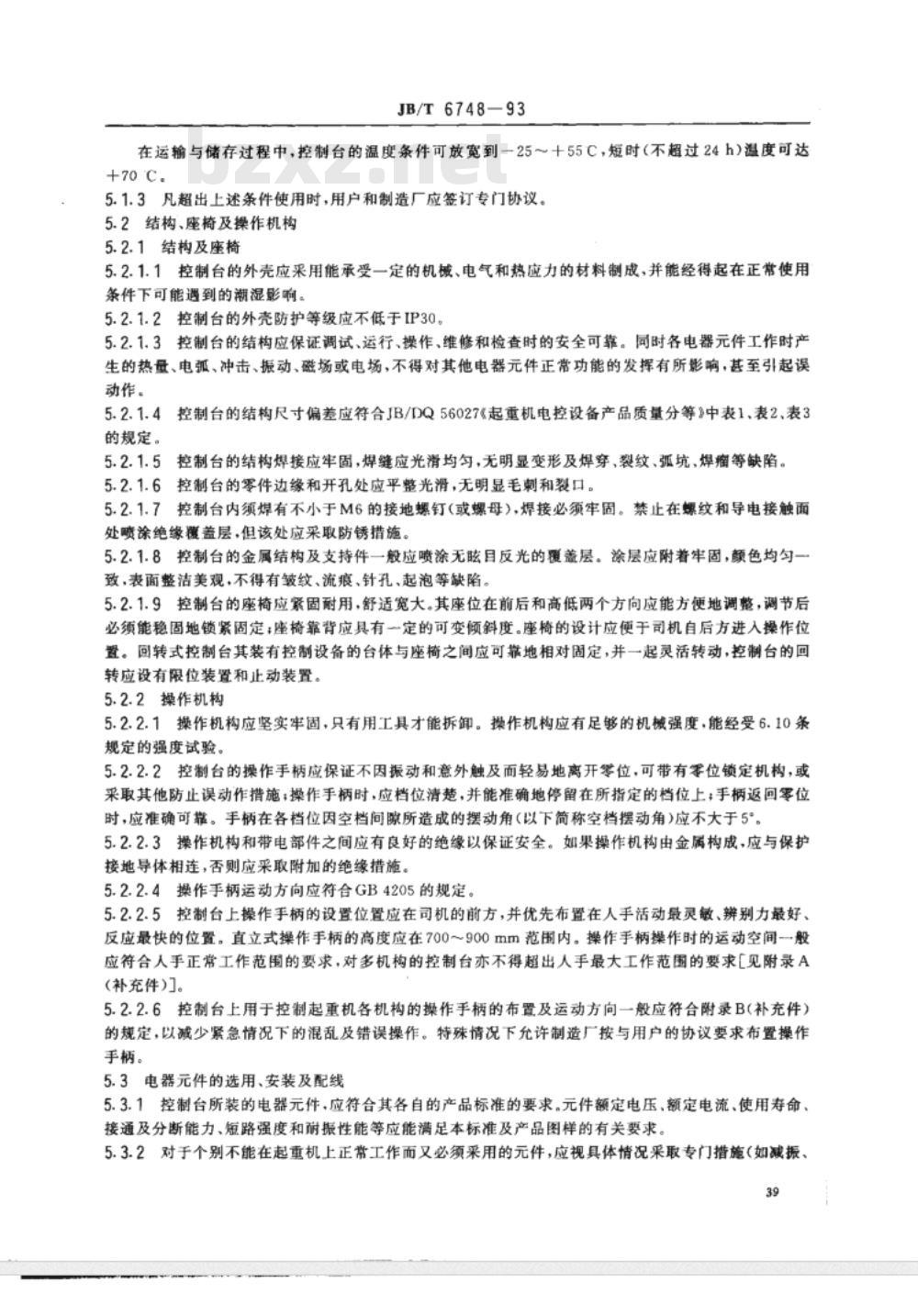

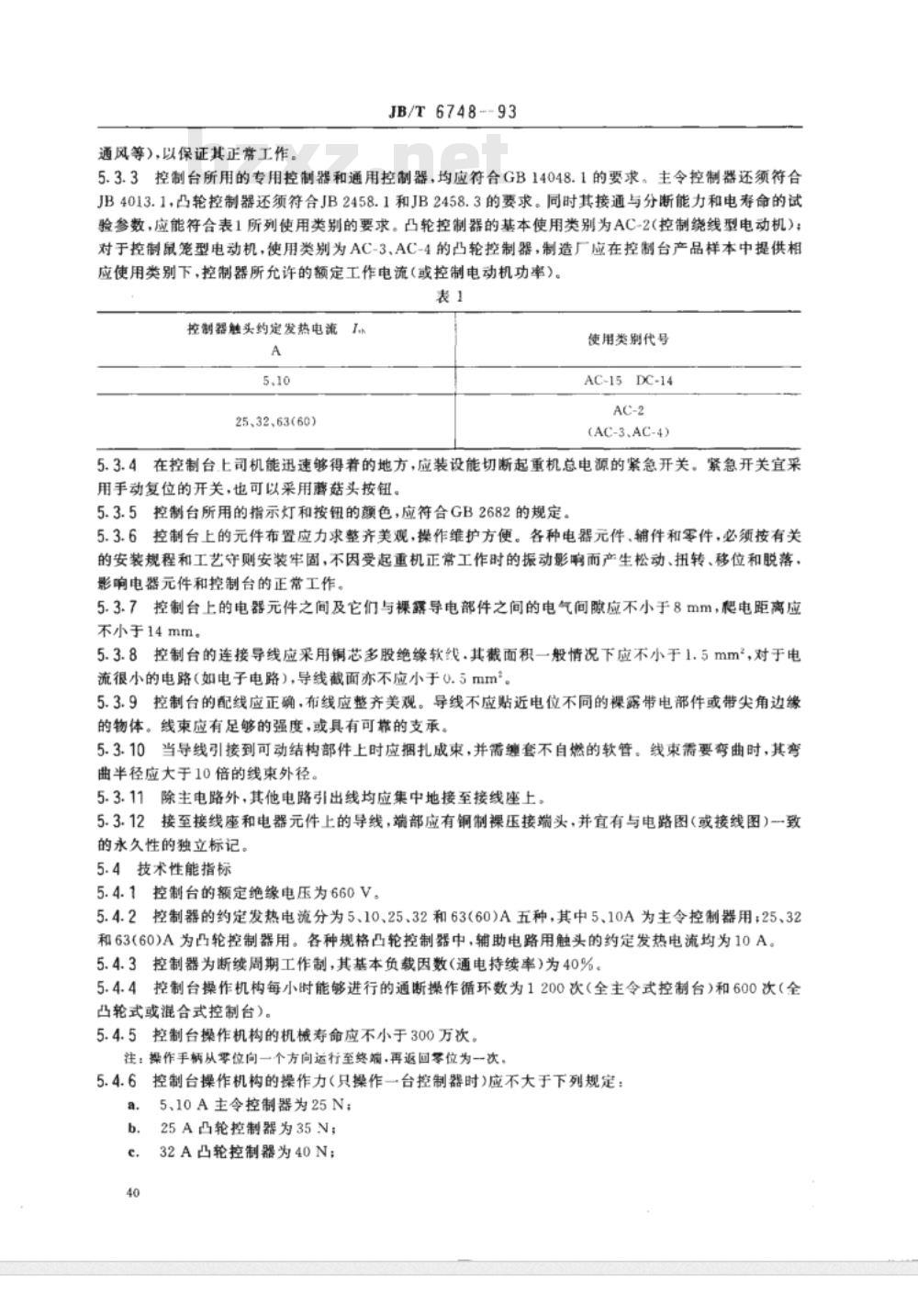

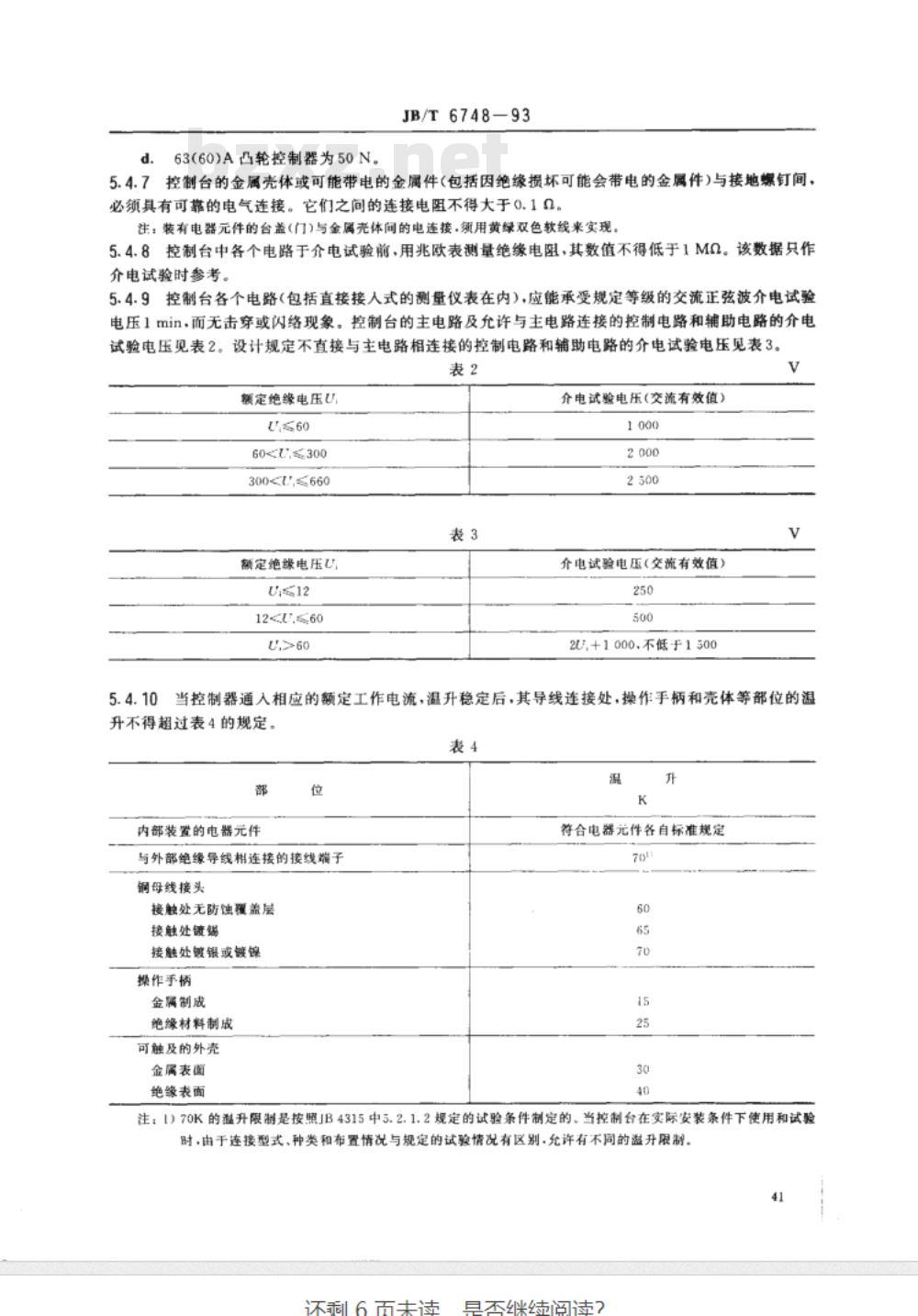

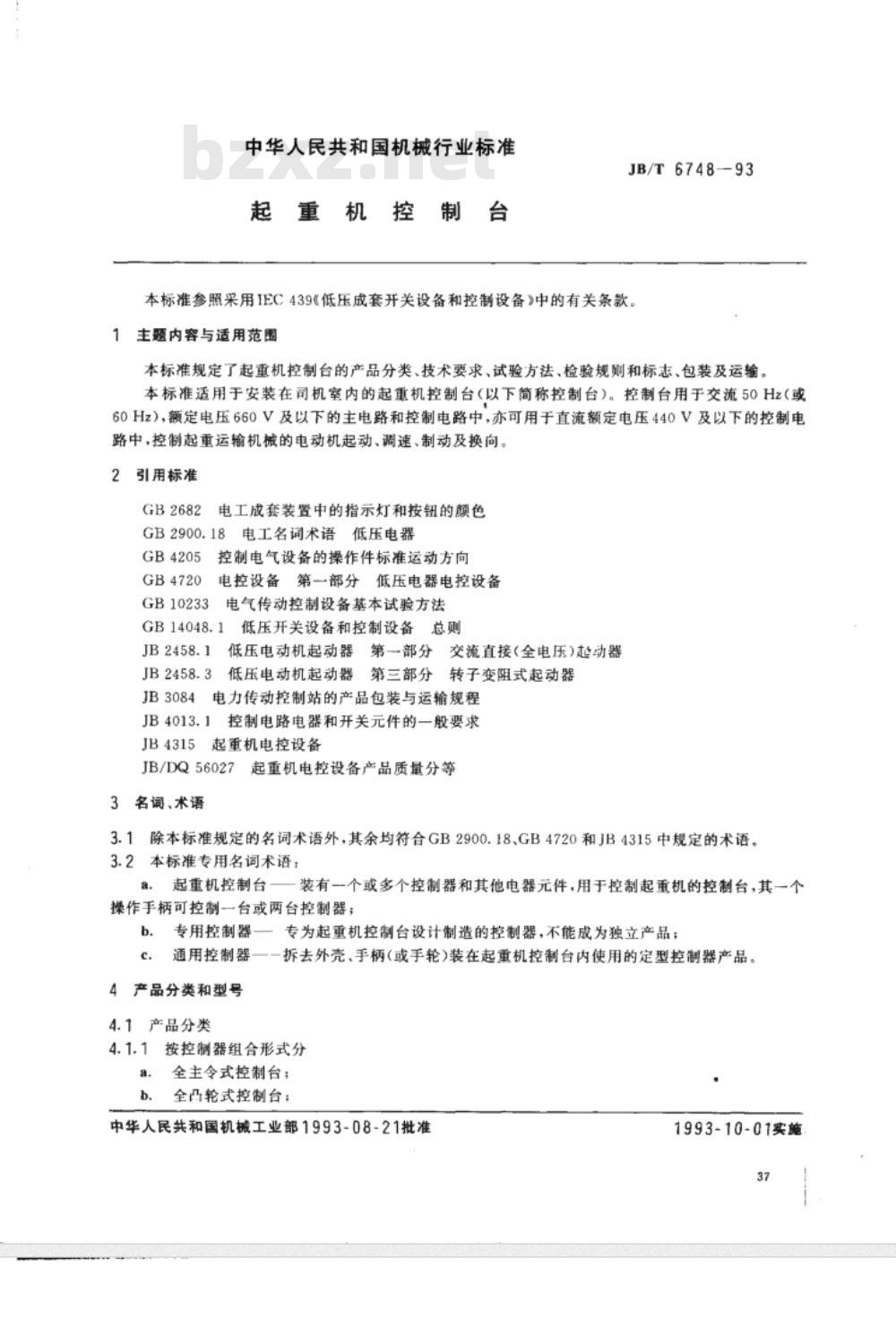

中华人民共和国机械行业标准 JB/T6748-93 起重机控制台控制设备 1 主题内容与适用范围 本标准规定了起重机控制台的产品分类、技术要求、试验方法、检验规则、标志、包装及运输等。本标准适用于安装在司机室内的起重机控制台（以下简称控制台）。控制台用于交流50Hz（或60Hz），额定电压660V及以下的主电路和控制电路中，亦可用于直流额定电压440V及以下的控制电路中，控制起重运输机械的电动机起动、调速、制动及换向。 2 引用标准 电工成套装置中的指示灯和按钮的颜色 GB2682 GB2900.18 电工名词术语 低压电器 GB4205 GB4720 GB10233 控制电气设备的操作件标准 运动方向电控设备第一部分低压电器电控设备电气传动控制设备基本试验方法 GB14048.1 JB2458.1 JB2458.3 JB3084 低压开关设备和控制设备总则 低压电动机起动器第一部分交流直接（全电压）起动器 低压电动机起动器第三部分转子变阻式起动器 电力传动控制站的产品包装与运输规程 JB4013.1 JB4315 控制电路电器和开关元件的一般要求 起重机电控设备 JB/DQ56027 起重机电控设备产品质量分等 3 名词术语 3.1 除本标准规定的名词术语外，其余均符合GB2900.18、GB4720和JB4315中规定的术语。 3.2 本标准专用名词术语： 起重机控制台：装有一个或多个控制器和其他电器元件，用于控制起重机的控制台。 专用控制器：专为起重机控制台设计制造的控制器，不能成为独立产品。 通用控制器：拆去外壳、手柄（或手轮）装在起重机控制台内使用的定型控制器产品。 4 产品分类和型号 4.1 产品分类 按控制器组合形式分： 4.1.1 全主令式控制台； 全凸轮式控制台； 混合式控制台（控制台内既装有主令控制器，又装有凸轮控制器）。 4.1.2 按控制器数量分： 一控制器控制台； 二控制器控制台； 三控制器控制台； 四控制器控制台； 五控制器控制台； 六控制器控制台。 4.2 产品型号 控制台的型号及其含义如下： OT00：线路方案编号（用数字表示） 63（60）A 凸轮控制器数量 25A 或 32A 凸轮控制器数量 5A 或 10A 主令控制器数量 品种代号！系列设计序号（数字，由1开始）系列特征代号（T：控制台）类别代号（Q：起重机）。 5 技术要求 5.1 环境条件 5.1.1 正常工作条件 控制台应能在下述条件下正常工作： a. 海拔不超过2000m； b. 周围空气温度不超过40℃，24小时周期内的平均温度不超过35℃； c. 周围空气温度不低于-5℃，在40℃的最高温度下，相对湿度不超过50%，较低温度下相对湿度可以提高（例如在20℃时可为90%）。 d. 供电电网质量合格，进线电压波动范围不超过额定电压值的±10%； e. 垂直安装，倾斜度不超过5°； f. 安装牢固，在主机工作过程中不会发生相对于主机的水平移动和垂直跳动； g. 安装部位最高振动条件为：5～13Hz时，位移为1.5mm；13～150Hz时，振动加速度为10m/s²。 5.1.2 运输、储存条件 在运输与储存过程中，控制台的温度条件可放宽到-25～+55℃，短时（不超过24小时）温度可达+70℃。 5.1.3 凡超出上述条件使用时，用户和制造厂应签订专门协议。 5.2 结构、座椅及操作机构 5.2.1 结构及座椅 5.2.1.1 控制台的外壳应采用能承受一定的机械、电气和热应力的材料制成，并能经得起在正常使用条件下可能遇到的潮湿影响。 5.2.1.2 控制台的外壳防护等级应不低于IP30。 5.2.1.3 控制台的结构应保证调试、运行、操作、维修和检查时的安全可靠。同时，各电器元件工作时产生的热量、电弧、冲击、振动、磁场或电场，不得对其他电器元件正常功能的发挥有所影响，甚至引起误动作。 5.2.1.4 控制台的结构尺寸偏差应符合JB/DQ56027的相关要求。
