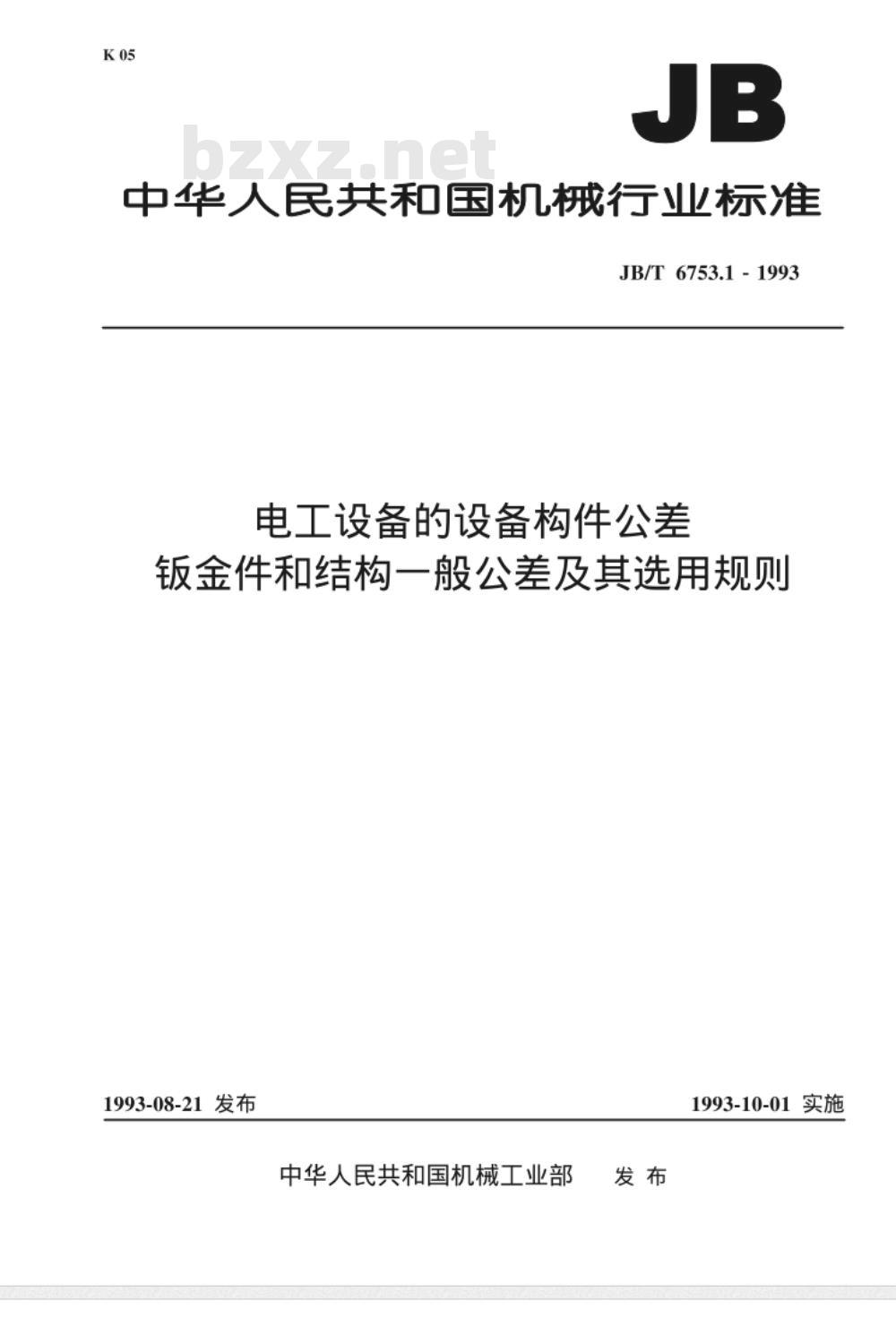

中华人民共和国机械行业标准
JB/T 6753.1 -1993
电工设备的设备构件公差
钣金件和结构一般公差及其选用规则，1993-08-21发布
中华人民共和国机械工业部
1993-10-01实施

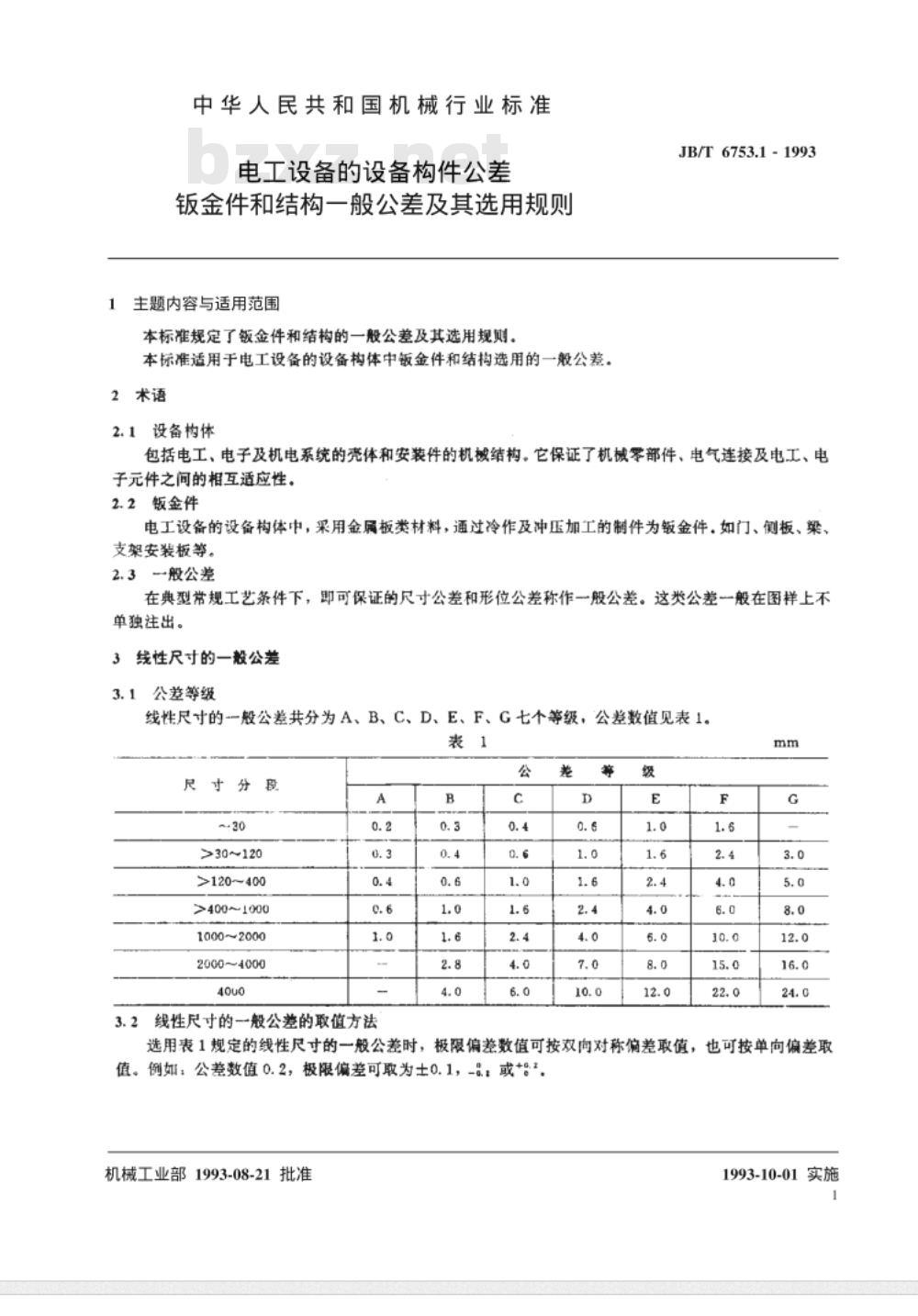

中华人民共和国机械行业标准
电工设备的设备构件公差
钣金件和结构一般公差及其选用规则主题内容与适用范围
本标准规定了钣金件和结构的一般公差及其选用规则。本标准适用于电工设备的设备构体中钣金件和结构选用的一般公差。2术语
2.1设备构体
JB/T 6753.1-1993
包括电工、电子及机电系统的壳体和安装件的机械结构。它保证了机械零部件、电气连接及电工、电子元件之间的相互适应性。
2.2钣金件
电工设备的设备构体中，采用金属板类材料，通过冷作及冲压加工的制件为钣金件.如门、侧板、梁支架安装板等。
2.3一般公差
在典型常规工艺条件下，即可保证的尺寸公差和形位公差称作一般公差。这类公差一般在图样上不单独注出。
线性尺寸的一般公差
公差等级
线性尺寸的一般公差共分为A、B、C、D、E、F、G七个等级，公差数值见表1。
尺寸分段
>30~120
>120~400
>400~1000
1000~2000
2000~4000
3.2线性尺寸的一般公差的取值方法B
选用表1规定的线性尺寸的一般公差时，极限偏差数值可按双向对称偏差取值，也可按单向偏差取
值。例如；公差数值0.2，极限偏差可取为士0.1，-：或+*，机械工业部1993-08-21批准
1993-10-01实施

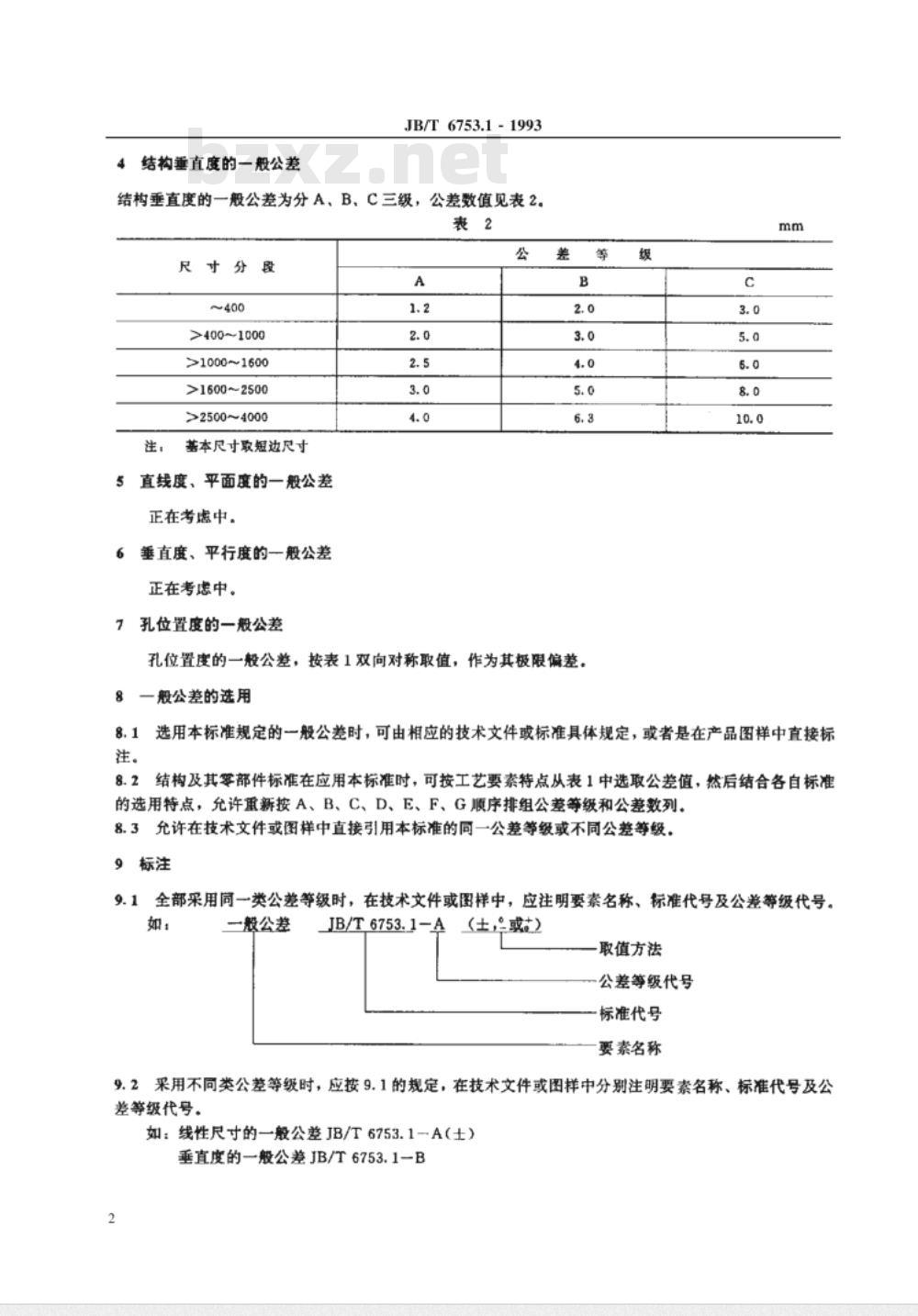

结构垂直度的一般公差
JB/T6753.1-1993
结构垂直度的一般公差为分A、B、C三级，公差数值见表2。表2
尺寸分段
>400~1000
>1000~1600
>1600~2500
>2500~4000
基本尺寸取短边尺寸
直线度、平面度的一般公差
正在考虑中。
垂直度、平行度的一般公差
正在考虑中。
7孔位置度的一般公差
孔位置度的一般公差，按表1双向对称取值，作为其极限偏差。一般公差的选用
1选用本标准规定的一般公差时，可由相应的技术文件或标准具体规定，或者是在产品图样中直接标8.1
结构及其零部件标准在应用本标准时，可按工艺要素特点从表1中选取公差值，然后结合各自标准8.2
的选用特点，允许重新按A、B、C、D、E、F、G顺序排组公差等级和公差数列。8.3允许在技术文件或图样中直接引用本标准的同一公差等级或不同公差等级。9标注
全部采用同一类公差等级时，在技术文件或图样中，应注明要素名称、标准代号及公差等级代号。9.1
一般公差
JB/T6753.1-A
（士，或+）
取值方法
公差等级代号免费标准下载网bzxz
标准代号
要素名称
9.2采用不同类公差等级时，应按9.1的规定，在技术文件或图样中分别注明要素名称、标准代号及公差等级代号。
如：线性尺寸的一般公差JB/T6753.1A（士）垂直度的一般公差JB/T6753.1-B2
JB/T6753.1-1993

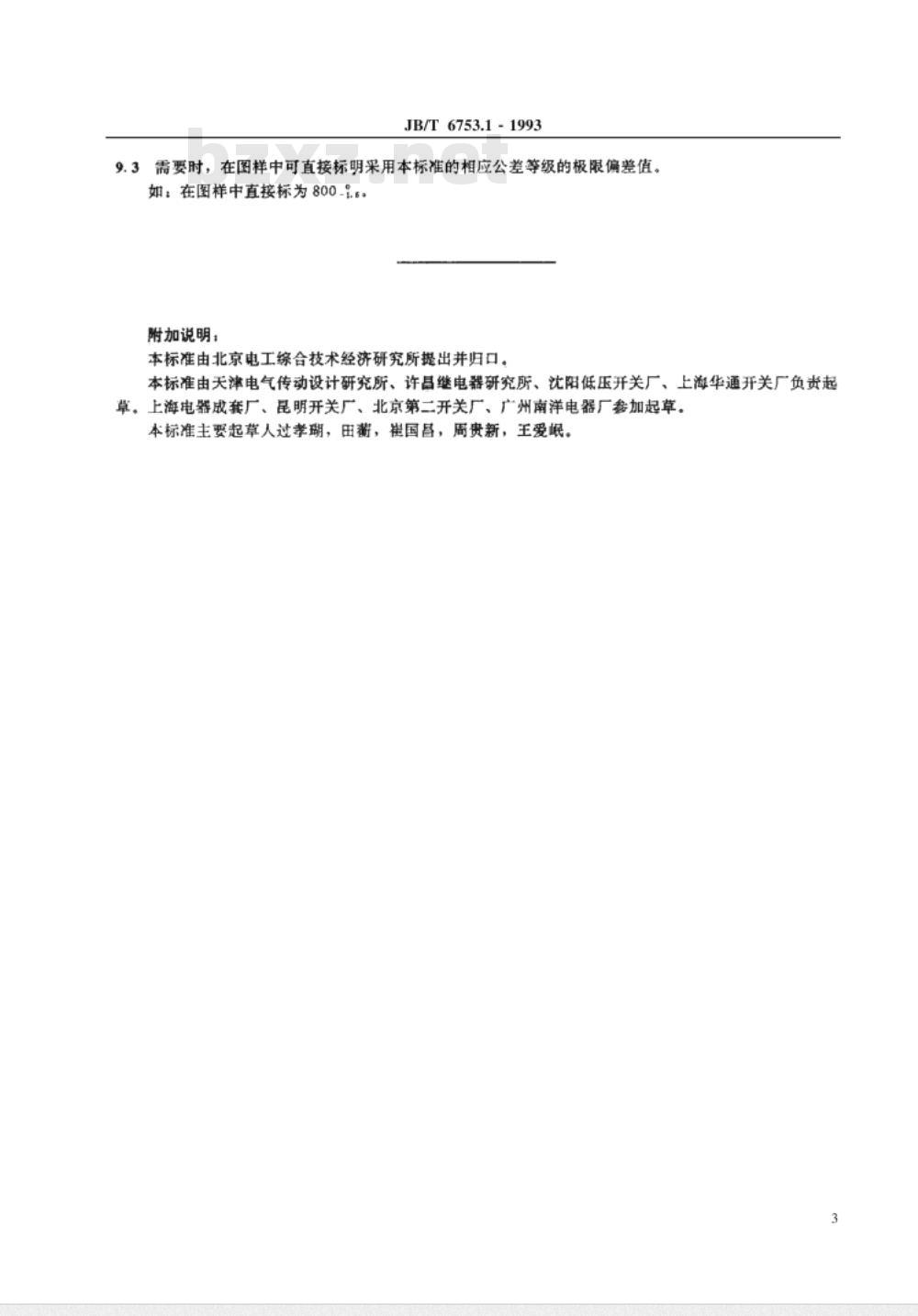

需要时，在图样中可直接标明采用本标准的相应公差等级的极限偏差值。9.3
如：在图样中直接标为800-1.5。附加说明：
本标准由北京电工综合技术经济研究所提出并归口。本标准由天津电气传动设计研究所、许昌继电器研究所、沈阳低压开关厂、上海华通开关厂负责起草。上海电器成套厂、昆明开关厂、北京第二开关厂、广州南洋电器厂参加起草。本标准主要起草人过孝瑚，田葡，崔国昌，周贵新，王爱眠。3
