【机械行业标准(JB)】 直流传动矿井提升机电控设备 第一部分 机组电控设备

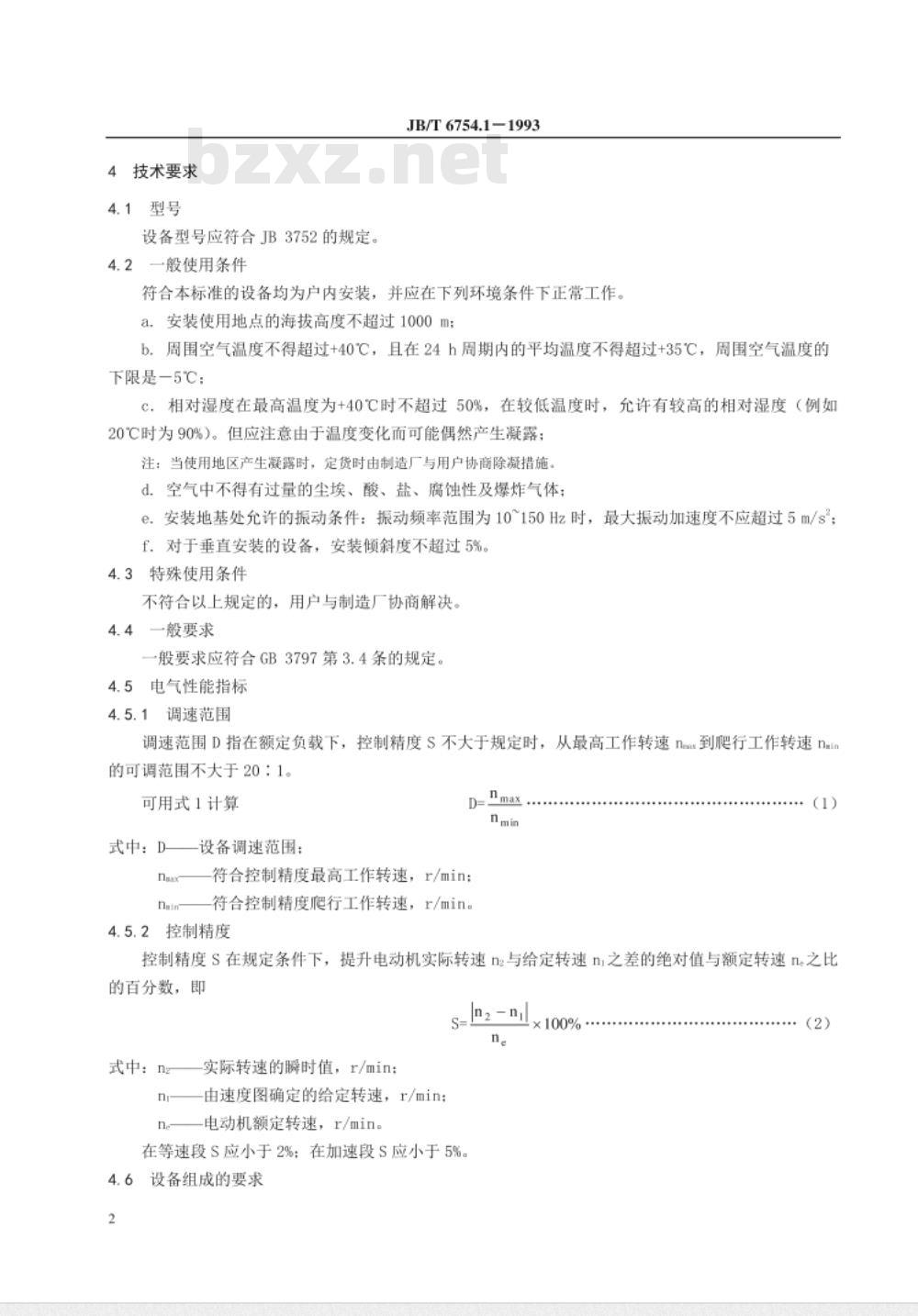

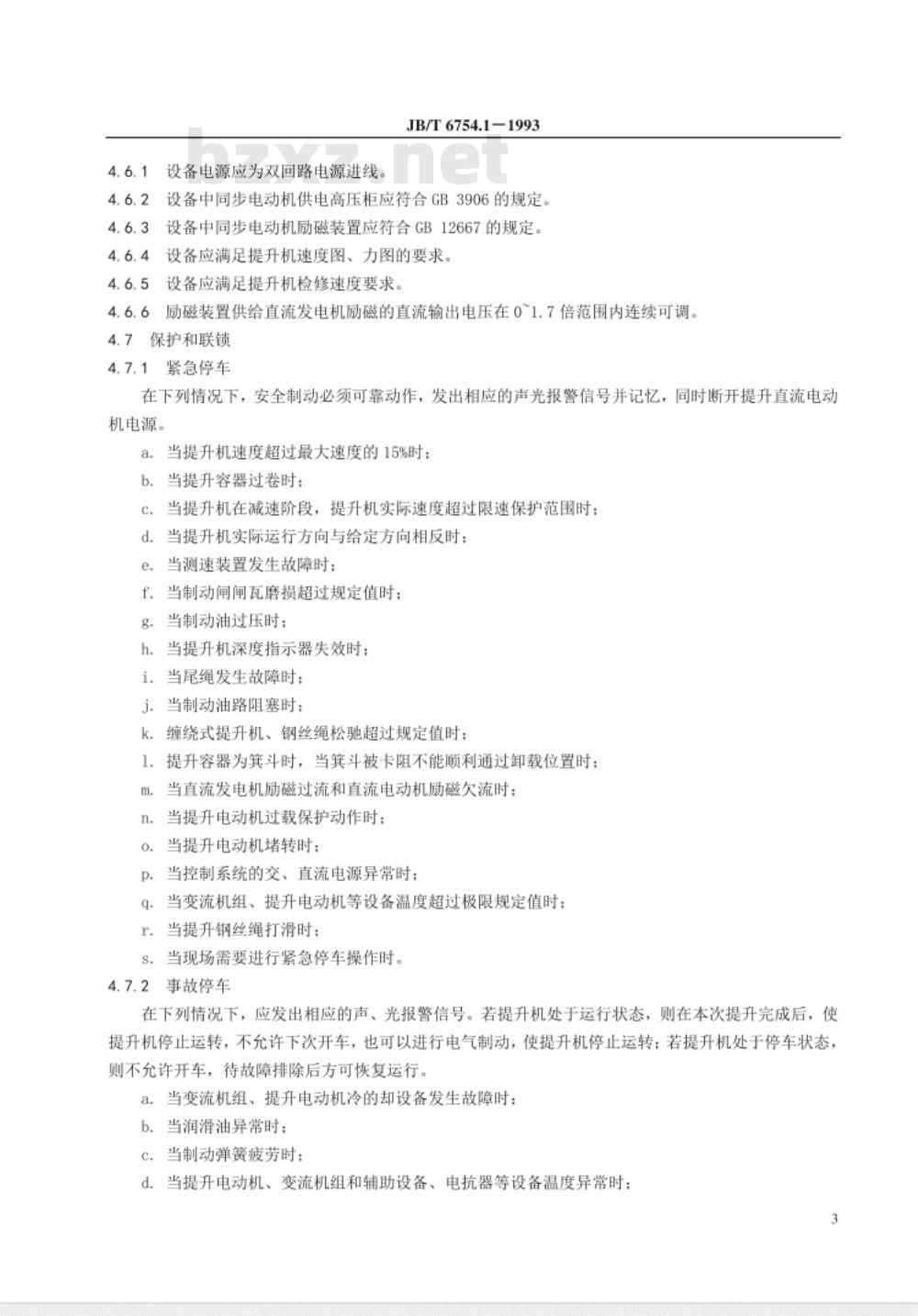

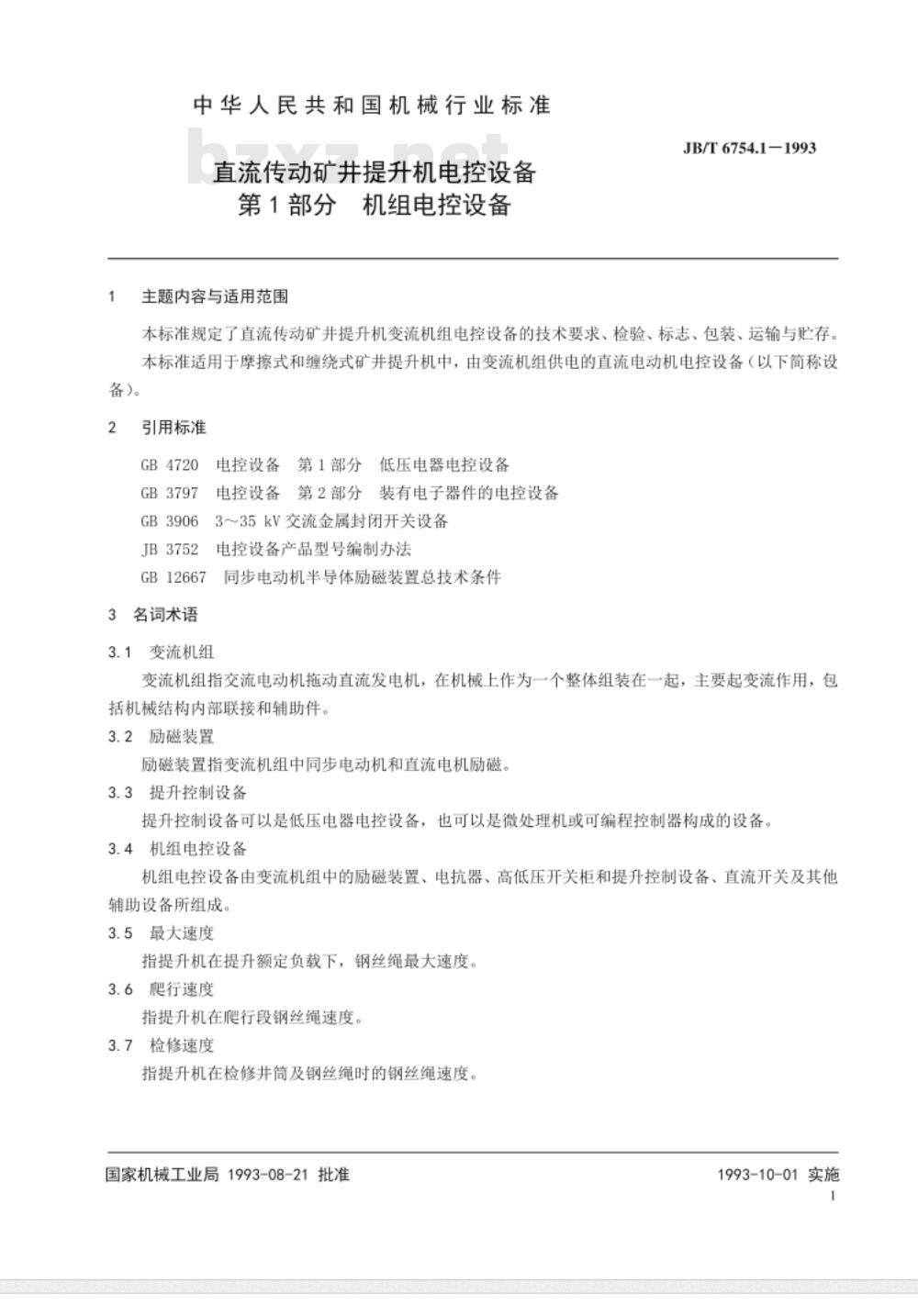

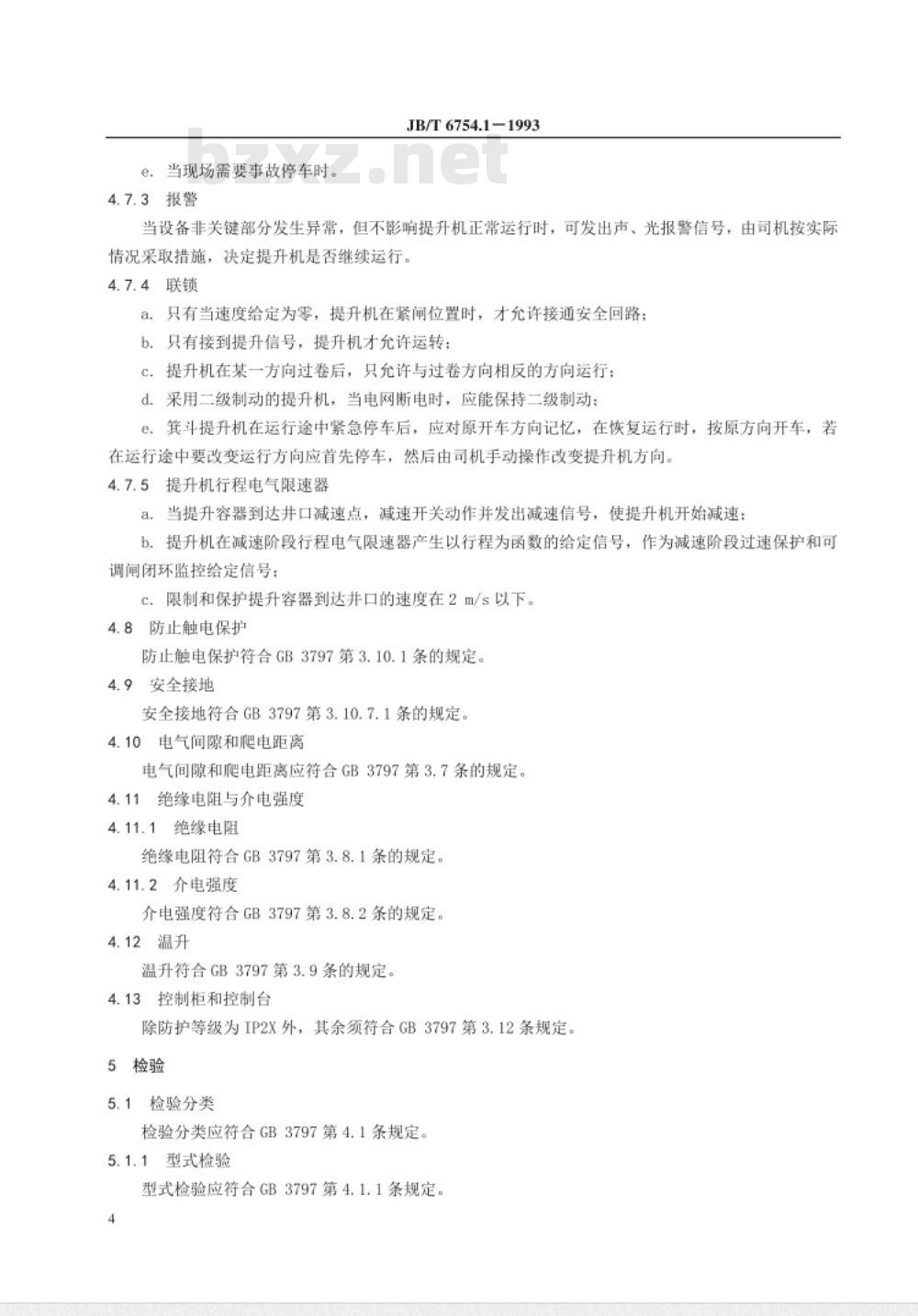

中华人民共和国机械行业标准 JB/T6754.1-1993 直流传动矿井提升机电控设备 第1部分 机组电控设备 本标准规定了直流传动矿井提升机变流机组电控设备的技术要求、检验、标志、包装、运输与贮存。本标准适用于摩擦式和缠绕式矿井提升机中，由变流机组供电的直流电动机电控设备（以下简称设备）。 2 引用标准 GB 4720 GB 3797 GB 3906 JB 3752 电控设备第1部分低压电器电控设备 电控设备第2部分装有电子器件的电控设备 3～35kV交流金属封闭开关设备 电控设备产品型号编制办法 GB 12667 3 名词术语 3.1 变流机组 变流机组指交流电动机拖动直流发电机，在机械上作为一个整体组装在一起，主要起变流作用，包括机械结构内部联接和辅助件。 3.2 励磁装置 励磁装置指变流机组中同步电动机和直流电机励磁。 3.3 提升控制设备 提升控制设备可以是低压电器电控设备，也可以是微处理机或可编程控制器构成的设备。 3.4 机组电控设备 机组电控设备由变流机组中的励磁装置、电抗器、高低压开关柜和提升控制设备、直流开关及其他辅助设备所组成。 3.5 最大速度 指提升机在提升额定负载下，钢丝绳最大速度。 3.6 爬行速度 指提升机在爬行段钢丝绳速度。 3.7 检修速度 指提升机在检修井筒及钢丝绳时的钢丝绳速度。 4 技术要求 4.1 型号 设备型号应符合JB 3752的规定。 4.2 一般使用条件 符合本标准的设备均为户内安装，并应在下列环境条件下正常工作： a. 安装使用地点的海拔高度不超过1000m。 b. 周围空气温度不得超过+40℃，且在24小时周期内的平均温度不得超过+35℃，周围空气温度的下限为-15℃。 c. 相对湿度在最高温度为+40℃时不超过50%，在较低温度时，允许有较高的相对湿度（例如20℃时为90%）。 d. 空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸气体。 e. 安装地基处允许的振动条件：振动频率范围为10~150Hz时，最大振动加速度不应超过5m/s²。 f. 对于垂直安装的设备，安装倾斜度不超过5%。 4.3 特殊使用条件 不符合以上规定的，用户与制造厂协商解决。 4.4 一般要求 一般要求应符合GB 3797第3.4条的规定。 4.5 电气性能指标 4.5.1 调速范围 调速范围D指在额定负载下，控制精度S不大于规定时，从最高工作转速n到爬行工作转速nmin的可调范围不大于20：1。 4.5.2 控制精度 控制精度S为提升电动机实际转速nz与给定转速ni之差的绝对值与额定转速n之比的百分数，公式为S = (nz - ni) / n × 100%。在等速段S应小于2%；在加速段S应小于5%。 4.6 设备组成的要求 4.6.1 设备电源应为双回路电源进线。 4.6.2 设备中同步电动机供电高压柜应符合GB 3906的规定。 4.6.3 设备中同步电动机励磁装置应符合GB 12667的规定。 4.6.4 设备应满足提升机速度图、力图的要求。 4.6.5 设备应满足提升机检修速度要求。 4.6.6 励磁装置供给直流发电机励磁的直流输出电压在0~1.7倍范围内连续可调。 4.7 保护和联锁 4.7.1 紧急停车 在下列情况下，安全制动必须可靠动作，发出相应的声光报警信号并记忆，同时断开提升直流电动机电源： a. 当提升机速度超过最大速度的15%时； b. 当提升容器过卷时； c. 当提升机在减速阶段，提升机实际速度超过限速保护范围时； d. 当提升机实际运行方向与给定方向相反时； e. 当测速装置发生故障时； f. 当制动闸闸瓦磨损超过规定值时； g. 当制动油过压时； h. 当提升机深度指示器失效时； i. 当尾绳发生故障时； j. 当制动油路阻塞时； k. 缠绕式提升机、钢丝绳松驰超过规定值时。
