【机械行业标准(JB)】 直流传动矿井提升机电控设备 第二部分 晶闸管电控设备

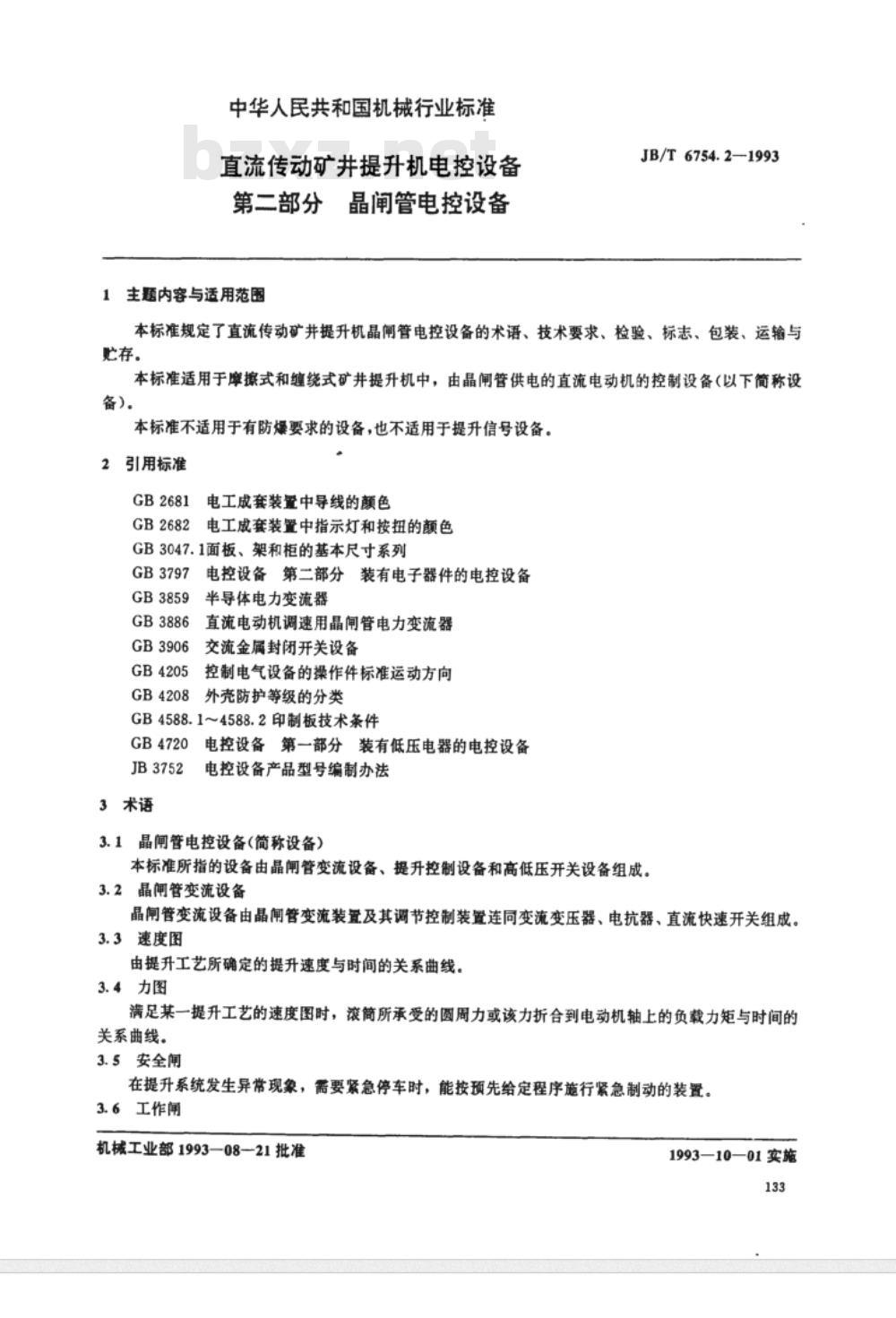

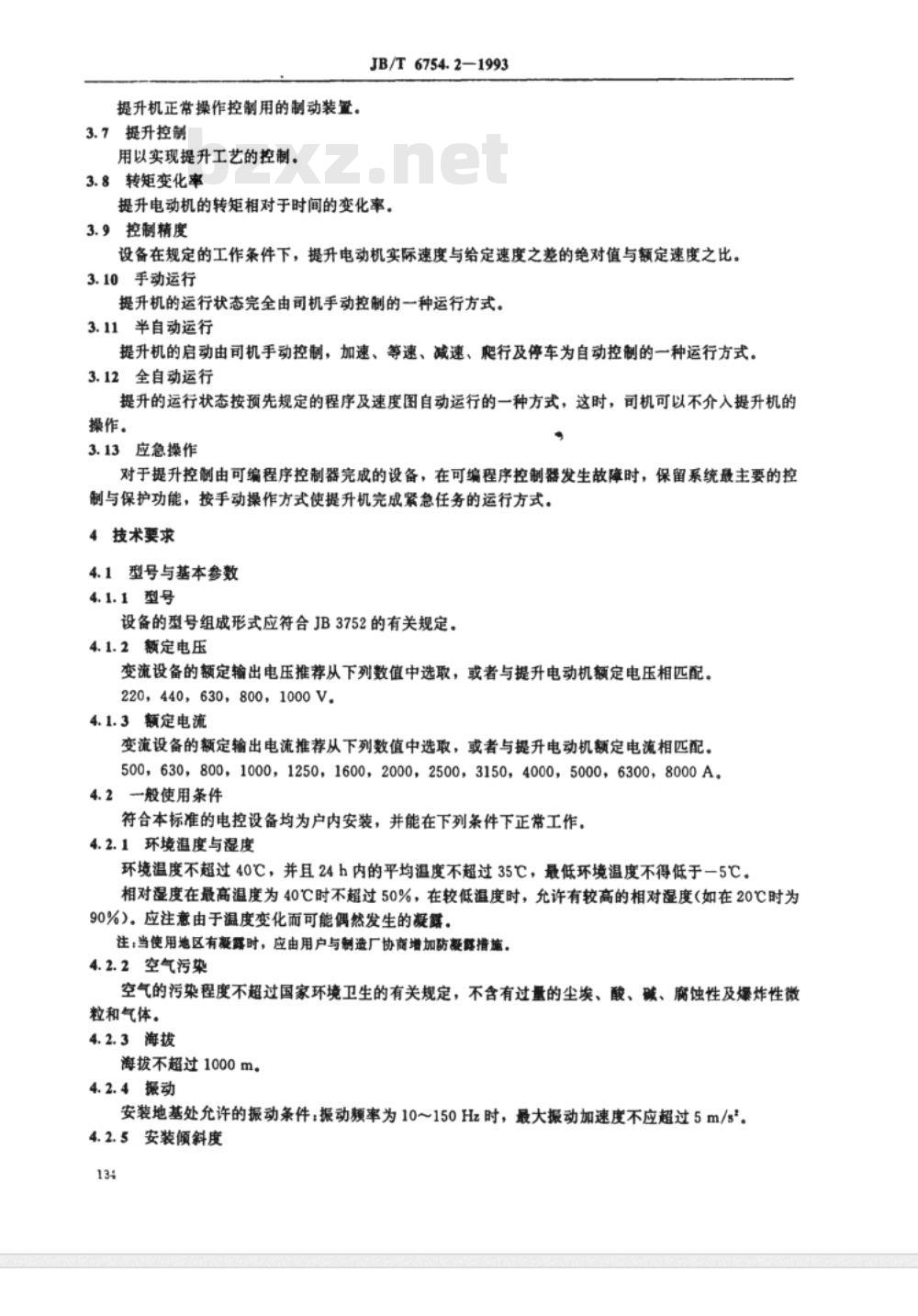

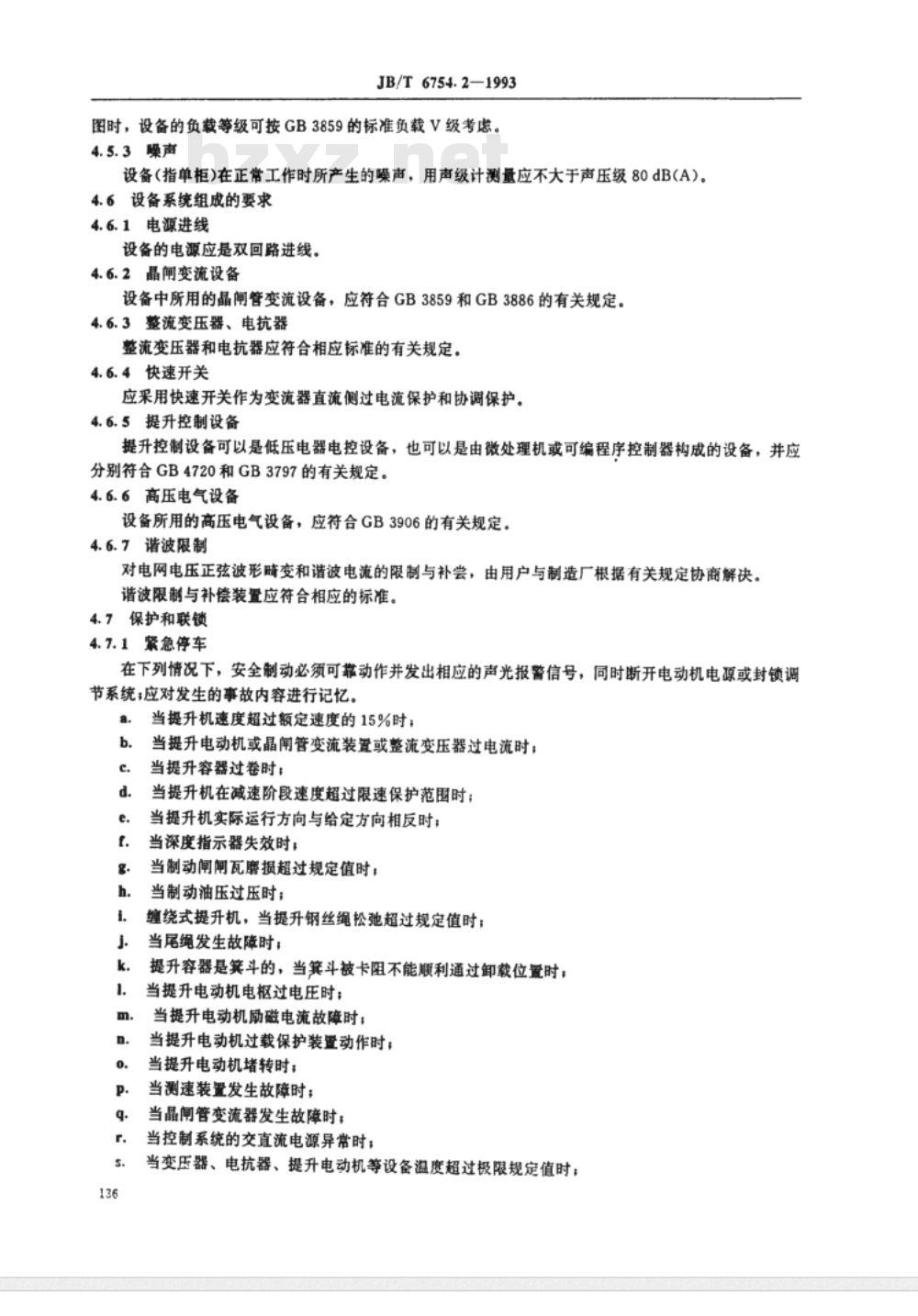

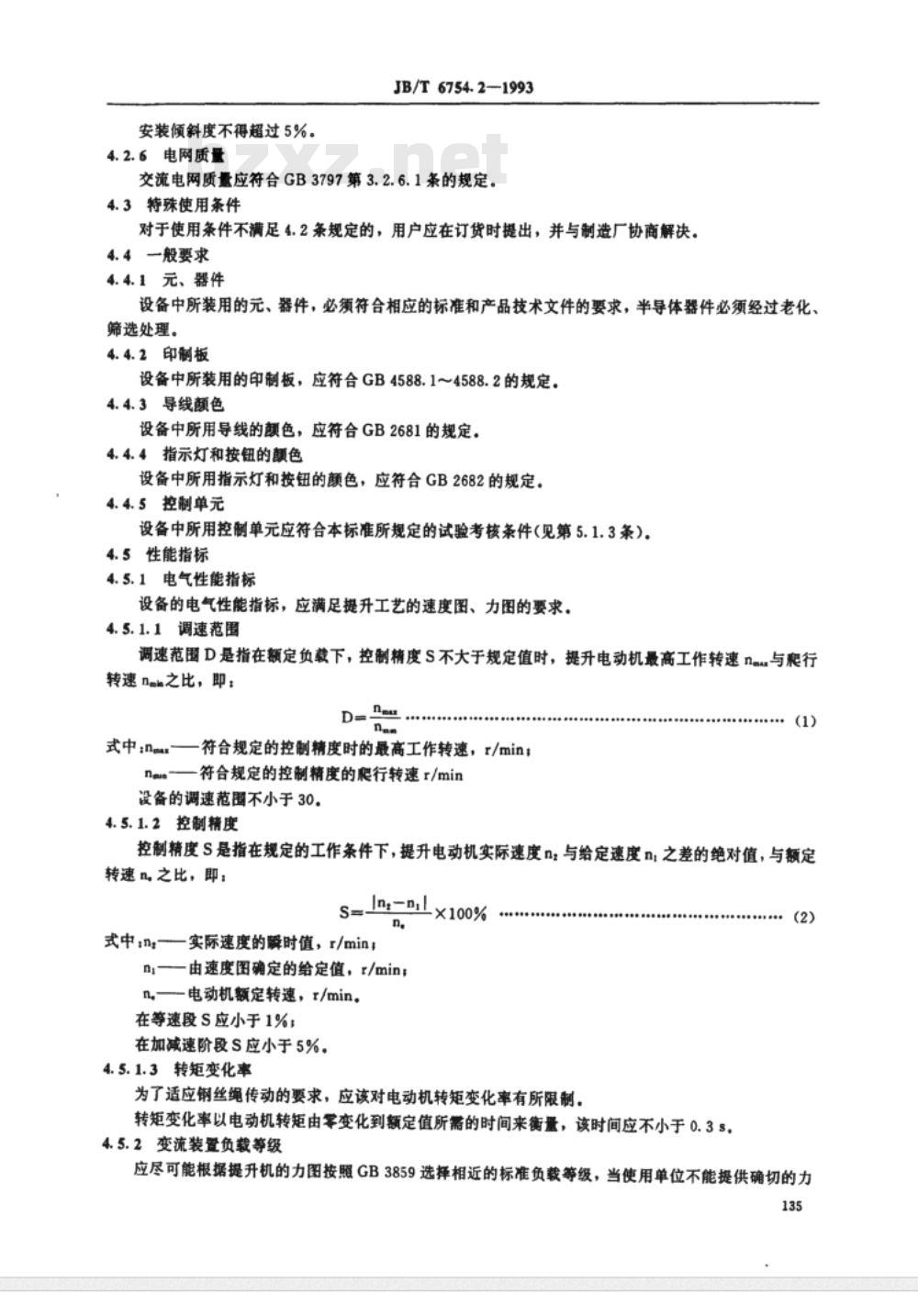

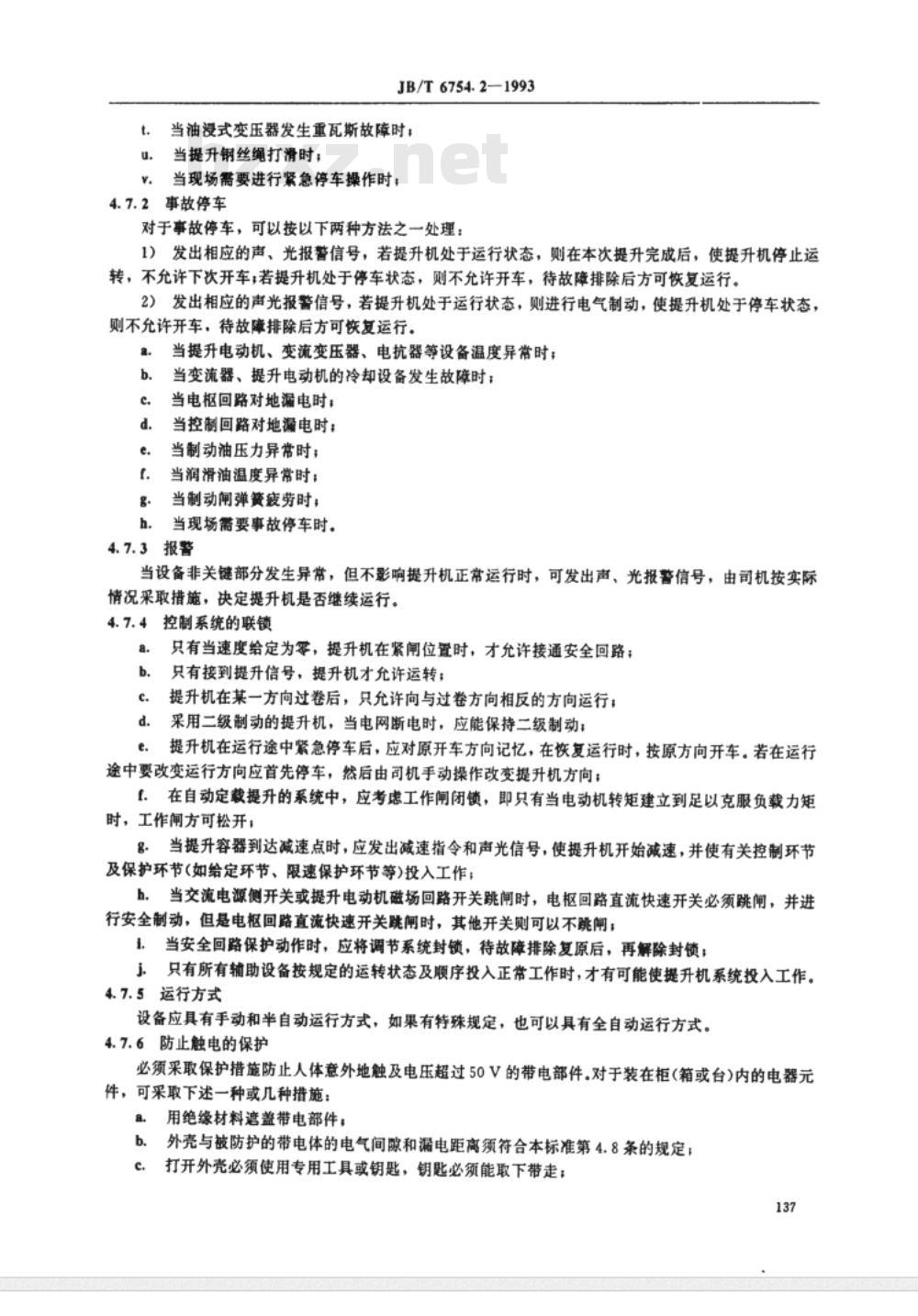

中华人民共和国机械行业标准 直流传动矿井提升机电控设备 第二部分：晶闸管电控设备 标准号：JB/T 6754.2—1993 1 主题内容与适用范围 本标准规定了直流传动矿井提升机晶闸管电控设备的术语、技术要求、检验、标志、包装、运输与贮存。 本标准适用于摩擦式和缠绕式矿井提升机中，由晶闸管供电的直流电动机控制设备（以下简称设备）。 本标准不适用于有防爆要求的设备，也不适用于提升信号设备。 2 引用标准 GB 2681 电工成套装置中导线的颜色 GB 2682 电工成套装置中指示灯和按钮的颜色 GB 3047.1 面板、架和柜的基本尺寸系列 GB 3797 电控设备 第二部分：装有电子器件的电控设备 GB 3859 半导体电力变流器 GB 3886 直流电动机调速用晶闸管电力变流器 GB 3906 交流金属封闭开关设备 GB 4205 控制电气设备的操作件标准运动方向 GB 4208 外壳防护等级的分类 GB 4588.1～4588.2 印制板技术条件 GB 4720 电控设备 第一部分：装有低压电器的电控设备 JB 3752 电控设备产品型号编制办法 3 术语 3.1 晶闸管电控设备（简称设备） 指由晶闸管变流设备、提升控制设备及高低压开关设备组成的系统。 3.2 晶闸管变流设备 由晶闸管变流装置及其调节控制装置，以及变流变压器、电抗器和直流快速开关组成。 3.3 速度图 由提升工艺确定的提升速度与时间的关系曲线。 3.4 力图 在满足速度图的条件下，滚筒所承受的圆周力或折算到电动机轴上的负载转矩与时间的关系曲线。 3.5 安全闸 在提升系统发生异常时，按预定程序实施紧急制动的装置。 3.6 工作闸 用于提升机正常操作控制的制动装置。 3.7 提升控制 实现提升工艺要求的控制过程。 3.8 转矩变化率 提升电动机转矩相对于时间的变化率。 3.9 控制精度 在规定工作条件下，提升电动机实际速度与给定速度之差的绝对值与额定速度之比。 3.10 手动运行 提升机运行完全由司机手动控制的一种方式。 3.11 半自动运行 启动由司机控制，其余过程（加速、等速、减速、爬行及停车）自动完成的运行方式。 3.12 全自动运行 提升机按预定程序及速度图自动运行，司机无需参与操作。 3.13 应急操作 当可编程序控制器发生故障时，保留基本控制与保护功能，通过手动方式完成紧急任务的运行方式。 4 技术要求 4.1 型号与基本参数 4.1.1 型号 设备型号应符合JB 3752的规定。 4.1.2 额定电压 变流设备额定输出电压推荐选用：220、440、630、800、1000V，或与电动机额定电压匹配。 4.1.3 额定电流 变流设备额定输出电流推荐选用：500、630、800、1000、1250、1600、2000、2500、3150、4000、5000、6300、8000A，或与电动机额定电流匹配。 4.2 一般使用条件 设备为户内安装，并应在以下条件下正常工作： 4.2.1 环境温度与湿度 环境温度不超过40℃，24小时平均温度不超过35℃，最低温度不低于-5℃。相对湿度在40℃时不超过50%，在较低温度时允许较高湿度（如20℃时为90%）。应防止因温度变化产生凝露。 注：在存在凝露条件时，应由用户与制造厂协商采取防凝措施。 4.2.2 空气污染 空气污染程度应符合国家环境卫生规定，不含过量尘埃及腐蚀性、爆炸性气体或微粒。 4.2.3 海拔 安装地点海拔不超过1000m。 4.2.4 振动 安装基础振动频率为10～150Hz时，最大加速度不超过5m/s²。 4.2.5 安装倾斜度 安装倾斜度不得超过5%。 4.2.6 电网质量 交流电网质量应符合GB 3797中相关规定。 4.3 特殊使用条件 当使用条件不符合上述规定时，用户应在订货时提出，并与制造厂协商解决。 4.4 一般要求 4.4.1 元器件 设备所用元器件应符合相关标准及技术文件要求，半导体器件应经过老化与筛选。 4.4.2 印制板 印制板应符合GB 4588.1～4588.2的规定。 4.4.3 导线颜色 导线颜色应符合GB 2681的规定。 4.4.4 指示灯和按钮颜色 指示灯和按钮颜色应符合GB 2682的规定。
