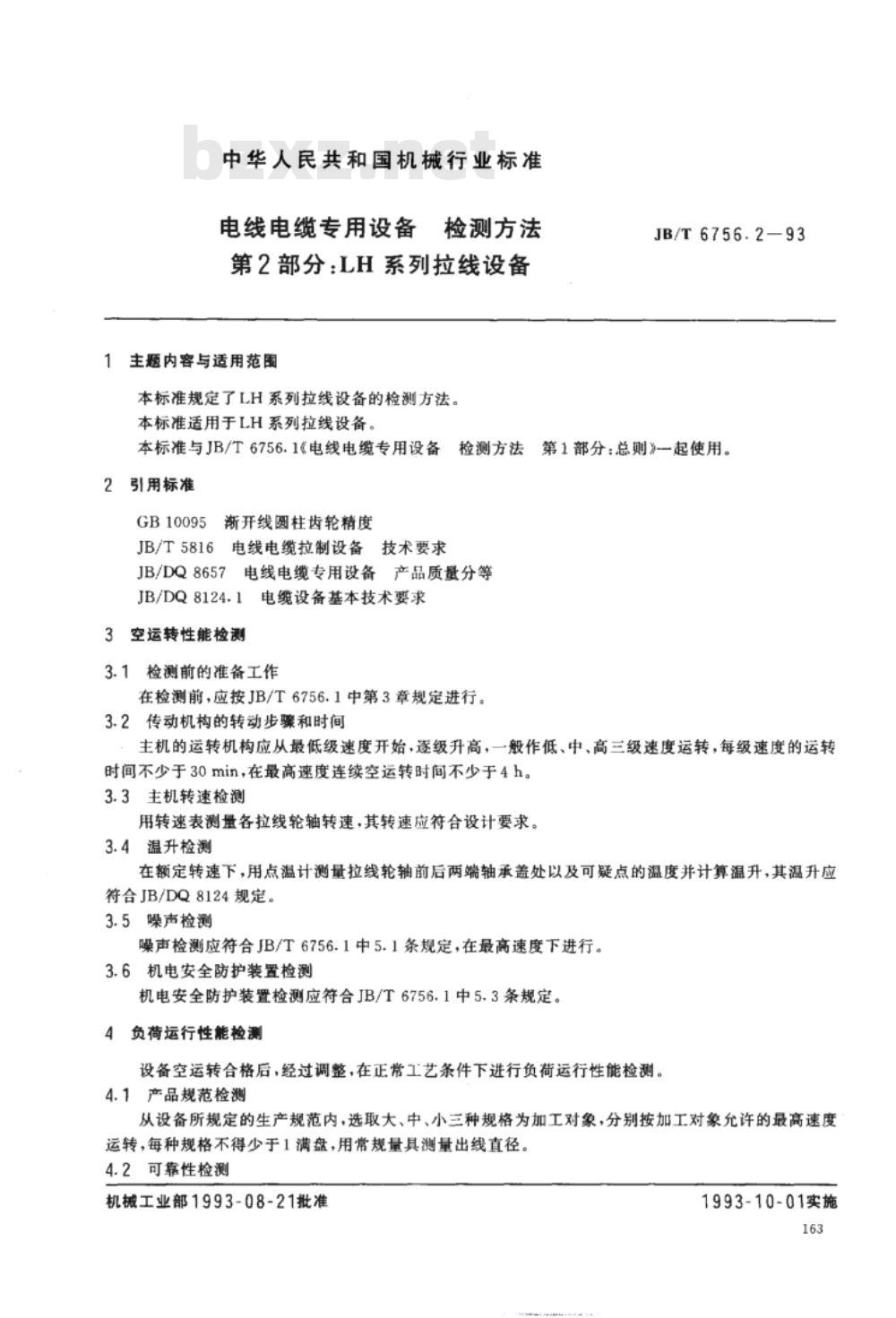

【机械行业标准(JB)】 电线电缆专用设备检测方法 第2部分：LH系列拉线设备

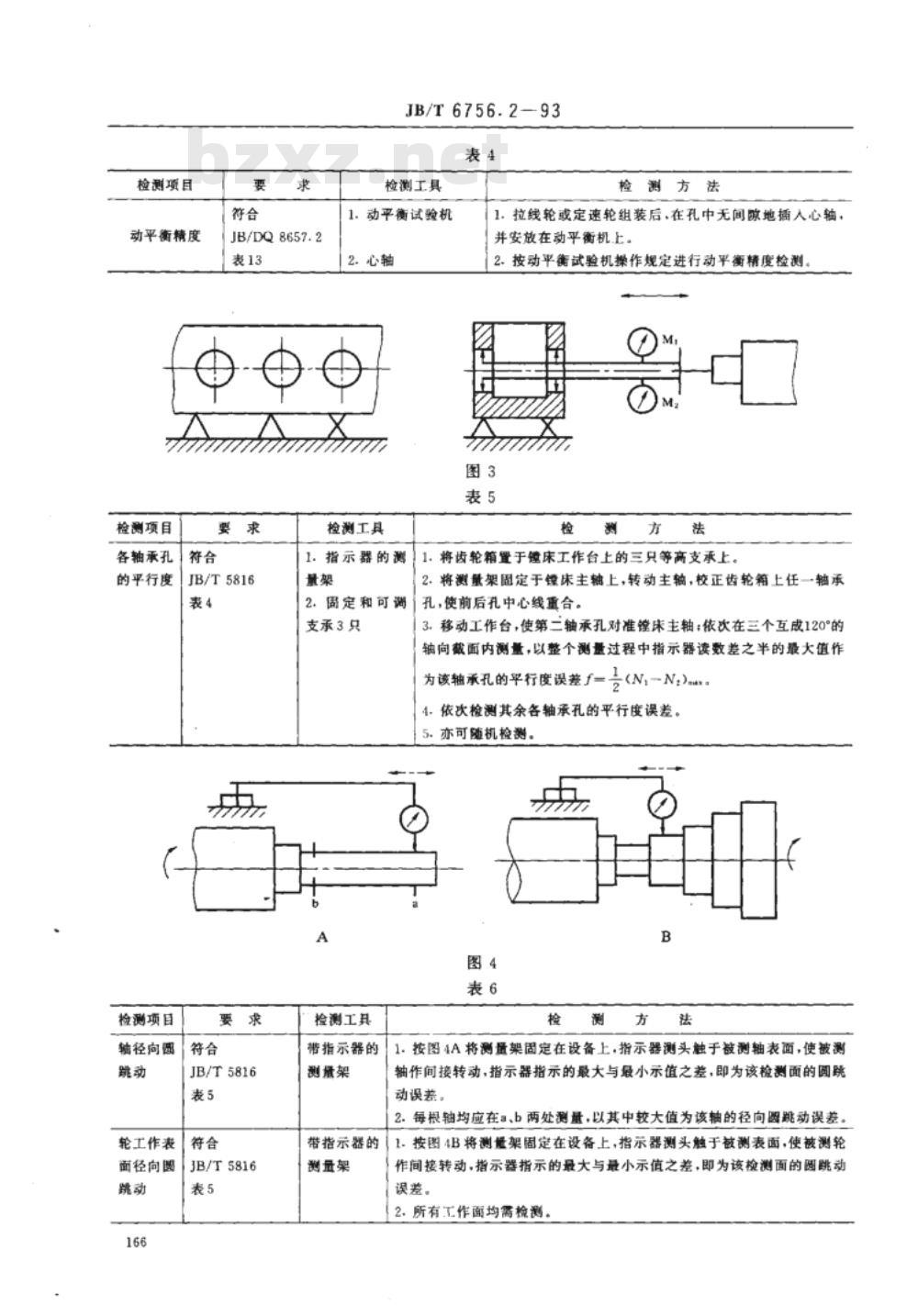

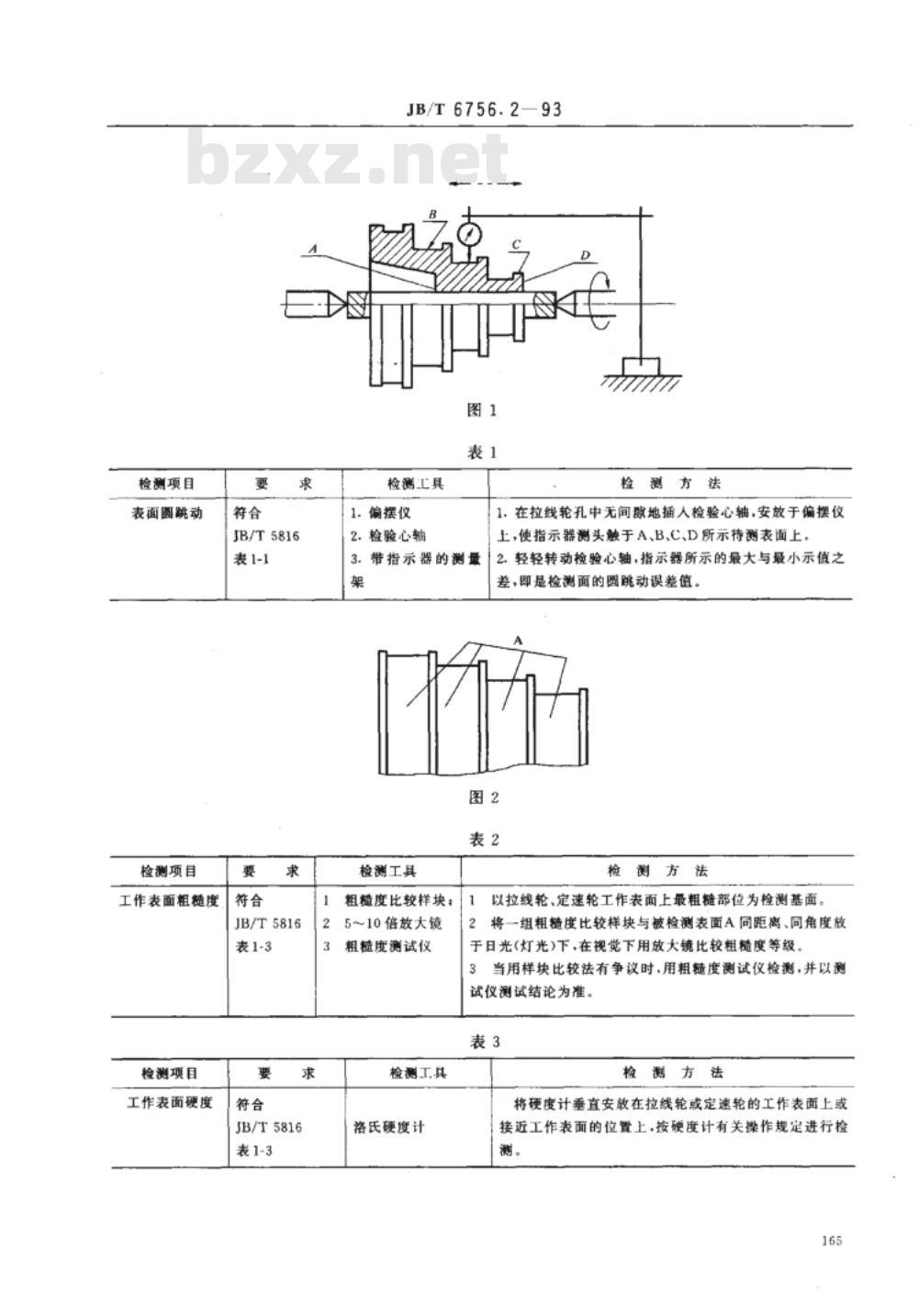

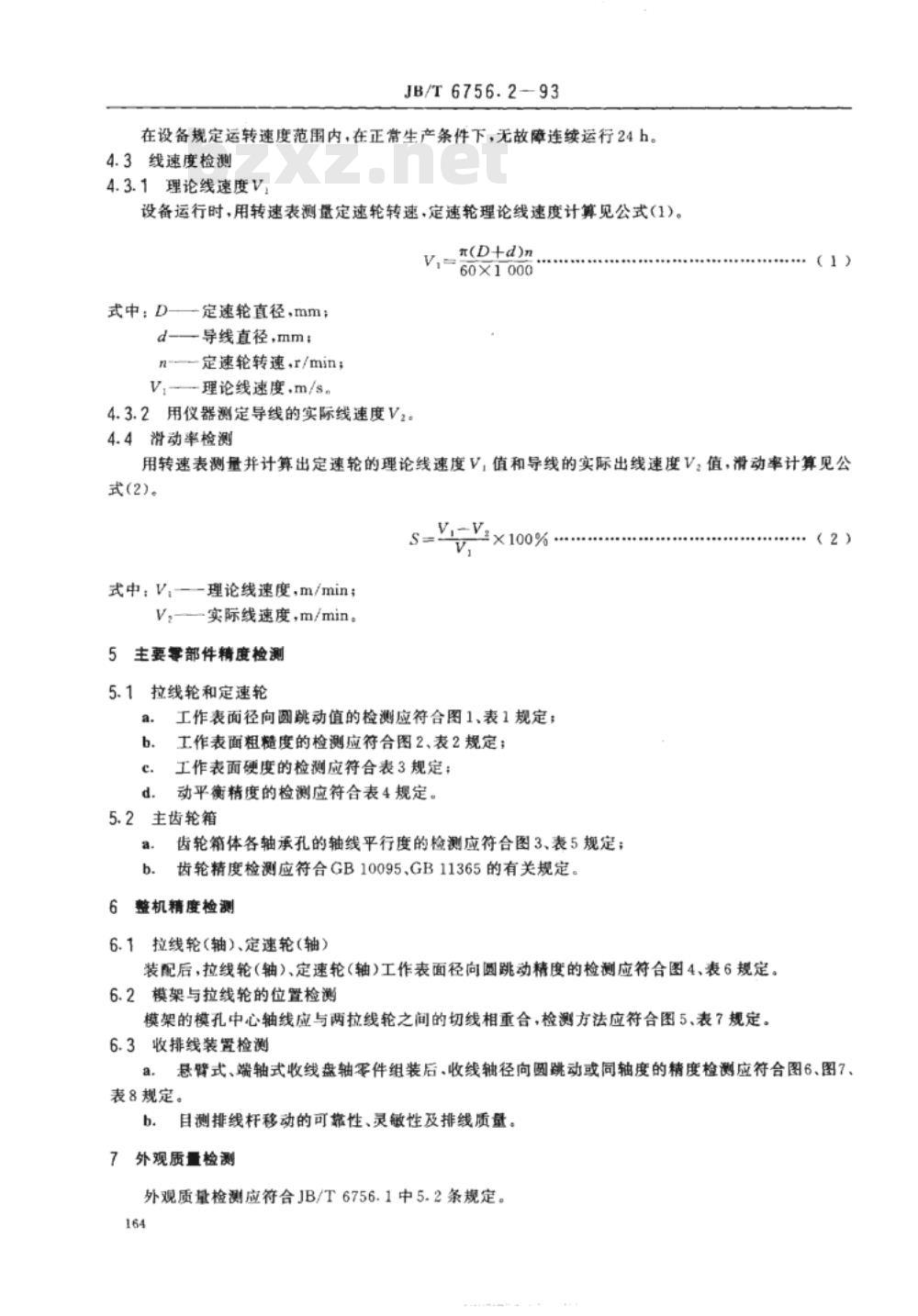

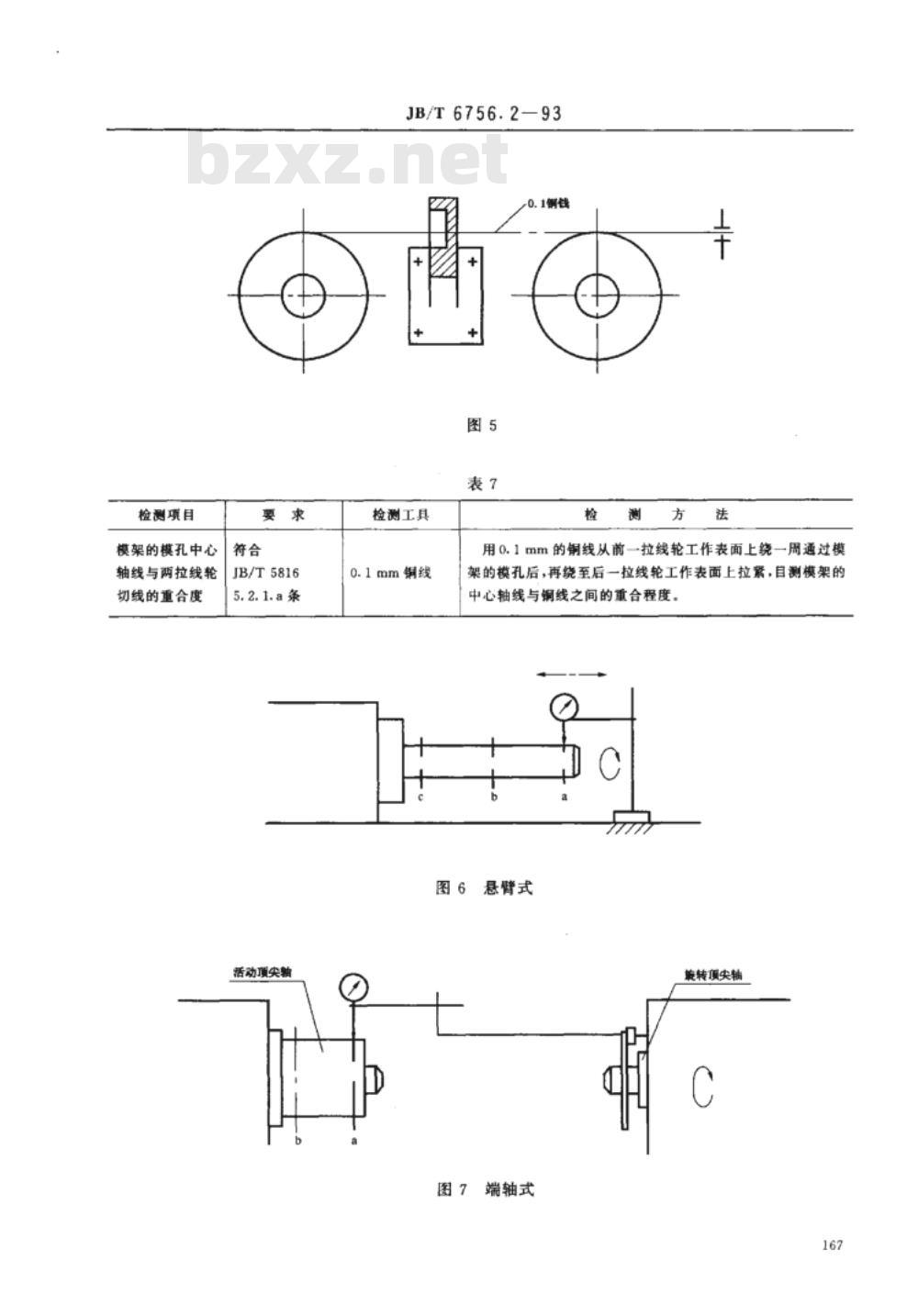

中华人民共和国机械行业标准 电线电缆专用设备检测方法 第2部分：LH系列拉线设备 标准号：JB/T 6756.2—1993 1 主题内容与适用范围 本标准规定了LH系列拉线设备的检测方法。 本标准适用于LH系列拉线设备。 本标准应与JB/T 6756.1《电线电缆专用设备检测方法 第1部分：总则》配合使用。 2 引用标准 GB 10095 渐开线圆柱齿轮精度 JB/T 5816 电线电缆拉制设备技术要求 JB/DQ 8657 电线电缆专用设备产品质量分等 JB/DQ 8124.1 电缆设备基本技术要求 3 空运转性能检测 3.1 检测前的准备工作 检测前应按JB/T 6756.1第3章的规定执行。 3.2 传动机构的转动步骤和时间 主机运转应从最低速度开始逐级升高，一般按低、中、高三级速度运行。每级速度运转时间不少于30min，在最高速度下连续空运转时间不少于4h。 3.3 主机转速检测 用转速表测量各拉线轮轴转速，其结果应符合设计要求。 3.4 温升检测 在额定转速下，用点温计测量拉线轮轴前后轴承盖处及其他关键部位温度，并计算温升，其结果应符合JB/DQ 8124的规定。 3.5 噪声检测 噪声检测应按JB/T 6756.1中5.1条规定执行，并在最高速度下进行。 3.6 机电安全防护装置检测 应按JB/T 6756.1中5.3条规定执行。 4 负荷运行性能检测 设备空运转合格后，经调整，在正常工艺条件下进行负荷运行检测。 4.1 产品规范检测 在设备规定的生产范围内，选取大、中、小三种规格作为加工对象，分别按允许的最高速度运行，每种规格不少于1满盘，并用常规量具测量出线直径。 4.2 可靠性检测 在规定速度范围内，在正常生产条件下无故障连续运行24h。 4.3 线速度检测 4.3.1 理论线速度 设备运行时，通过测量定速轮转速计算理论线速度： V = π(D + d)n / (60 × 1000) 其中：D为定速轮直径（mm），d为导线直径（mm），n为定速轮转速（r/min），V为理论线速度（m/s）。 4.3.2 实际线速度 使用仪器测量导线实际线速度。 4.4 滑动率检测 根据理论线速度与实际线速度计算滑动率： S = (V₁ - V₂) / V₁ × 100% 其中：V₁为理论线速度，V₂为实际线速度。 5 主要零部件精度检测 5.1 拉线轮和定速轮 （1）工作表面径向圆跳动应符合相关图表要求； （2）工作表面粗糙度应符合规定要求； （3）工作表面硬度应符合规定； （4）动平衡精度应符合要求。 5.2 主齿轮箱 （1）齿轮箱各轴承孔轴线平行度应符合规定； （2）齿轮精度应符合GB 10095等相关标准。 6 整机精度检测 6.1 拉线轮轴及定速轮轴装配后，其工作表面径向圆跳动应符合规定。 6.2 模架与拉线轮位置检测 模孔中心轴线应与两拉线轮之间的切线重合。 6.3 收排线装置检测 （1）收线轴装配后，其径向圆跳动或同轴度应符合规定； （2）排线机构应运行可靠、灵敏，排线质量良好。 7 外观质量检测 外观质量检测应符合JB/T 6756.1中5.2条的规定。
