【机械行业标准(JB)】 电线电缆专用设备检测方法 第7部分：JLY型笼绞设备

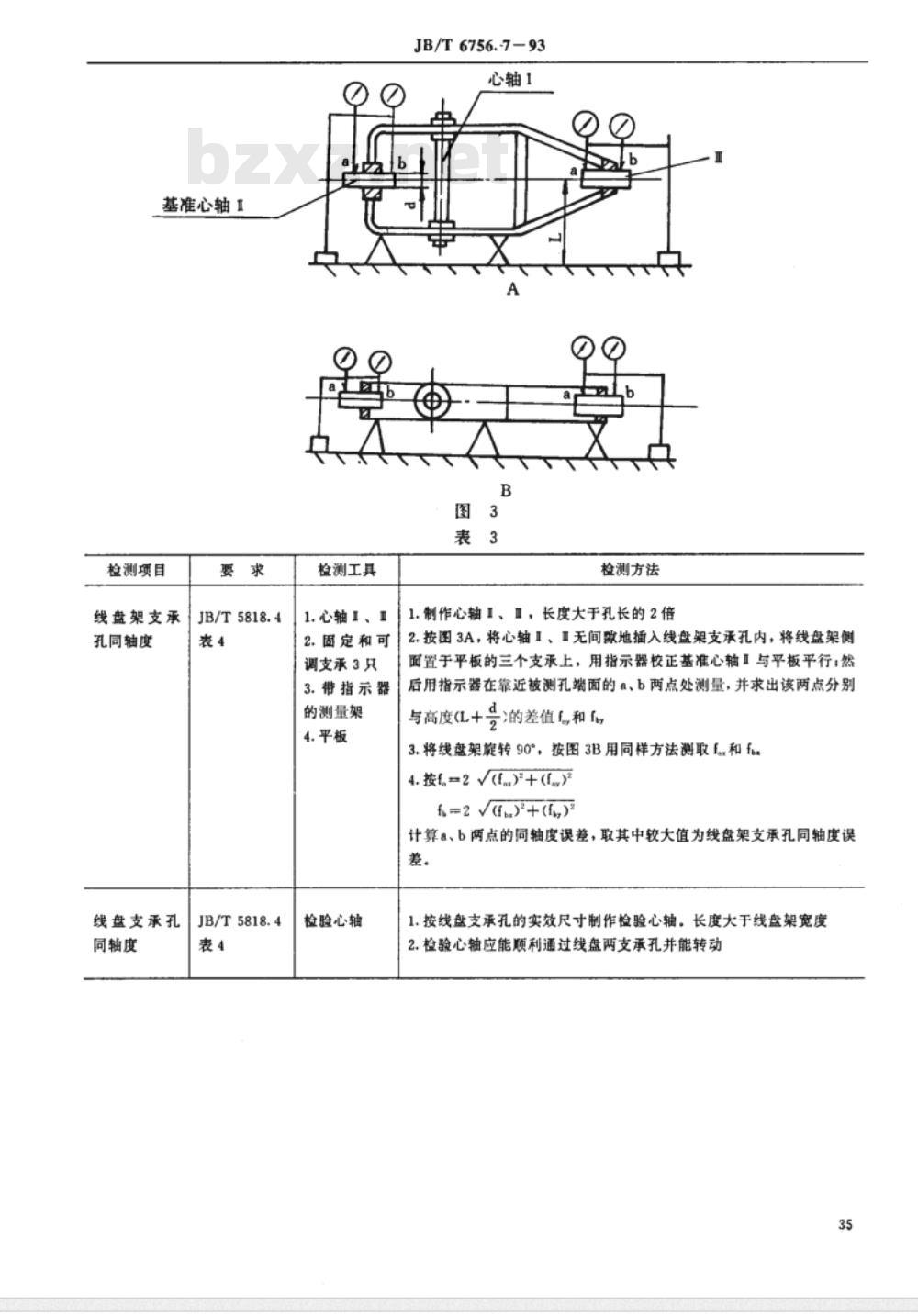

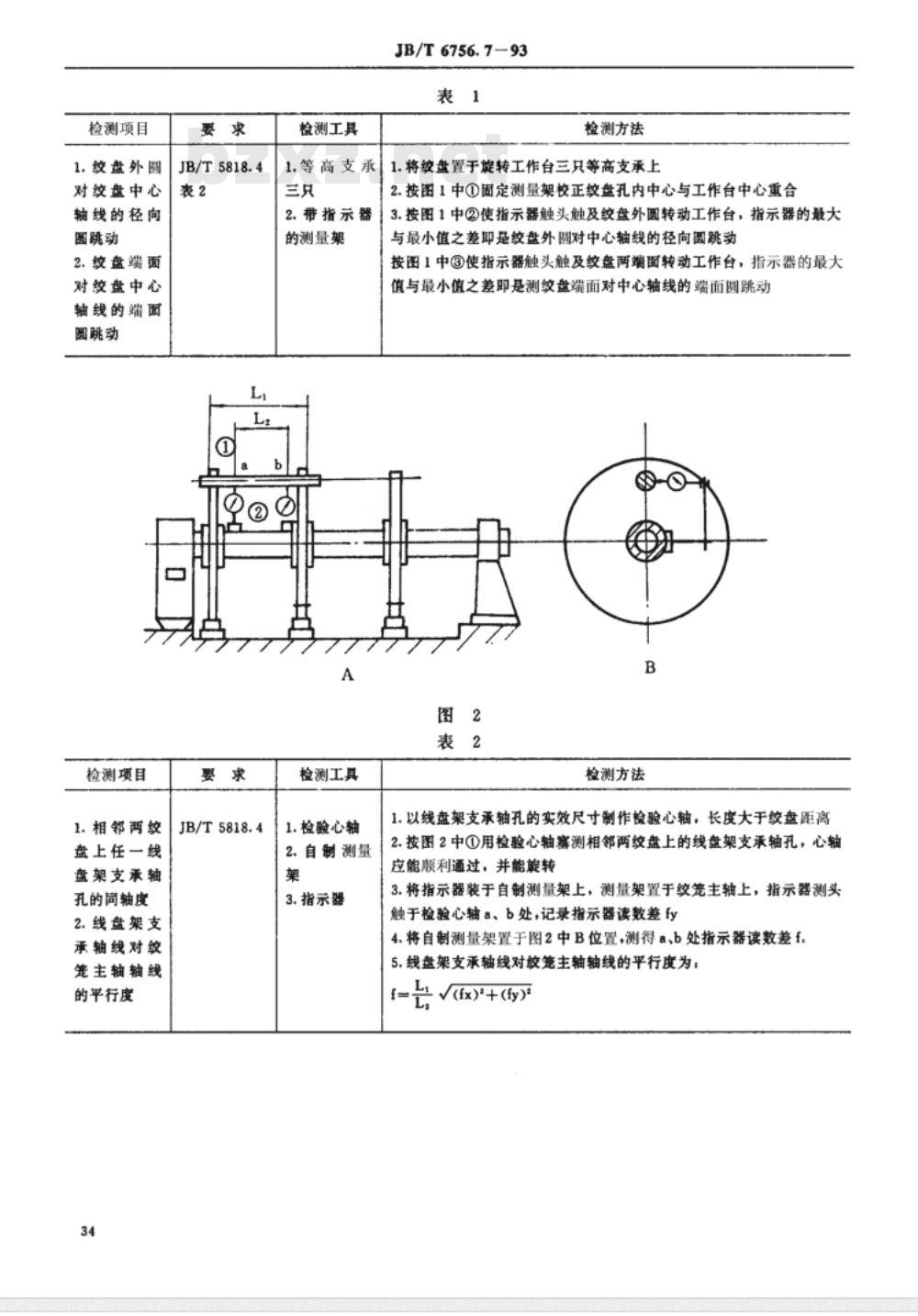

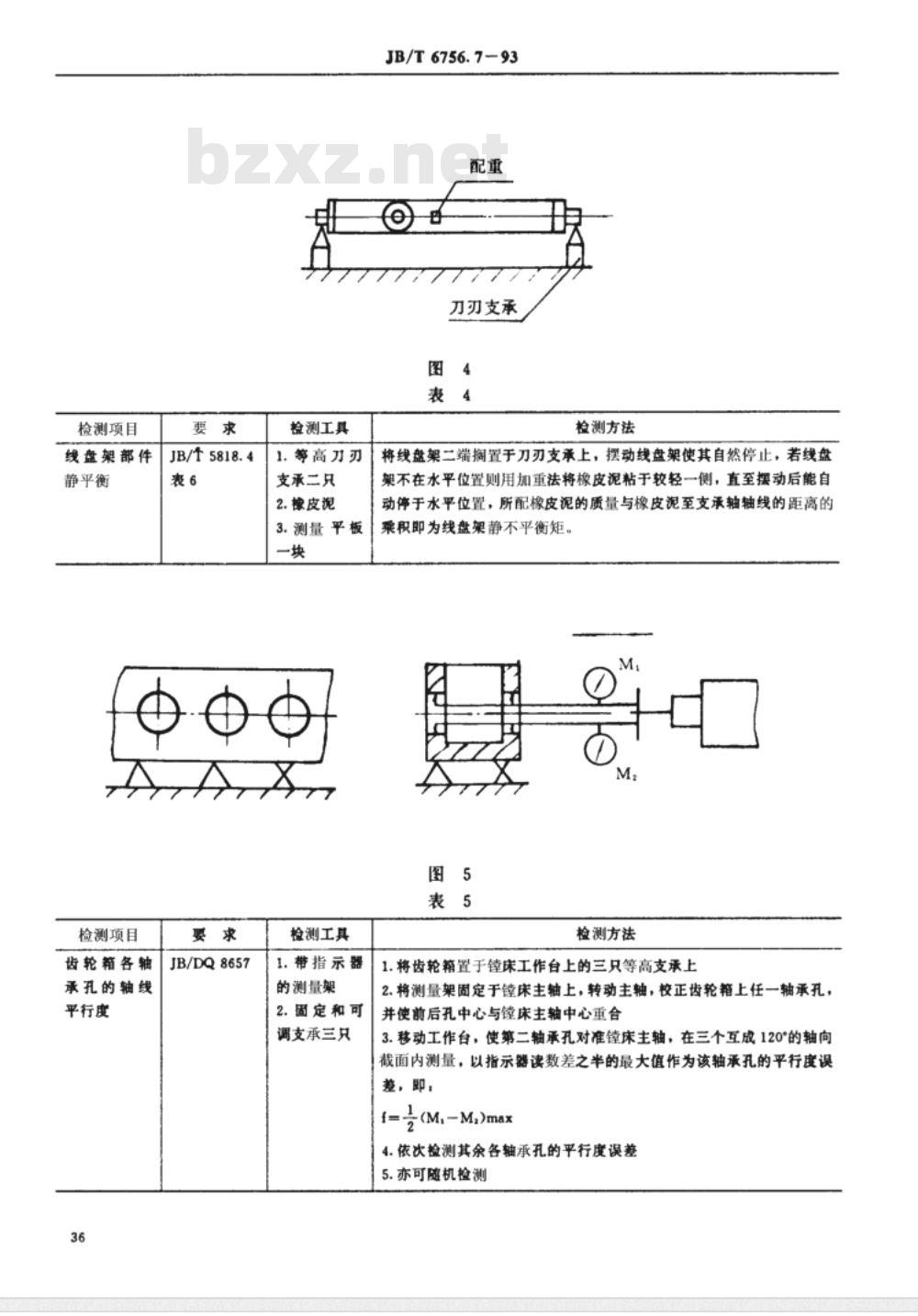

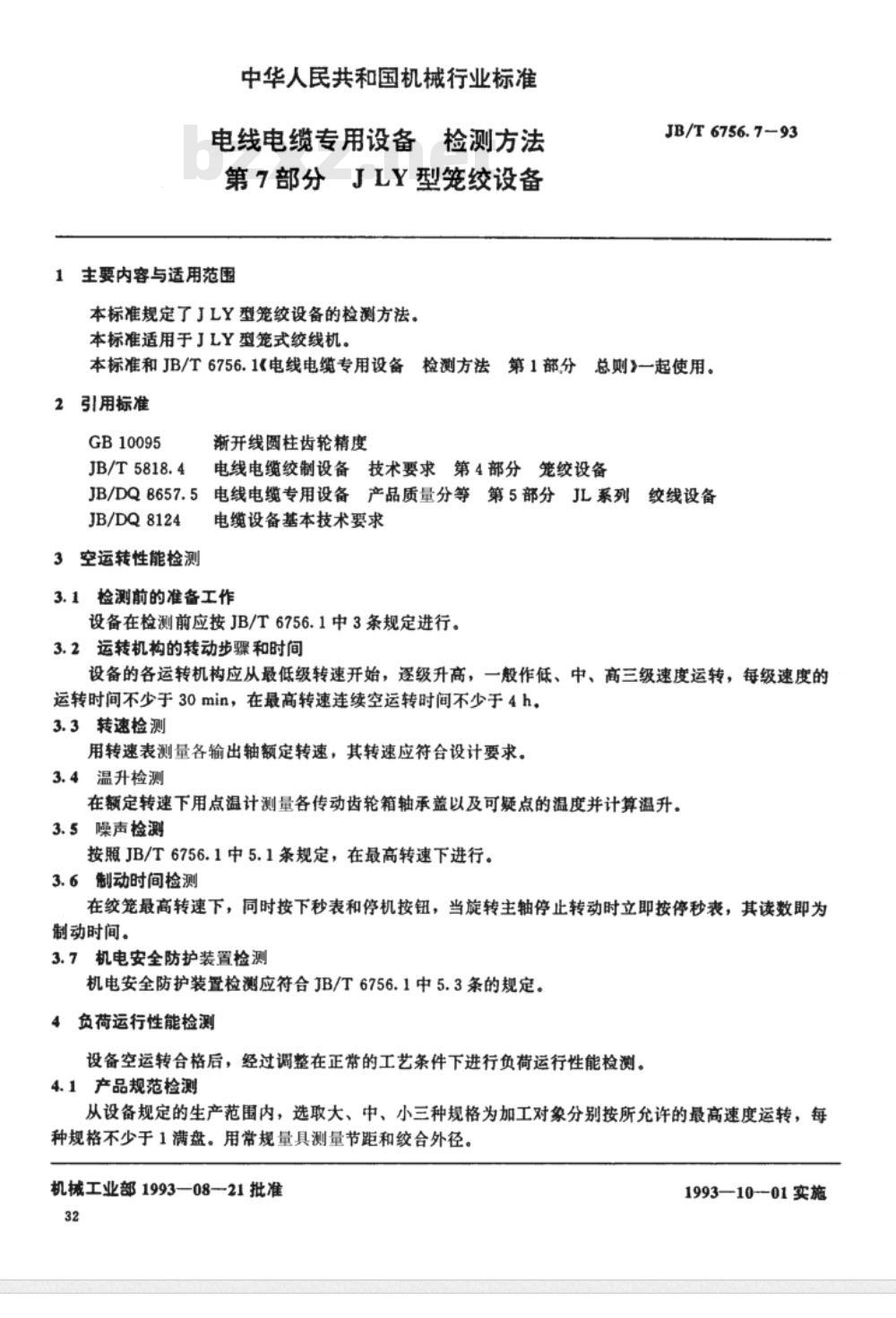

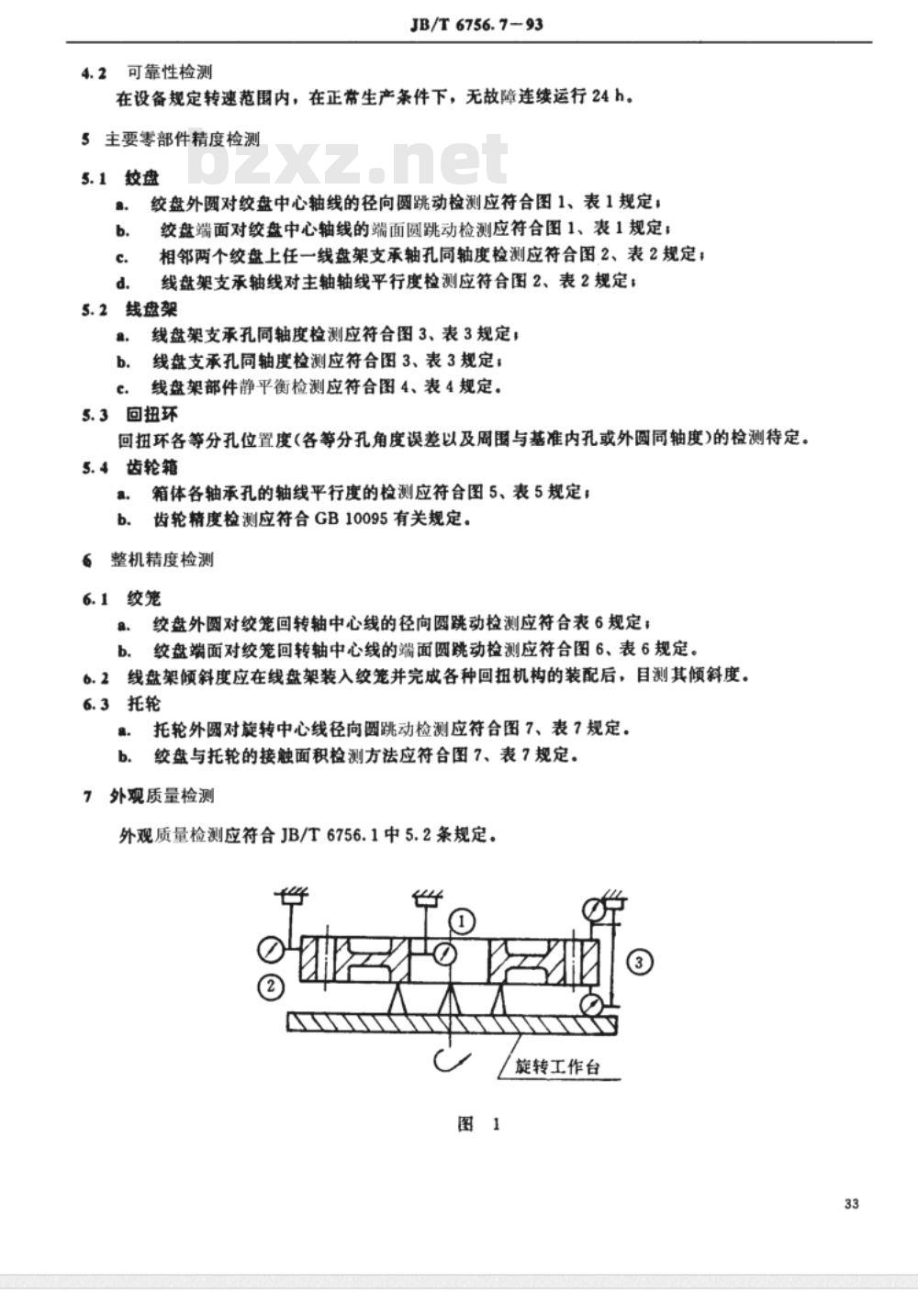

中华人民共和国机械行业标准 电线电缆专用设备检测方法 第7部分：JLY型笼绞设备（JB/T6756.7-93） 1 主题内容与适用范围 本标准规定了JLY型笼绞设备的检测方法。本标准适用于JLY型笼式绞线机。本标准应与JB/T6756.1《电线电缆专用设备检测方法 第1部分：总则》配合使用。 2 引用标准 GB10095 渐开线圆柱齿轮精度 JB/T5818.4 电线电缆绞制设备技术要求 第4部分：笼绞设备 JB/DQ8657.5 电线电缆专用设备产品质量分等 第5部分：JL系列绞线设备 JB/DQ8124 电缆设备基本技术要求 3 空运转性能检测 3.1 检测前准备 设备在检测前应按JB/T6756.1中第3条规定进行。 3.2 运转步骤和时间 设备各运转机构应从最低转速开始逐级升高，一般分为低、中、高三级速度运行。每级运行时间不少于30min，在最高转速下连续空运转时间不少于4h。 3.3 转速检测 用转速表测量各输出轴额定转速，其结果应符合设计要求。 3.4 温升检测 在额定转速下，用点温计测量各传动齿轮箱轴承盖及可疑点温度，并计算温升。 3.5 噪声检测 按JB/T6756.1中5.1条规定，在最高转速下进行检测。 3.6 制动时间检测 在绞笼最高转速下，同时按下秒表和停机按钮，当旋转主轴完全停止时立即停止计时，其读数即为制动时间。 3.7 机电安全防护装置检测 应符合JB/T6756.1中5.3条规定。 4 负荷运行性能检测 设备空运转合格并经调整后，在正常工艺条件下进行负荷运行性能检测。 4.1 产品规范检测 在设备规定的生产范围内，选取大、中、小三种规格作为加工对象，分别按允许的最高速度运行。每种规格不少于1满盘，并使用常规量具测量节距和绞合外径。 4.2 可靠性检测 在规定转速范围内，在正常生产条件下应无故障连续运行24h。 5 主要零部件精度检测 5.1 绞盘 （1）绞盘外圆对绞盘中心轴线的径向圆跳动应符合规定。 （2）绞盘端面对绞盘中心轴线的端面圆跳动应符合规定。 （3）相邻两绞盘上线盘架支承轴孔同轴度应符合规定。 （4）线盘架支承轴线对绞笼主轴轴线的平行度应符合规定。 检测方法：将绞盘置于旋转工作台三只等高支承上，使用带指示器的测量架进行检测。通过校正中心后，测量外圆及端面的最大与最小读数差作为圆跳动值。使用检验心轴检测相邻绞盘支承孔同轴度，并通过指示器测量平行度误差。 5.2 线盘架 （1）线盘架支承孔同轴度应符合规定。 （2）线盘支承孔同轴度应符合规定。 （3）线盘架静平衡精度应符合规定。 5.3 回扭环 回扭环各等分孔位置度（包括角度误差及与基准内孔或外圆的同轴度）检测方法待定。 5.4 齿轮箱 （1）箱体各轴承孔轴线平行度应符合规定。 （2）齿轮精度应符合GB10095规定。 6 整机精度检测 6.1 绞笼 （1）绞盘外圆对绞笼回转轴中心线的径向圆跳动应符合规定。 （2）绞盘端面对绞笼回转轴中心线的端面圆跳动应符合规定。 6.2 线盘架倾斜度 线盘架装入绞笼并完成回扭机构装配后，应通过目测检查其倾斜情况。 6.3 托轮 （1）托轮外圆对旋转中心线的径向圆跳动应符合规定。 （2）绞盘与托轮接触面积应符合相关检测方法要求。 7 外观质量检测 设备外观质量应符合JB/T6756.1中5.2条规定。
