【机械行业标准(JB)】 纸绝缘漆包换位导线

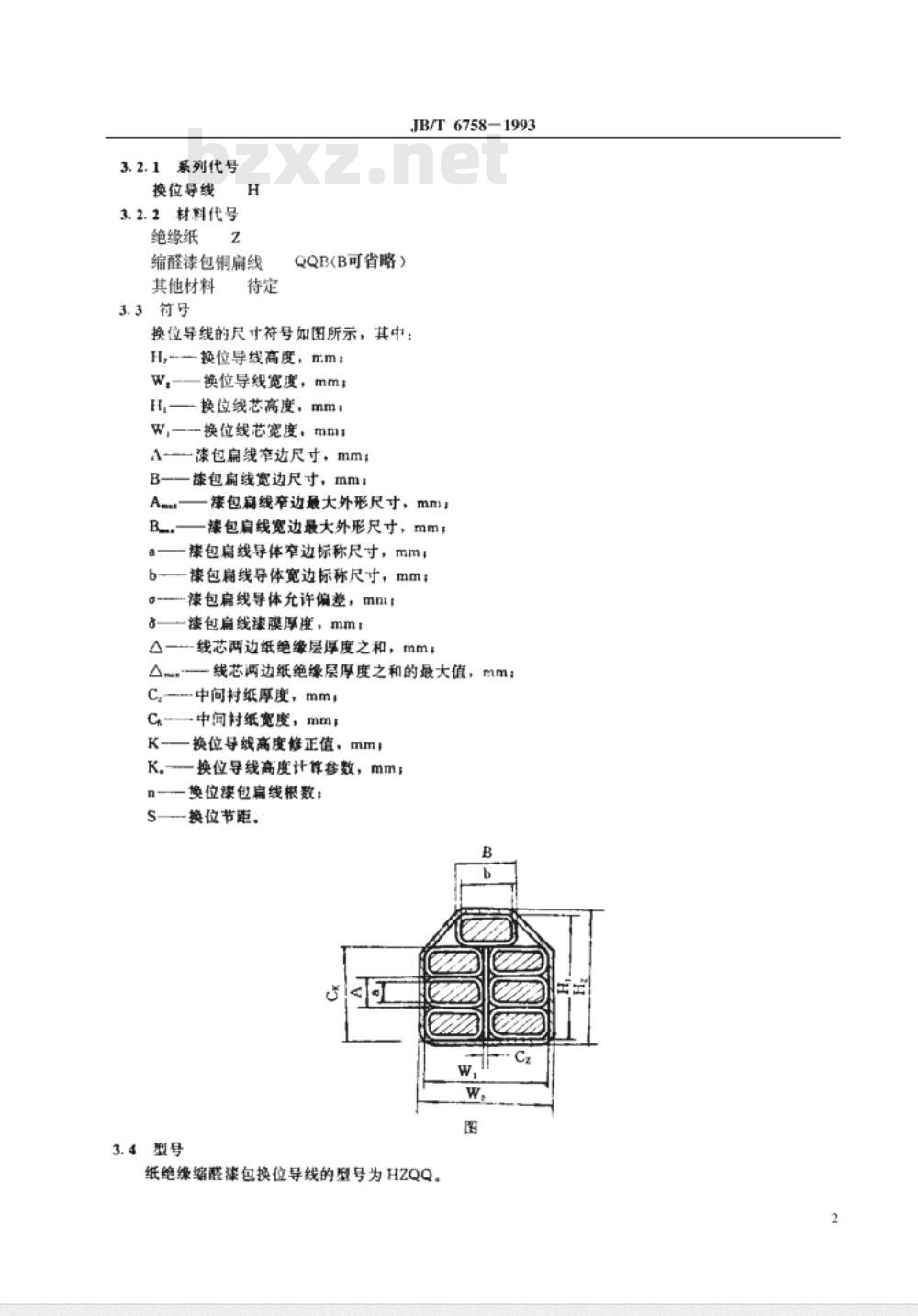

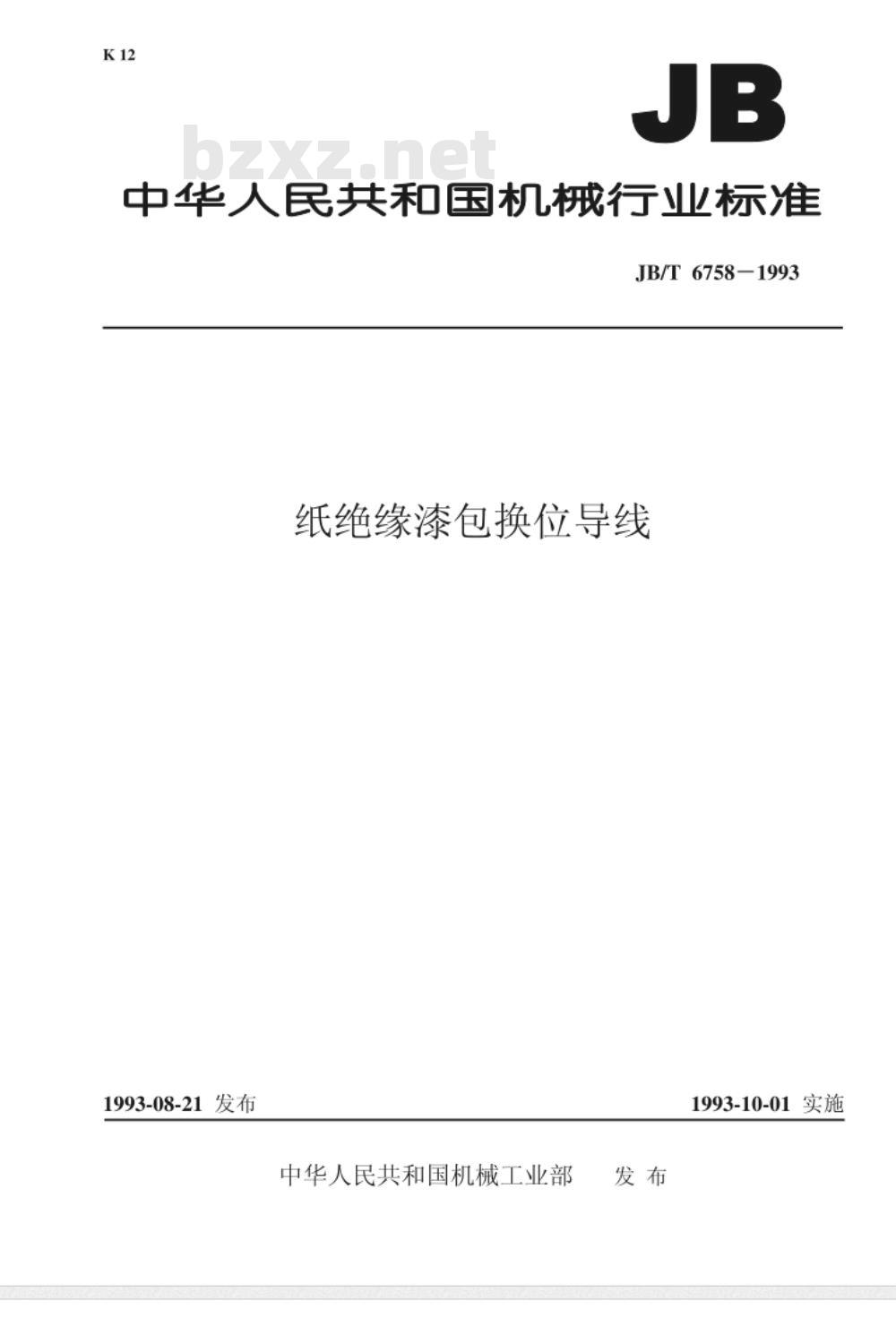

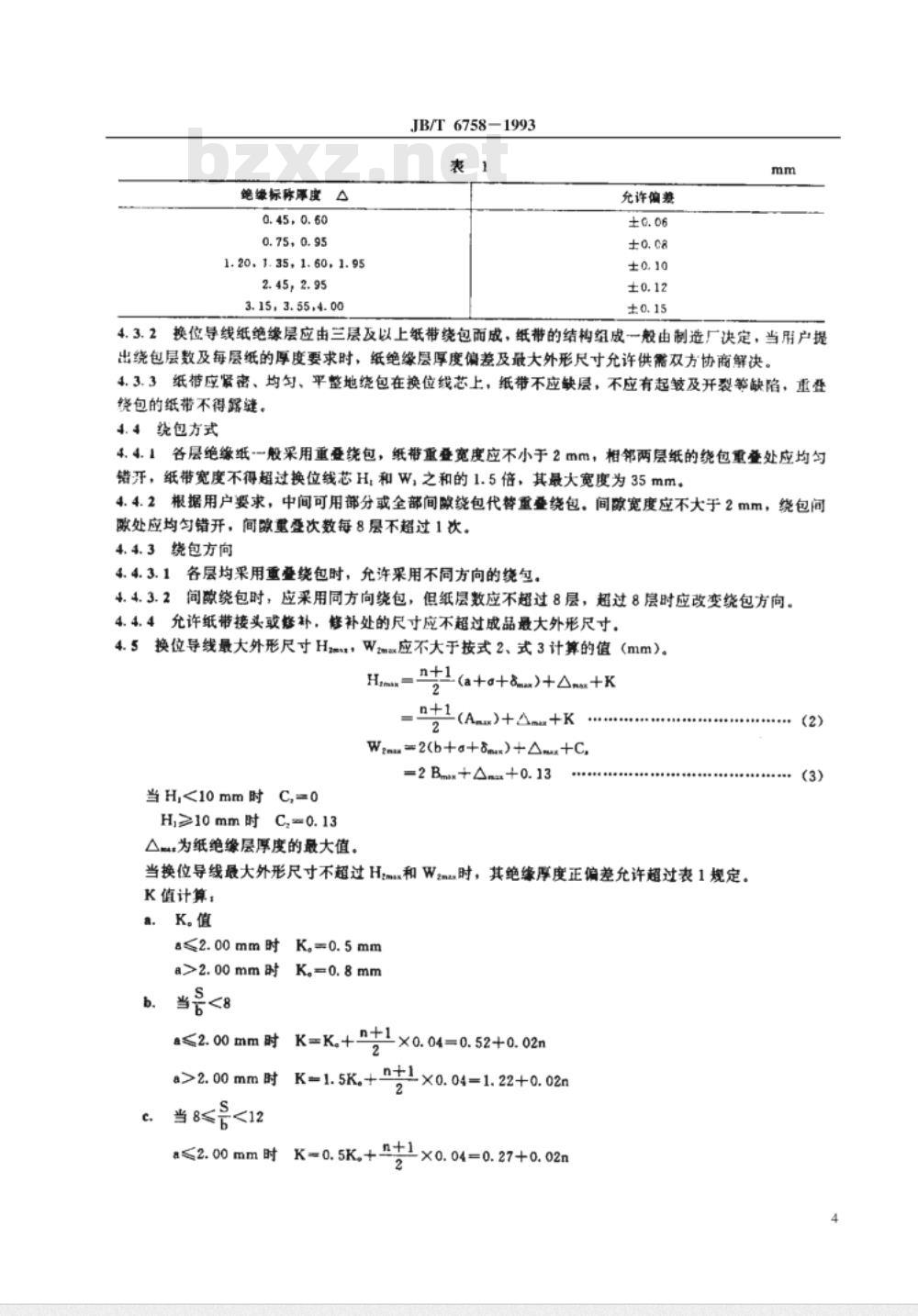

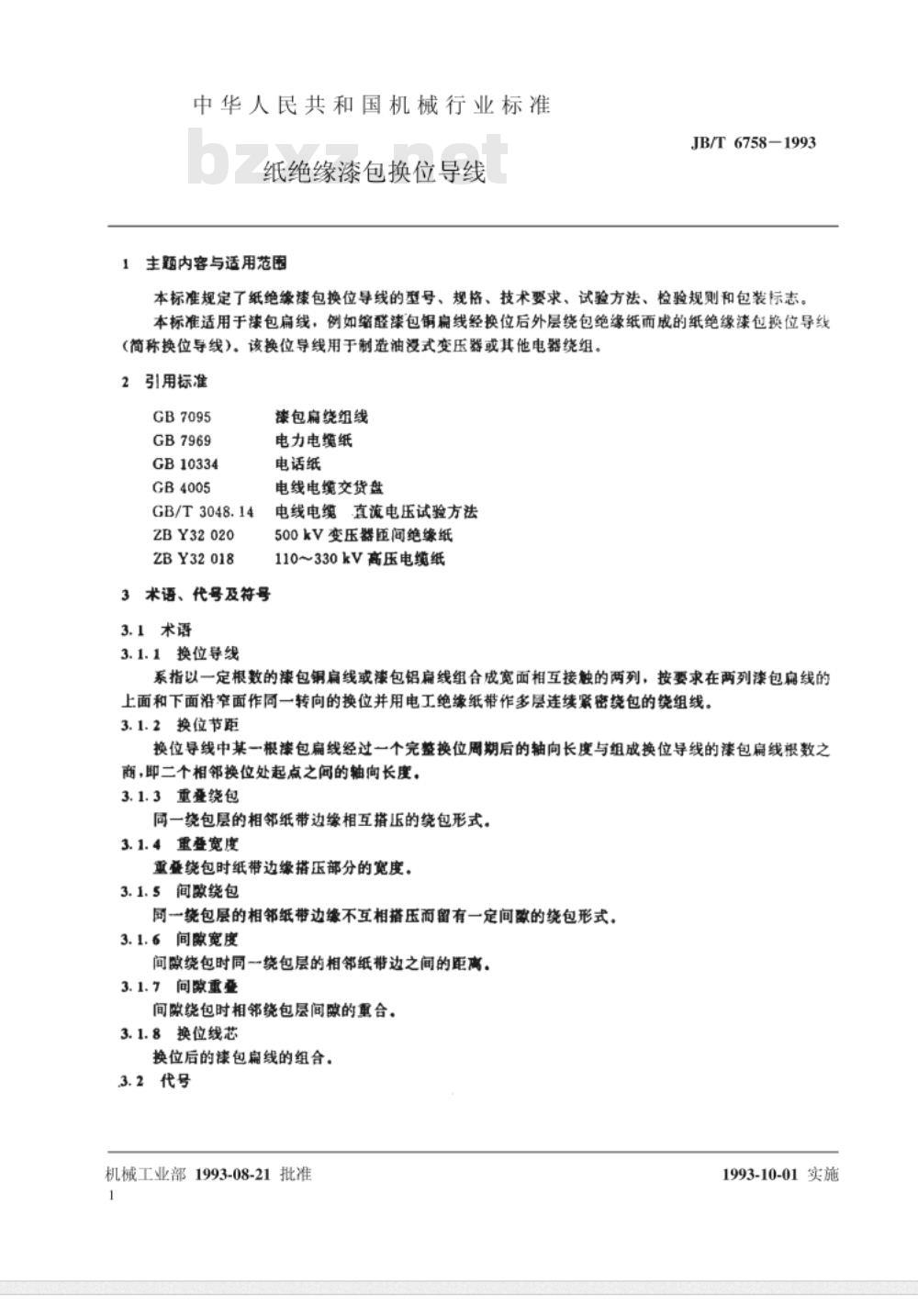

中华人民共和国机械行业标准 JB/T 6758-1993 纸绝缘漆包换位导线 发布：1993-08-21 实施：1993-10-01 发布单位：中华人民共和国机械工业部 1 范围 本标准规定了纸绝缘漆包换位导线的型号、规格、技术要求、试验方法、检验规则和包装标志。本标准适用于漆包扇线，例如缩醛漆包铜扁线经换位后外层绕包绝缘纸而成的纸绝缘漆包换位导线（简称换位导线）。该换位导线用于制造油浸式变压器或其他电器绕组。 2 规范性引用文件 GB7095 GB7969 GB10334 GB4005 GB/T3048.14 ZBY32020 ZBY32018 3 术语、代号及符号 3.1 术语 3.1.1 换位导线 系指以一定根数的漆包铜扁线或漆包铝扁线组合成宽面相互接触的两列，按要求在两列漆包扇线的上面和下面沿窄面作同一转向的换位，并用电工绝缘纸带作多层连续紧密绕包的绕组线。 3.1.2 换位节距 换位导线中某一根漆包扁线经过一个完整换位周期后的轴向长度与组成换位导线的漆包扇线根数之商，即二个相邻换位处起点之间的轴向长度。 3.1.3 重叠绕包 同一绕包层的相邻纸带边缘相互搭压的绕包形式。 3.1.4 重宽度 重叠绕包时纸带边缘搭接部分的宽度。 3.1.5 间隔绕包 同一绕包层的相邻纸带边缘不互相搭压而留有一定间隔的绕包形式。 3.1.6 间隔宽度 间隔绕包时同一绕包层的相邻纸带边之间的距离。 3.1.7 间隙重叠 间隔绕包时相邻绕包层间隙的重合。 3.1.8 换位线芯 换位后的漆包扇线的组合。 3.2 代号 3.2.1 系列代号 换位导线 3.2.2 材料代号 绝缘纸 缩醛漆包铜扁线 其他材料待定 3.3 符号 换位导线的尺寸符号如图所示，其中： H - 换位导线高度，mm W - 换位导线宽度，mm H_c - 换位线芯高度，mm W_c - 换位线芯宽度，mm A - 漆包扁线窄边尺寸，mm B - 漆包扁线宽边尺寸，mm b - 漆包扇线窄边标称尺寸，mm t - 漆包扁线导体允许偏差，mm δ - 漆包扁线漆膜厚度，mm Δ - 线芯两边纸绝缘层厚度之和，mm C - 中间衬纸厚度，mm K - 换位导线高度修正值，mm n - 换位漆包扁线根数 S - 换位节距 3.4 型号 纸绝缘缩醛漆包换位导线的型号为 HZQQ-CA。 3.5 产品表示方法 3.5.1 产品用型号、规格、根数、纸绝缘标称厚度及本标准编号表示。 3.5.2 举例 漆包扁线导体规格 a×b 为 1.60mm×6.30mm，漆包扁线根数 17 根，纸绝缘标称厚度 1.35mm 的纸绝缘缩醛漆包换位导线表示为：HZQQ 1.60×6.30×17-1.35。 4 技术要求 4.1 材料 4.1.1 漆包铜扇线 漆膜厚度：1级 宽厚比：2≤b/a≤5 其它性能应符合 GB7095 的相应规定。2级漆膜厚度在考虑中。 4.1.2 绝缘纸 换位导线用电力电缆纸、电话纸、500kV 变压器匝间绝缘纸和 110~330kV 高压电缆纸应分别符合 GB7969、GB10334、ZBY32020 和 ZBY32018 的规定。换位导线用绝缘纸厚度应在 0.045~0.13mm 范围内，中间衬纸用标称厚度为 0.13mm 的电力电缆纸。 4.1.3 其它材料及技术要求待定。 4.2 结构 4.2.1 漆包扁线的尺寸应符合 GB7095.1 第 7 条及第 8 条的规定。 4.2.2 换位导线中漆包扁线的根数为 5~41 根奇数列。 4.2.3 换位线芯外形尺寸范围为 W_c ≤28mm，H_c ≤65mm。 4.2.4 换位线芯高度 H_c 为 10mm 及以上时，应在两列漆包扁线中间加层标称厚度为 0.13mm 的电缆纸，衬纸宽度 C 按式计算，允许偏差为 ±1mm。 4.2.5 换位节距应不超过 6 倍 b，具体节距值由供需双方协商决定。 4.2.6 换位后的漆包扁线不应有影响性能的任何缺陷。 4.2.7 偶数列在考虑中。
