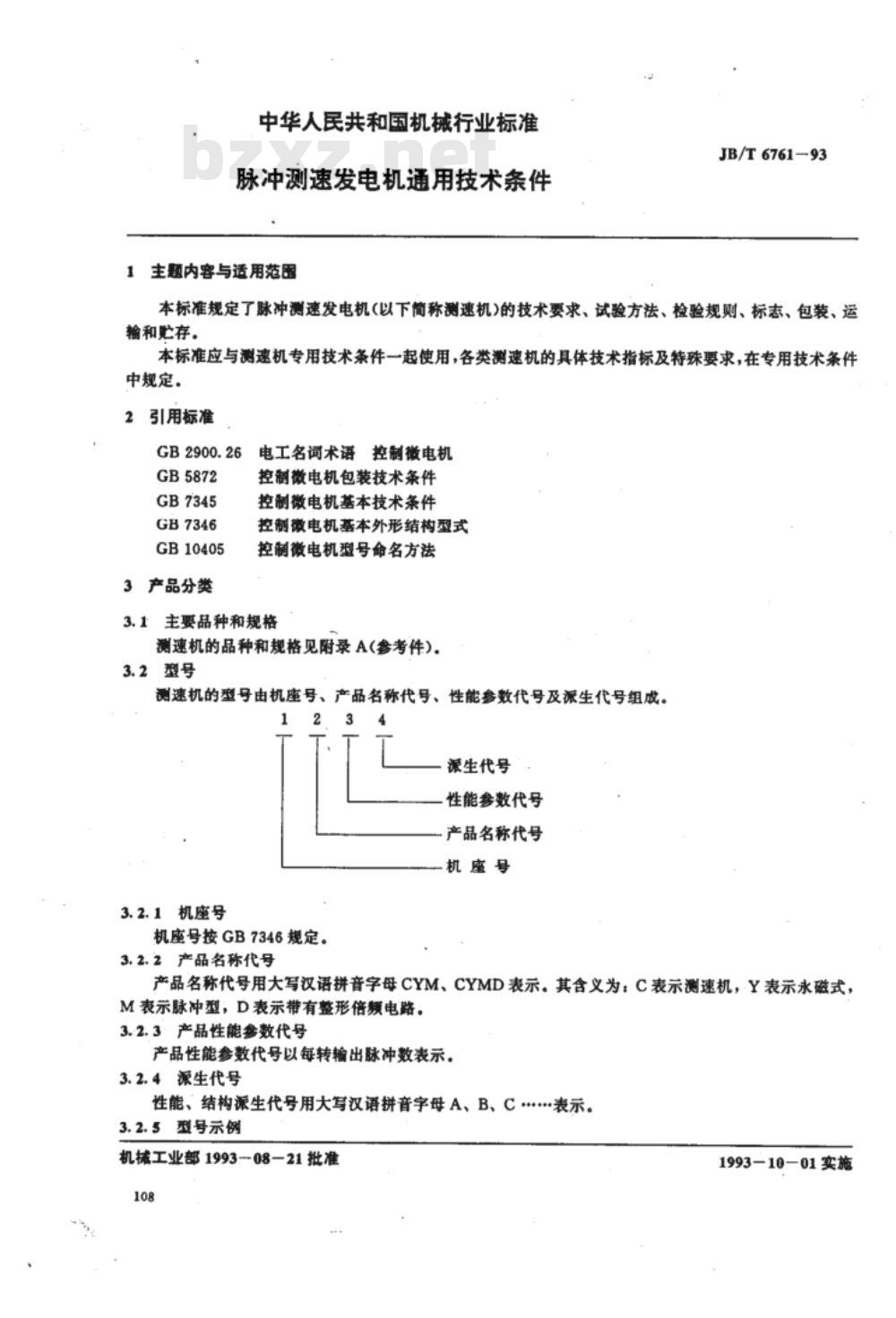

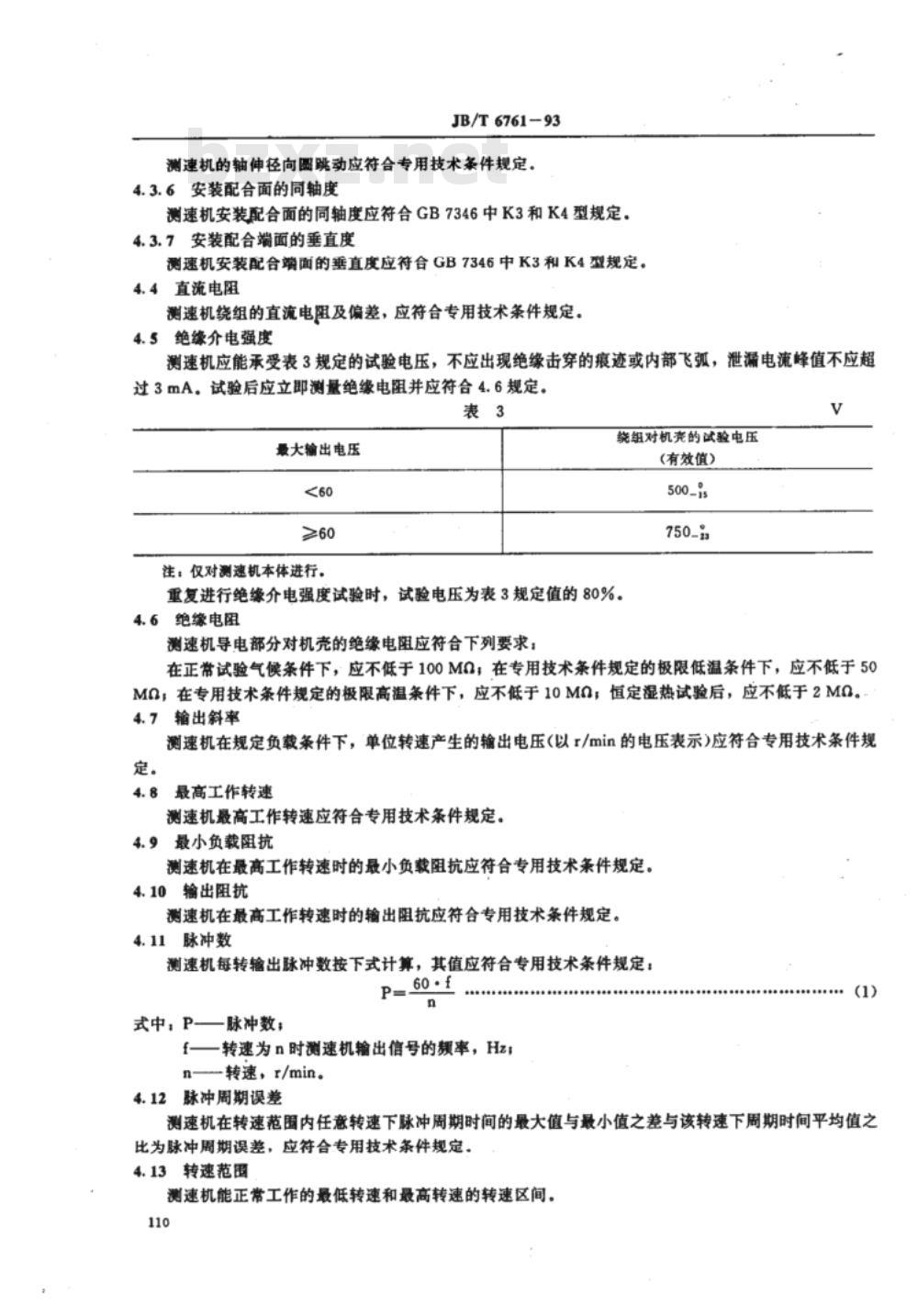

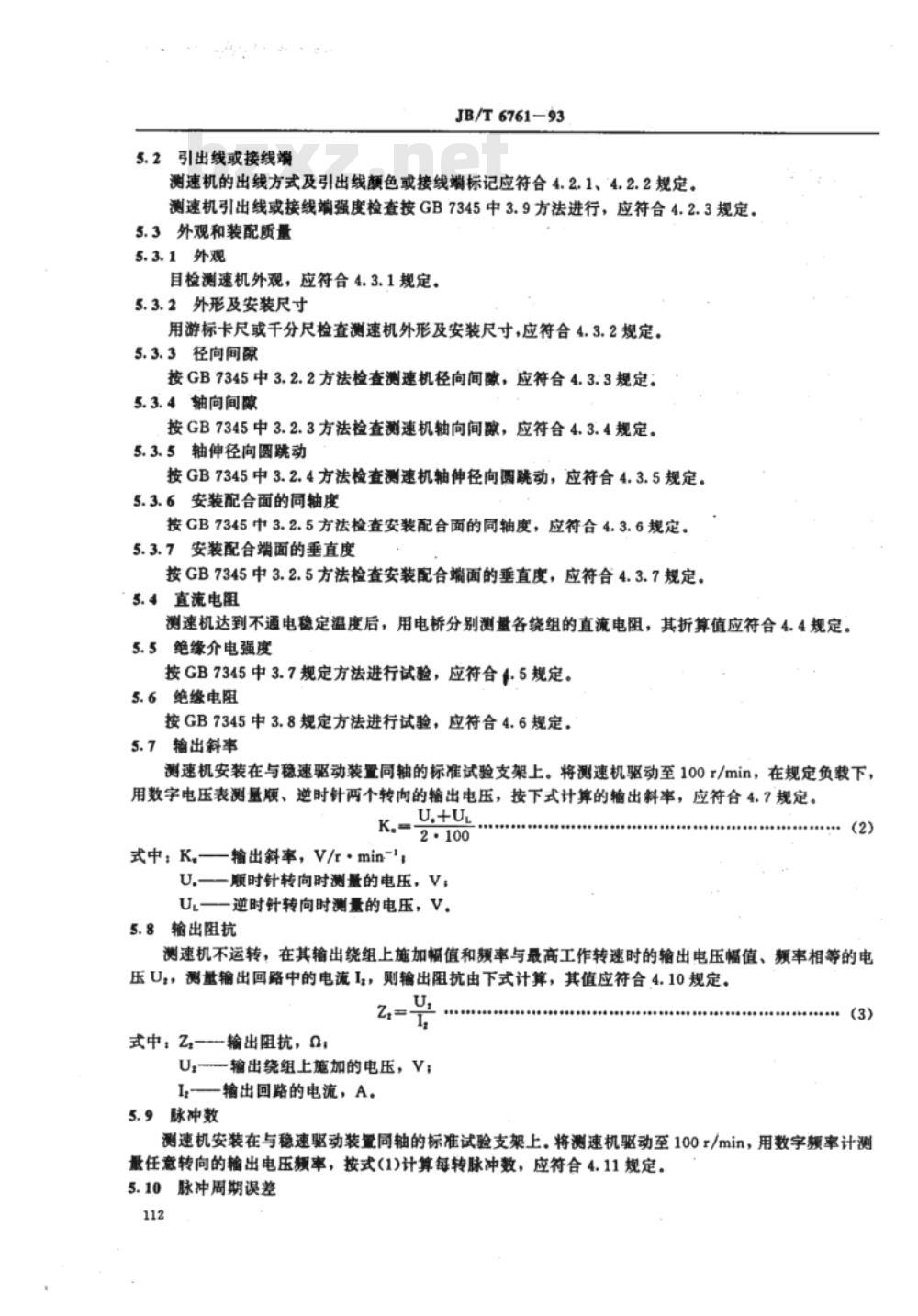

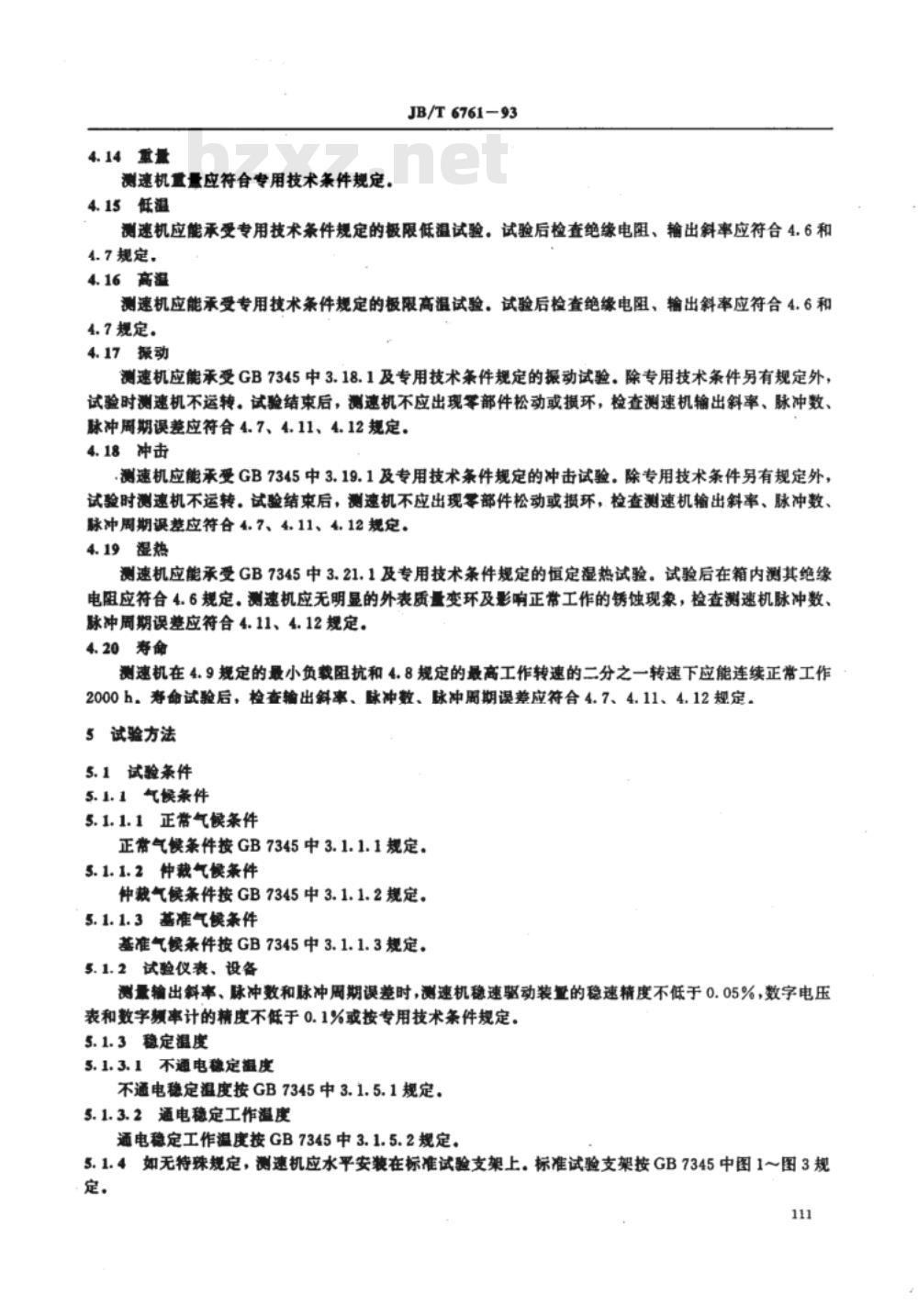

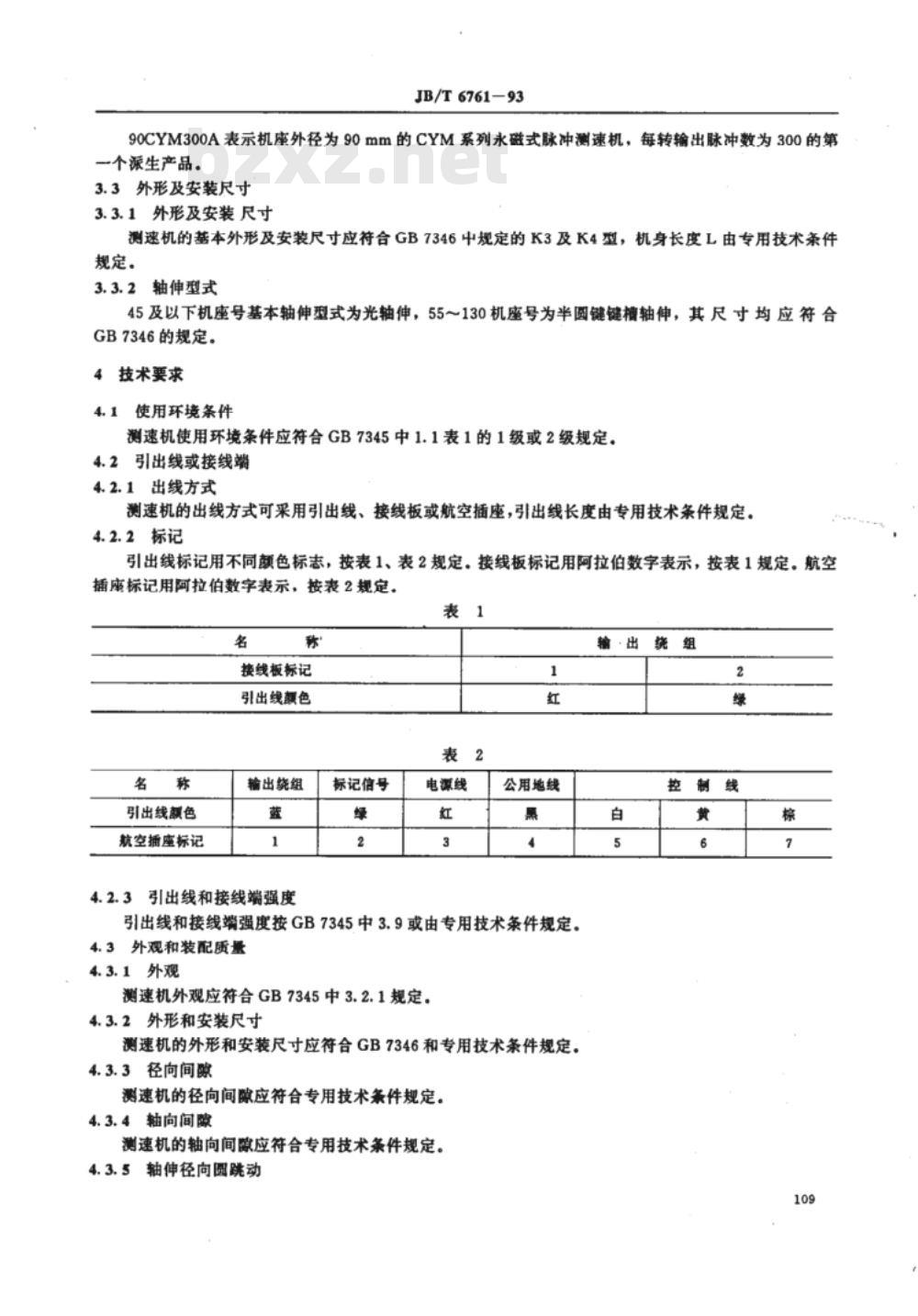

中华人民共和国机械行业标准 JB/T 6761-93 脉冲测速发电机通用技术条件 1 主题内容与适用范围 本标准规定了脉冲测速发电机（以下简称测速机）的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准应与测速机专用技术条件一起使用，各类测速机的具体技术指标及特殊要求在专用技术条件中规定。 2 引用标准 GB2900.26 GB5872 GB7345 GB7346 GB10405 3 产品分类 3.1 主要品种和规格 测速机的品种和规格见附录A（参考件）。 3.2 型号 测速机型号由机座号、产品名称代号、性能参数代号及派生代号组成。 3.2.1 机座号 机座号按 GB7346 规定。 3.2.2 产品名称代号 产品名称代号用大写汉语拼音字母 CYM、CYMD 表示，其中 C 表示测速机，Y 表示永磁式，M 表示脉冲型，D 表示带有整形倍频电路。 3.2.3 产品性能参数代号 以每转输出脉冲数表示。 3.2.4 派生代号 性能、结构派生代号用大写汉语拼音字母 A、B、C 表示。 3.2.5 型号示例 90CYM300A 表示机座外径为 90mm 的 CYM 系列永磁式脉冲测速机，每转输出脉冲数为 300 的第一个派生产品。 3.3 外形及安装尺寸 3.3.1 外形及安装尺寸 测速机的基本外形及安装尺寸应符合 GB7346 中规定的 K3 和 K4 型，机身长度 L 由专用技术条件规定。 3.3.2 轴伸型式 45 及以下机座号为光轴伸，55～130 机座号为半圆键键槽轴伸，尺寸应符合 GB7346 规定。 4 技术要求 4.1 使用环境条件 应符合 GB7345 中 1.1 表 1 的 1 级或 2 级规定。 4.2 引出线或接线端 4.2.1 出线方式 可采用引出线、接线板或航空插座，引出线长度由专用技术条件规定。 4.2.2 标记 引出线标记用不同颜色标识，接线板标记用阿拉伯数字表示，航空插座标记用阿拉伯数字表示。 4.2.3 引出线和接线端强度 按 GB7345 中 3.9 或专用技术条件规定。 4.3 外观和装配质量 4.3.1 外观 应符合 GB7345 中 3.2.1 规定。 4.3.2 外形和安装尺寸 应符合 GB7346 和专用技术条件规定。 4.3.3 径向间隙 应符合专用技术条件规定。 4.3.4 轴向间隙 应符合专用技术条件规定。 4.3.5 轴伸径向圆跳动 应符合专用技术条件规定。 4.3.6 安装配合面的同轴度 应符合 GB7346 中 K3 和 K4 型规定。 4.3.7 安装配合端面的垂直度 应符合 GB7346 中 K3 和 K4 型规定。 4.4 直流电阻 绕组直流电阻及偏差应符合专用技术条件规定。 4.5 绝缘介电强度 应能承受表 3 规定的试验电压，不出现绝缘击穿或内部飞弧，泄漏电流峰值不超过 3 mA。试验后应立即测量绝缘电阻并符合 4.6 规定。 4.6 绝缘电阻 导电部分对机壳的绝缘电阻应符合以下要求： 正带试验气候条件下不低于 100 MΩ；极限低温条件下不低于 50 MΩ；极限高温条件下不低于 10 MΩ；恒定湿热试验后不低于 2 MΩ。 4.7 输出斜率 在规定负载条件下，单位转速产生的输出电压应符合专用技术条件规定。 4.8 最高工作转速 应符合专用技术条件规定。 4.9 最小负载阻抗 在最高工作转速时，应符合专用技术条件规定。 4.10 输出阻抗 在最高工作转速时，应符合专用技术条件规定。
