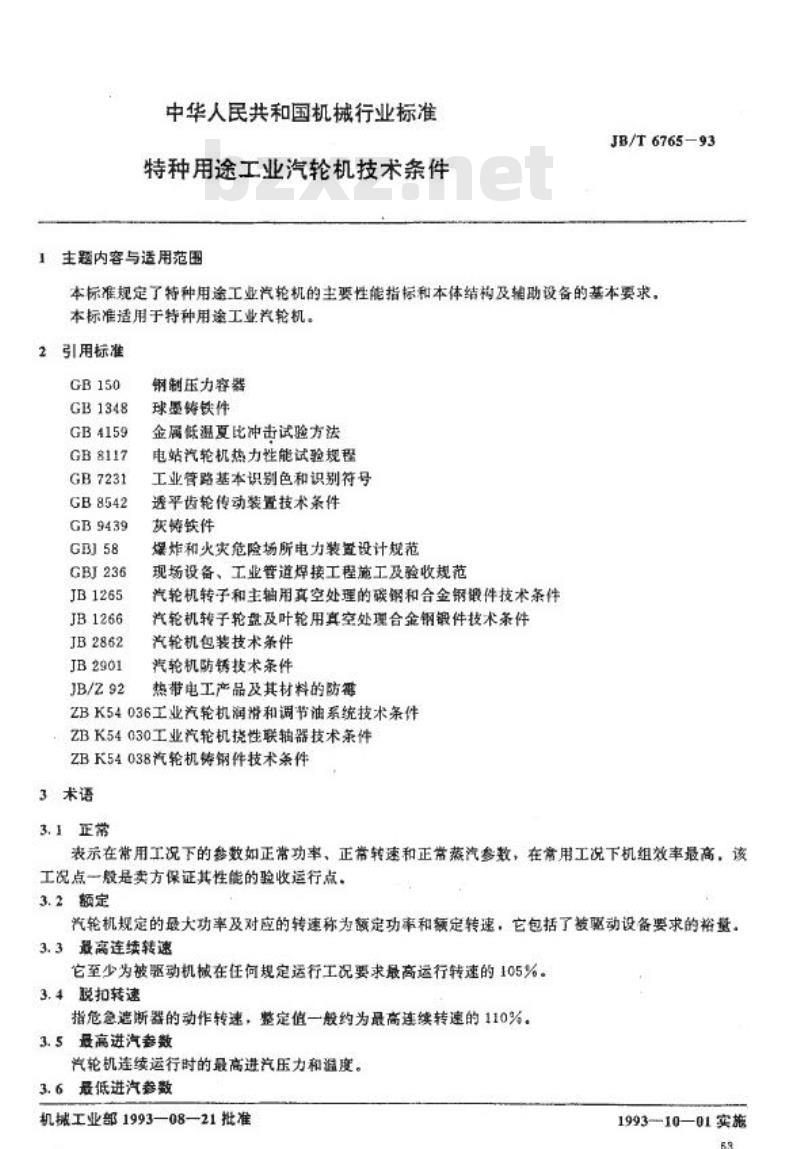

中华人民共和国机械行业标准
特种用途工业汽轮机技术条件

1 主题内容与适用范围
本标准规定了特种用途工业汽轮机的主要性能指标、本体结构及辅助设备的基本要求。本标准适用于特种用途工业汽轮机。

2 规范性引用文件
本标准引用下列标准文件，其内容通过引用构成本标准的条款：
- GB150 钢制压力容器
- GB1348 球墨铸铁件
- GB4159 金属低温夏比冲击试验方法
- GB8117 电站汽轮机热力性能试验规程
- GB7231 工业管路基本识别色和识别符号
- GB8542 透平齿轮传动装置技术条件
- GB9439 灰铸铁件bZxz.net
- GBJ58 爆炸和火灾危险场所电力装置设计规范
- GBJ236 现场设备、工业管道焊接工程施工及验收规范
- JB1265 汽轮机转子和主轴用真空处理的碳钢和合金钢锻件技术条件
- JB1266 汽轮机转子轮盘及叶轮用真空处理合金钢锻件技术条件
- JB2862 汽轮机包装技术条件
- JB2901 汽轮机防锈技术条件
- JB/Z92 热带电工产品及其材料的防霉
- ZBK54036 工业汽轮机润滑和调节油系统技术条件
- ZBK54030 工业汽轮机挠性联轴器技术条件
- ZBK54038 汽轮机铸钢件技术条件

3 术语
3.1 正常：表示在常用工况下的参数，如正常功率、正常转速和正常蒸汽参数。在宽用工况下，机组效率最高，该工况点一般是卖方保证其性能的验收运行点。
3.2 额定：汽轮机规定的最大功率及对应的转速称为额定功率和额定转速，它包括被驱动设备要求的裕量。
3.3 最高连续转速：至少为被驱动机械在任何规定运行工况要求最高运行转速的105%。
3.4 脱扣转速：危急断器的动作转速，整定值一般约为最高连续转速的110%。
3.5 最高进汽参数：汽轮机连续运行时的最高进汽压力和温度。
3.6 最低进汽参数：汽轮机连续运行时的最低进汽压力和温度。
3.7 最高排汽压力：汽轮机连续运行时的最高排汽压力。
3.8 最低排汽压力：汽轮机连续运行时的最低排汽压力。
3.9 排汽缸最高压力：在最高进汽参数下，买方要求汽缸允许的最高排汽压力。

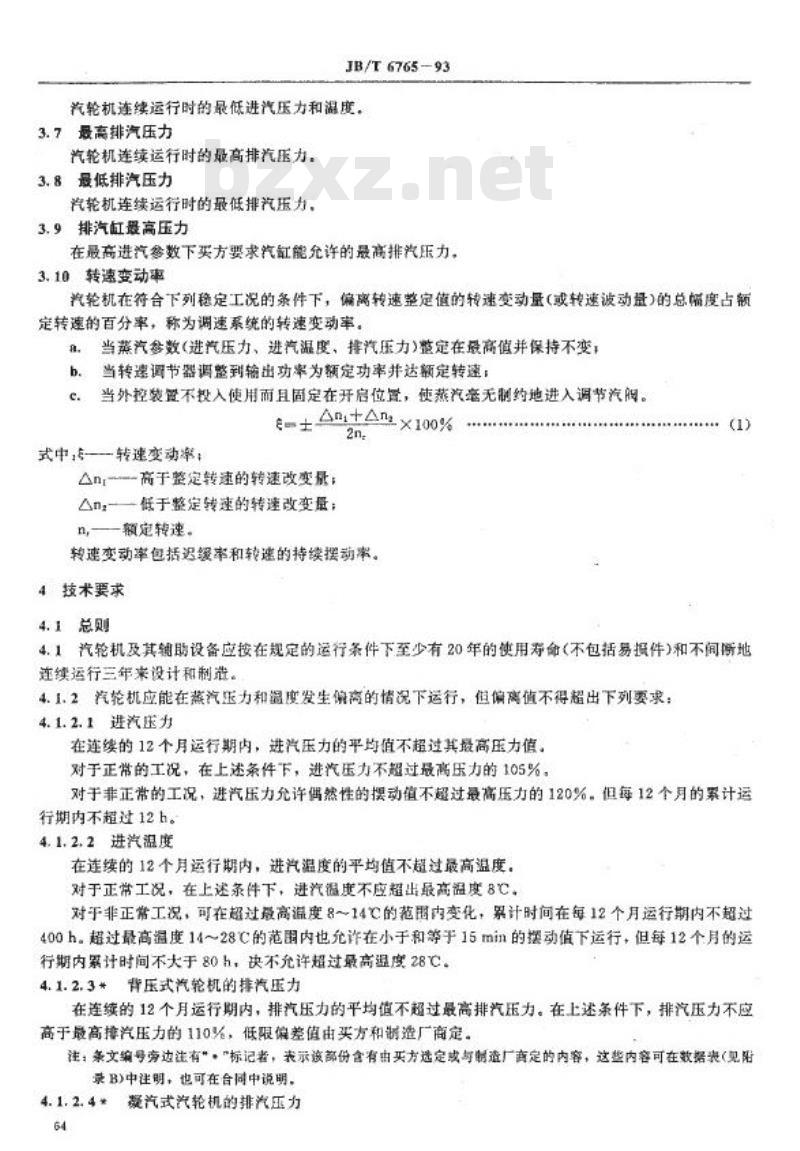

3.10 转速变动率：汽轮机在稳定工况下，偏离转速整定值的变动量，占额定转速的百分率，包括迟缓率和转速持续摆动率。

4 技术要求
4.1 总则
4.1.1 汽轮机及其辅助设备应按规定运行条件设计，至少有20年的使用寿命（不包括易损件），并能连续运行三年。
4.1.2 汽轮机应能在蒸汽压力和温度发生偏离的情况下运行，但偏离值不得超出下列要求：
4.1.2.1 进汽压力：在连续12个月运行期内，进汽压力平均值不超过最高压力值。正常工况下，进汽压力不超过最高压力的105%；非正常工况下，偶然摆动值不超过最高压力的120%，累计运行不超过12小时。
4.1.2.2 进汽温度：连续12个月运行期内，进汽温度平均值不超过最高温度。正常工况下，温度不超出最高温度8℃；非正常工况，可在8～14℃范围内变化，累计时间不超过400小时；在14～28℃范围内允许小于等于15分钟的摆动值，累计时间不超过80小时，不允许超过28℃。
4.1.2.3 背压式汽轮机排汽压力：连续12个月运行期内平均值不超过最高排汽压力。排汽压力不应高于最高排汽压力的110%，低限偏差值由买方和制造厂商协定。
4.1.3 汽轮机应满足以下要求：
a. 在正常蒸汽参数、正常功率和正常转速下满足保证的汽耗率；
b. 在最高连续转速及规定范围内连续运行；
c. 在最高进汽参数及最高或最低排汽压力时，以额定功率和额定转速连续运行，或按合同规定条件连续运行；
d. 在最低进汽参数下亦应保证连续运行性能。
