【机械行业标准(JB)】 一般用途工业汽轮机 技术条件

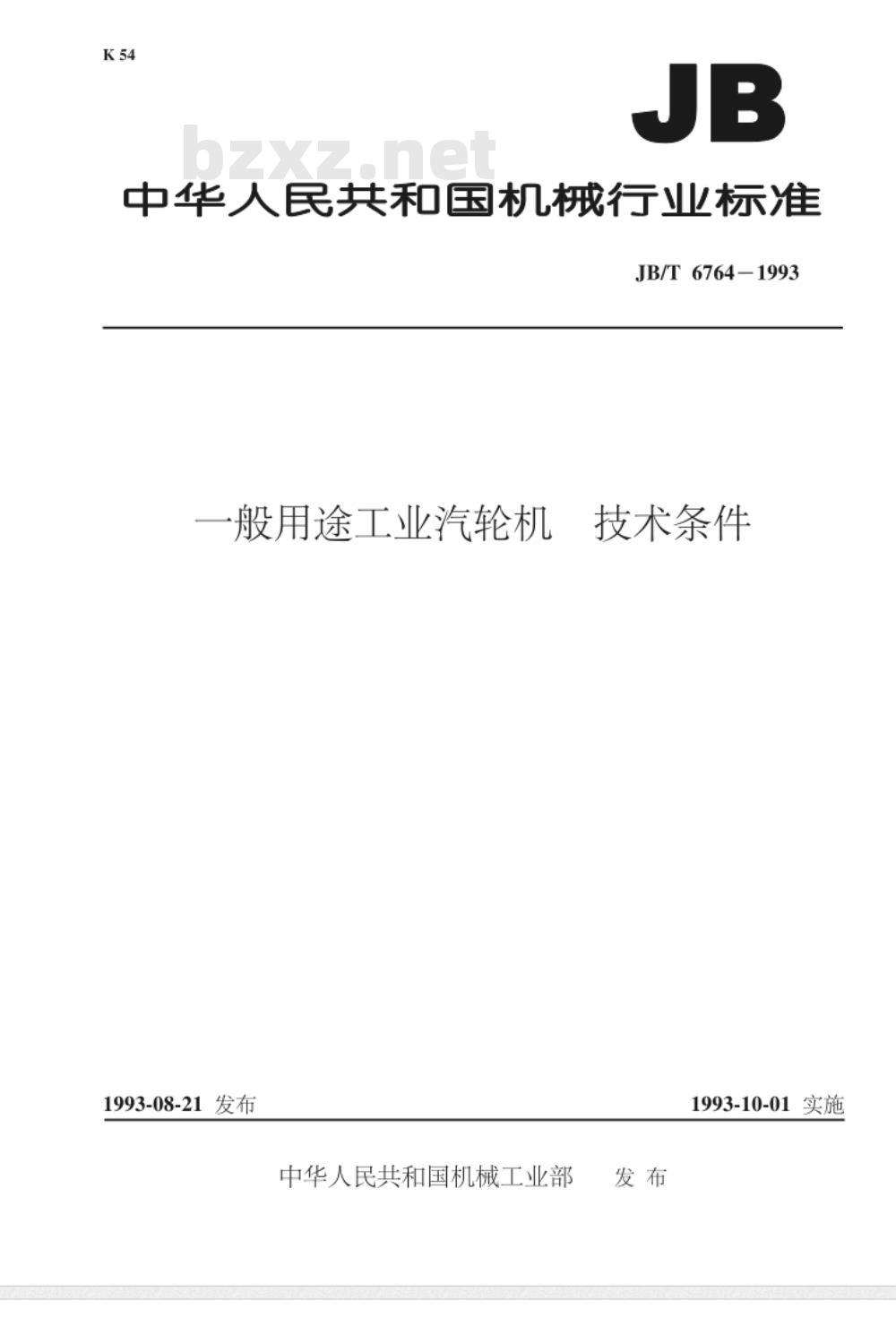

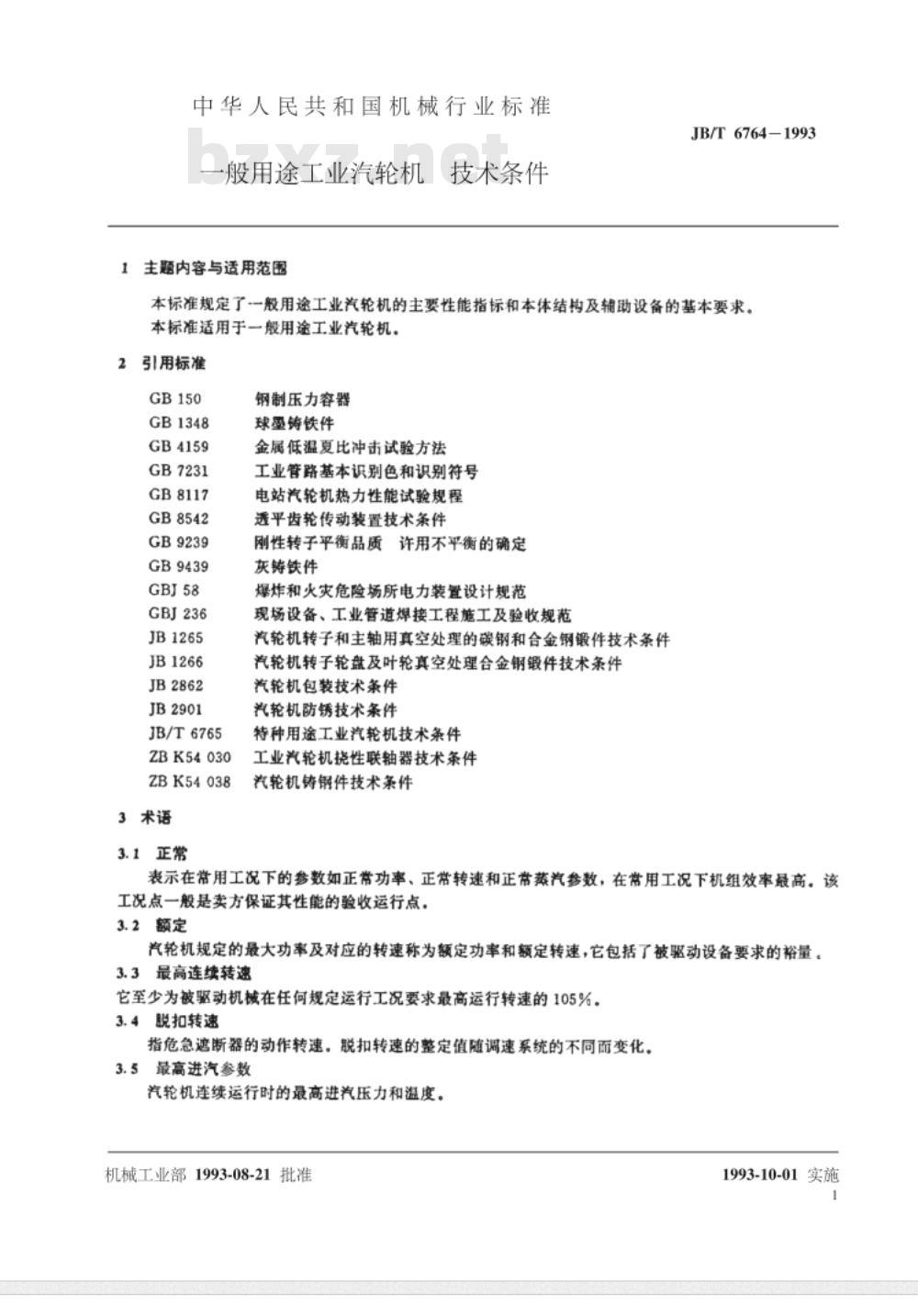

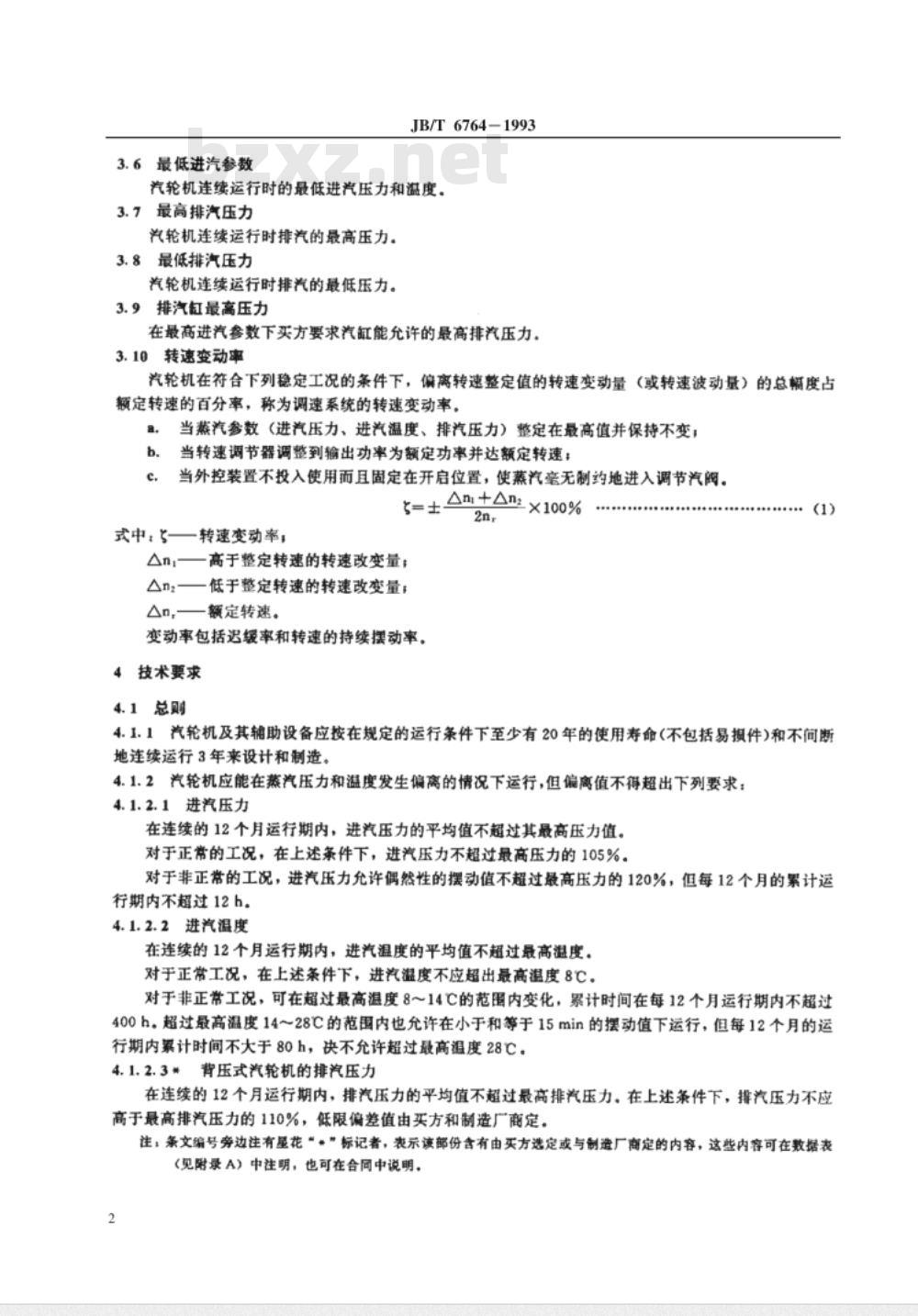

中华人民共和国机械行业标准 JB/T6764-1993 一般用途工业汽轮机技术条件 1 主题内容与适用范围 本标准规定了一般用途工业汽轮机的主要性能指标、机体结构及辅助设备的基本技术要求。本标准适用于一般用途工业汽轮机。 2 引用标准 GB150 钢制压力容器 GB1348 球墨铸铁件 GB4159 金属低温夏比冲击试验方法 GB7231 工业管路基本识别色和识别符号 GB8117 电站汽轮机热力性能试验规程 GB8542 透平齿轮传动装置技术条件 GB9239 转子平衡品质及允许不平衡的确定 GB9439 灰铸铁件 GBJ58 爆炸和火灾危险场所电力装置设计规范 GBJ236 现场设备、工业管道焊接工程施工及验收规范 JB1265 汽轮机转子和主轴用真空处理的碳钢和合金钢锻件技术条件 JB1266 汽轮机转子轮盘及叶轮真空处理合金钢锻件技术条件 JB2862 汽轮机包装技术条件 JB2901 汽轮机防锈技术条件 JB/T6765 特种用途工业汽轮机技术条件 ZBK54030 工业汽轮机挠性联轴器技术条件 ZBK54038 汽轮机铸钢件技术条件 3 术语 3.1 正常 表示在常用工况下的参数，如正常功率、正常转速和正常进汽参数，在常用工况下机组效率最高，此工况点为卖方保证性能的验收运行点。 3.2 额定 汽轮机规定的最大功率及对应的转速称为额定功率和额定转速，包括被驱动设备要求的裕量。 3.3 最高连续转速 至少为被驱动机械在任何规定运行工况下的最高运行转速的105%。 3.4 脱扣转速 指危急遮断器的动作转速，其整定值随调速系统不同而变化。 3.5 最高进汽参数 汽轮机连续运行时的最高进汽压力和温度。 3.6 最低进汽参数 汽轮机连续运行时的最低进汽压力和温度。 3.7 最高排汽压力 汽轮机连续运行时排汽的最高压力。 3.8 最低排汽压力 汽轮机连续运行时排汽的最低压力。 3.9 排汽缸最高压力 在最高进汽参数下买方要求汽缸能允许的最高排汽压力。 3.10 转速变动率 汽轮机在符合稳定工况条件下偏离整定转速的总幅度占额定转速的百分率，包括缓率和转速的持续摆动率。 4 技术要求 4.1 总则 4.1.1 汽轮机及其辅助设备应按规定运行条件至少有20年的使用寿命（不包括易损件）和连续运行3年的可靠性设计和制造。 4.1.2 蒸汽压力和温度偏离要求 4.1.2.1 进汽压力：连续12个月运行期内，进汽压力平均值不超过最高压力值；正常工况下不超过最高压力的105%；非正常工况下偶然摆动值不超过最高压力的120%，累计时间不超过12小时。 4.1.2.2 进汽温度：连续12个月运行期内，平均值不超过最高温度；正常工况下不超出最高温度8℃；非正常工况可在超过最高温度8～14℃范围内变化，累计时间不超过400小时；超过14～28℃允许小于等于15分钟的摆动值，累计时间不大于80小时，绝不超过28℃。 4.1.2.3 排汽压力：连续12个月运行期内平均值不超过最高排汽压力；排汽压力偏差值由买方和制造厂商确定。 4.1.2.4 凝汽式汽轮机排汽压力由买方规定偏离值，以便设计考虑。
