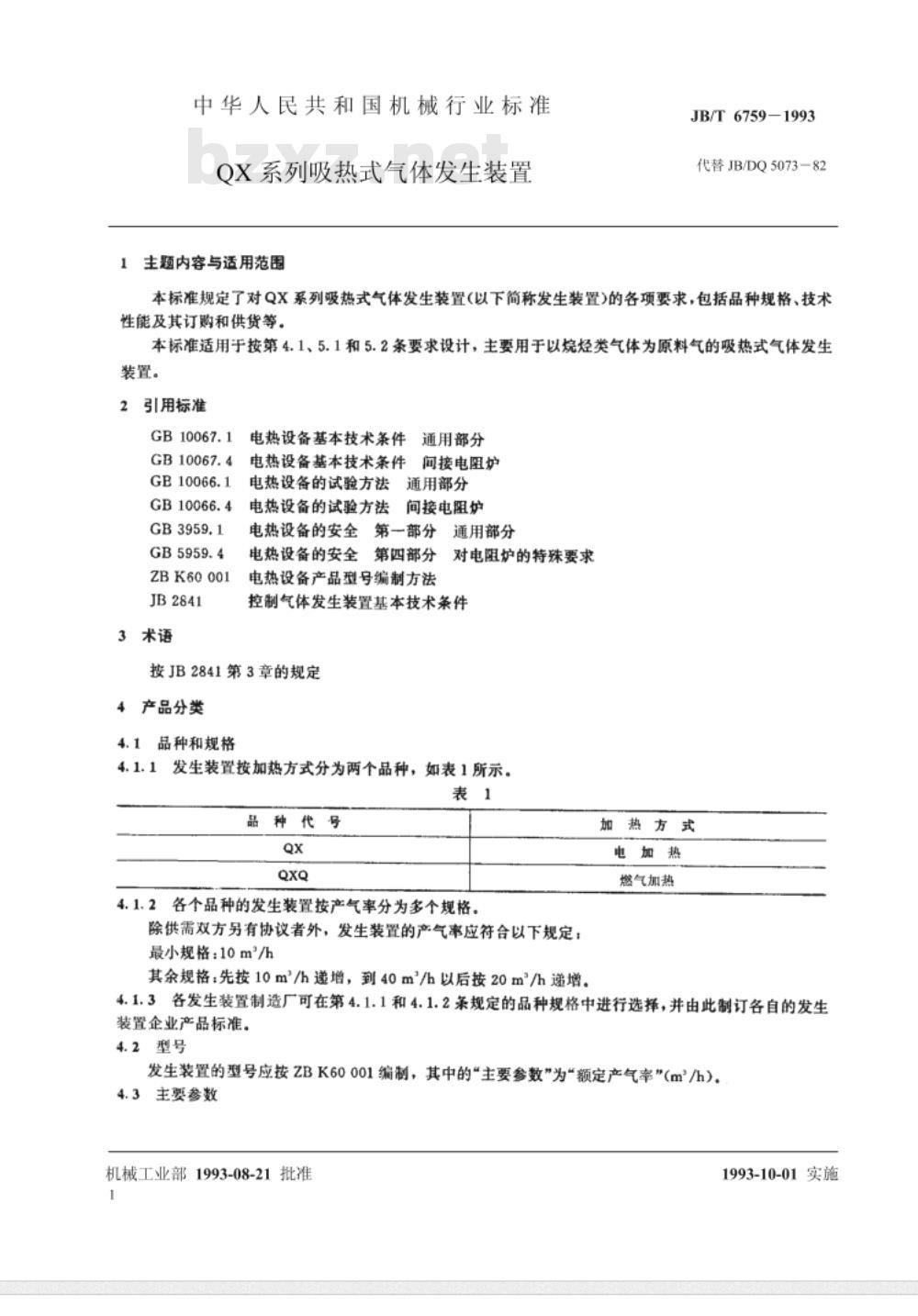

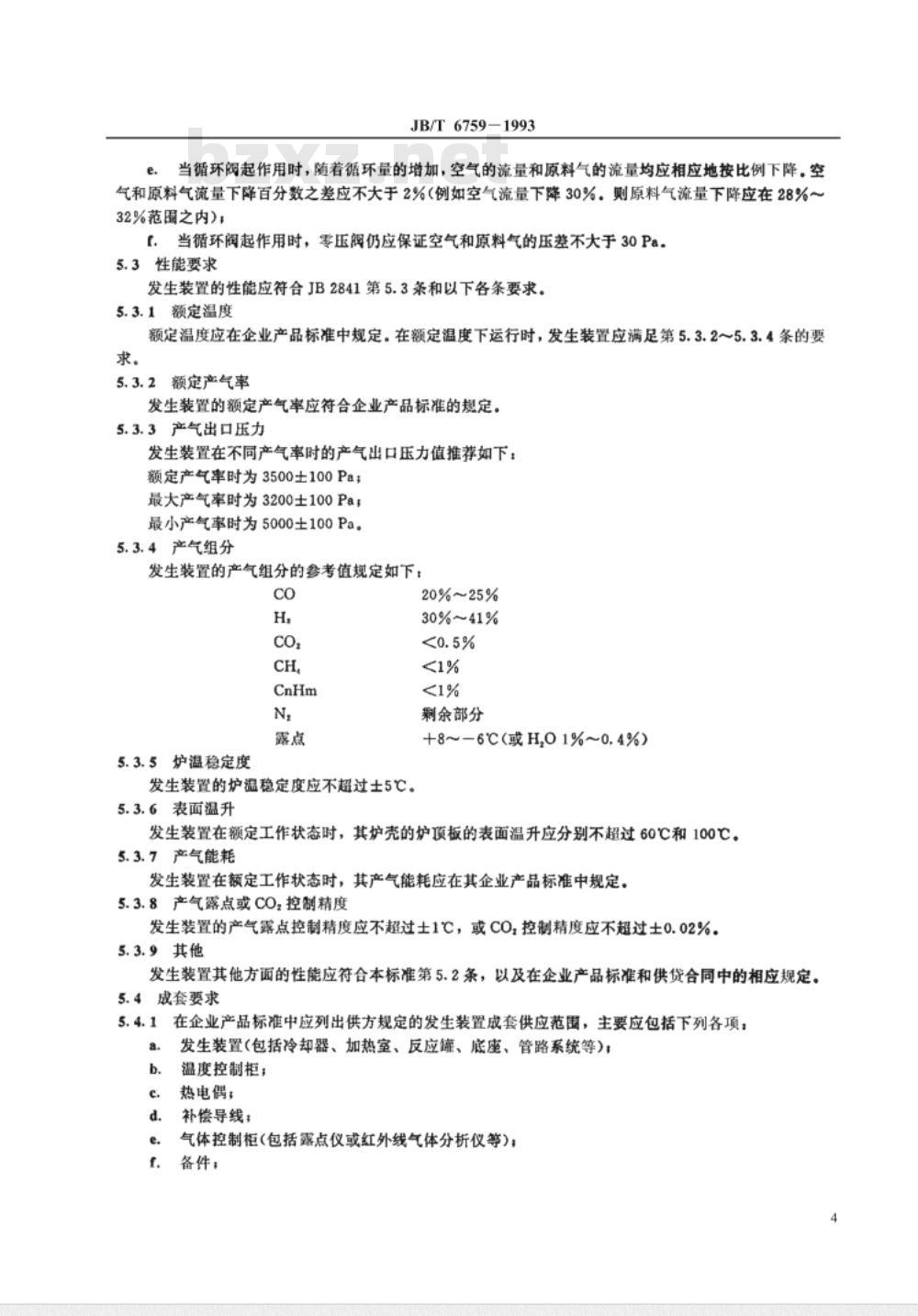

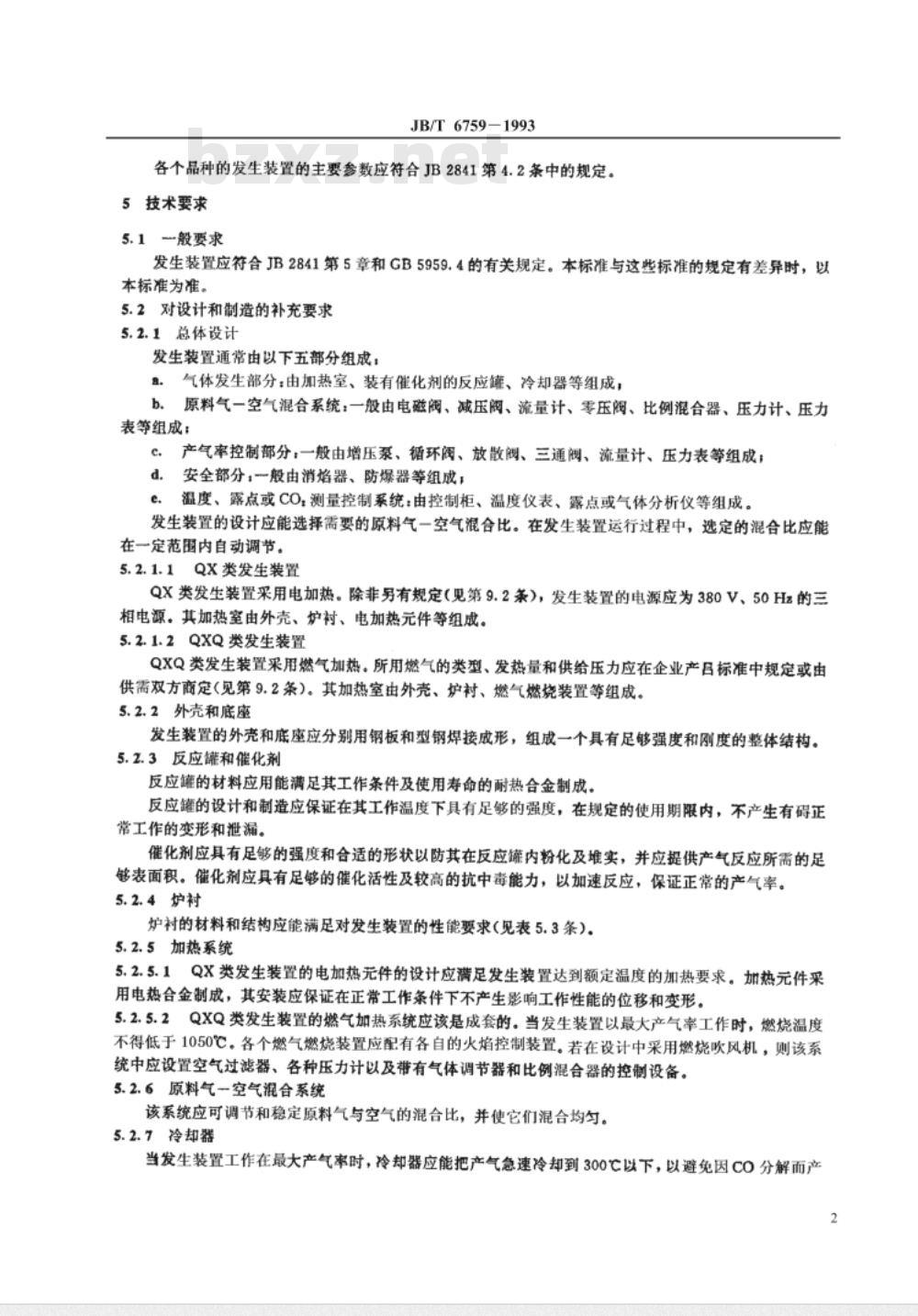

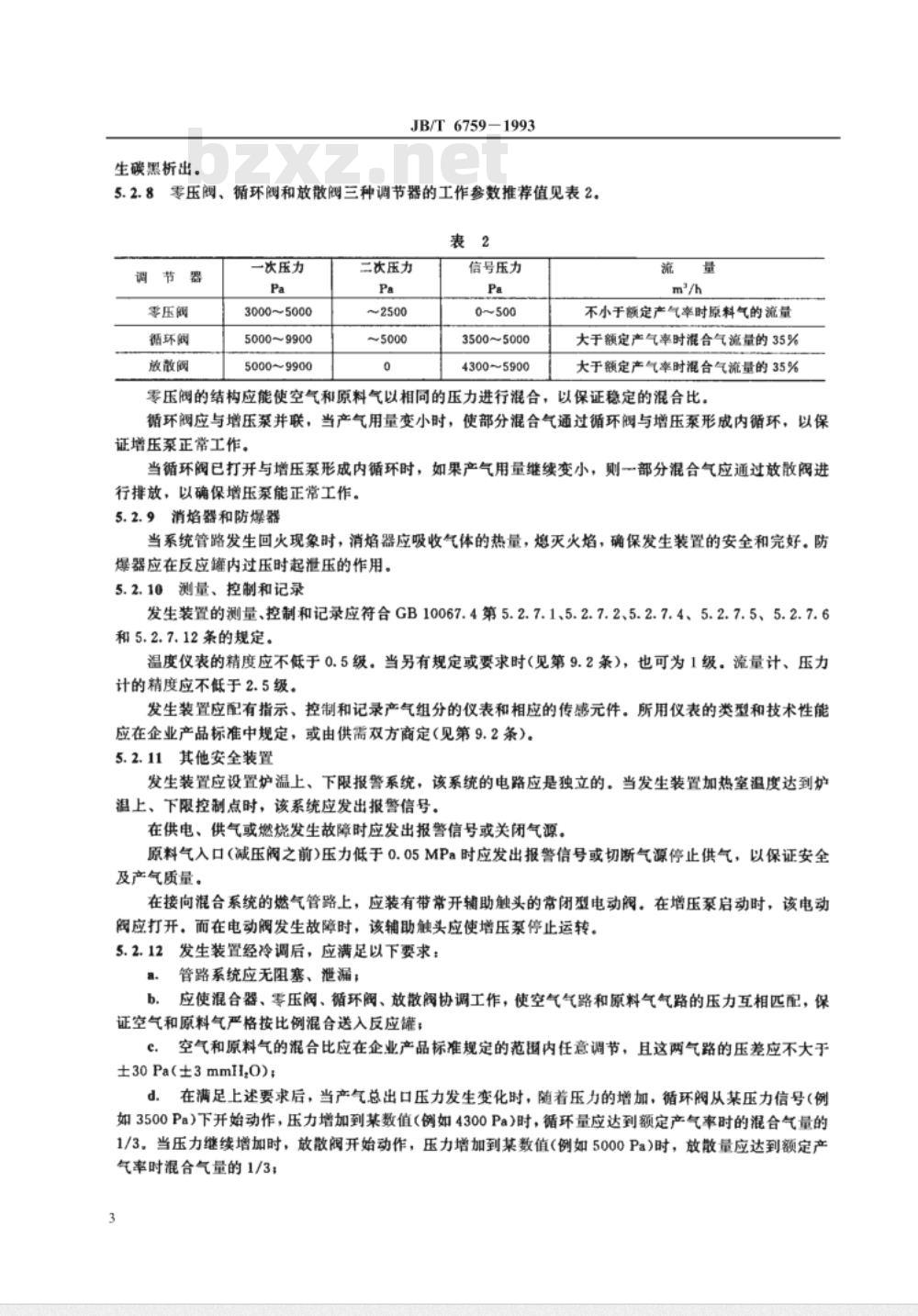

中华人民共和国机械行业标准 JB/T 6759-1993 QX系列吸热式气体发生装置 发布：1993-08-21 实施：1993-10-01 发布单位：中华人民共和国机械工业部 1 主题内容与适用范围 本标准规定了QX系列吸热式气体发生装置（以下简称发生装置）的各项要求，包括品种规格、技术性能及其订购和供货等。本标准适用于按第4.1、5.1和5.2条要求设计，主要用于以烷烃类气体为原料气的吸热式气体发生装置。 2 引用标准 GB10067.1 GB10067.4 GB10066.1 GB10066.4 GB3959.1 GB5959.4 ZBK60001 JB2841 3 术语 参照《电热设备基本技术条件 通用部分》、《电热设备的试验方法 通用部分》、《电热设备的安全》及《电热设备产品型号编制方法》的相关规定。 4 产品分类 4.1 品种和规格 4.1.1 发生装置按加热方式分为两种：QX（电加热）、QXQ（燃气加热）。 4.1.2 各品种发生装置按产气率分为多个规格。最小规格为10m³/h，其余规格按10m³/h逐增，到40m³/h以后按20m³/h递增。除供需双方另有协议者外，应符合此规定。 4.1.3 各发生装置制造厂可在上述规定的品种规格中进行选择，并制订企业产品标准。 4.2 型号 发生装置型号应按 ZBK60001 编制，其中主要参数为额定产气率（m³/h）。 4.3 主要参数 各品种发生装置的主要参数应符合 JB2841 第4.2条规定。 5 技术要求 5.1 一般要求 发生装置应符合 JB2841 第5章和 GB5959.4 的有关规定，本标准与上述标准有差异时，以本标准为准。 5.2 对设计和制造的补充要求 5.2.1 总体设计 发生装置通常由以下五部分组成： (a) 气体发生部分：包括加热室、装有催化剂的反应罐、冷却器等； (b) 原料气—空气混合系统：由电磁阀、减压阀、流量计、零压阀、比例混合器、压力表等组成； (c) 产气率控制部分：包括增压泵、循环阀、放散阀、三通阀、流量计、压力表等； (d) 安全部分：包括消熔器、防爆器等； (e) 温度、露点或 CO₂ 测量控制系统：由控制柜、温度仪表、露点或气体分析仪等组成。 发生装置设计应能选择所需的原料气—空气混合比，并在运行过程中自动调节。 5.2.1.1 QX类发生装置 采用电加热，电源为380V、50Hz三相电源（除非另有规定）。加热室由外壳、炉衬、电加热元件等组成。 5.2.1.2 QXQ类发生装置 采用燃气加热，燃气类型、发热量及供给压力应在企业标准或供需双方协议中规定。加热室由外壳、炉衬及燃气燃烧装置组成。 5.2.2 外壳和底座 外壳和底座应采用钢板和型钢焊接成形，组成具有足够强度和刚度的整体结构。 5.2.3 反应罐和催化剂 反应罐材料应满足工作条件及使用寿命要求，并保证工作温度下的强度及使用期限内无有碍工作的变形或泄漏。催化剂应具有足够强度、防粉化、保持足够表面积，具有催化活性及抗中毒能力，以保证产气率。 5.2.4 炉衬 炉衬材料和结构应满足发生装置性能要求。 5.2.5 加热系统 5.2.5.1 QX类电加热元件应满足额定温度加热要求，保证工作条件下不发生位移或变形。 5.2.5.2 QXQ类燃气加热系统应为成套系统，最大产气率工作时燃烧温度不低于1050℃，每个燃气燃烧装置应有独立火焰控制装置。设计中采用燃烧吹风机时，应设置空气过滤器、压力计及带气体调节器和比例混合器的控制设备。 5.2.6 原料气—空气混合系统 应可调节和稳定原料气与空气的混合比。
