【机械行业标准(JB)】 电线电缆专用设备检测方法 第8部分：CLY型成缆设备

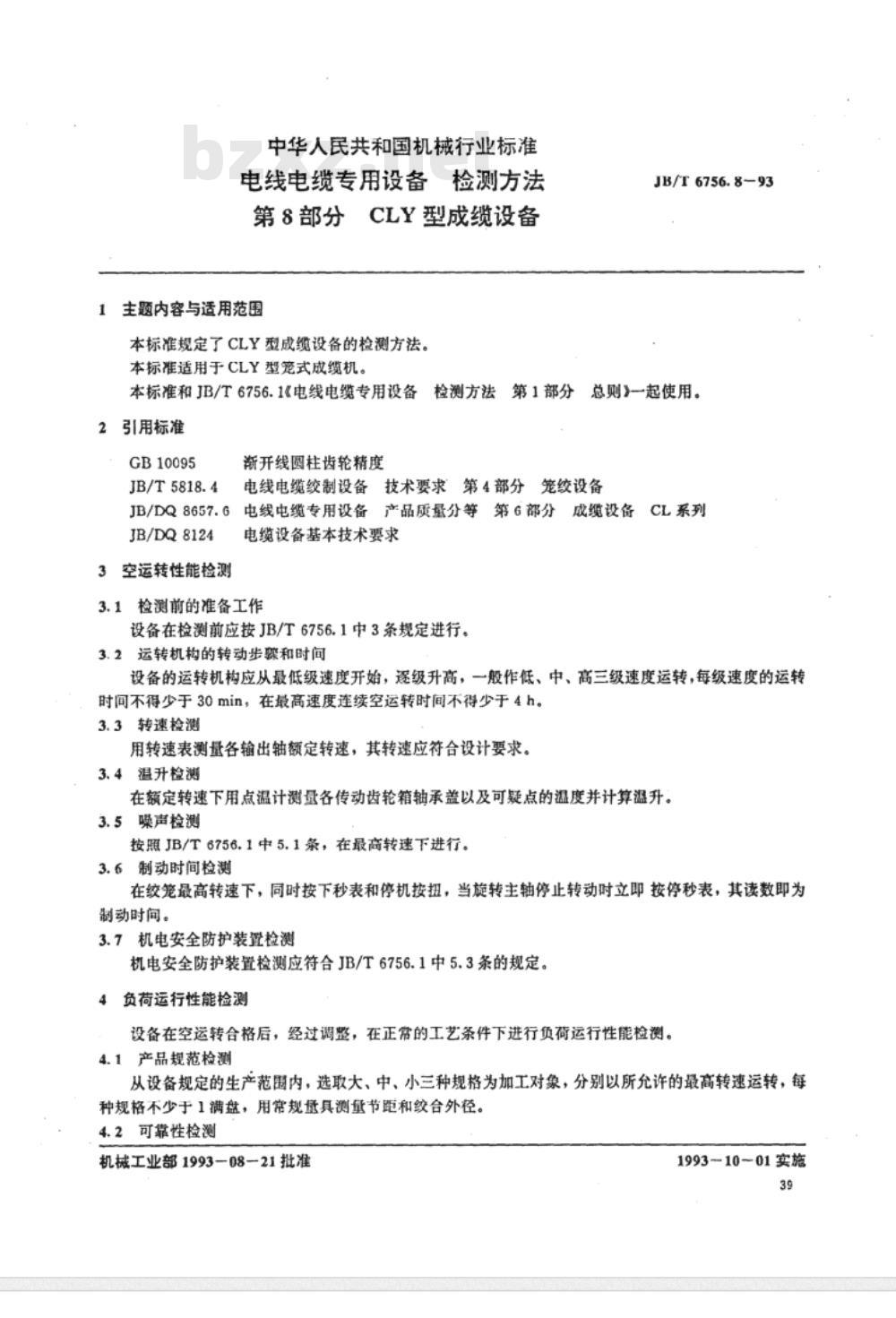

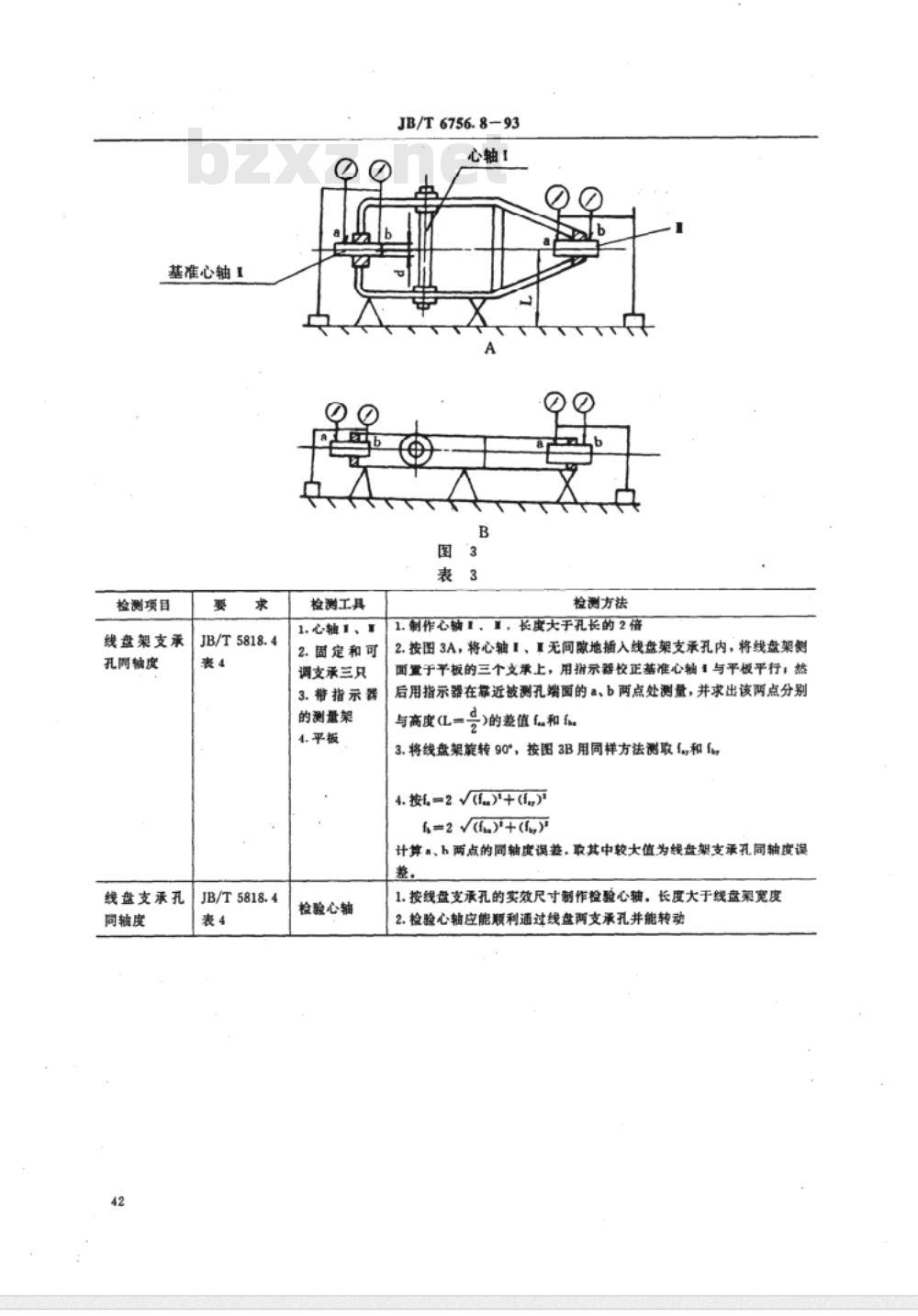

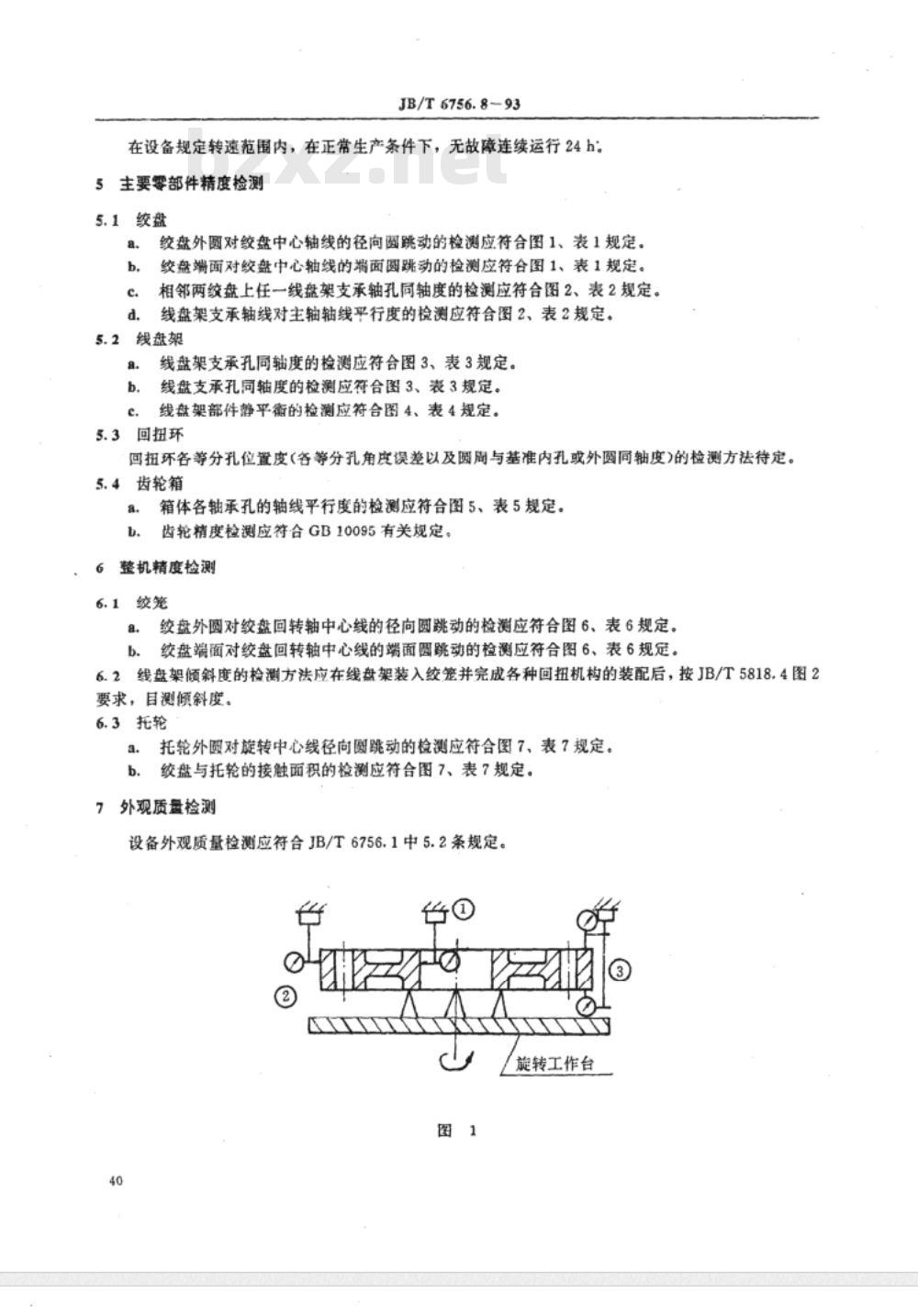

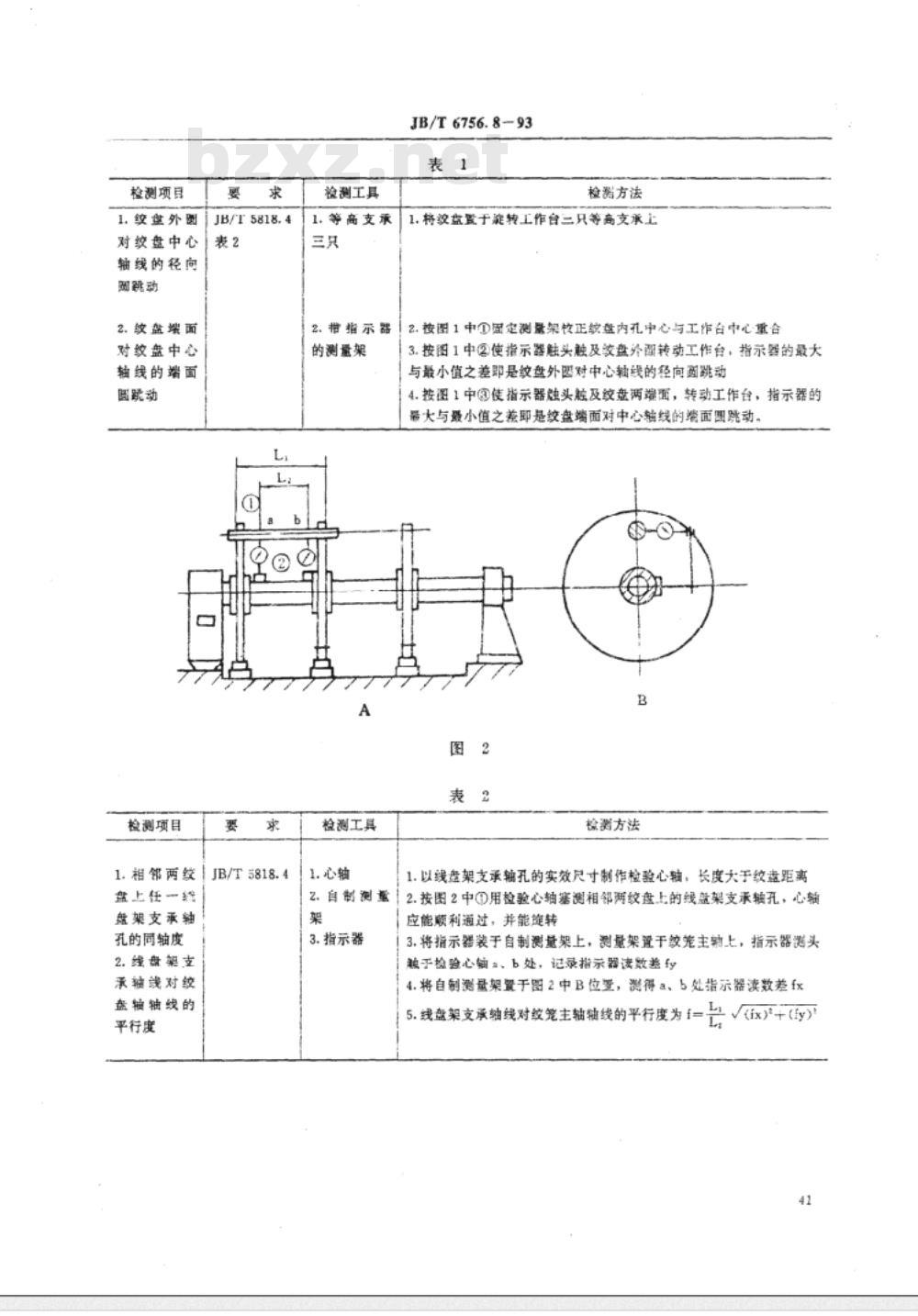

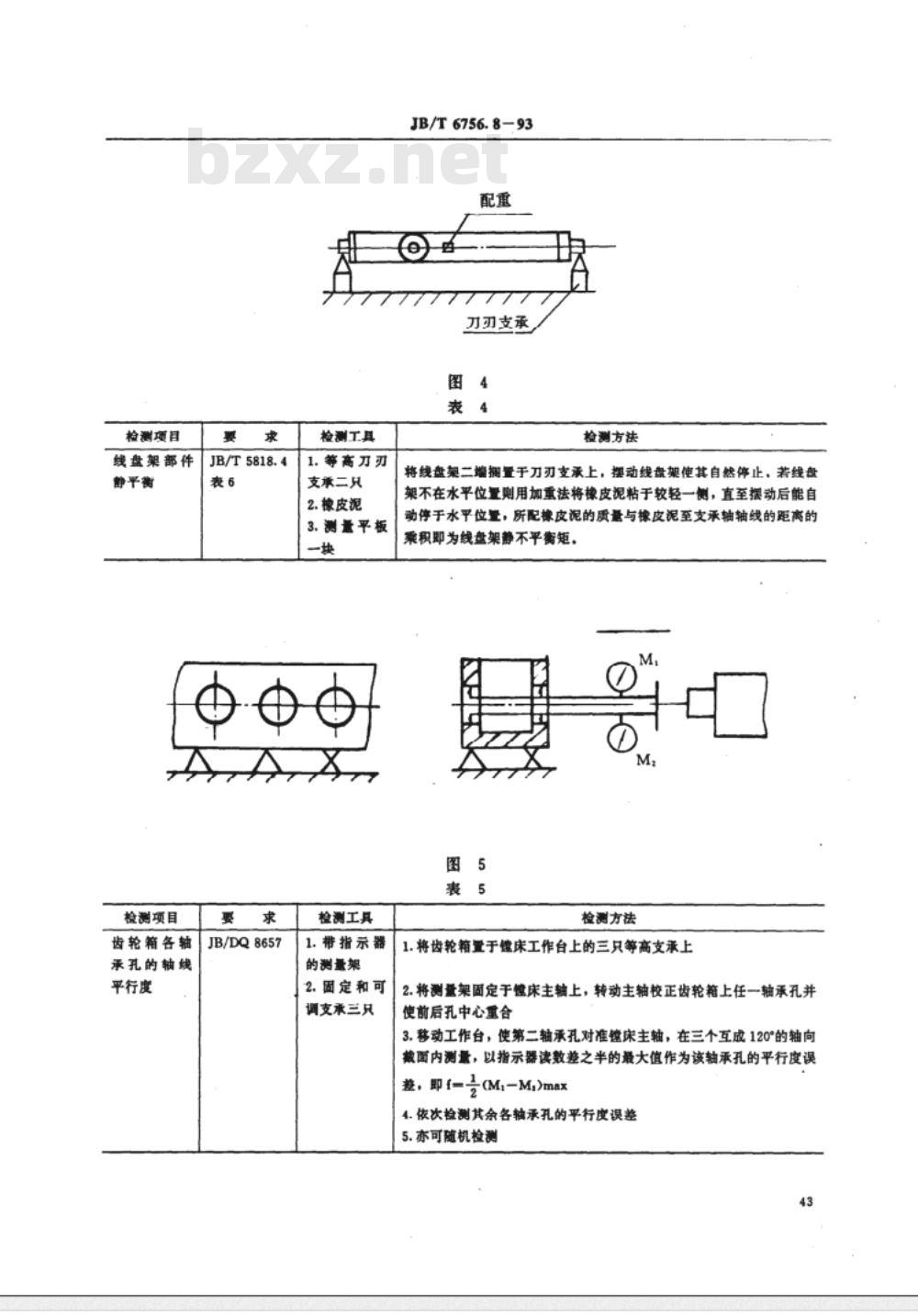

中华人民共和国机械行业标准 电线电缆专用设备检测方法 第8部分：CLY型成缆设备（JB/T6756.8-93） 1 主题内容与适用范围 本标准规定了CLY型成缆设备的检测方法。本标准适用于CLY型笼式成缆机。本标准应与JB/T6756.1《电线电缆专用设备检测方法 第1部分：总则》配合使用。 2 引用标准 GB10095 渐开线圆柱齿轮精度 JB/T5818.4 电线电缆绞制设备技术要求 第4部分：笼绞设备 JB/DQ8657.6 电线电缆专用设备产品质量分等 第6部分：成缆设备CL系列 JB/DQ8124 电缆设备基本技术要求 3 空运转性能检测 3.1 检测前准备 设备在检测前应按JB/T6756.1中第3条规定进行。 3.2 运转步骤和时间 设备运转机构应从最低速度开始逐级升高，一般分为低、中、高三级速度运行。每级速度运行时间不少于30min，在最高速度下连续空运转时间不少于4h。 3.3 转速检测 用转速表测量各输出轴额定转速，其结果应符合设计要求。 3.4 温升检测 在额定转速下，用点温计测量各传动齿轮箱轴承盖及可疑点温度，并计算温升。 3.5 噪声检测 按JB/T6756.1中5.1条规定，在最高转速下进行检测。 3.6 制动时间检测 在绞笼最高转速下，同时按下秒表和停机按钮，当旋转主轴停止转动时立即停止计时，其读数即为制动时间。 3.7 机电安全防护装置检测 应符合JB/T6756.1中5.3条规定。 4 负荷运行性能检测 设备空运转合格并经调整后，在正常工艺条件下进行负荷运行性能检测。 4.1 产品规范检测 在设备规定的生产范围内，选取大、中、小三种规格作为加工对象，分别按允许的最高转速运行。每种规格不少于1满盘，并使用常规量具测量节距和绞合外径。 4.2 可靠性检测 在设备规定转速范围内，在正常生产条件下应无故障连续运行24h。 5 主要零部件精度检测 5.1 绞盘 （1）绞盘外圆对绞盘中心轴线的径向圆跳动应符合规定。 （2）绞盘端面对绞盘中心轴线的端面圆跳动应符合规定。 （3）相邻两绞盘上线盘架支承轴孔同轴度应符合规定。 （4）线盘架支承轴线对主轴轴线的平行度应符合规定。 检测方法：将绞盘置于旋转工作台三只等高支承上，使用带指示器的测量架进行检测。校正中心后，通过读取指示器最大与最小读数差分别确定外圆径向圆跳动和端面圆跳动。利用检验心轴检测相邻绞盘支承孔同轴度，并通过指示器测量平行度误差。 5.2 线盘架 （1）线盘架支承孔同轴度应符合规定。 （2）线盘支承孔同轴度应符合规定。 （3）线盘架部件静平衡精度应符合规定。 5.3 回扭环 回扭环各等分孔位置度（包括各孔角度误差及其与基准内孔或外圆的同轴度）检测方法待定。 5.4 齿轮箱 （1）箱体各轴承孔轴线平行度应符合规定。 （2）齿轮精度应符合GB10095规定。 6 整机精度检测 6.1 绞笼 （1）绞盘外圆对回转轴中心线的径向圆跳动应符合规定。 （2）绞盘端面对回转轴中心线的端面圆跳动应符合规定。 6.2 线盘架倾斜度检测 线盘架装入绞笼并完成回扭机构装配后，应按JB/T5818.4相关要求进行目测检查。 6.3 托轮 （1）托轮外圆对旋转中心线的径向圆跳动应符合规定。 （2）绞盘与托轮接触面积应符合检测要求。 7 外观质量检测 设备外观质量应符合JB/T6756.1中5.2条规定。
