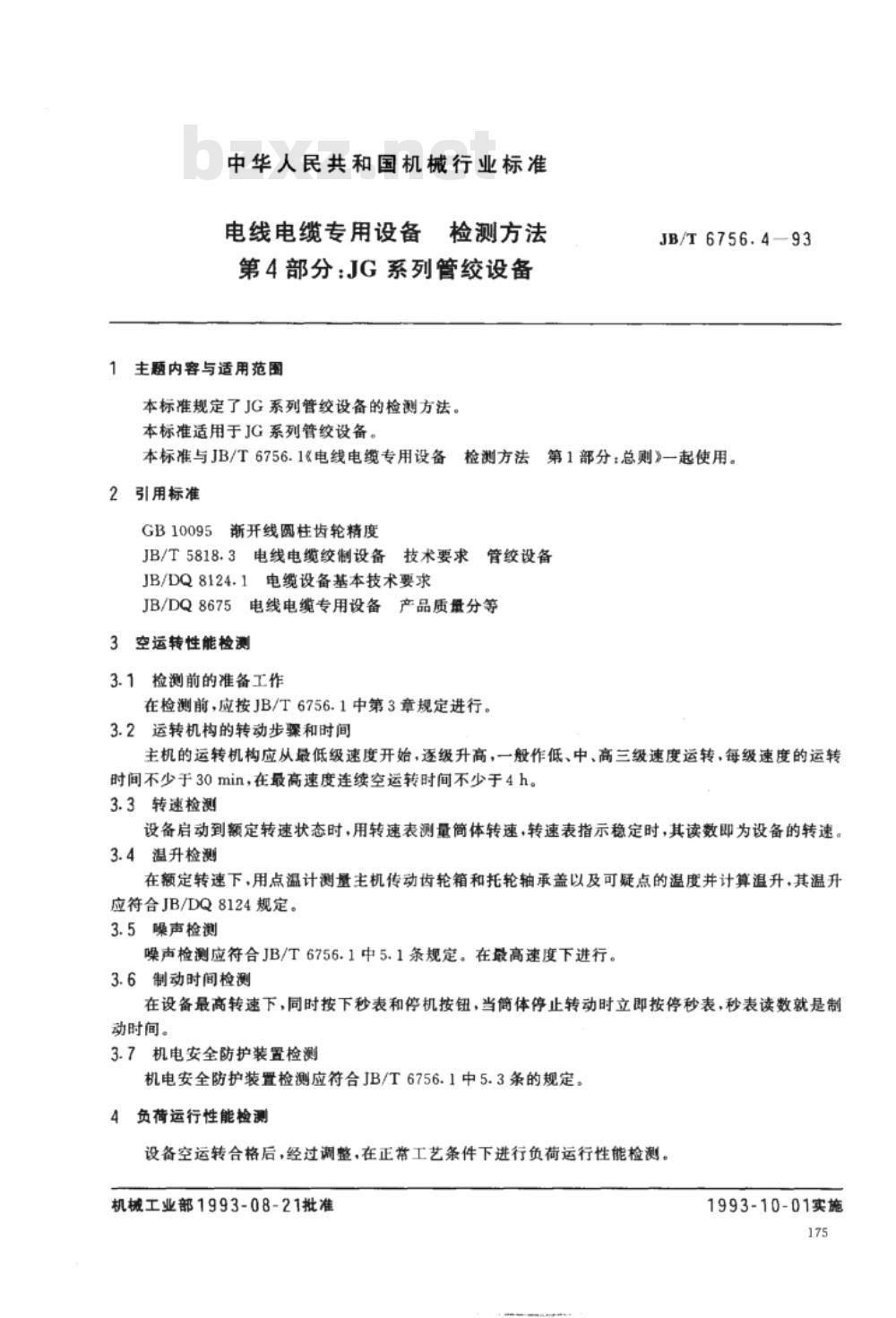

【机械行业标准(JB)】 电线电缆专用设备检测方法 第4部分：JG系列管绞设备

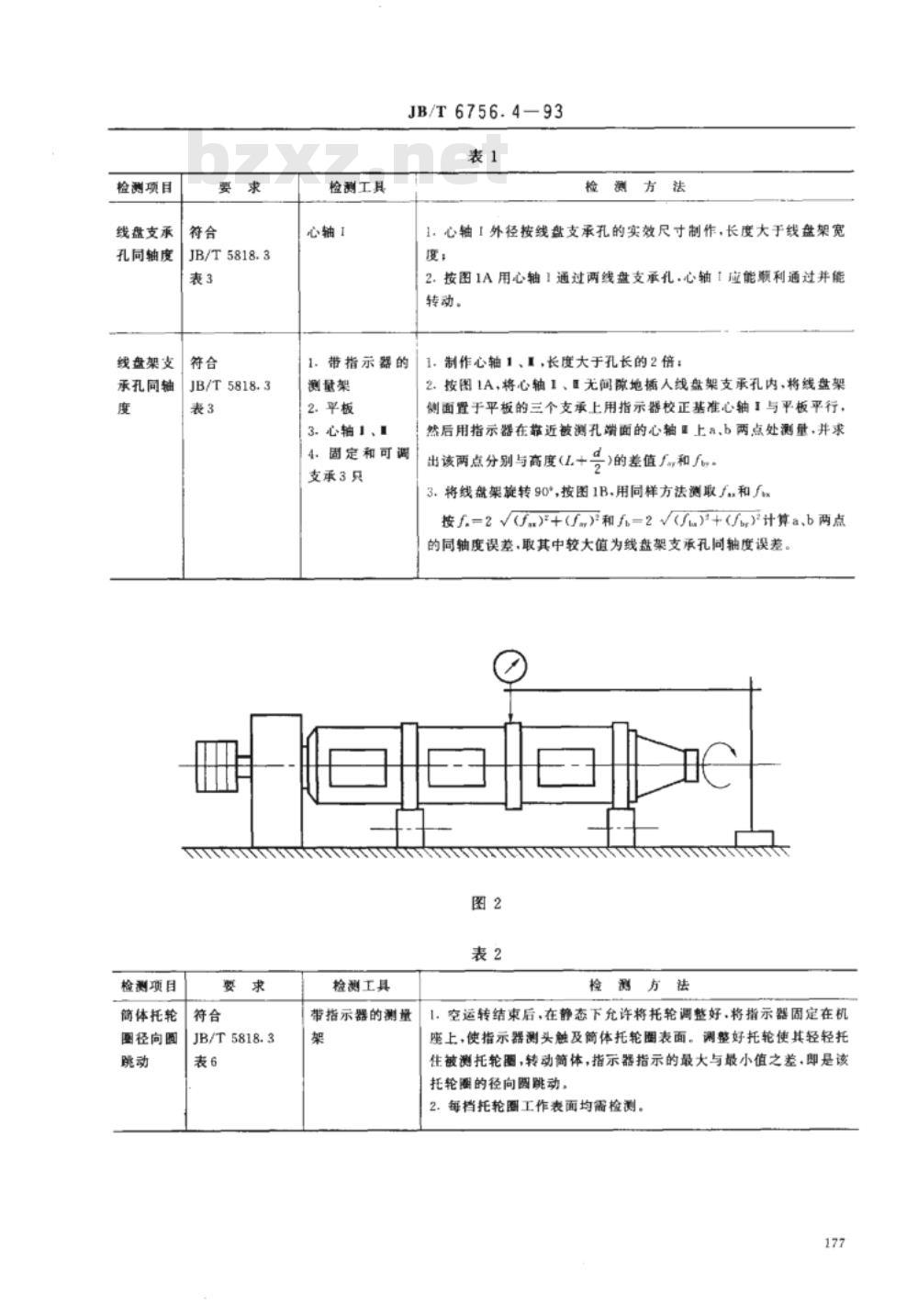

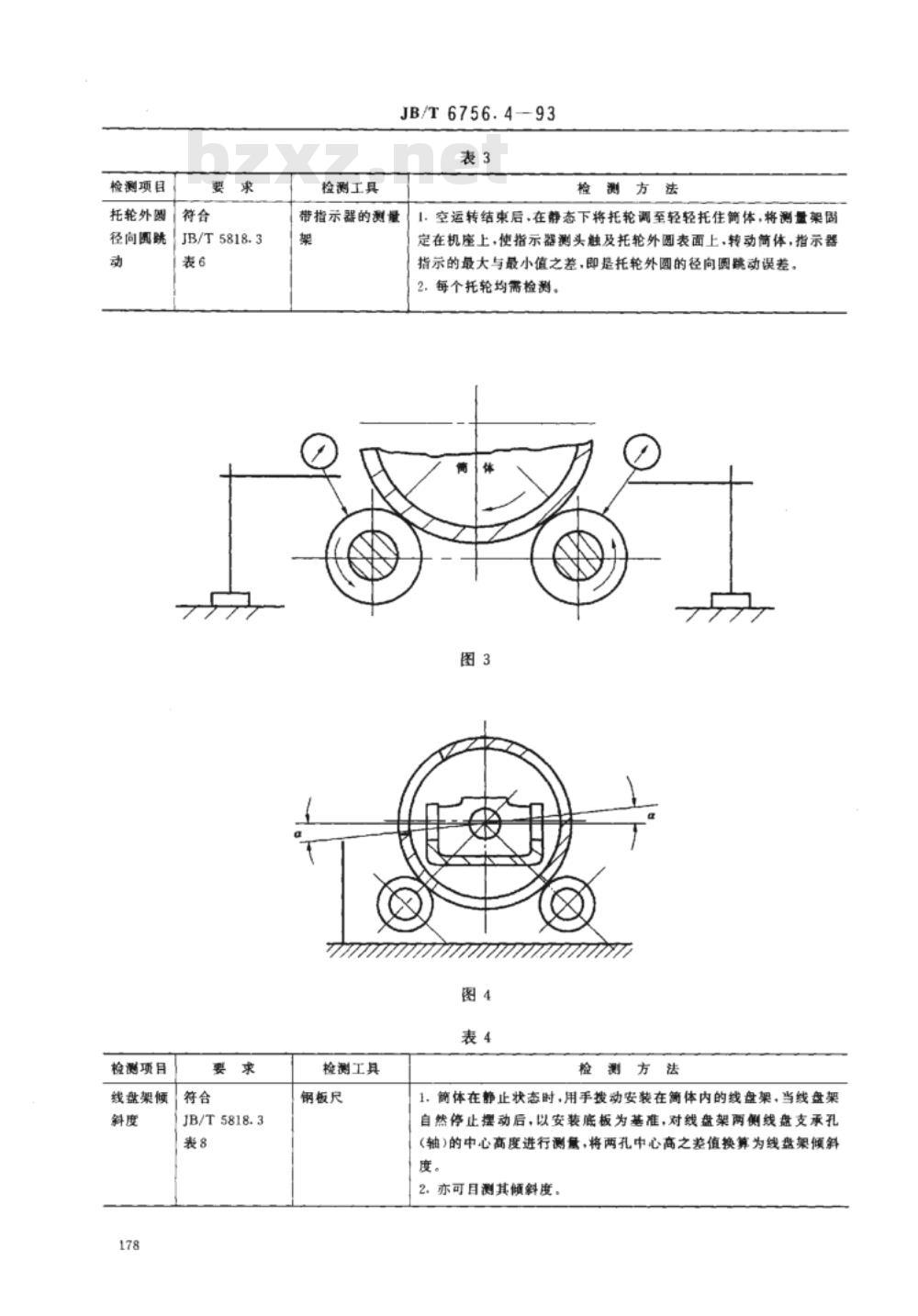

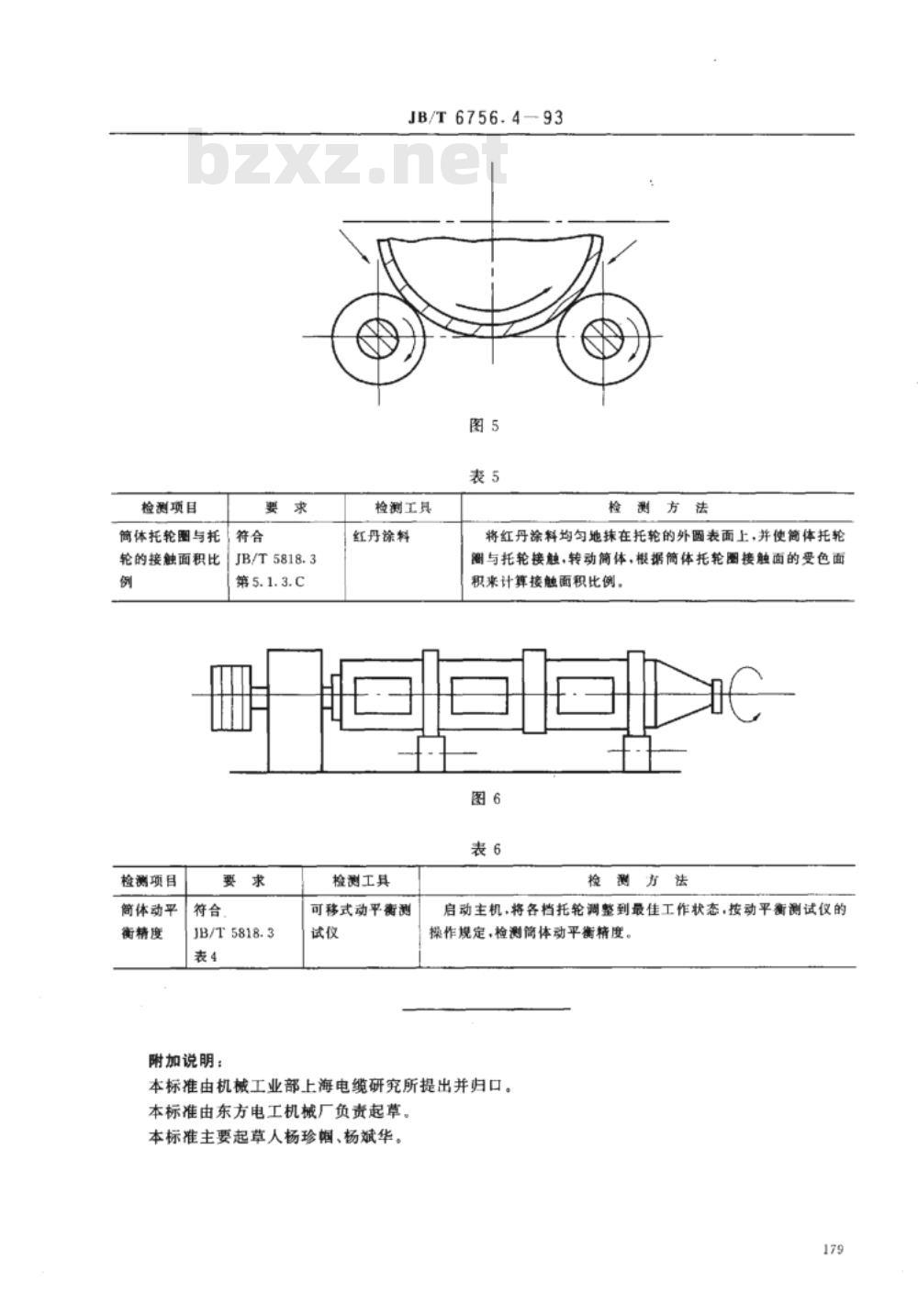

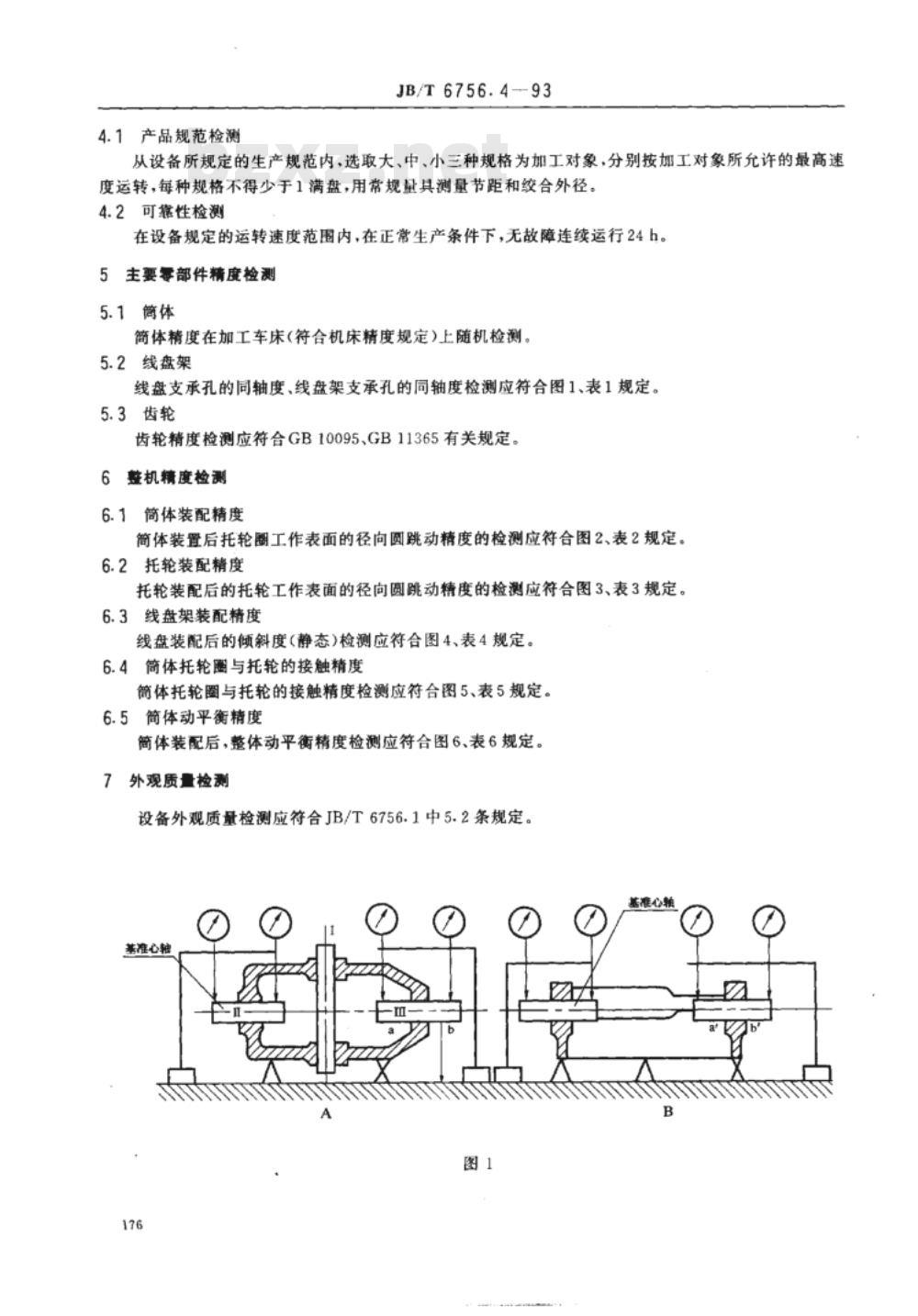

中华人民共和国机械行业标准 电线电缆专用设备 检测方法 第4部分：JG系列管绞设备 标准号：JB/T 6756.4—1993 1 主题内容与适用范围 本标准规定了JG系列管绞设备的检测方法。 本标准适用于JG系列管绞设备。 本标准应与JB/T 6756.1《电线电缆专用设备检测方法 第1部分：总则》配合使用。 2 引用标准 GB 10095 渐开线圆柱齿轮精度 JB/T 5818.3 电线电缆绞制设备技术要求 管绞设备 JB/DQ 8124.1 电缆设备基本技术要求 JB/DQ 8657 电线电缆专用设备产品质量分等 3 空运转性能检测 3.1 检测前的准备工作 检测前应按JB/T 6756.1第3章规定执行。 3.2 运转机构的转动步骤和时间 主机运转应从最低速度开始逐级升高，一般按低、中、高三级速度运行。每级运行时间不少于30min，最高速度连续空运转时间不少于4h。 3.3 转速检测 设备运行至额定转速后，用转速表测量筒体转速，读数稳定时即为设备转速。 3.4 温升检测 在额定转速下，用点温计测量传动齿轮箱、托轮轴承盖及相关部位温度，并计算温升，其结果应符合JB/DQ 8124的规定。 3.5 噪声检测 按JB/T 6756.1中5.1条规定执行，并在最高速度下进行。 3.6 制动时间检测 在最高转速下，同时启动秒表并按下停机按钮，当筒体停止转动时记录时间，该值即为制动时间。 3.7 机电安全防护装置检测 应符合JB/T 6756.1中5.3条规定。 4 负荷运行性能检测 设备空运转合格后，经调整，在正常工艺条件下进行负荷运行检测。 4.1 产品规范检测 在规定生产范围内选取大、中、小三种规格进行试验，按允许的最高速度运行，每种规格不少于1满盘，并测量节距和绞合外径。 4.2 可靠性检测 在规定转速范围内，在正常生产条件下连续无故障运行24h。 5 主要零部件精度检测 5.1 筒体 筒体精度应在符合机床精度要求的车床上进行检测。 5.2 线盘架 线盘支承孔及线盘架支承孔同轴度应符合相关规定。 5.3 齿轮 齿轮精度应符合GB 10095等相关标准。 6 整机精度检测 6.1 筒体装配精度 装配后托轮圈工作表面的径向圆跳动应符合规定。 6.2 托轮装配精度 托轮装配后，其工作表面的径向圆跳动应符合规定。 6.3 线盘架装配精度 线盘装配后，其倾斜度应符合规定。 6.4 托轮接触精度 筒体托轮圈与托轮之间的接触精度应符合规定。 6.5 筒体动平衡精度 装配后整体动平衡精度应符合规定。 7 外观质量检测 设备外观质量应符合JB/T 6756.1中5.2条规定。
