【机械行业标准(JB)】 柴油发电机组成套开关设备

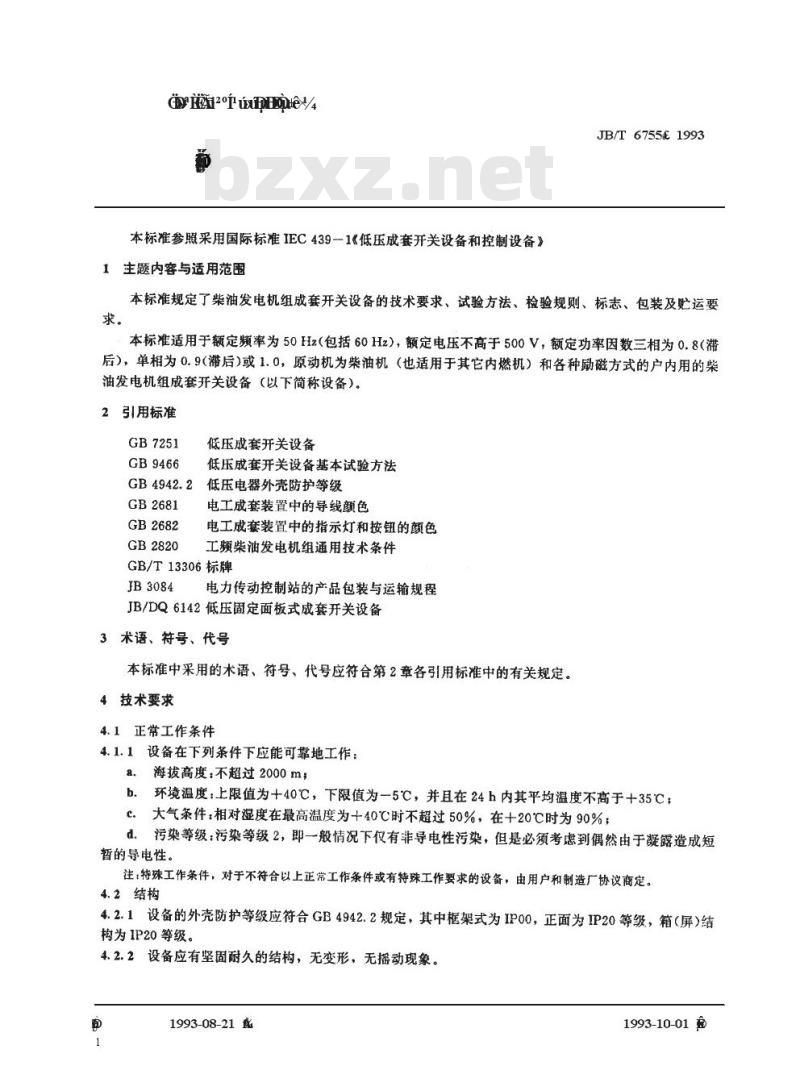

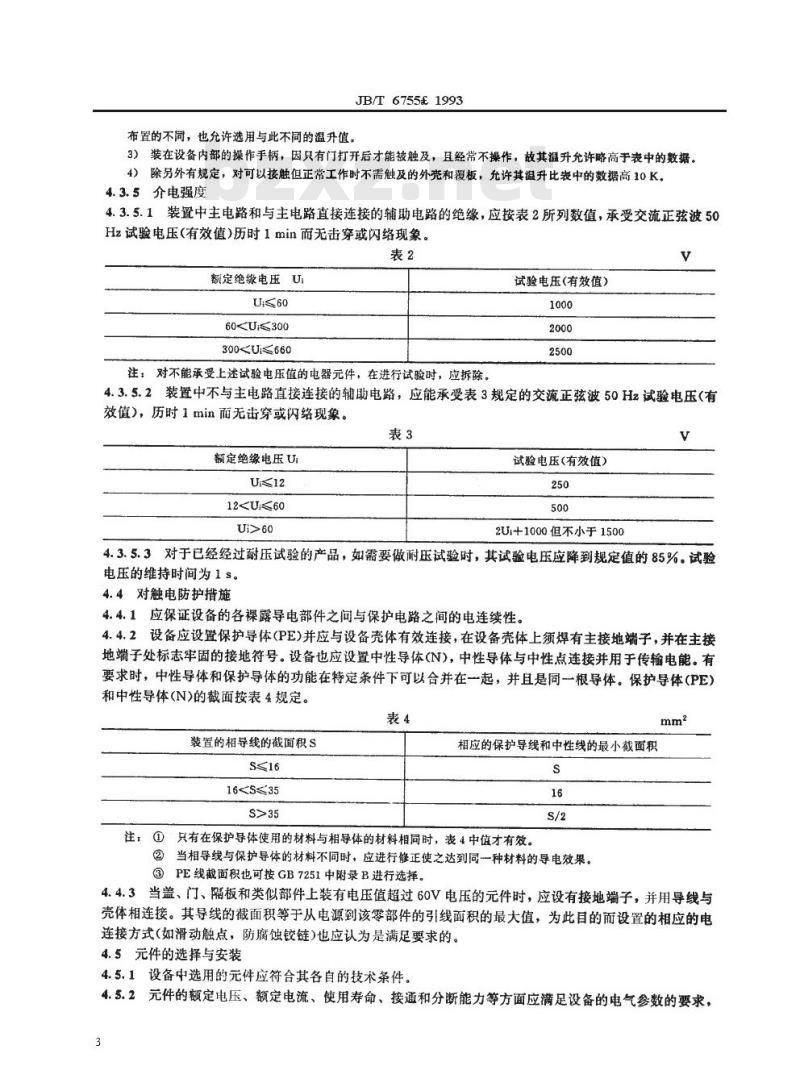

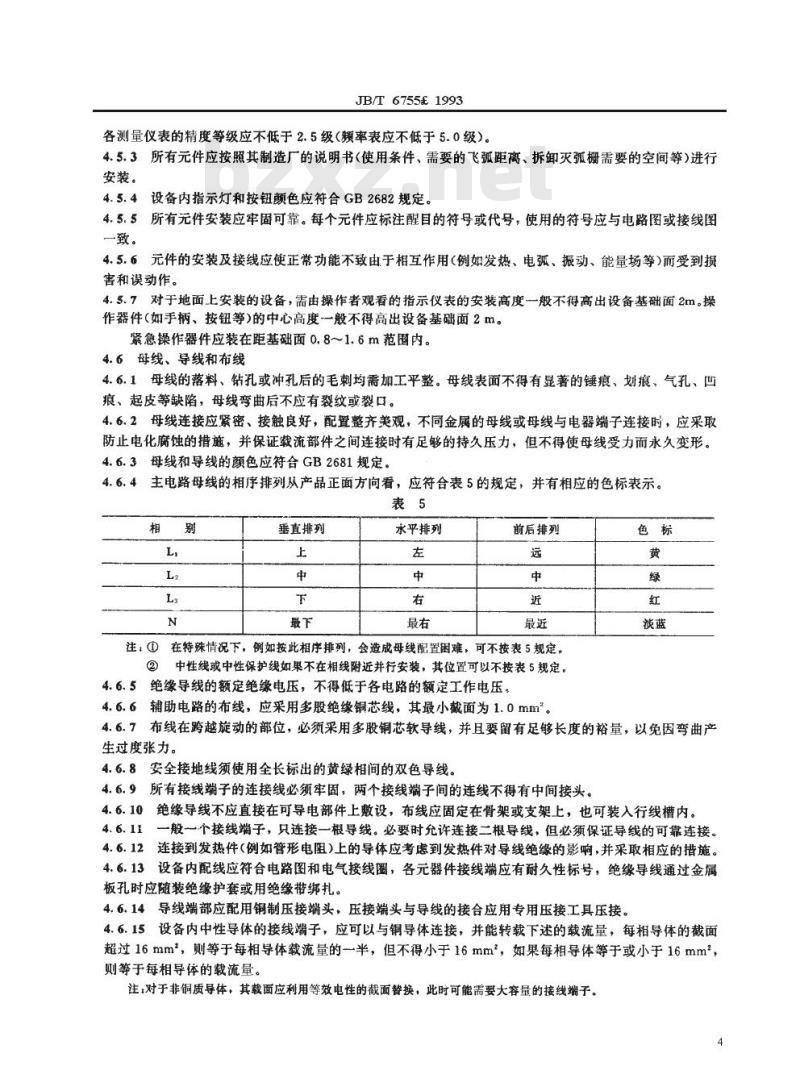

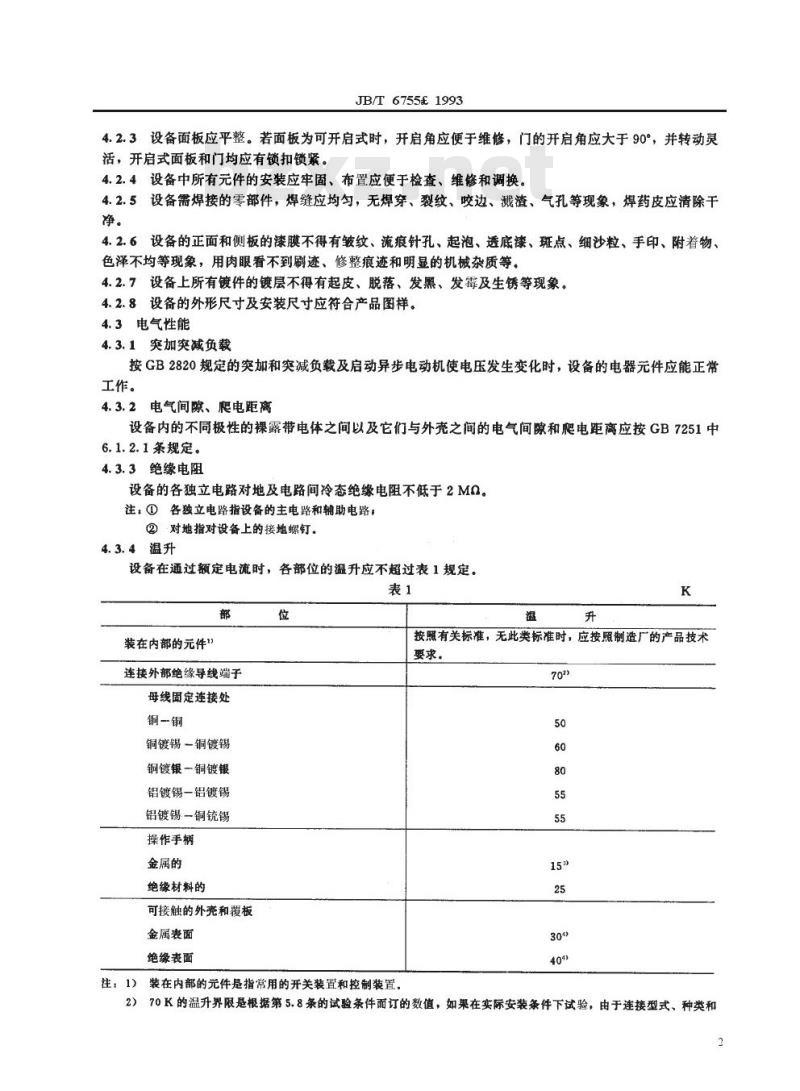

中华人民共和国机械行业标准 柴油发电机组成套开关设备 标准号：JB/T 6755—1993 本标准参照采用国际标准IEC 439-1《低压成套开关设备和控制设备》。 1 主题内容与适用范围 本标准规定了柴油发电机组成套开关设备的技术要求、试验方法、检验规则、标志、包装及贮运要求。 本标准适用于额定频率为50Hz（包括60Hz）、额定电压不高于500V，额定功率因数三相为0.8（滞后），单相为0.9（滞后）或1.0，以柴油机（也适用于其他内燃机）为原动机，并采用各种励磁方式的户内柴油发电机组成套开关设备（以下简称设备）。 2 引用标准 GB 7251 低压成套开关设备 GB 9466 低压成套开关设备基本试验方法 GB 4942.2 低压电器外壳防护等级 GB 2681 电工成套装置中的导线颜色 GB 2682 电工成套装置中的指示灯和按钮的颜色 GB 2820 工频柴油发电机组通用技术条件 GB/T 13306 标牌 JB 3084 电力传动控制站的产品包装与运输规程 JB/DQ 6142 低压固定面板式成套开关设备 3 术语、符号、代号 本标准所采用的术语、符号和代号应符合第2章引用标准中的有关规定。 4 技术要求 4.1 正常工作条件 4.1.1 设备在下列条件下应能可靠工作： （1）海拔高度不超过2000m； （2）环境温度上限为+40℃，下限为-5℃，且24小时平均温度不高于+35℃； （3）大气条件：相对湿度在40℃时不超过50%，在20℃时可达90%； （4）污染等级为2级，即一般情况下仅存在非导电性污染，但应考虑凝露可能引起的短时导电。 注：对于不符合上述条件或有特殊要求的设备，应由用户与制造厂协商确定。 4.2 结构 4.2.1 设备外壳防护等级应符合GB 4942.2的规定：框架式为IP00，正面为IP20，箱（屏）式为IP20。 4.2.2 设备应具有坚固耐久的结构，不应有变形和松动现象。 4.2.3 设备面板应平整。可开启面板和门的开启角应大于90°，并应开启灵活且具备可靠的锁紧装置。 4.2.4 设备内部元件安装应牢固，布置应便于检查、维修和更换。 4.2.5 焊接部位应均匀牢固，不得有焊穿、裂纹、咬边、气孔等缺陷，焊渣应清除干净。 4.2.6 漆膜表面应平整，不得有皱纹、流痕、针孔、起泡、露底、杂质或色泽不均等缺陷。 4.2.7 所有镀层应完好，不得有起皮、脱落、发黑、生锈或发霉现象。 4.2.8 外形尺寸及安装尺寸应符合产品图样要求。 4.3 电气性能 4.3.1 突加突减负载 在按GB 2820规定进行突加、突减负载及电动机启动引起电压变化时，设备应能正常工作。 4.3.2 电气间隙与爬电距离 不同极性带电体之间及其对外壳的电气间隙和爬电距离应符合GB 7251的规定。 4.3.3 绝缘电阻 各独立电路对地及电路间的冷态绝缘电阻不应低于2MΩ。 注： （1）独立电路包括主电路和辅助电路； （2）对地指设备上的接地螺钉。 4.3.4 温升 设备在额定电流下运行时，各部位温升应符合规定要求。例如： - 内部元件按相关标准或制造厂技术要求执行； - 外接导线端子约为70K； - 母线连接处一般为50K～80K（视材料不同）； - 操作手柄金属部分约15K，绝缘部分约25K； - 外壳金属表面约30K，绝缘表面约40K。 注：在不同安装条件下，允许根据实际情况调整温升限值。 4.3.5 介电强度 4.3.5.1 主电路及与其直接连接的辅助电路，应能承受规定的工频交流试验电压（50Hz，历时1min）而无击穿或闪络现象。
