【机械行业标准(JB)】 电工设备 设备构件公差 金属冷冲压件一般公差

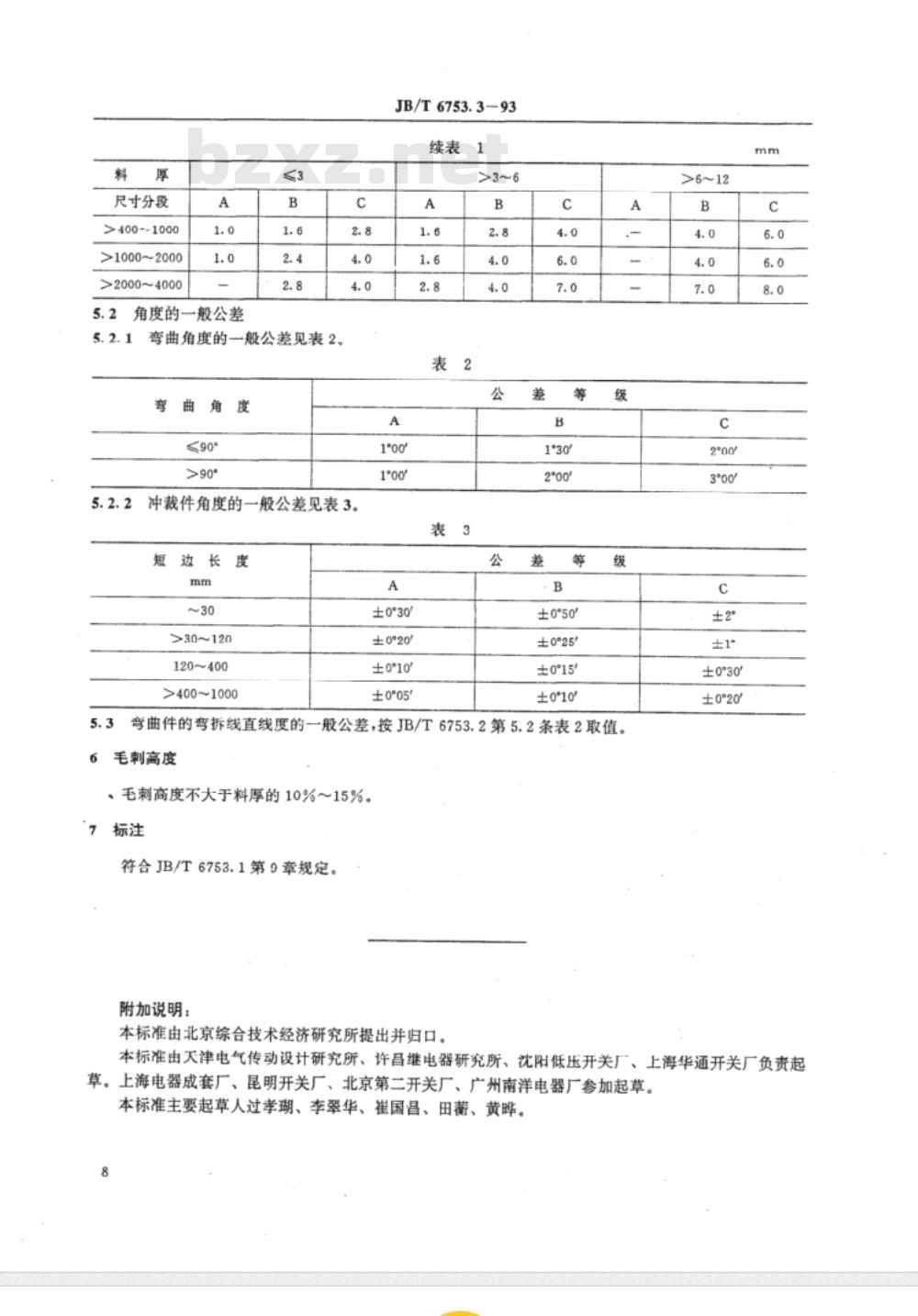

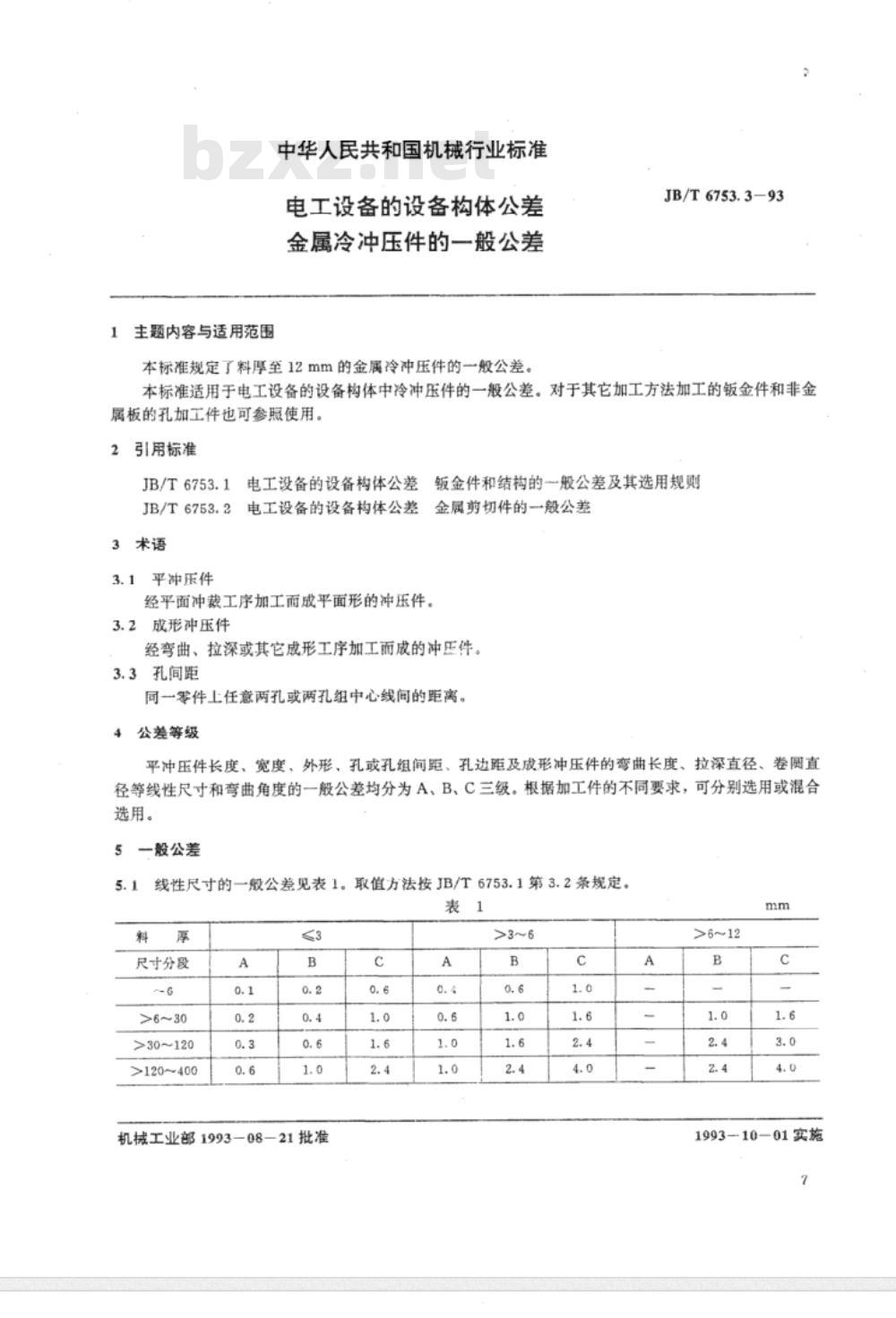

中华人民共和国机械行业标准 电工设备的设备构体公差 金属冷冲压件的一般公差 本标准规定了料厚至12mm的金属冷冲压件的一般公差，适用于电工设备中冷冲压件的质量控制。对于使用其他加工方法加工的钣金件和非金属板的孔加工件，也可参照使用。 2 引用标准 JB/T6753.1 电工设备的设备构体公差 JB/T6753.2 电工设备的设备构体公差 3 术语 3.1 平冲压件 经平面冲裁工序加工成平面形的冲压件。 3.2 成形冲压件 经弯曲、拉深或其他成形工序加工而成的冲压件。 3.3 孔间距 同一零件上任意两孔或两孔组中心线间的距离。 4 公差等级 平冲压件的长度、宽度、外形、孔或孔组间距、孔边距，以及成形冲压件的弯曲长度、拉深直径、卷圆直径等线性尺寸和弯曲角度的一般公差均分为A、B、C三级。根据加工件的不同要求，可以分别选用或混合选用。 5 一般公差 5.1 线性尺寸的一般公差见表1。取值方法按JB/T6753.1第3.2条规定。 表1 线性尺寸的一般公差 料厚（mm） A B C 0~30 0.1 0.2 0.6 30~120 0.2 0.4 1.0 120~400 0.3 0.6 1.6 400~1000 0.6 1.0 2.4 1000~2000 1.0 1.6 2.8 2000~4000 1.6 3.0 4.0 5.2 角度的一般公差 5.2.1 弯曲角度的一般公差见表2。 表2 弯曲角度公差 角度 A B C ≤90° 1°00' 1°30' 2°00' >90° 1°00' 1°30' 2°00' 5.3 冲裁件角度的一般公差见表3。 表3 冲裁件角度公差 短边长度（mm） A B C 0~30 ±0°30' ±0°20' ±0°10' 30~120 ±0°20' ±0°10' ±0°05' 120~400 ±0°10' ±0°05' ±0°05' 400~1000 ±0°05' ±0°05' ±0°05' 6 毛刺高度 毛刺高度不大于料厚的10%～15%。 7 标注 符合JB/T6753.1第9章规定，采用本标准的公差等级时，应在图样中标明要素名称、标准代号及公差等级代号。 附加说明： 本标准由北京电工综合技术经济研究所提出并归口，天津电气传动设计研究所、许昌继电器研究所、沈阳低压开关厂、上海华通开关厂负责起草，上海电器成套厂、昆明开关厂、北京第二开关厂、广州南洋电器厂参加起草。主要起草人包括过孝瑚、李翠华、崔国昌、田葡、黄畔。
