1主题内容与适用范围

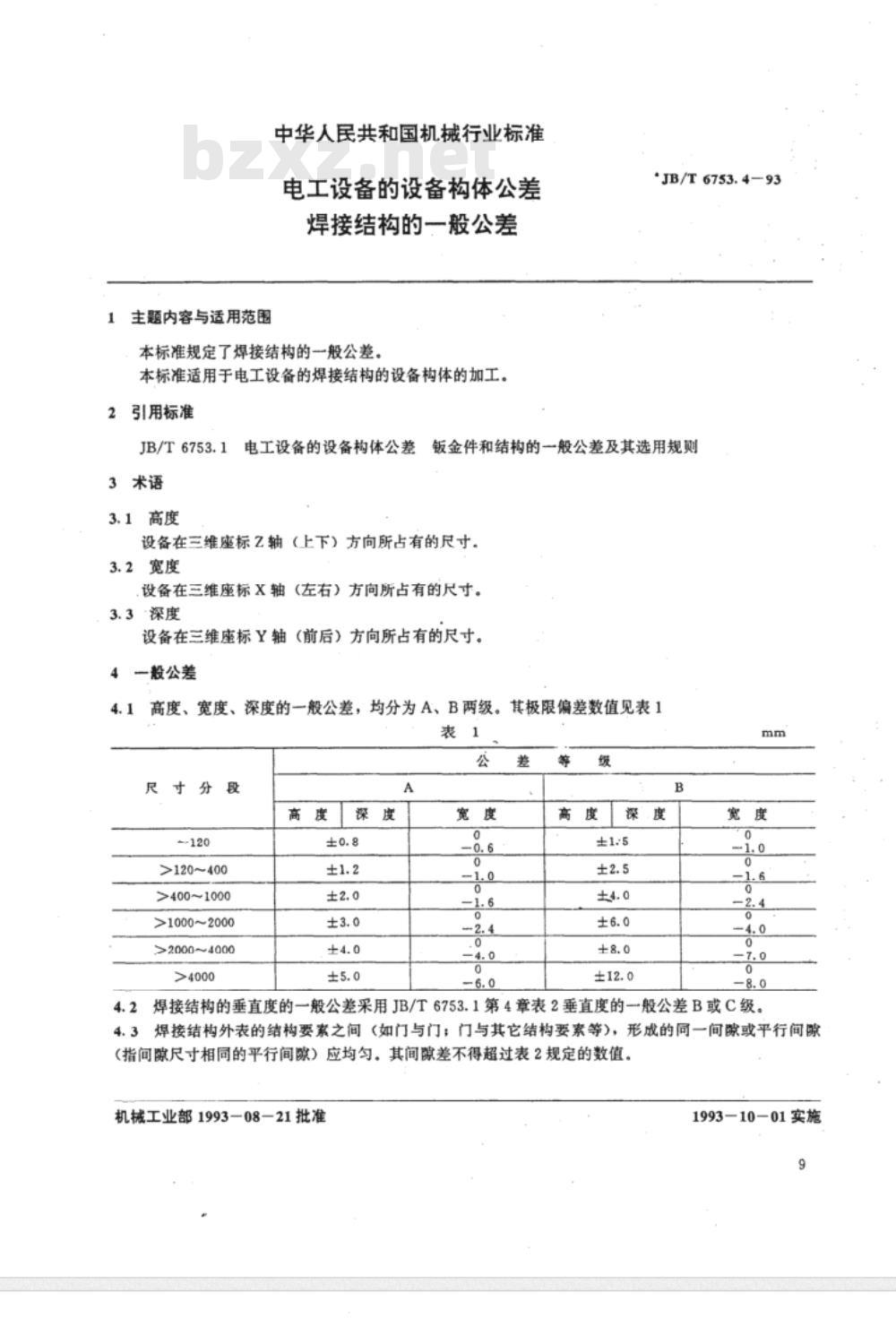

中华人民共和国机械行业标准
电工设备的设备构体公差
焊接结构的一般公差
本标准规定了焊接结构的般公差。本标准适用于电工设备的焊接结构的设备构体的加工。引用标准
'JB/T6753.4—93
JB/T6753.1电工设备的设备构体公差钣金件和结构的一般公差及其选用规则3术语
3.1高度
设备在三维座标Z轴（上下）方向所占有的尺寸。3.2宽度
设备在三维座标X轴（左右）方向所占有的尺寸。3.3深度
设备在三维座标Y轴（前后）方向所占有的尺寸。4免费标准bzxz.net
一般公差
高度、宽度、深度的一般公差，均分为A、B两级。其极限偏差数值见表14.1
尺寸分段
>120~400
>400~1000
>1000~2000
>2000~4000
4.2焊接结构的垂直度的一般公差采用JB/T6753.1第4章表2垂直度的一般公差B或C级。4.3焊接结构外表的结构要索之间（如门与门；门与其它结构要索等），形成的同一间隙或平行间隙指间隙尺寸相同的平行间隙）应均匀。其间隙差不得超过表2规定的数值。机械工业部1993一08-21批准
1993-10-01实施
≤1000
基本尺寸取形成闻酸较短边尺寸JB/T 6753. 493
平行间隙
：面板、侧板、门板等板类构件的平面度的一般公差，为任意每平方米3mm。4.4
5标注
符合JB/T6753.1第9章规定。
附加说明：
本标准由北京电工综合技术经济研究所提出并归口、mm
本标准由天津电气传动设计研究所、许昌继电器研究所、沈阳低压开关厂、上海华通开关厂负责起草。上海电器成套厂、昆明开关厂、北京第二开关厂、广州南洋电器厂参加起草。本标准主要起草人过孝瑚、都钟尧、周贵新、王爱眠、沈志东。10
