【机械行业标准(JB)】 YA-W、YA-WF1系列户外、户外防腐增安型三相异步电动机 (机座号80～280)

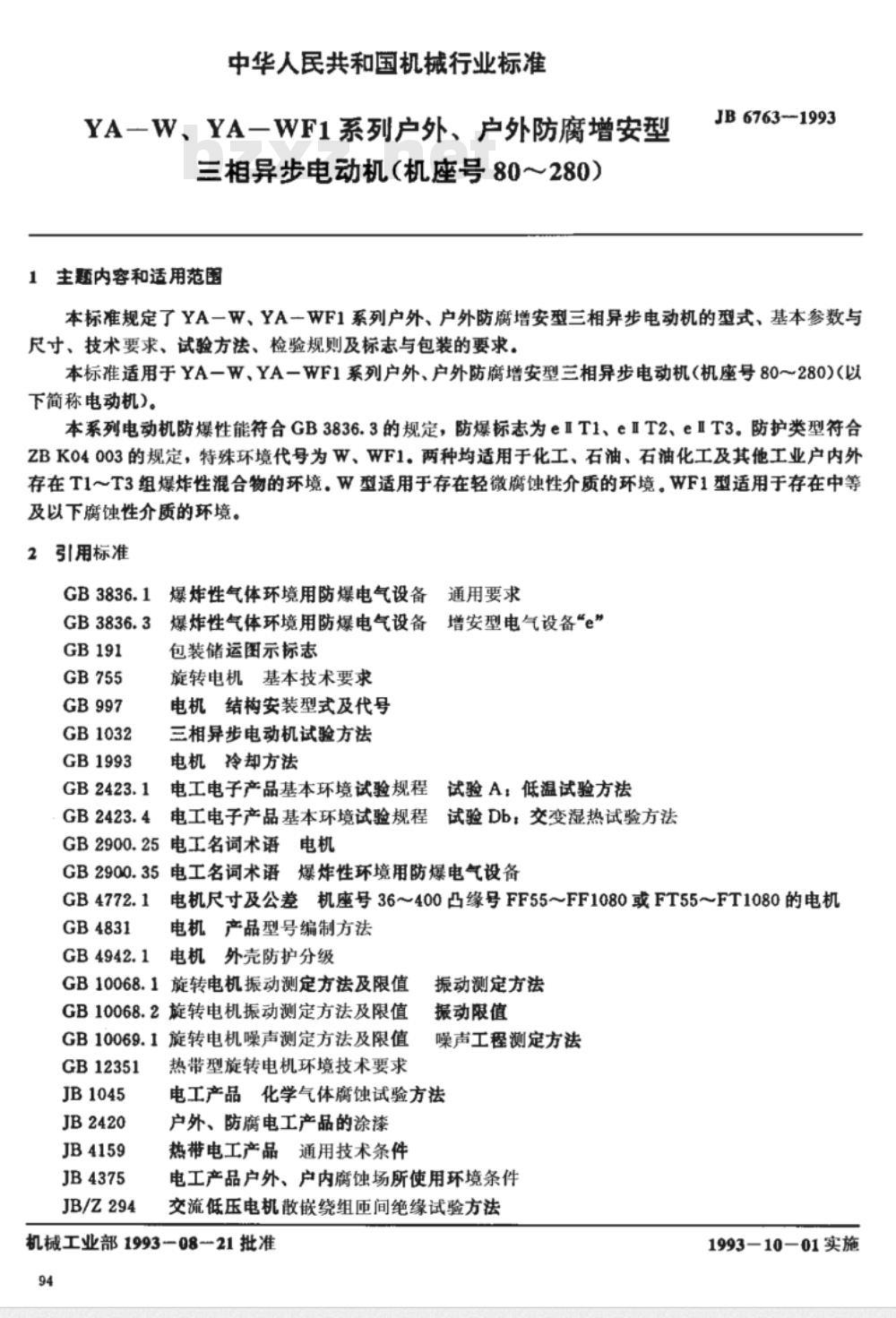

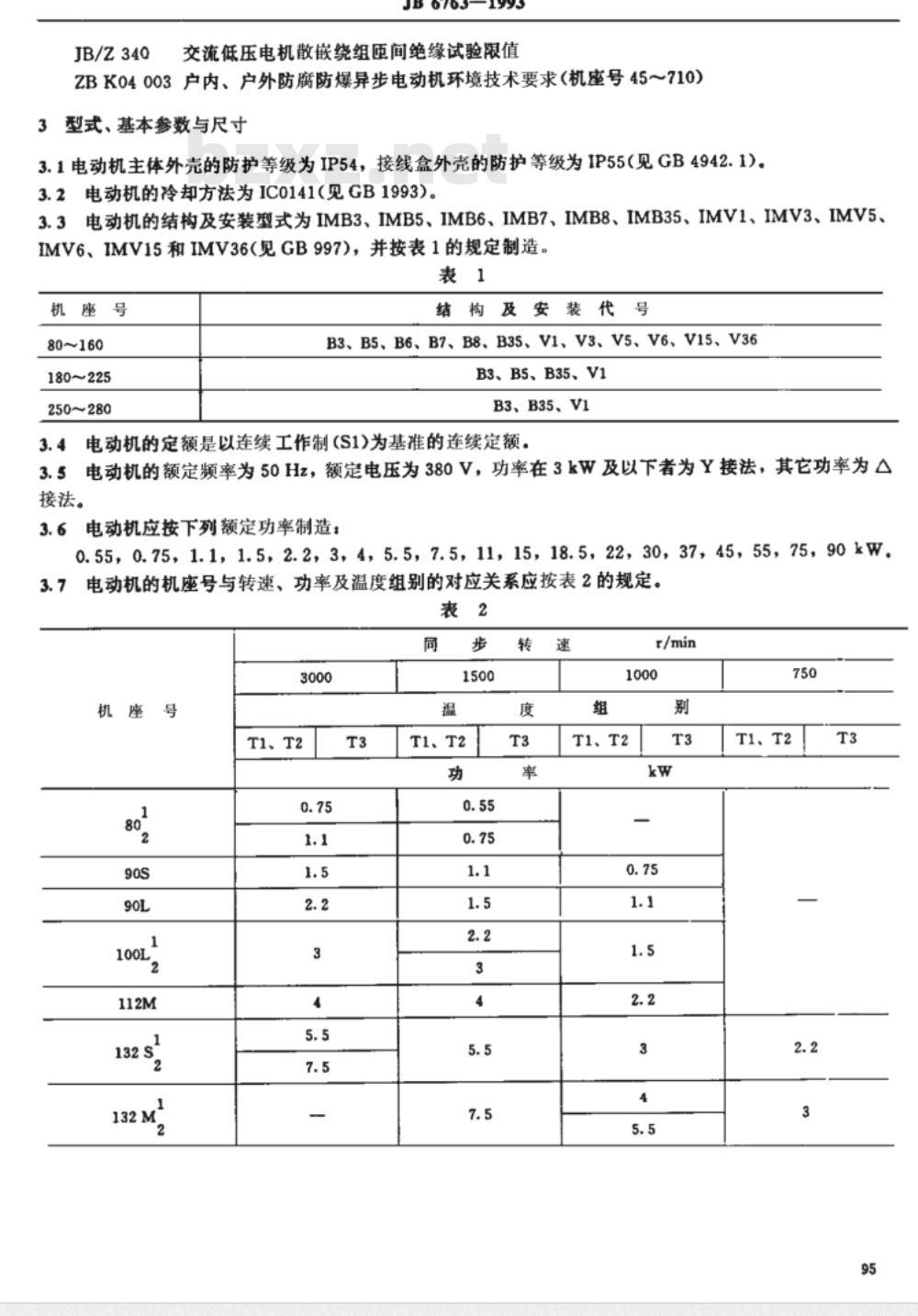

中华人民共和国机械行业标准 JB/T6763-1993 YA-W、YA-WF1系列户外、户外防腐增安型三相异步电动机（机座号80～280） 1 主题内容和适用范围 本标准规定了YA-W、YA-WF1系列户外、户外防腐增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则及标志与包装要求。本标准适用于机座号80～280的YA-W、YA-WF1系列三相异步电动机（以下简称电动机）。 本系列电动机防爆性能符合GB3836.3的规定，防爆标志为 eIT1、eⅡT2、eIT3。防护类型符合ZBK04003的规定，特殊环境代号为W、WF1两种，均适用于化工、石油、石油化工及其他工业户内外存在T1～T3组爆炸性混合物的环境。W型适用于存在轻微腐蚀性介质的环境，WF1型适用于存在中等及以下腐蚀性介质的环境。 2 引用标准 GB3836.1 爆炸性气体环境用防爆电气设备通用要求 GB3836.3 爆炸性气体环境用防爆电气设备增安型电气设备“e” GB191 包装储运图示标志 GB755 旋转电机基本技术要求 GB997 电机结构安装型式及代号 GB1032 三相异步电动机试验方法 GB1993 电机冷却方法 GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 GB2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法 GB2900.25 电工名词术语—电机 GB2900.35 电工名词术语—爆炸性环境用防爆电气设备 GB4772.1 电机尺寸及公差 GB4831 电机产品型号编制方法 GB4942.1 电机外壳防护分级 GB10068.1 旋转电机振动测定方法及限值 GB10068.2 旋转电机振动测定方法及限值 GB10069.1 旋转电机噪声测定方法及限值 GB12351 热带型旋转电机环境技术要求 JB1045 振动测定方法 JB2420 振动限值 JB4159 噪声工程测定方法 JB4375 电工产品化学气体腐蚀试验方法 JB/Z294 户外、防腐电工产品的涂漆 JB/Z340 热带电工产品通用技术条件 JB6763-1993 电工产品户外、户内腐蚀场所使用环境条件 3 产品技术要求 3.1 电动机主体外壳防护等级为 IP54，接线盒外壳防护等级为 IP55（见 GB4942.1）。 3.2 冷却方法为 IC0141（见 GB1993）。 3.3 结构及安装型式为 IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、IMV5、IMV6、IMV15 和 IMV36（见 GB997），按表1规定制造。 3.4 电动机定额以连续工作制（S1）为基准。 3.5 额定频率为 50 Hz，额定电压为 380V，功率在 3 kW 及以下者为 Y 接法，其它功率为 △ 接法。 3.6 额定功率为 0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90 kW。 3.7 机座号与转速、功率及温度组别对应关系见表2。
