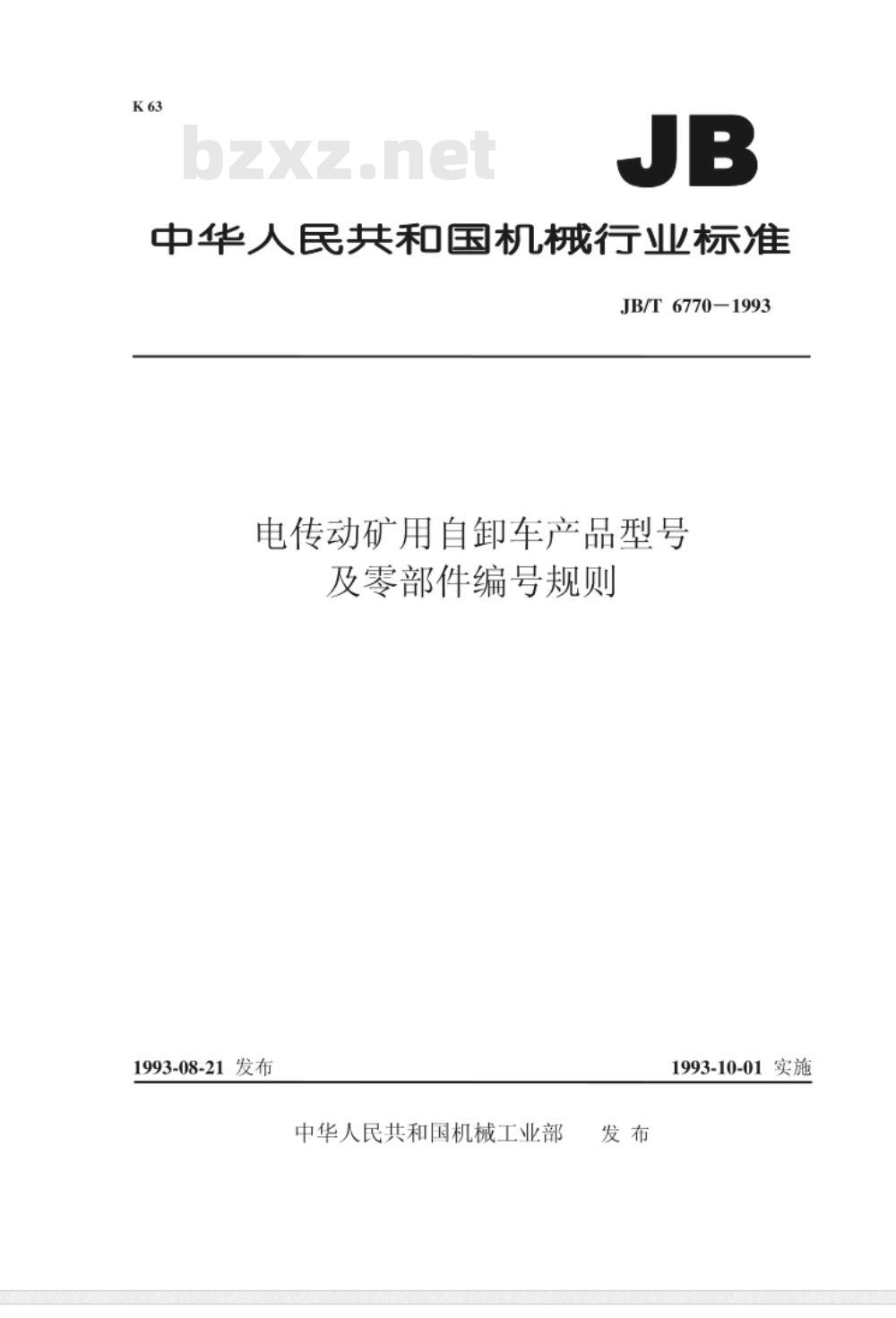

中华人民共和国机械行业标准

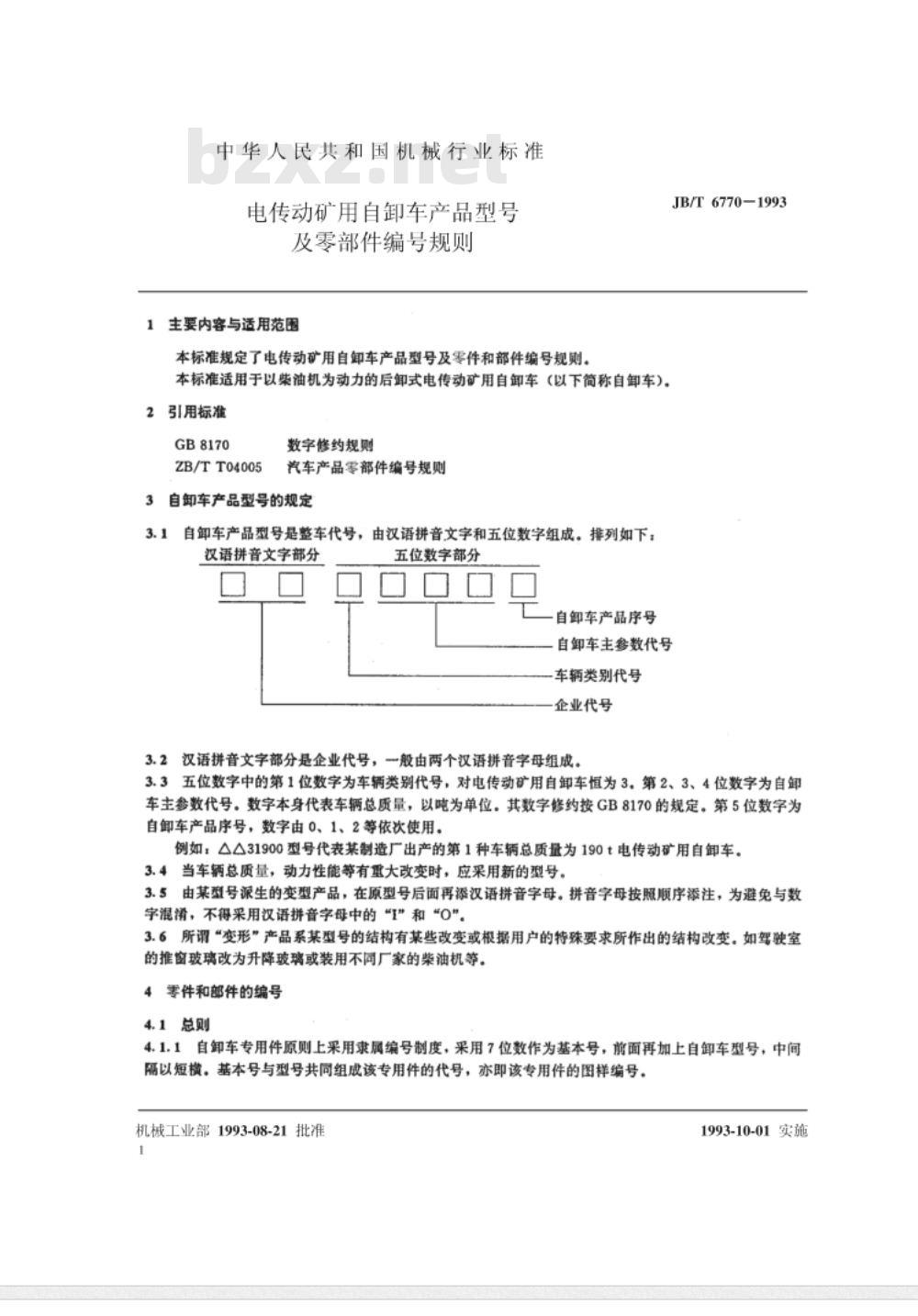

电传动矿用自卸车产品型号及零部件编号规则

1 主题内容与适用范围
本标准规定了电传动矿用自卸车产品型号及零件和部件的编号规则。本标准适用于以柴油机为动力的后卸式电传动矿用自卸车（以下简称自卸车）。

2 规范性引用文件
- GB8170 数字修约规则
- ZB/TT04005 汽车产品零部件编号规则

3 自卸车产品型号的规定
3.1 产品型号由汉语拼音文字和五位数字组成，排列如下：汉语拼音文字部分为企业代号，通常由两个汉语拼音字母组成；五位数字部分依次表示车辆类别代号、自卸车主参数代号和产品序号。免费标准下载网bzxz
3.2 五位数字中第1位为车辆类别代号，对电传动矿用自卸车恒为3；第2、3、4位为主参数代号，代表车辆总质量（吨），按GB8170规定进行数字修约；第5位为产品序号，依次使用0、1、2等数字。
3.3 当车辆总质量、动力性能等有重大改变时，应采用新的型号。
3.4 由某型号派生的变型产品，在原型号后添汉语拼音字母，顺序添注，禁止采用“I”和“O”。
3.5 变型产品指结构或用户要求改变的零部件，如驾驶室推窗玻璃改为升降玻璃或更换不同厂家的柴油机。

4 零件和部件的编号
4.1 总则
4.1.1 自卸车专用件原则上采用隶属编号制度，用7位数作为基本号，前加自卸车型号，中间以短横分隔，形成零部件图样编号。
4.1.2 为减轻工作量，可在零部件图样上省略企业代号，但在总成图、简图及装订封面上必须完整标注。
4.1.3 电传动系统生产厂如采用分类编号系统，不受本标准限制。
4.1.4 标准件的标志方法按相关规定执行，不属于本标准范围。
4.1.5 外购件采用原厂代号。
4.1.6 外购件经改制的产品按本标准编号，未改动零部件仍用原厂代号。

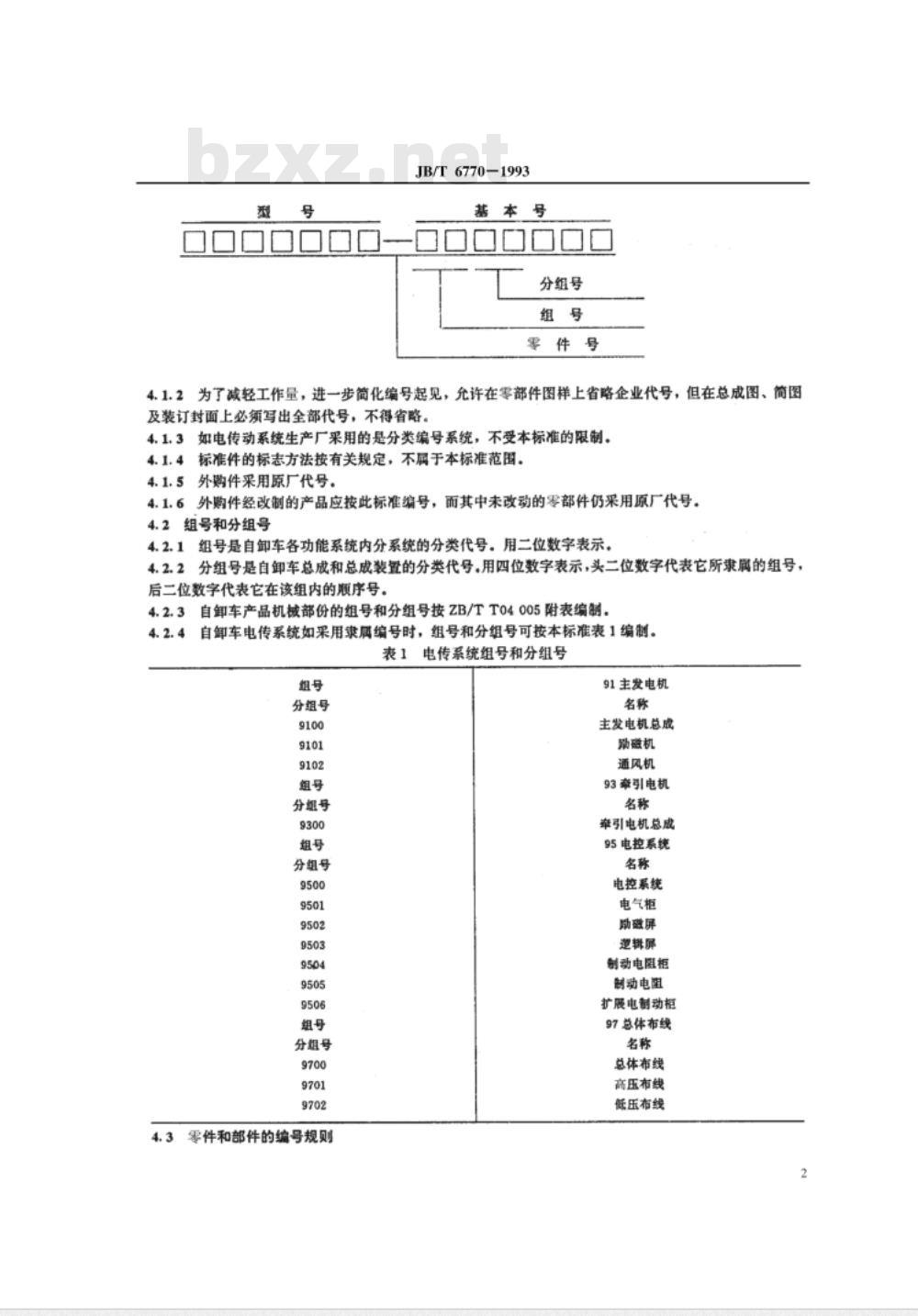

4.2 组号和分组号
4.2.1 组号表示自卸车各功能系统内分系统的分类代号，用二位数字表示。
4.2.2 分组号表示总成和总成装置的分类代号，用四位数字表示，前二位为所属组号，后二位为组内顺序号。
4.2.3 自卸车机械部件的组号和分组号按ZB/TT04005附表编制，电传系统如采用隶属编号，可按本标准表1编制。

4.3 零件和部件的编号规则

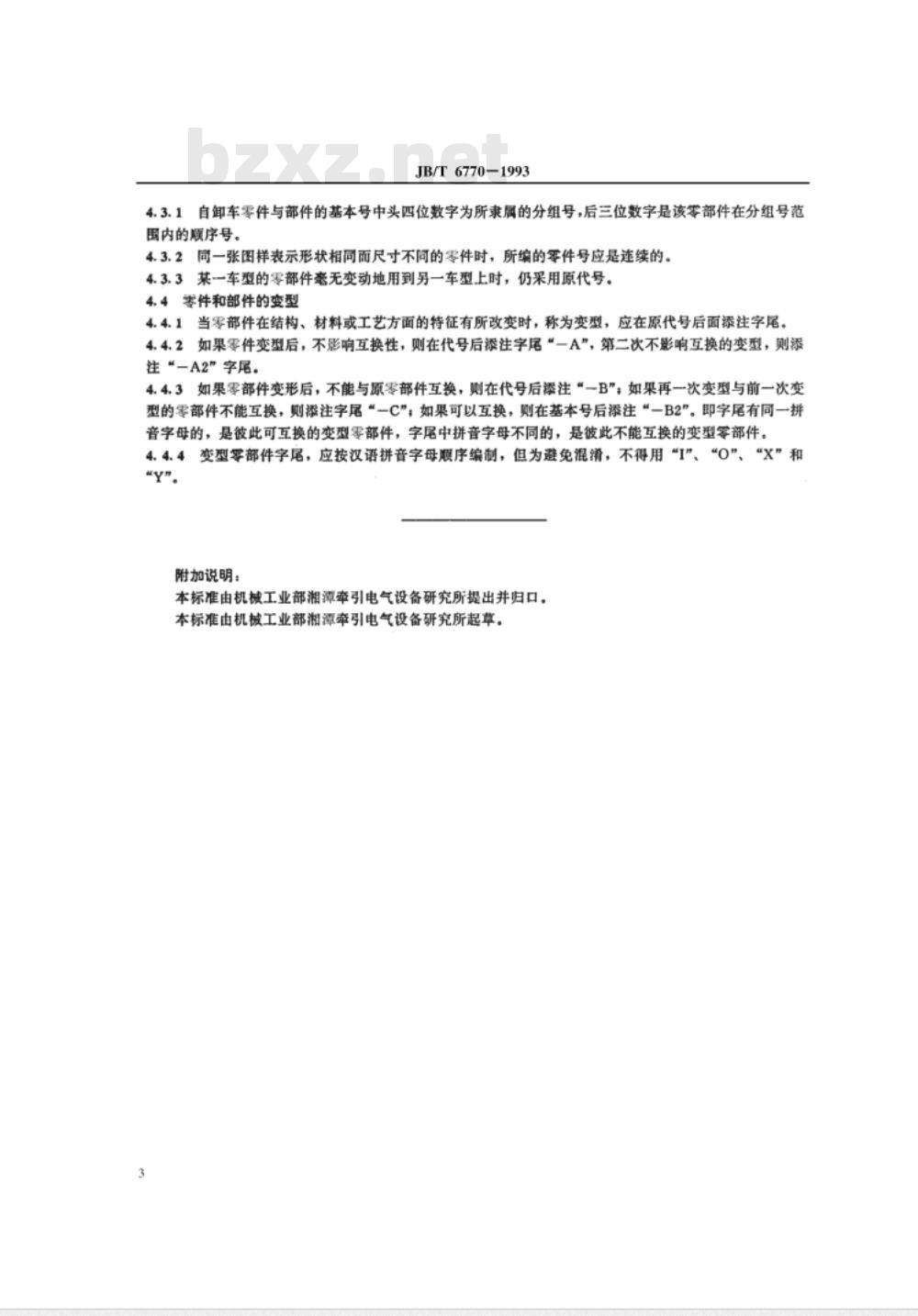

4.3.1 自卸车零件与部件的基本号前四位为所属分组号，后三位为该零部件在分组范围内的顺序号。
4.3.2 同一张图样表示形状相同、尺寸不变的零件时，零件号应连续编号。
4.3.3 某车型零部件毫无变动用于另一车型时，仍采用原代号。

4.4 零件和部件的变型
4.4.1 零部件在结构、材料或工艺方面有改变时，称为变型，应在原代号后添字尾。
4.4.2 如变型不影响互换性，首次添“-A1”，第二次添“-A2”。
4.4.3 如变型影响互换性，首次添“-B”，再次不可互换添“-C”，可互换则添“-B2”。同一拼音字母字尾表示彼此可互换的变型零部件。
