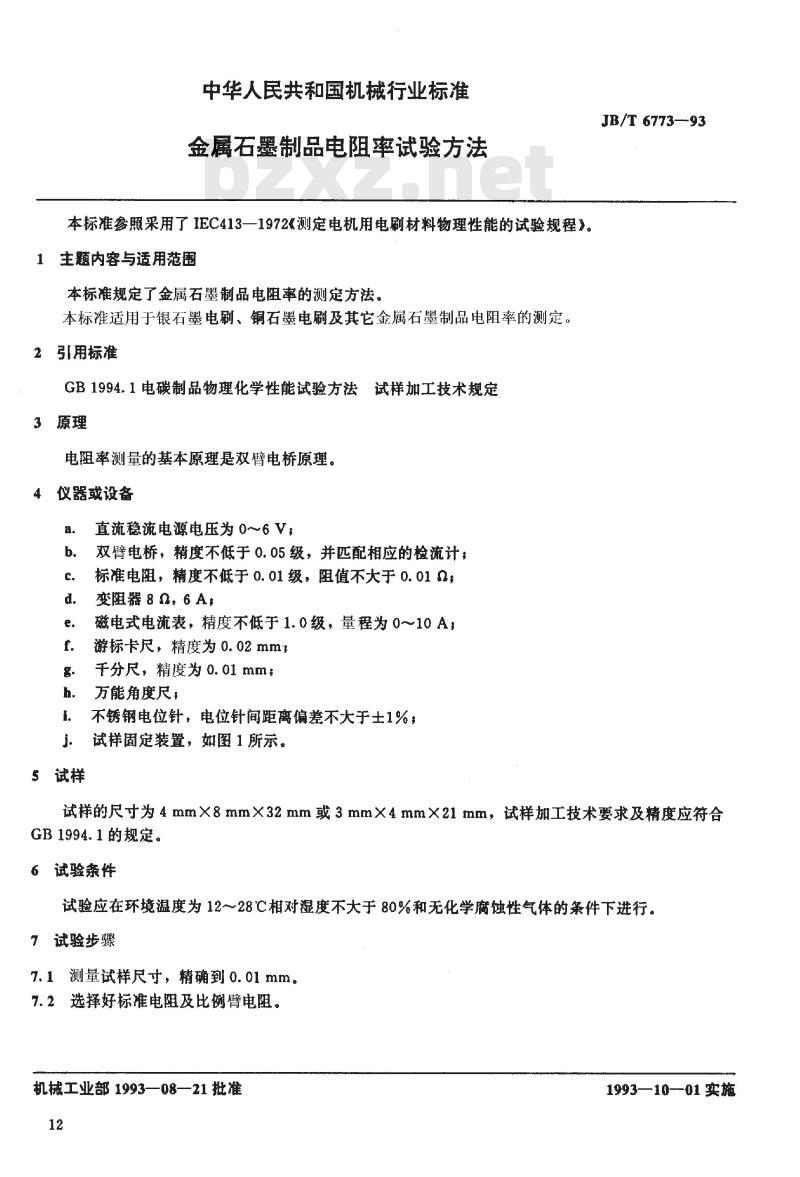

中华人民共和国机械行业标准
金属石墨制品电阻率试验方法

1 主题内容与适用范围
本标准规定了金属石墨制品电阻率的测定方法，适用于银石墨电刷、铜石墨电刷及其他金属石墨制品电阻率的测定。

2 规范性引用文件
- GB1994.1 电碳制品物理化学性能试验方法及试样加工技术要求
- IEC413-1972 测定电机用电刷材料物理性能的试验规程

3 原理
电阻率测量的基本原理是双臂电桥原理。

4 仪器与设备下载标准就来标准下载网
a. 直流稳流电源，电压0～6V
b. 双臂电桥，精度不低于0.05级，配套检流计
c. 标准电阻，精度不低于0.01级，阻值不大于0.01Ω
d. 变阻器8Ω，6A
e. 磁电式电流表，精度不低于1.0级，量程0～10A
f. 游标卡尺，精度0.02mm
g. 千分尺，精度0.01mm
h. 万能角度尺
i. 不锈钢电位针，电位针间距离偏差不大于±1%

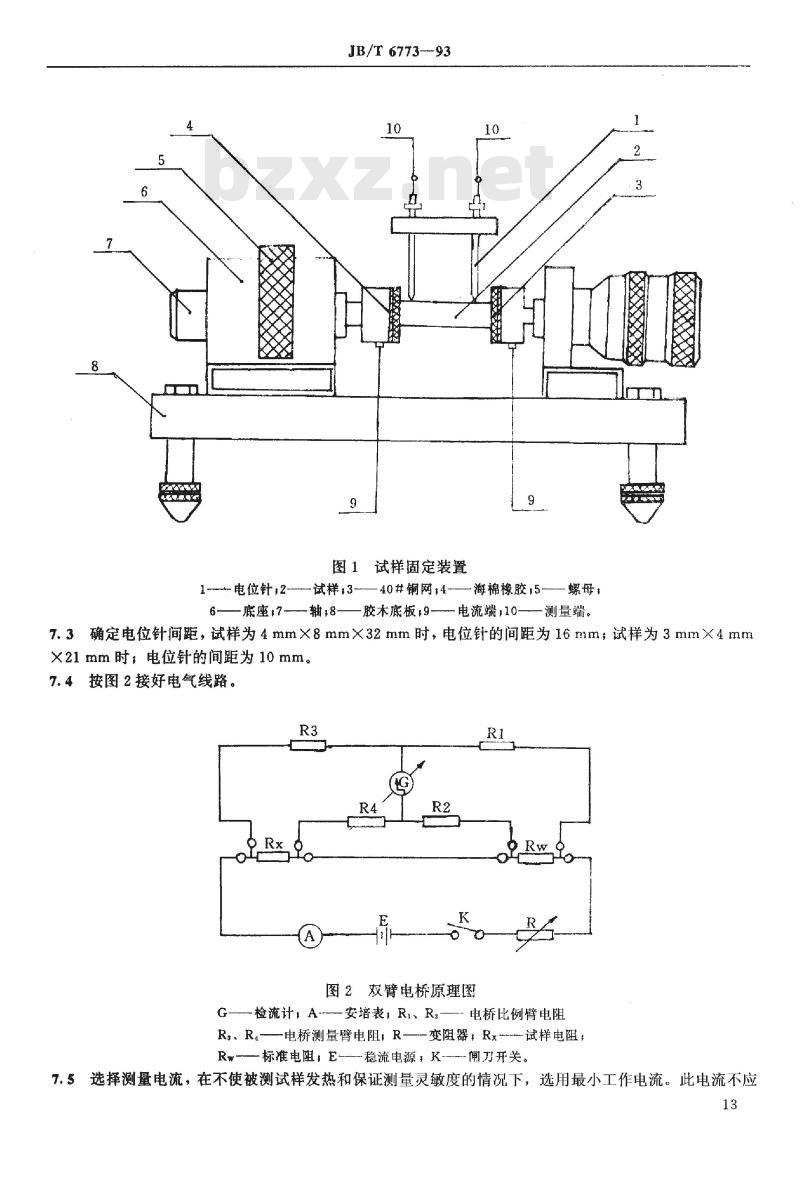

j. 试样固定装置，如图1所示

5 试样
试样尺寸为4×8×32mm或3×4×21mm，试样加工精度应符合GB1994.1规定。

6 试验条件
试验应在环境温度12～28℃，相对湿度不大于80%，无化学腐蚀性气体条件下进行。

7 试验步骤
7.1 测量试样尺寸，精确至0.01mm
7.2 选择标准电阻及比例臂电阻
7.3 确定电位针间距：4×8×32mm试样电位针间距16mm；3×4×21mm试样间距10mm
7.4 按图2接好电气线路
7.5 选择最小工作电流，确保试样不发热且测量灵敏
7.6 试样置于两个弹性电极中间，轴心与电极中心重合
7.7 通电，调节变阻器，使电流符合要求，检流计调至零位
7.8 电位针置于W×L面上，调节电桥旋钮，测量两个W×L面的电阻值，取算术平均值

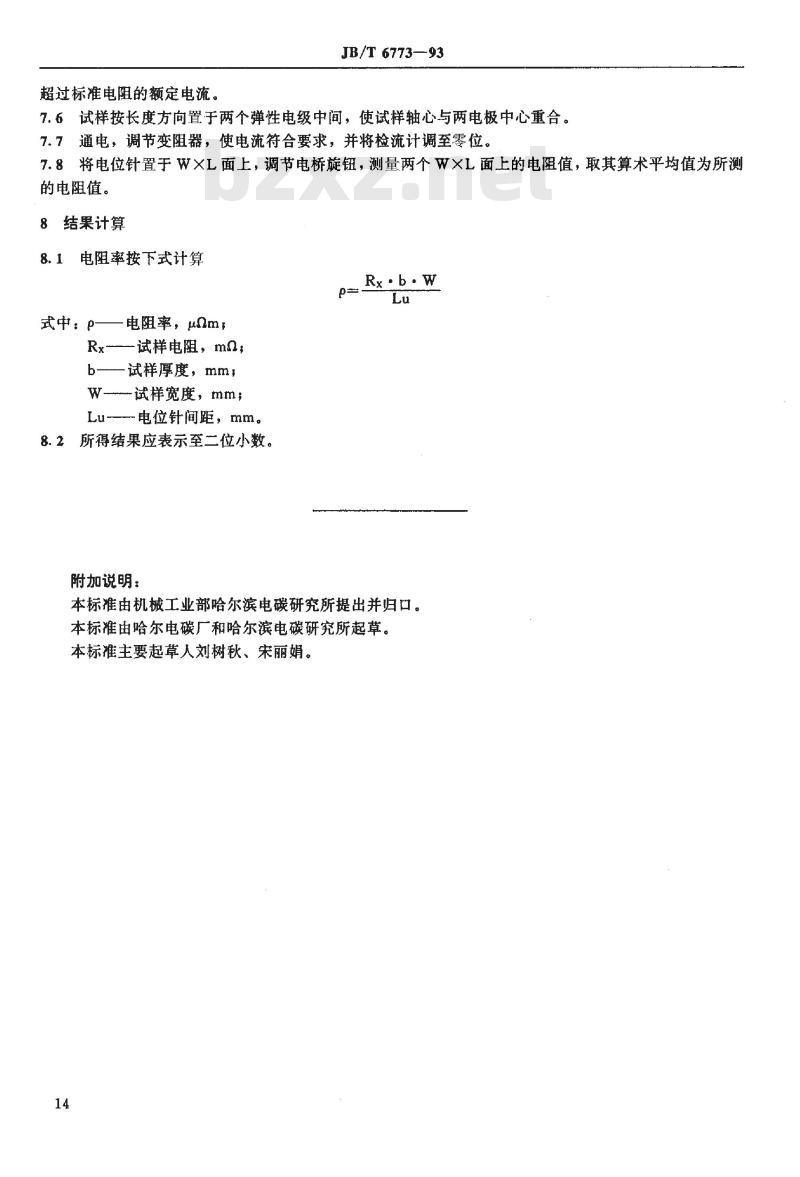

8 结果计算
8.1 电阻率按下式计算：p = (Rx × b × W) / Lu
其中，p为电阻率，单位μΩ·m；Rx为试样电阻，单位mΩ；b为试样厚度，mm；W为试样宽度，mm；Lu为电位针间距，mm
8.2 结果应表示至二位小数

附加说明
本标准由机械工业部哈尔滨电碳研究所提出并归口，起草人主要为刘树秋、宋丽娟。
