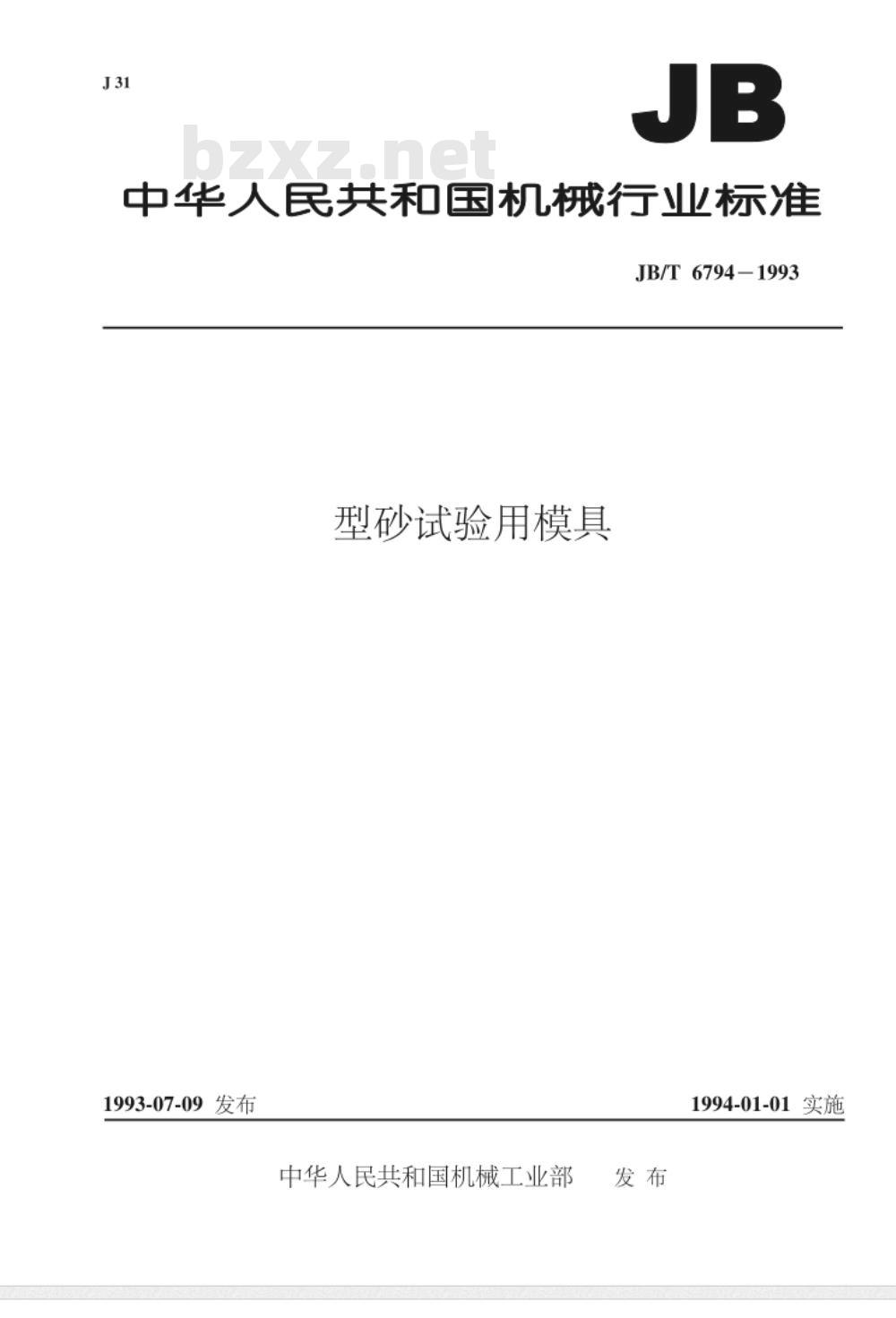

中华人民共和国机械行业标准
JB/T 6794-1993
型砂试验用模具
1993-07-09发布
中华人民共和国机械工业部
1994-01-01实施

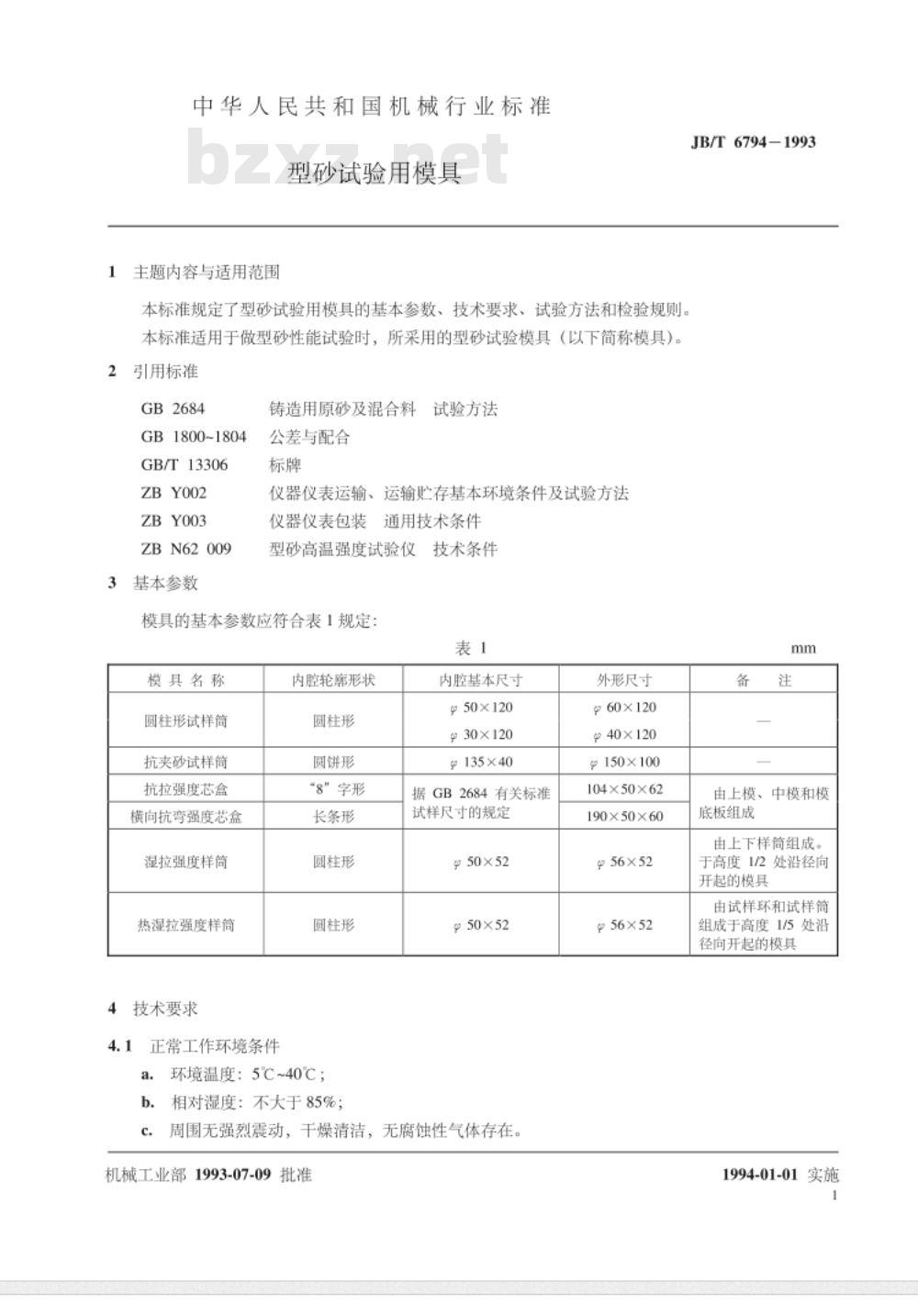

中华人民共和国机械行业标准
型砂试验用模具
主题内容与适用范围
本标准规定了型砂试验用模具的基本参数、技术要求、试验方法和检验规则。本标准适用于做型砂性能试验时，所采用的型砂试验模具（以下简称模具）。2
引用标准
GB2684
GB 1800~1804
GB/T 13306
ZBY002
ZBY003
ZB N62 009
基本参数
铸造用原砂及混合料
公差与配合
试验方法
仪器仪表运输、运输贮存基本环境条件及试验方法仪器仪表包装通用技术条件
型砂高温强度试验仪技术条件
模具的基本参数应符合表1规定：表1
模具名称
圆柱形试样筒
抗夹砂试样筒
抗拉强度芯盒
横向抗弯强度芯盒
湿拉强度样筒
热湿拉强度样筒
技术要求
正常工作环境条件
内腔轮形状
圆柱形
圆饼形
“8”字形
长条形
圆柱形
圆柱形
a.环境温度：5℃~40℃；
相对湿度：不大于85%；
内腔基本尺寸
950×120
30×120
p135×40
据GB2684有关标准
试样尺寸的规定wwW.bzxz.Net
950×52
50×52
周围无强烈震动，干燥清洁，无腐蚀性气体存在。机械工业部1993-07-09批准
外形尺寸
60×120
440×120
P150×100
104×50×62
190×50×60
56×52
56×52
JB/T67941993
由上模、中模和模
底板组成
由上下样筒组成。
于高度1/2处沿径向
开起的模具
由试样环和试样筒
组成于高度1/5处沿
径向开起的模具
1994-01-01实施
JB/T 67941993

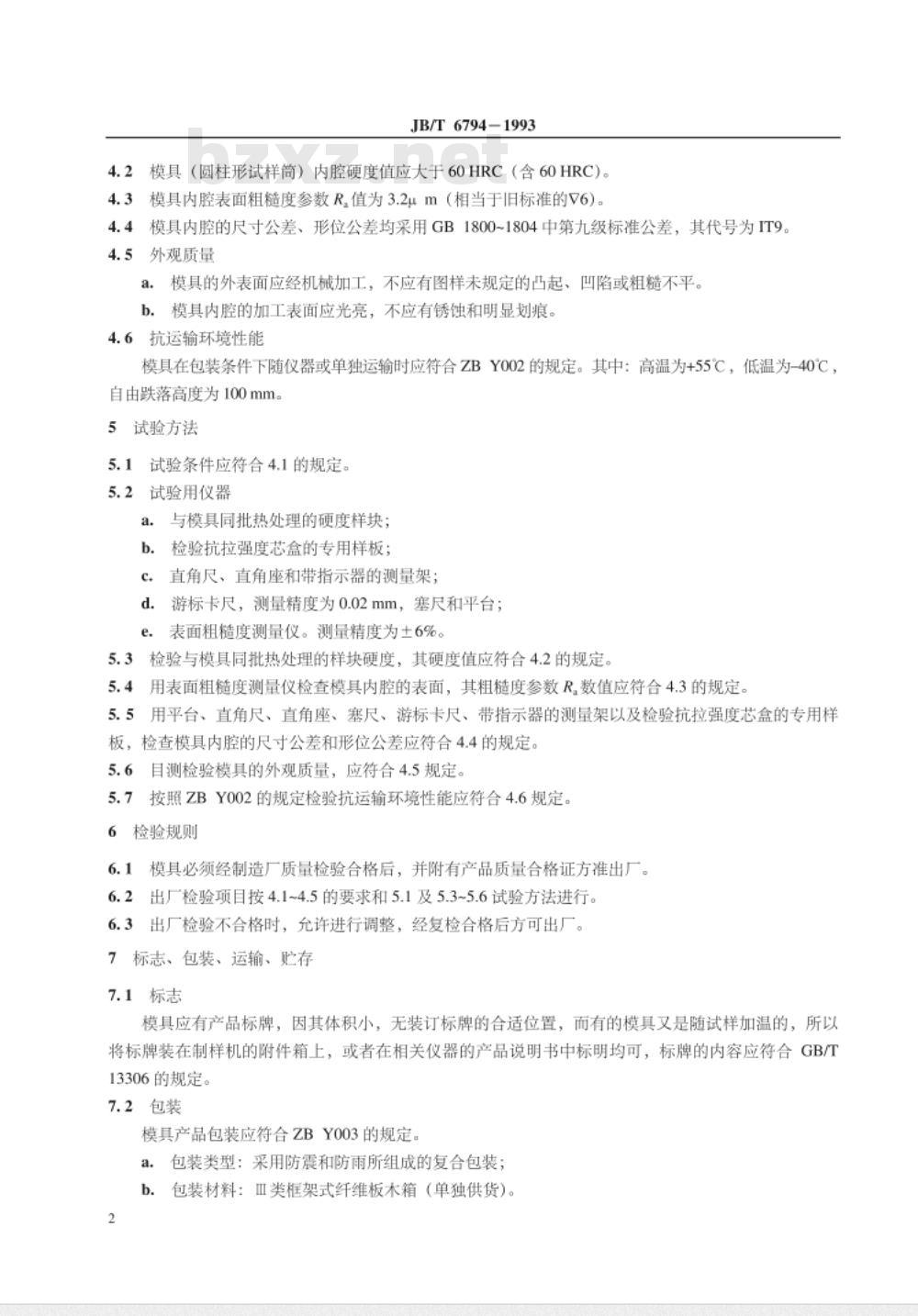

4.2模具（圆柱形试样筒）内腔硬度值应大于60HRC（含60HRC)。4.3模具内腔表面粗糙度参数R，值为3.2um（相当于旧标准的V6)。4.4模具内腔的尺寸公差、形位公差均采用GB1800~1804中第九级标准公差，其代号为IT9。4.5外观质量
a.模具的外表面应经机械加工，不应有图样未规定的凸起、凹陷或粗糙不平。b．模具内腔的加工表面应光亮，不应有锈蚀和明显划痕。4.6抗运输环境性能
模具在包装条件下随仪器或单独运输时应符合ZBY002的规定。其中：高温为+55℃，低温为-40℃，自由跌落高度为100mm。
试验方法
5.1试验条件应符合4.1的规定。试验用仪器
与模具同批热处理的硬度样块；b.
检验抗拉强度芯盒的专用样板；直角尺、直角座和带指示器的测量架；c.
游标卡尺，测量精度为0.02mm，塞尺和平台；d.
表面粗糙度测量仪。测量精度为6%。5.3检验与模具同批热处理的样块硬度，其硬度值应符合4.2的规定。5.4用表面粗糙度测量仪检查模具内腔的表面，其粗糙度参数R，数值应符合4.3的规定。5用平台、直角尺、直角座、塞尺、游标卡尺、带指示器的测量架以及检验抗拉强度芯盒的专用样5. 5
板，检查模具内腔的尺寸公差和形位公差应符合4.4的规定。5.6目测检验模具的外观质量，应符合4.5规定。5.7按照ZBY002的规定检验抗运输环境性能应符合4.6规定。6检验规则
模具必须经制造厂质量检验合格后，并附有产品质量合格证方准出厂。6.1
6.2出厂检验项目按4.1~4.5的要求和5.1及5.3~5.6试验方法进行。6.3出厂检验不合格时，允许进行调整，经复检合格后方可出厂。7标志、包装、运输、贮存
7.1标志
模具应有产品标牌，因其体积小，无装订标牌的合适位置，而有的模具又是随试样加温的，所以将标牌装在制样机的附件箱上，或者在相关仪器的产品说明书中标明均可，标牌的内容应符合GB/T13306的规定。
7.2包装
模具产品包装应符合ZBY003的规定，a.包装类型：采用防震和防雨所组成的复合包装；b．包装材料：Ⅲ类框架式纤维板木箱（单独供货）。2

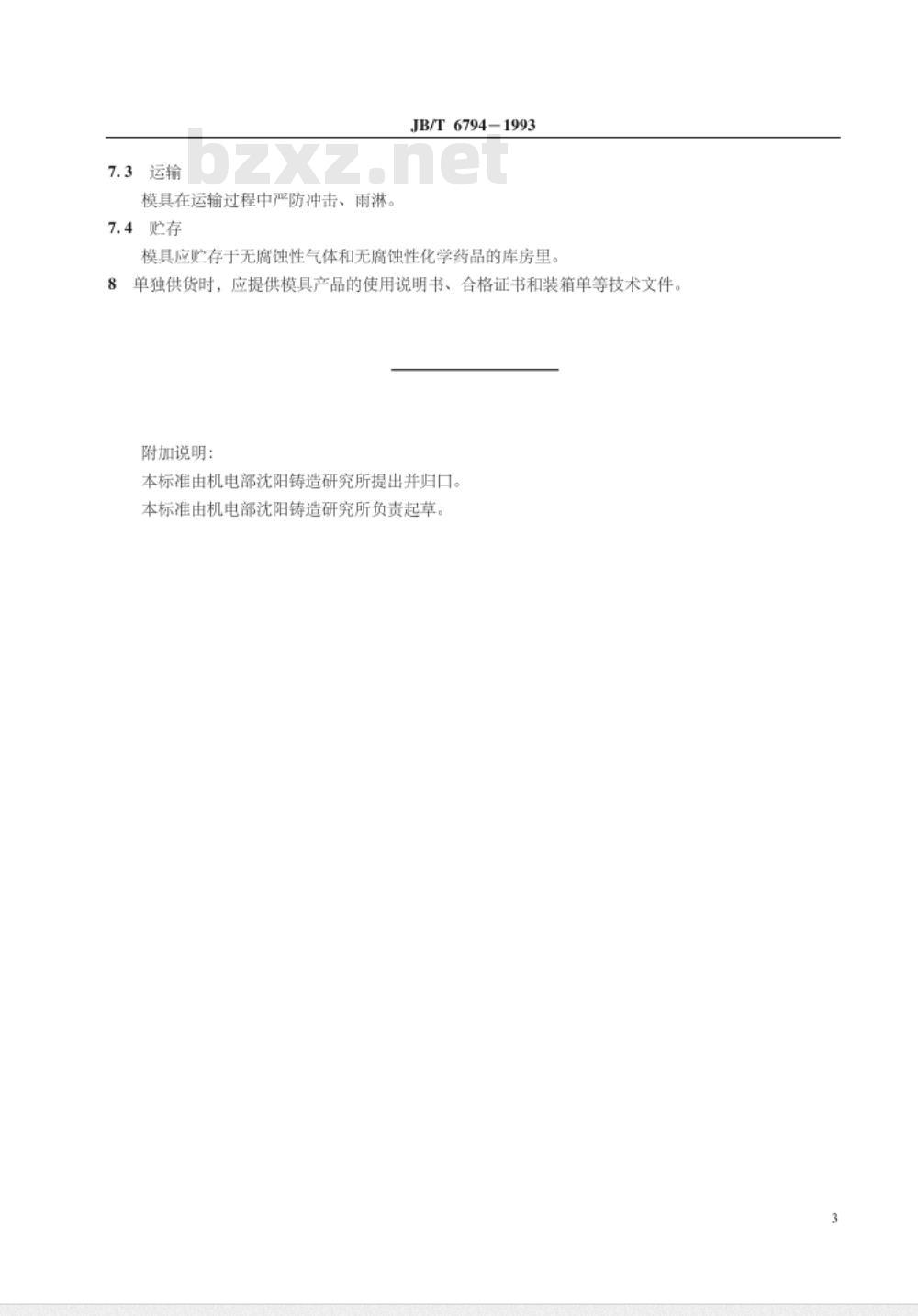

模具在运输过程中严防冲击、雨淋。贮存
JB/T6794-1993
模具应贮存于无腐蚀性气体和无腐蚀性化学药品的库房里。8
单独供货时，应提供模具产品的使用说明书、合格证书和装箱单等技术文件。附加说明：
本标准由机电部沈阳铸造研究所提出并归口。本标准由机电部沈阳铸造研究所负责起草。3

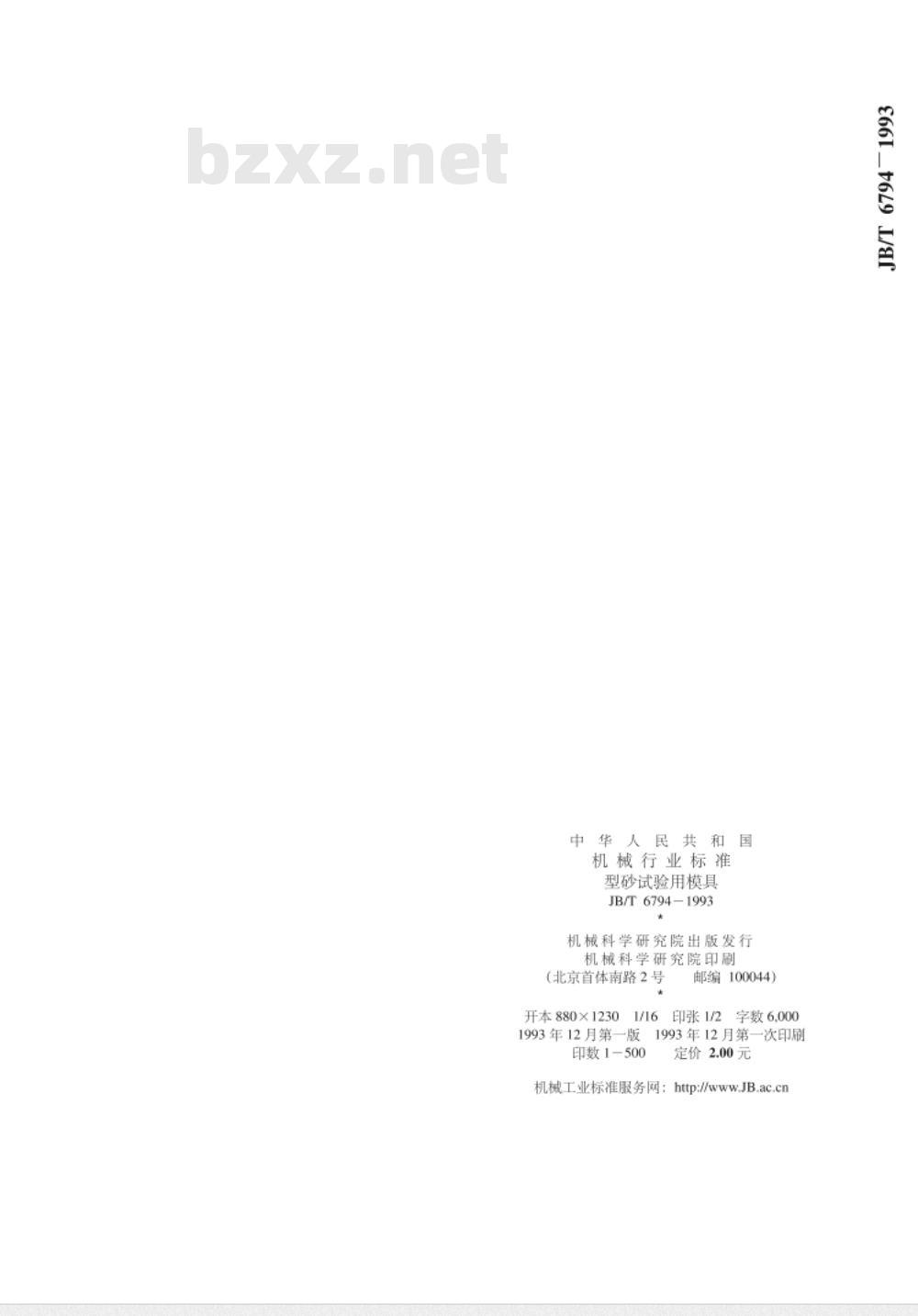

中华人民共和国
机械行业标准
型砂试验用模具
JB/T 67941993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
字数6.000
开本880×1230
印张1/2
1993年12月第一版
1993年12月第一次印刷
印数1-500
定价2.00元
