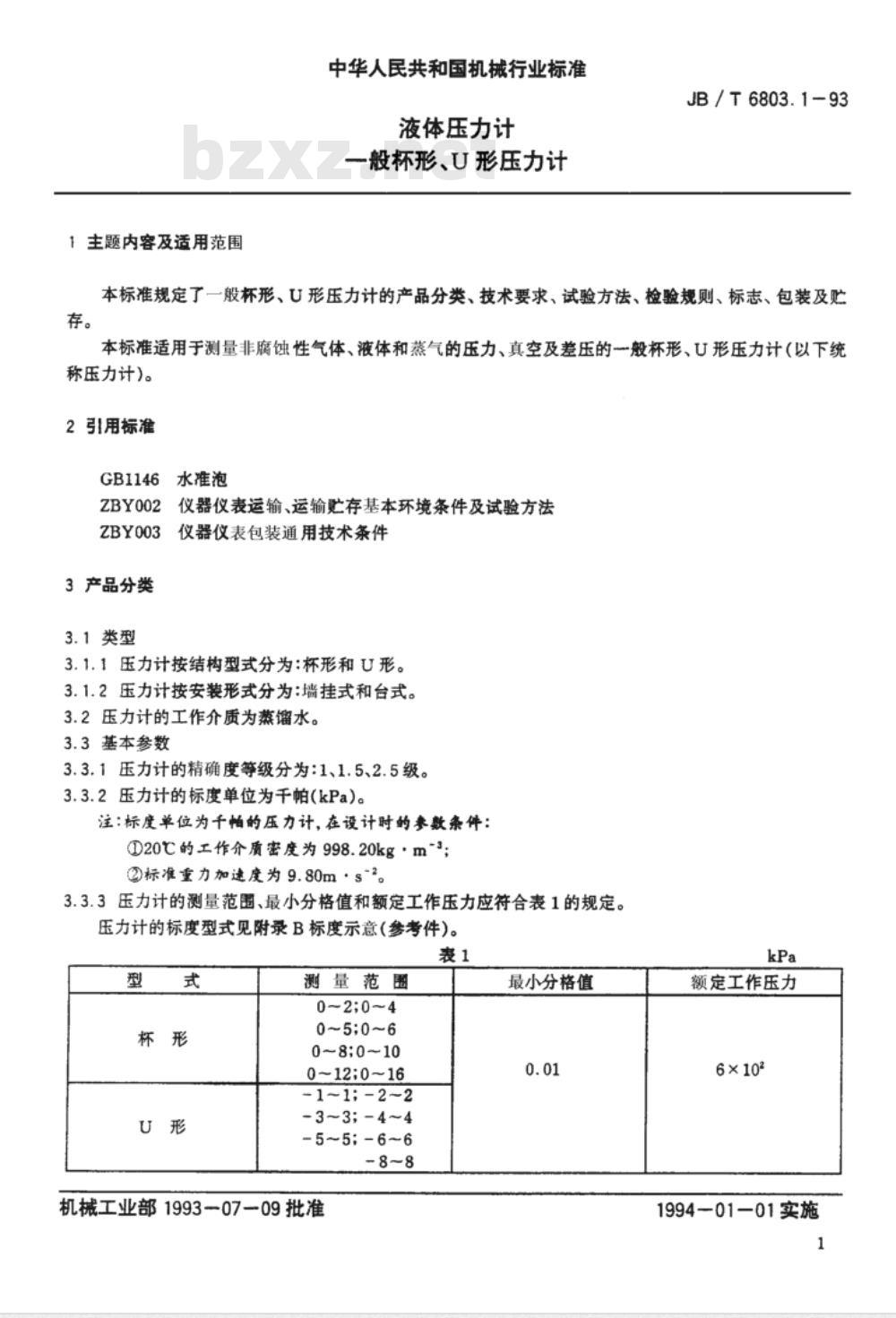

中华人民共和国机械行业标准
JB/T6803.1-93 液体压力计 一般杯形、U形压力计
1993-07-09 发布，1994-01-01 实施
中华人民共和国机械工业部

1 主题内容及适用范围
本标准规定了一般杯形和U形压力计的产品分类、技术要求、试验方法、检验规则、标志、包装及贮存。本标准适用于测量非腐蚀性气体、液体和蒸气的压力、真空及差压的一般杯形、U形压力计（以下统称压力计）。

2 规范性引用文件
GB1146 水准泡
ZBY002 仪器仪表运输、运输贮存基本环境条件及试验方法，仪器仪表包装通用技术条件
ZBY003

3 产品分类
3.1 类型
3.1.1 压力计按结构型式分为：杯形、U形。
3.1.2 压力计按安装形式分为：墙挂式、台式。
3.2 压力计的工作介质为蒸馏水。
3.3 基本参数
3.3.1 精确度等级分为：1、1.5、2.5级。
3.3.2 标度单位为干帕(kPa)。注：千级压力计设计参数条件：①20℃工作介质密度为998.20 kg/m³；②标准重力加速度为9.80 m/s²。
3.3.3 压力计测量范围、最小分格值和额定工作压力见表1。标度型式参考附录B。
表1 压力计基本参数
型式: 杯形 / U形
测量范围: 0~2, 0~4, 0~5, 0~6, 0~8, 0~10, 0~12, 0~16, 1~1, -2~2, -3~3, -4~4, -5~5, -6~6, -8~8bzxz.net
最小分格值: 0.01 kPa
额定工作压力: 6×10² kPa

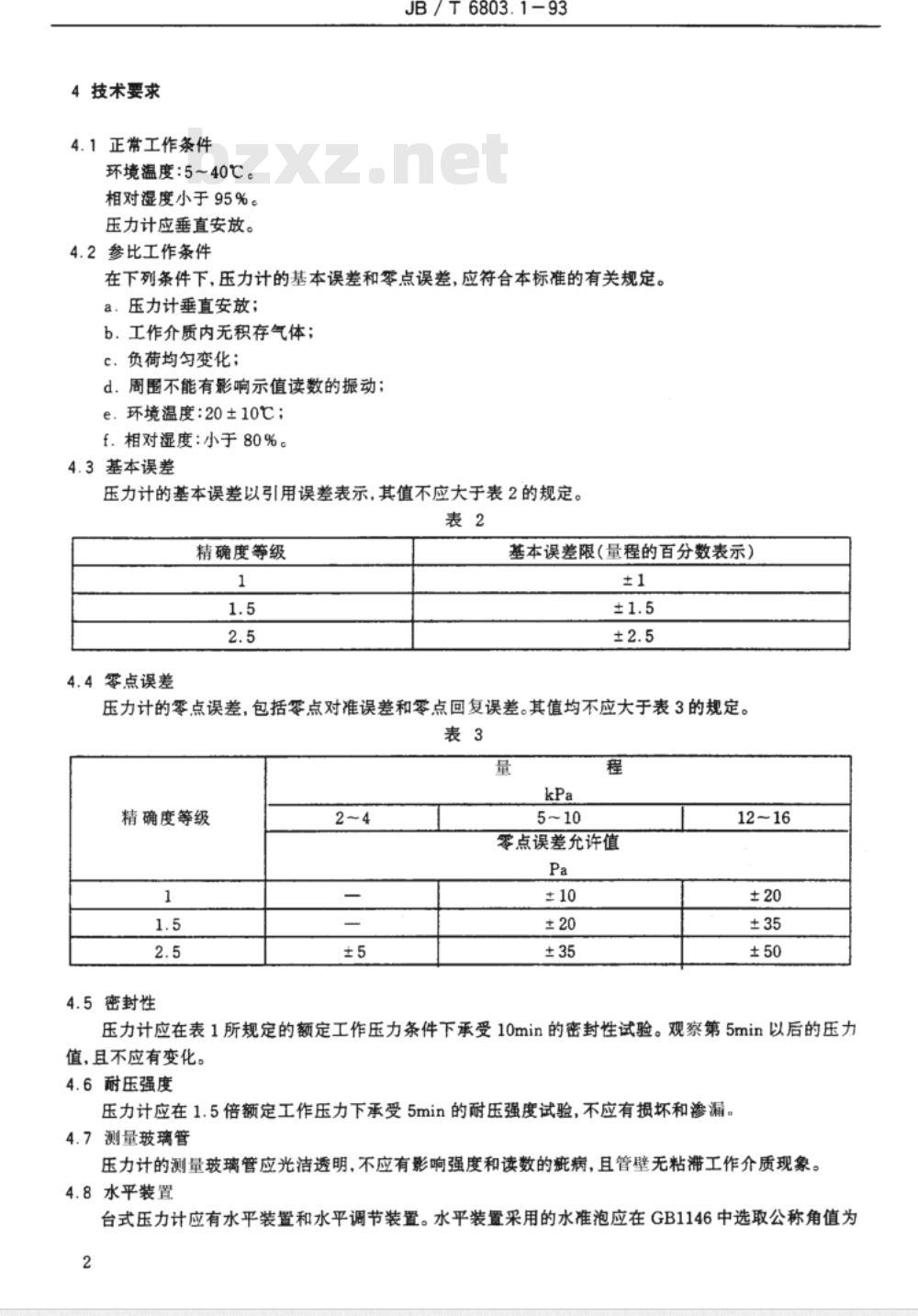

4 技术要求
4.1 正常工作条件：环境温度 5~40℃，相对湿度小于95%，压力计应垂直安放。
4.2 参比工作条件：压力计垂直安放，工作介质无积存气体，负荷均匀变化，周围无振动影响示值，环境温度 20±10℃，相对湿度小于80%。
4.3 基本误差：以引用误差表示，其值不大于表2。
表2 精确度等级与基本误差
1级 ±1%
1.5级 ±1.5%
2.5级 ±2.5%
4.4 零点误差：包括零点对准误差和零点回复误差，其值不大于表3。
表3 零点误差允许值
量程 2~4 kPa: 1级 ±10 Pa, 1.5级 ±20 Pa, 2.5级 ±35 Pa
量程 5~10 kPa: 1级 ±20 Pa, 1.5级 ±35 Pa, 2.5级 ±50 Pa
量程 12~16 kPa: 1级 ±20 Pa, 1.5级 ±35 Pa, 2.5级 ±50 Pa
4.5 密封性：压力计应在额定工作压力条件下承受10分钟密封性试验，5分钟后观察压力值不应有变化。
4.6 耐压强度：承受1.5倍额定工作压力5分钟，不得有损坏或渗漏。
4.7 测量玻璃管：应光洁透明，无疵病，管壁无粘滞现象。
4.8 水平装置：台式压力计应有水平装置和调节装置，水准泡选用GB1146圆形水准泡，公称角值60分。

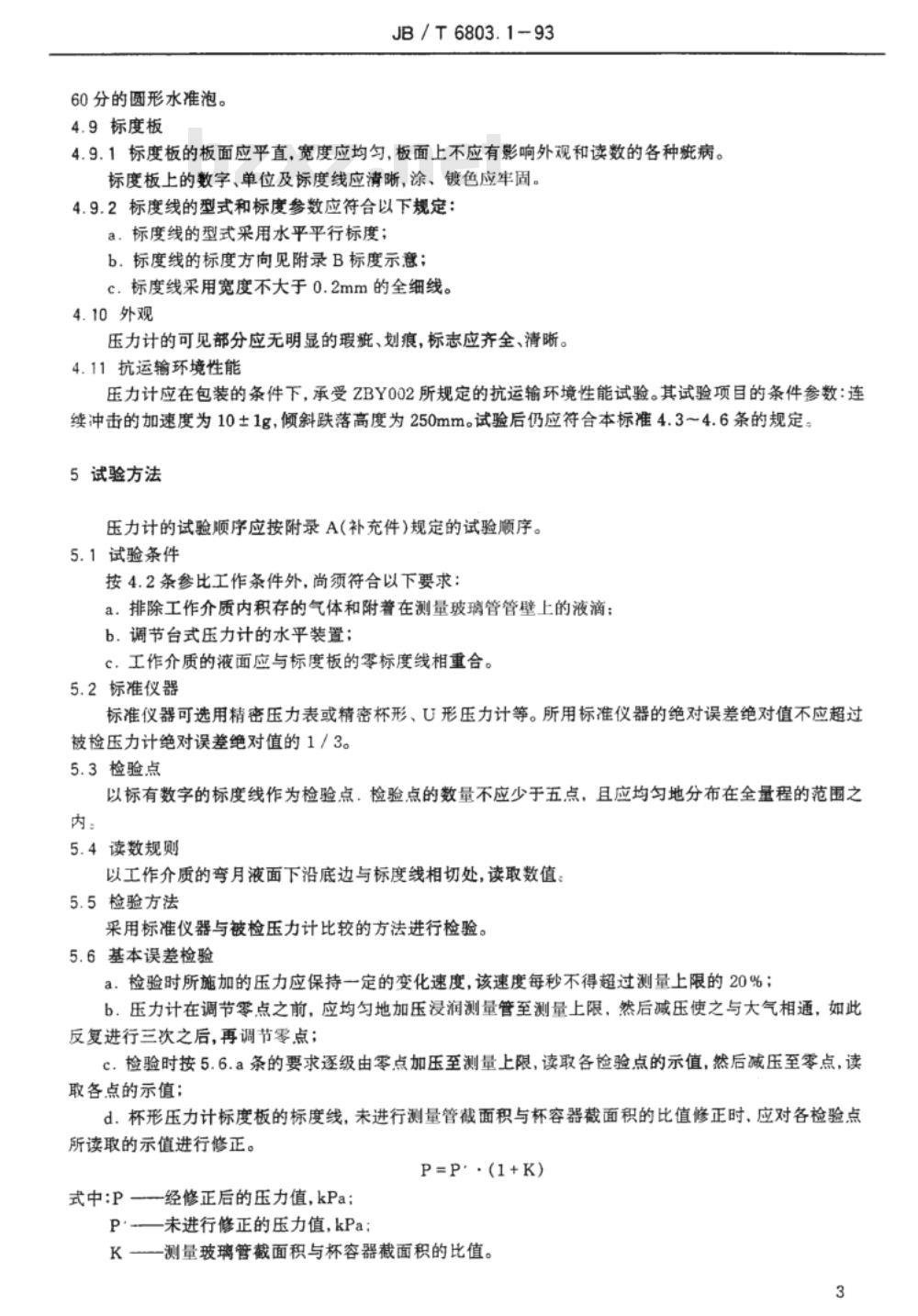

4.9 标度板：板面平直，宽度均匀，无影响读数的疵病，数字、单位和标度线清晰，标度线宽度不大于0.2mm，水平平行排列，标度方向参考附录B。
4.10 外观：可见部分无明显瑕疵、划痕，标志齐全清晰。
4.11 抗运输环境性能：在包装条件下承受ZBY002规定的连续冲击（10±1 g）和倾斜跌落（250 mm）试验，试验后仍应符合4.3~4.6条规定。

5 试验方法
试验顺序按附录A（补充件）规定。
5.1 试验条件：按4.2参比条件，并排除工作介质内积存气体和附着液滴，调节台式压力计水平装置，液面与零标度线对齐。
5.2 标准仪器：可选用精密压力表或精密杯形、U形压力计，绝对误差不超过被检压力计绝对误差的1/3。
5.3 检验点：以标度板数字标线为检验点，数量不少于5点，均匀分布在全量程范围内。
5.4 读数规则：以工作介质弯月液面下沿底边与标度线相切处读取数值。
5.5 检验方法：采用标准仪器与被检压力计比较的方法进行检验。

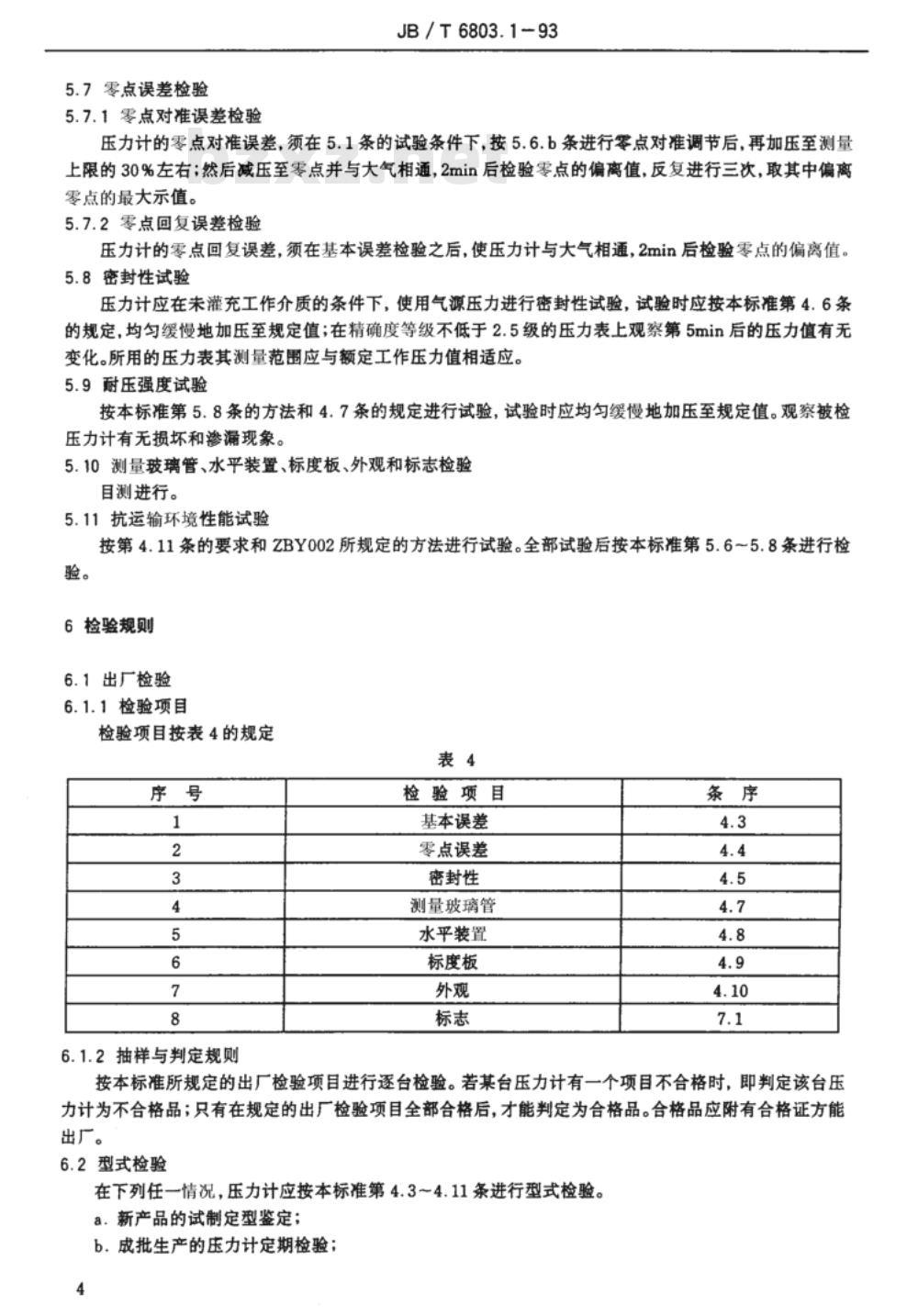

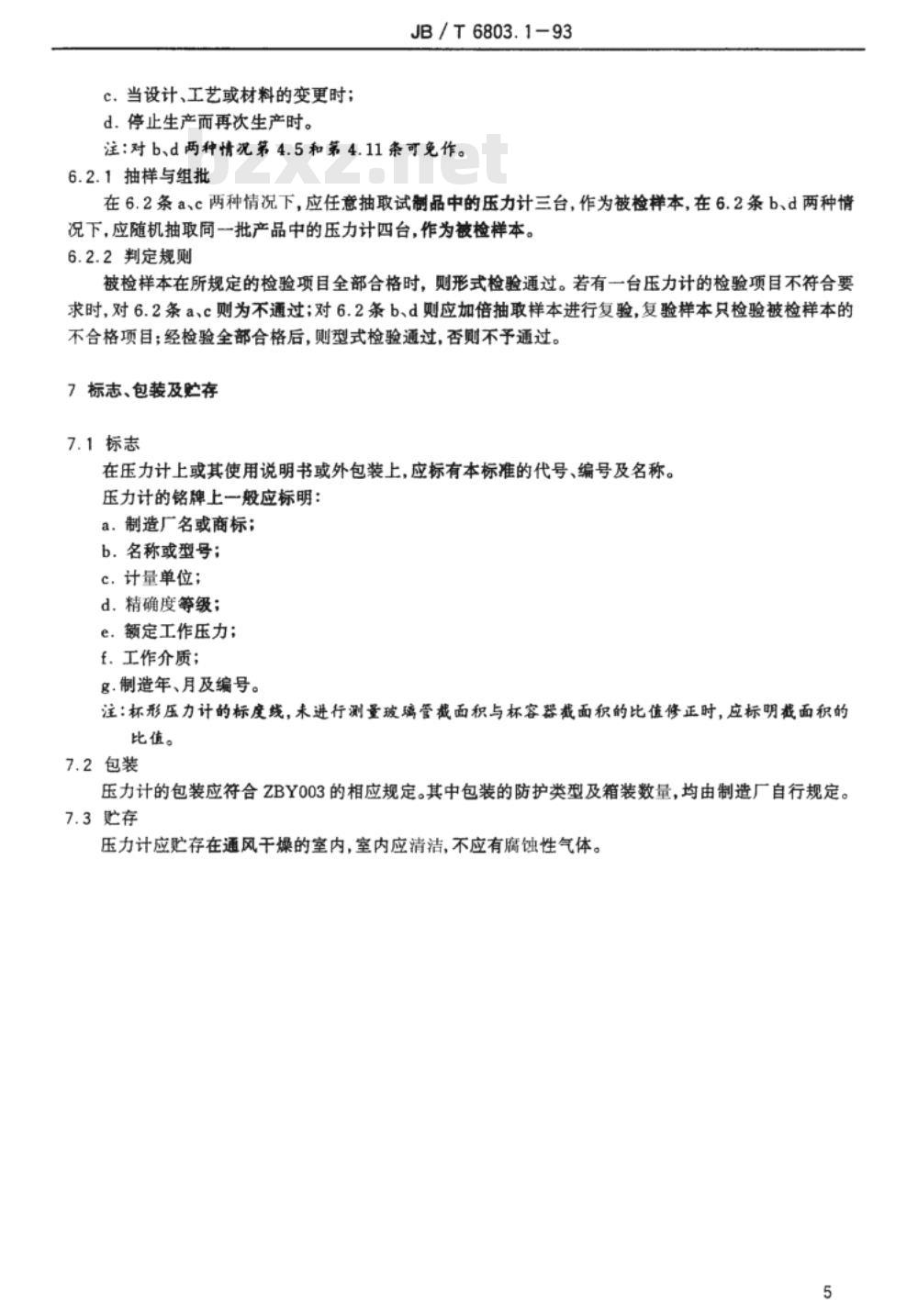

5.6 基本误差检验：施加压力保持恒定变化速度，按规定检验基本误差。
