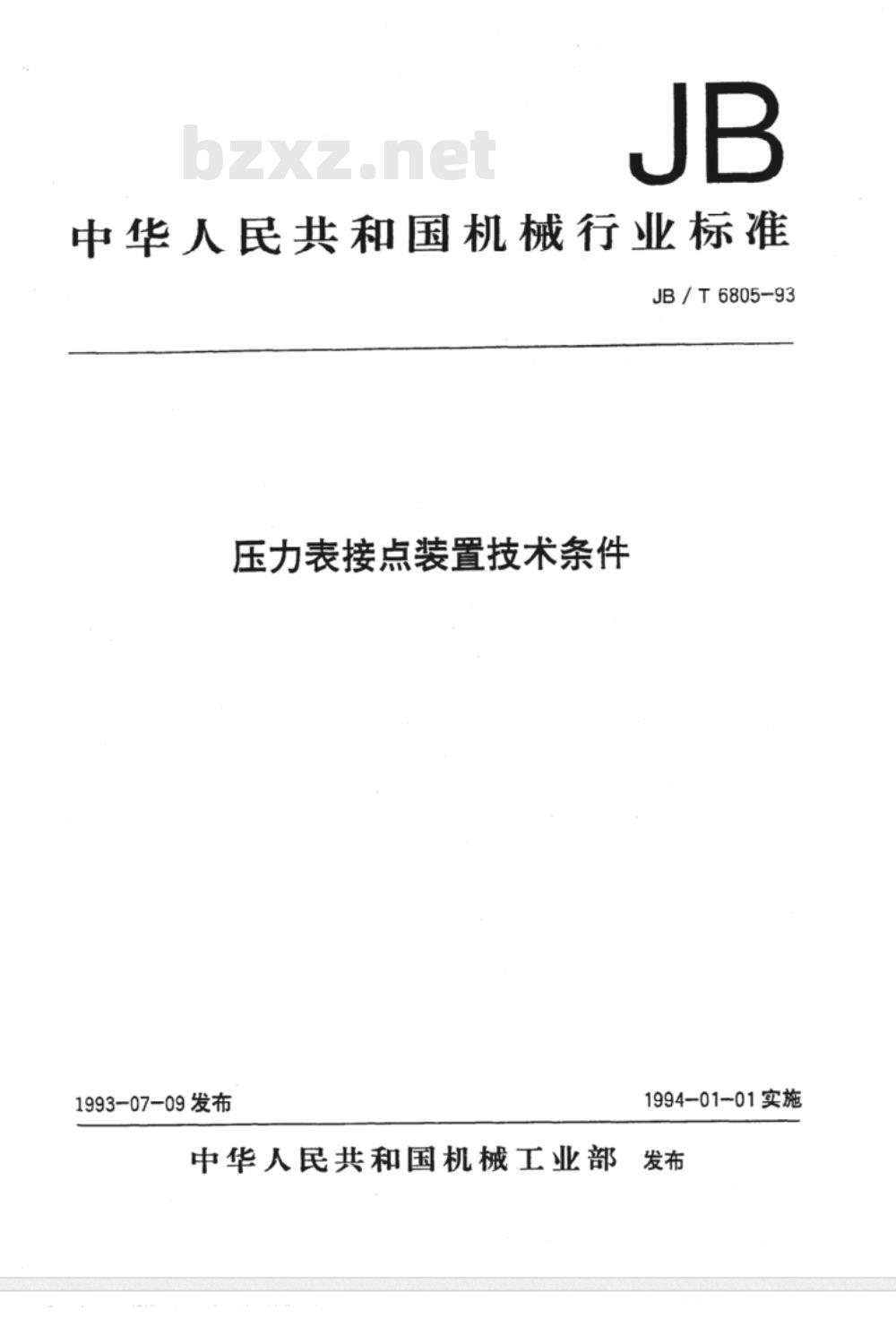

【机械行业标准(JB)】 压力表接点装置 技术条件

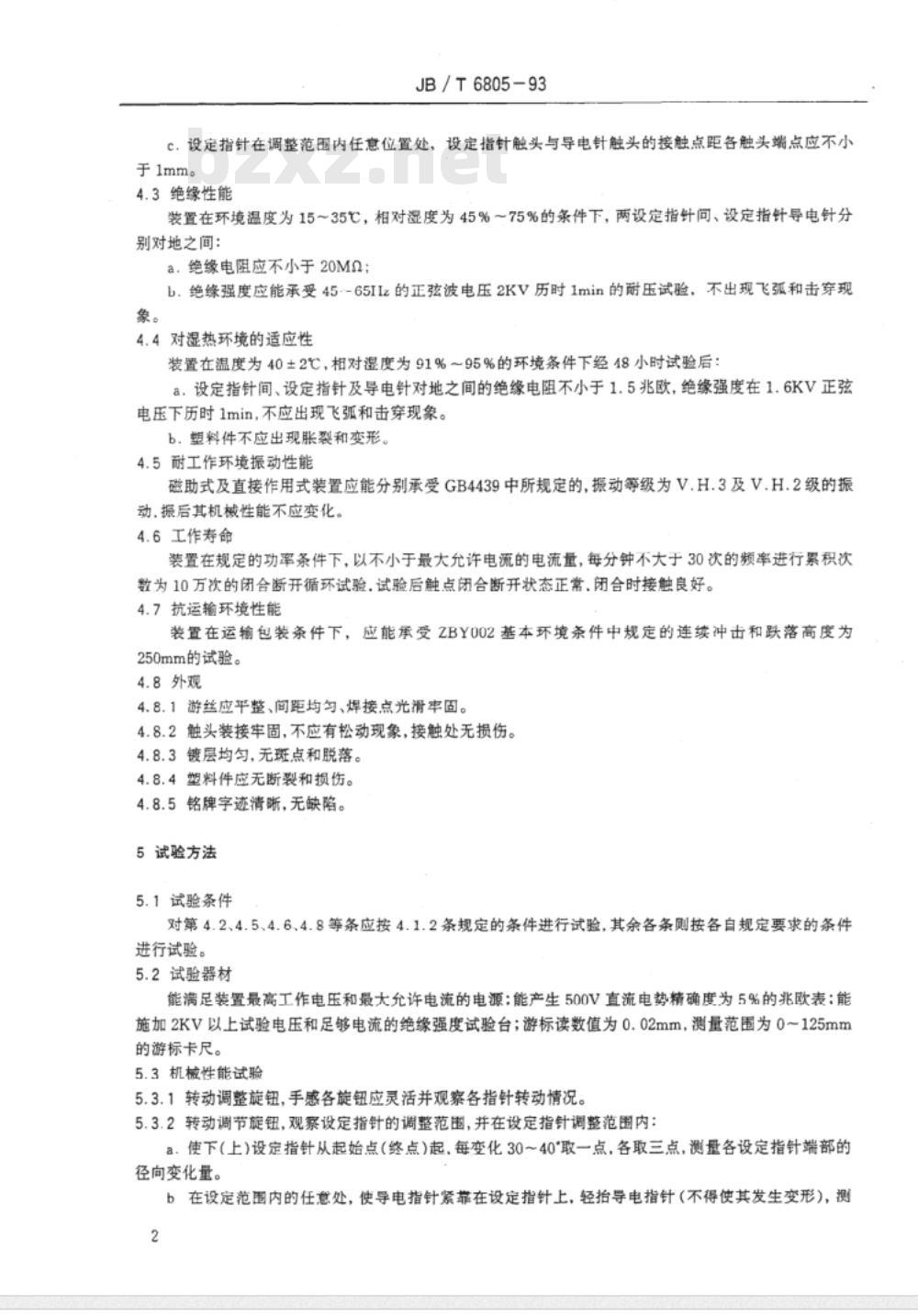

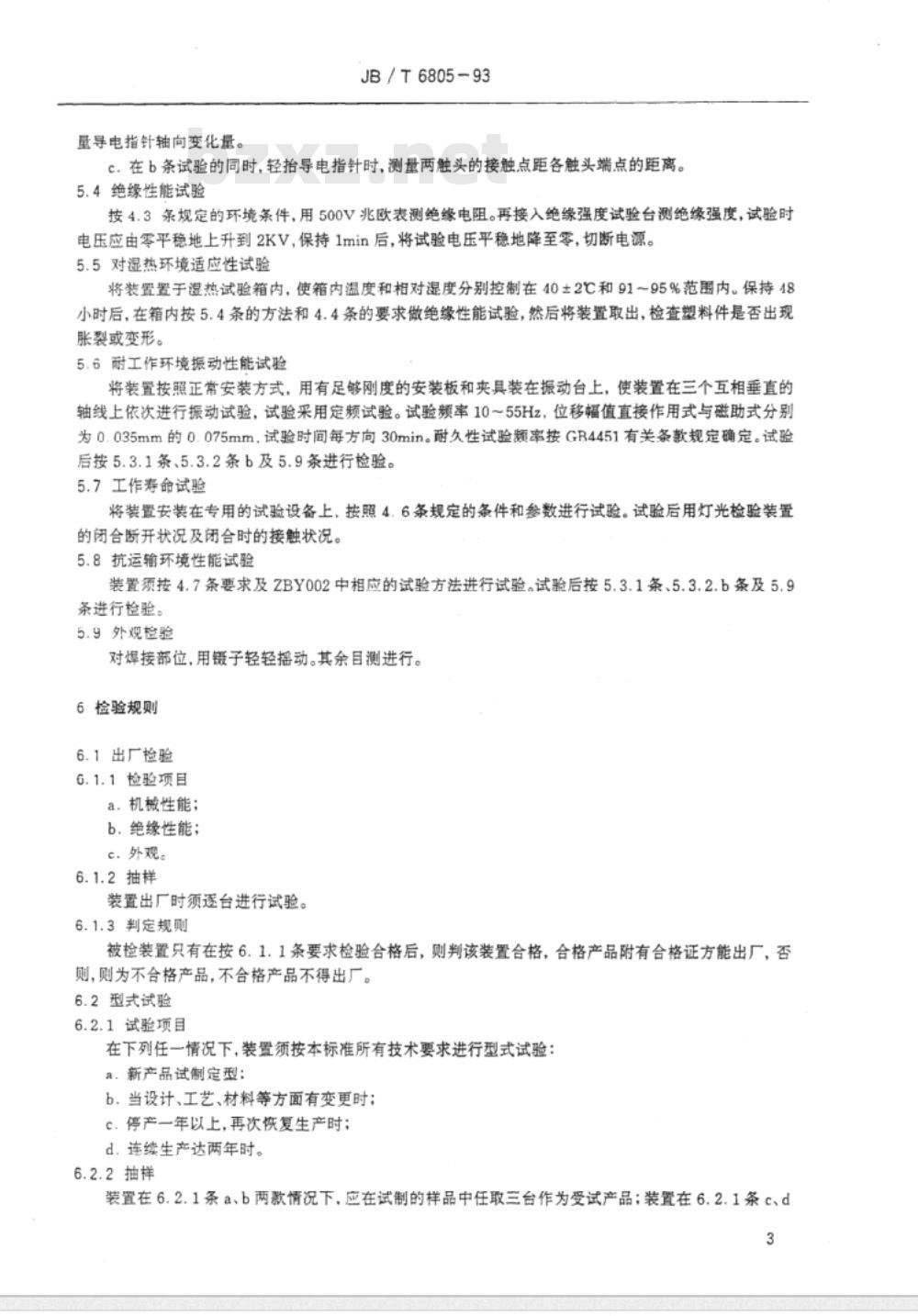

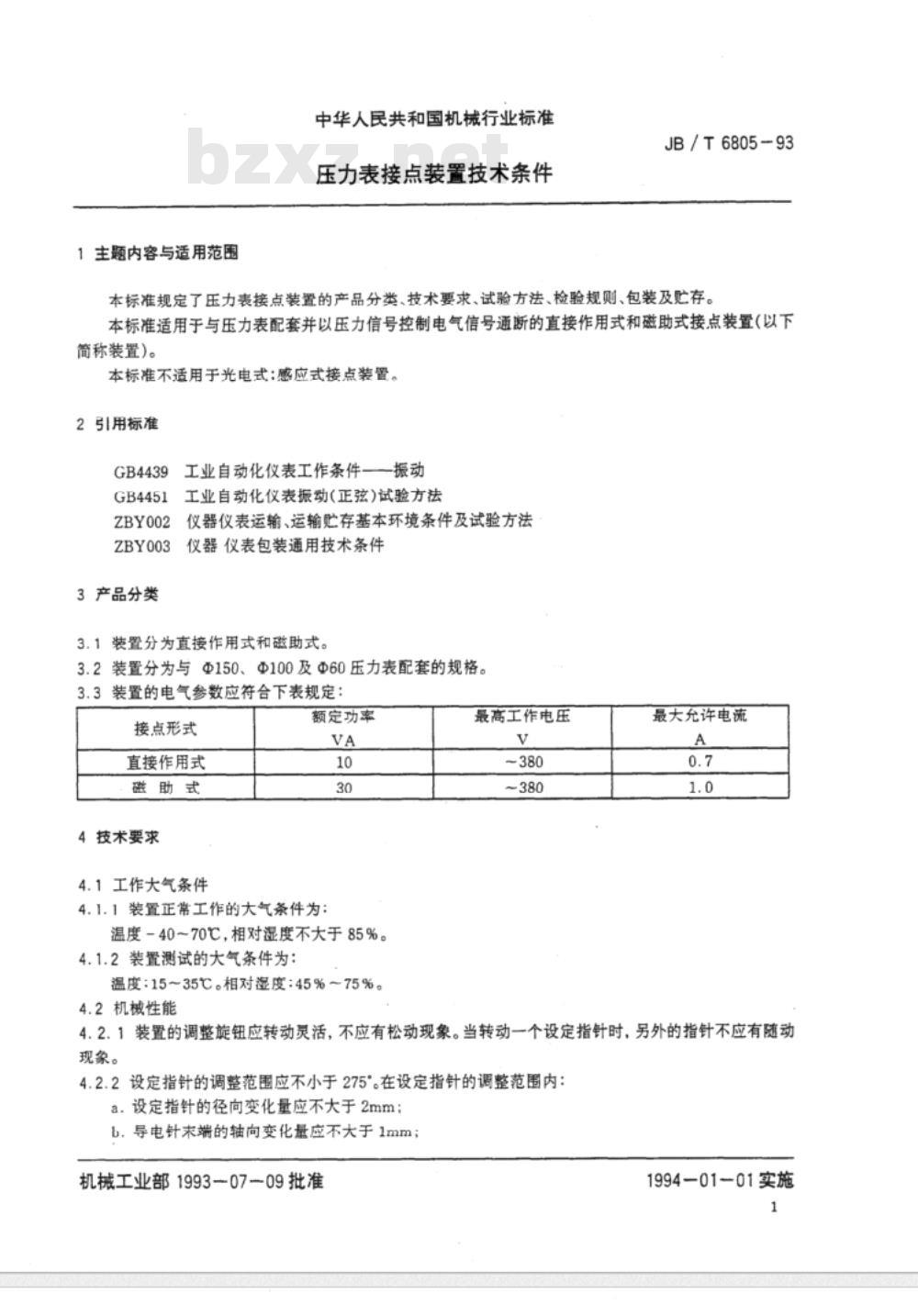

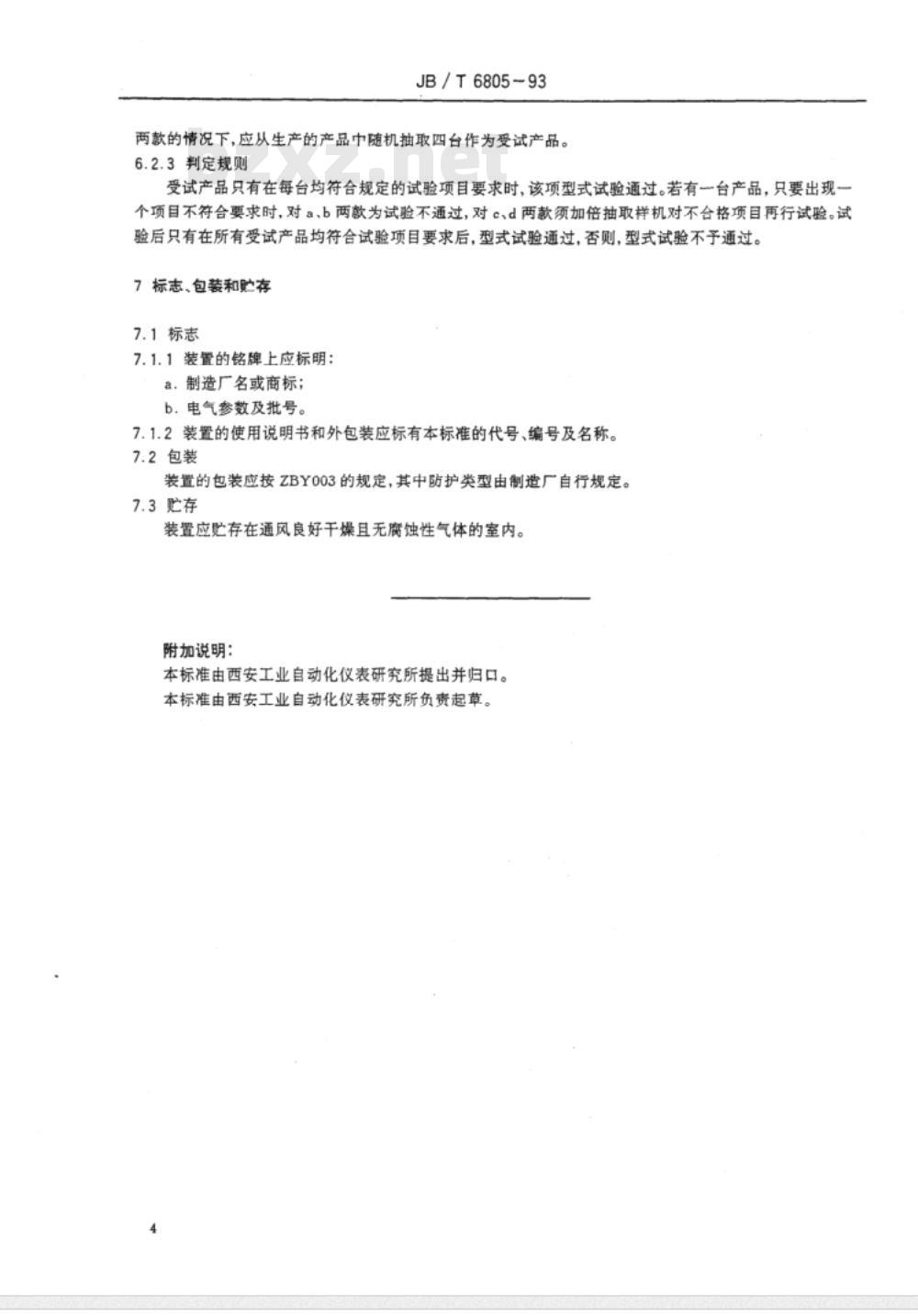

JB/T6805-93 压力表接点装置技术条件 中华人民共和国机械工业部发布 1 范围 本标准规定了压力表接点装置的产品分类、技术要求、试验方法、检验规则、包装及贮存。适用于与压力表配套，并以压力信号控制电气信号通断的直接作用式和磁助式接点装置（以下简称装置）。本标准不适用于光电式和感应式接点装置。 2 规范性引用文件 本标准引用以下文件：GB4439、GB4451、ZBY002、ZBY003。 3 产品分类 3.1 装置分为直接作用式和磁助式。 3.2 装置规格与Φ150、Φ100及Φ60压力表配套。 3.3 装置电气参数： - 直接作用式：额定功率10 VA，最高工作电压~380 V，最大允许电流0.7 A。 - 磁助式：额定功率30 VA，最高工作电压~380 V，最大允许电流1.0 A。 4 技术要求 4.1 工作大气条件 4.1.1 装置正常工作条件：温度-40~70℃，相对湿度不大于85%。 4.1.2 装置测试条件：温度15~35℃，相对湿度45%~75%。 4.2 机械性能 4.2.1 调整旋钮应转动灵活，不应有松动。转动一个设定指针时，其他指针不应随动。 4.2.2 设定指针调整范围不小于275°。在调整范围内： a. 设定指针径向变化量不大于2 mm； b. 导电针末端轴向变化量不大于1 mm； c. 设定指针在任意位置处，触点接触点距端点不小于1 mm。 4.3 绝缘性能 装置在温度15~35℃、相对湿度45%~75%的条件下，两设定指针之间及指针与导电针对地： a. 绝缘电阻不小于20 MΩ； b. 绝缘强度承受2 kV正弦波历时1 min，试验中不得飞弧或击穿。 4.4 湿热环境适应性 装置在40±2℃、相对湿度91%~95%下经48小时试验后： a. 设定指针间及指针与导电针对地绝缘电阻不小于1.5 MΩ，绝缘强度在1.6 kV正弦电压下历时1 min，不出现飞弧或击穿； b. 塑料件不得胀裂或变形。 4.5 耐工作环境振动 装置应能承受GB4439中规定的振动等级：磁助式V.H.3、直接作用式V.H.2，振后机械性能不应变化。 4.6 工作寿命 在规定功率条件下，以不大于最大允许电流，每分钟不超过30次频率，进行10万次闭合断开循环试验，触点闭合状态正常，接触良好。 4.7 抗运输环境性能 装置在运输包装条件下，应能承受ZBY002中规定的连续冲击和250 mm跌落试验。 4.8 外观 4.8.1 游丝平整、间距均匀、焊接点光滑。 4.8.2 触头装接牢固，无松动，接触处无损伤。 4.8.3 镀层均匀，无斑点或脱落。 4.8.4 塑料件无断裂或损伤。 4.8.5 铭牌字迹清晰，无缺陷。 5 试验方法 5.1 试验条件 第4.2、4.5、4.6、4.8条按4.1.2条条件试验，其余按各条规定条件试验。 5.2 试验器材 - 能满足装置最高工作电压和最大允许电流的电源 - 可产生500 V直流电势、精度5%的兆欧表 - 可施加2 kV以上试验电压的绝缘强度试验台 - 游标读数值0.02 mm，测量范围0~125 mm的游标卡尺 5.3 机械性能试验 5.3.1 旋转调整旋钮，手感灵活并观察指针转动。 5.3.2 在设定指针调整范围内： a. 每变化30~40°取三点测量端部径向变化量； b. 导电针紧靠设定指针，轻抬测量轴向变化量； c. 测量触头接触点距端点距离。 5.4 绝缘性能试验 按4.3条环境条件，用500 V兆欧表测绝缘电阻，再用绝缘强度试验台施加2 kV电压，保持1 min后平稳降至零，切断电源。 5.5 湿热环境适应性试验 装置置于湿热环境条件下进行规定时间试验，检测绝缘电阻、绝缘强度及塑料件情况。
