【机械行业标准(JB)】 管道式离心泵 型式与基本参数

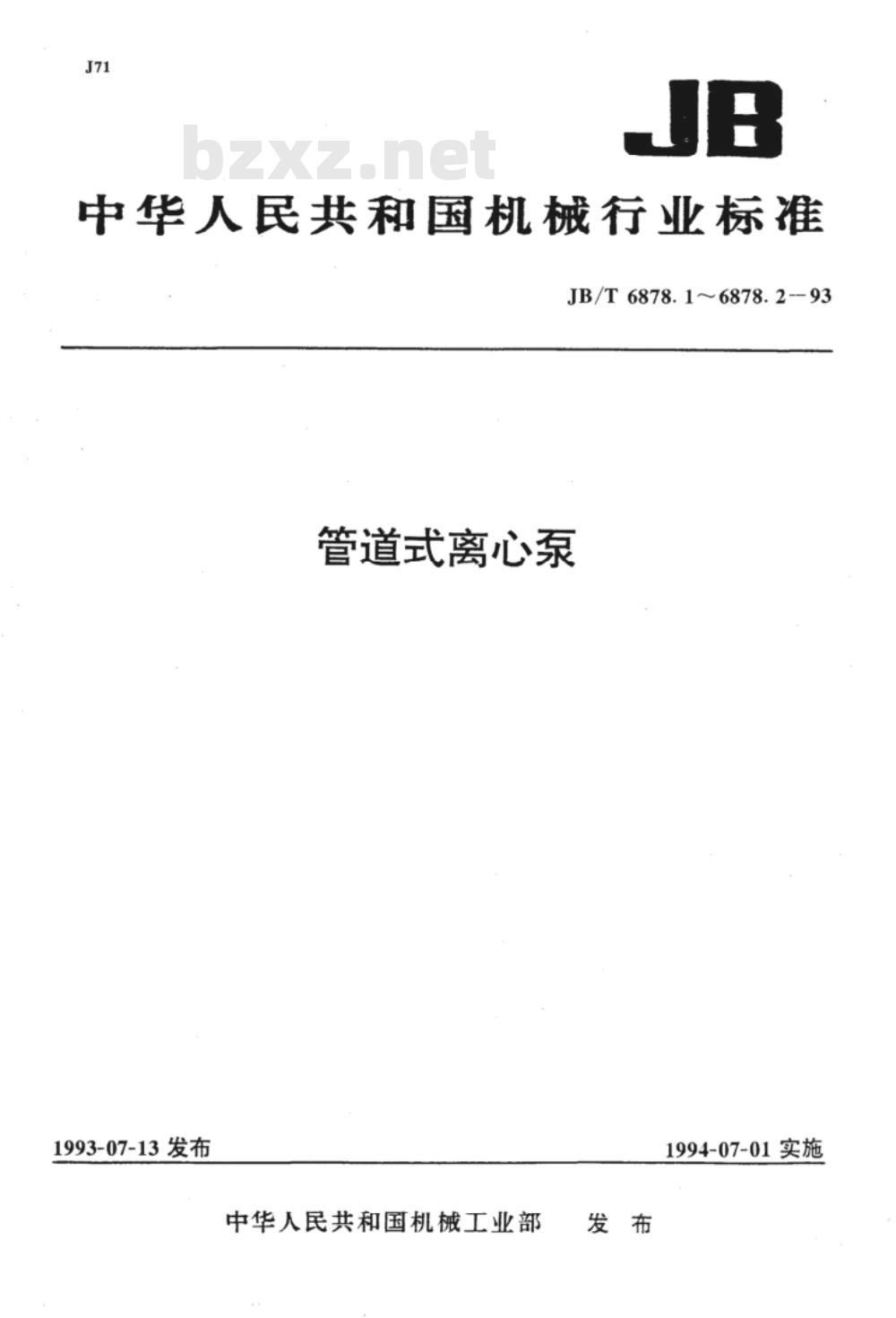

中华人民共和国机械行业标准
JB/T6878.1~6878.2--93
管道式离心泵
1993-07-13发布
中华人民共和国机械工业部
1994-07-01实施
管道式离心泵
JB/T6878.1—93
管道式离心泵
JB/T 6878.2-93
型式与基本参数
技术条件

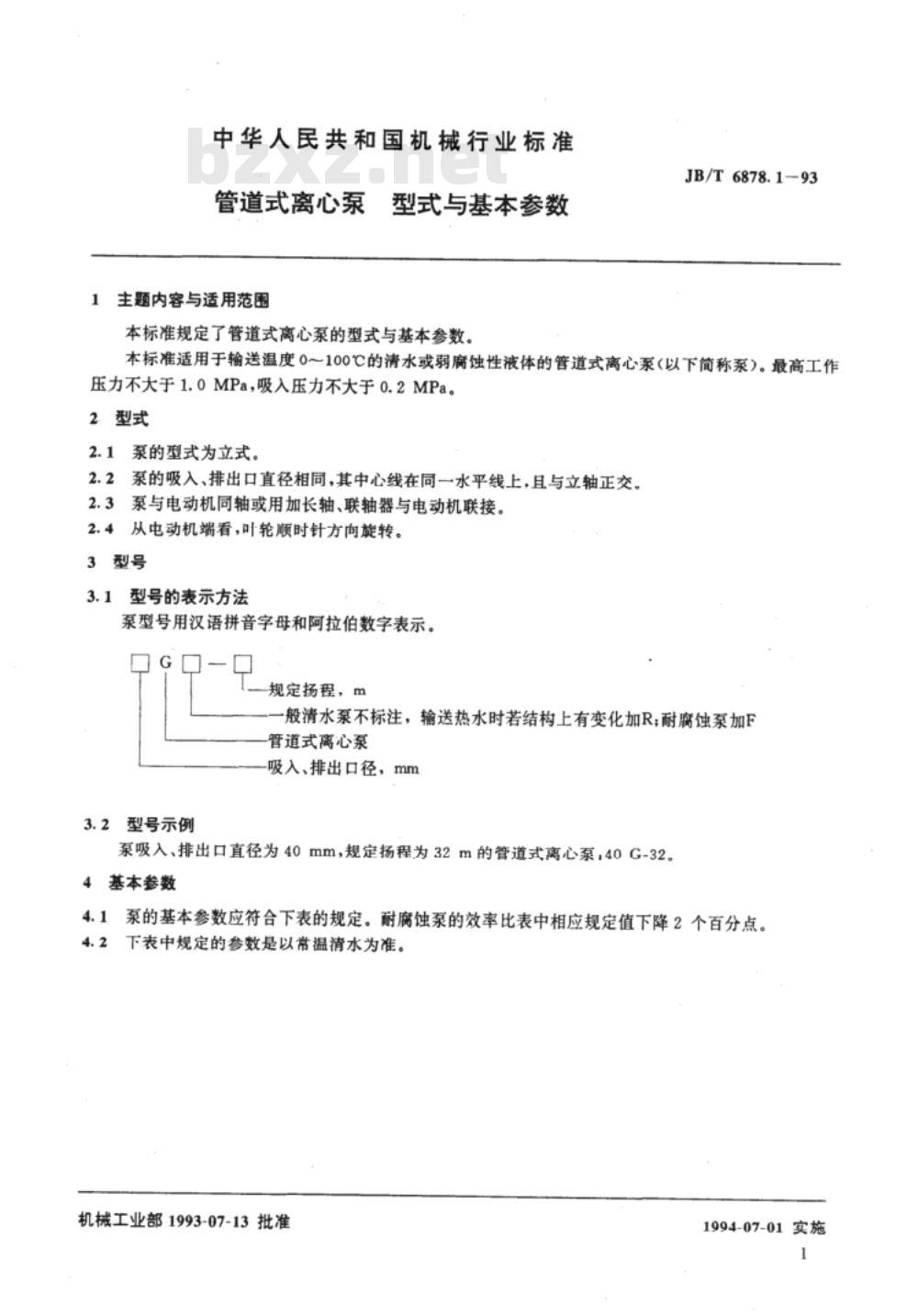

中华人民共和国机械行业标准
管道式离心泵
1主题内容与适用范围
型式与基本参数
本标准规定了管道式离心泵的型式与基本参数。JB/T6878.1-93
本标准适用于输送温度0～100℃的清水或弱腐蚀性液体的管道式离心泵（以下简称泵）。最高工作压力不大于1.0MPa，吸入压力不大于0.2MPa。2.型式
2.1泵的型式为立式。
2.2泵的吸入、排出口直径相同，其中心线在同一水平线上，且与立轴正交。2.3泵与电动机同轴或用加长轴、联轴器与电动机联接、2.4从电动机端看，叶轮顺时针方向旋转。3型号
3.1型号的表示方法
泵型号用汉语拼音字母和阿拉伯数字表示。规定扬程，m
般清水泵不标注，输送热水时若结构上有变化加R；耐腐蚀泵加F管道式离心泵
吸入、排出口径，mm
3.2型号示例
泵吸入、排出口直径为40mm，规定扬程为32m的管道式离心泵，40G-32。4基本参数
4.1泵的基本参数应符合下表的规定。耐腐蚀泵的效率比表中相应规定值下降2个百分点。4.2下表中规定的参数是以常温清水为准。机械工业部1993-07-13批准
1994-07-01实施
20G-20
25G-20
25G-32
32G-20
32G-32
32G-50
40G-20
40G-32
40G-50
40G-80
50G-20
50G-32
50G-50
50G-80
65G-20
65G-32
65G-50
65G-80
进出口直径
JB/T6878.1-93

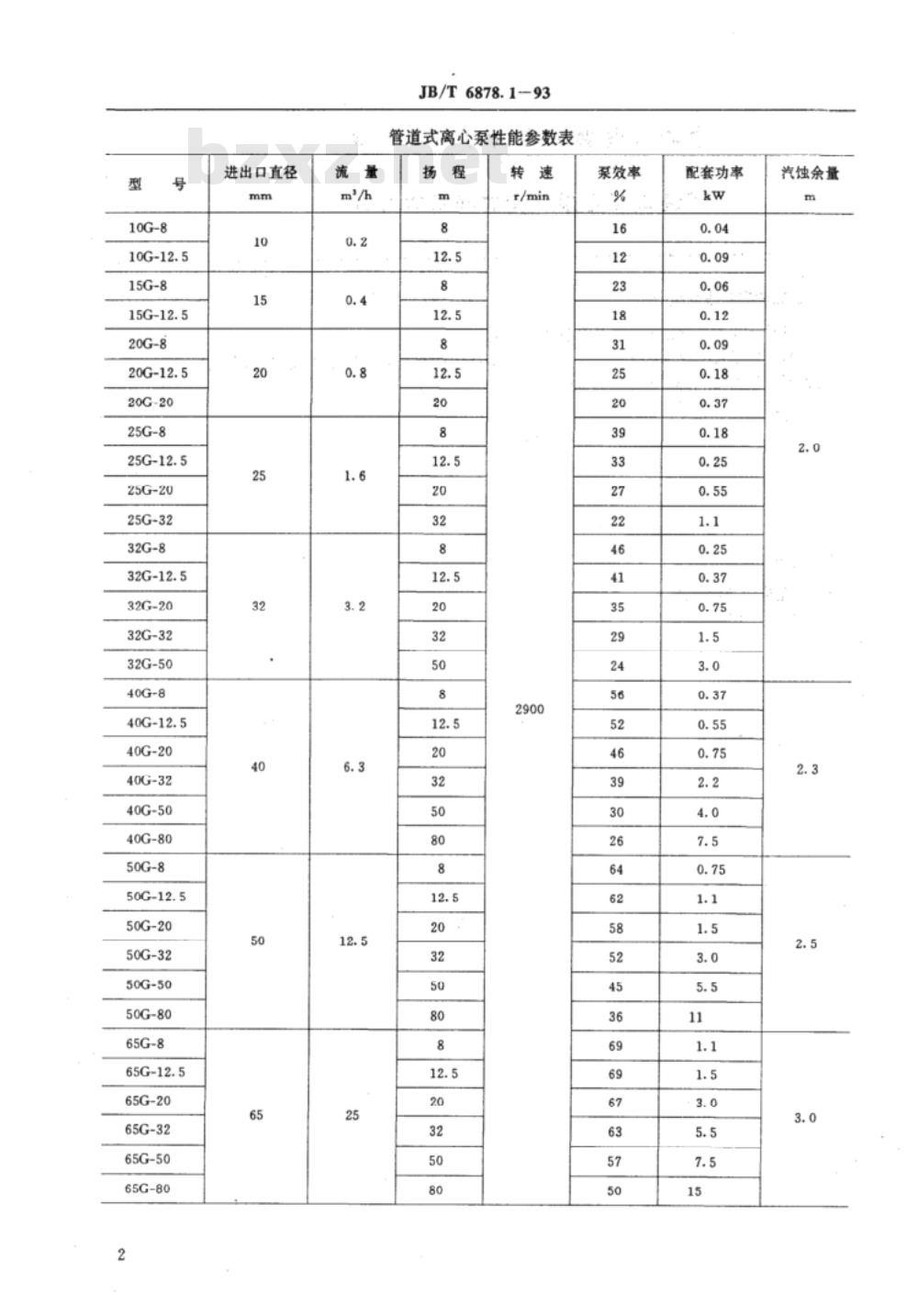

管道式离心泵性能参数表
泵效率
配套功率
汽蚀余量

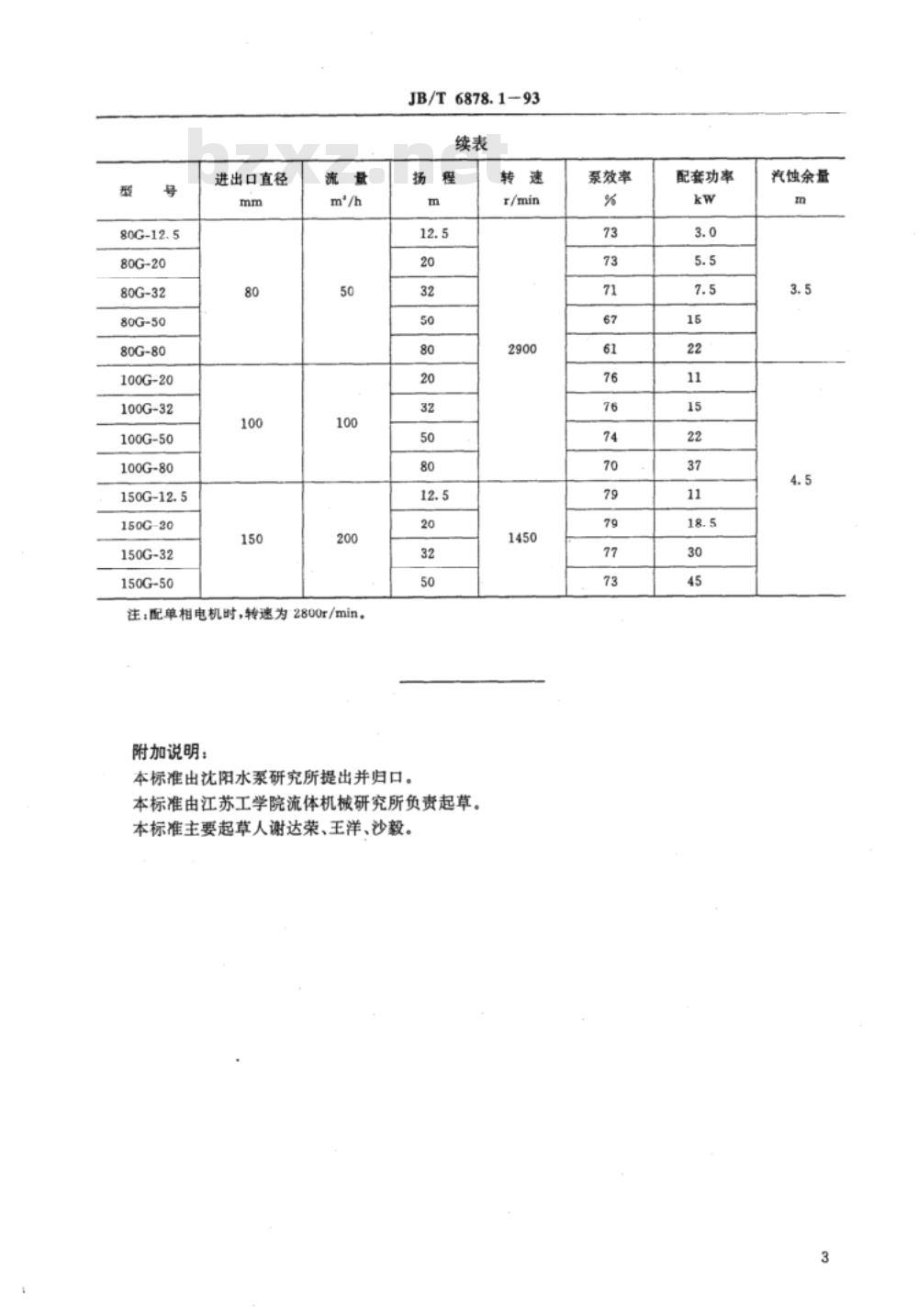

80G-20
80G-32
80G-50
80G-80
100G-20
100G-32bzxz.net
100G-50
100G-80
150G-12.5
150G-30
150G-32
150G-50
进出口直径
注：配单相电机时，转速为2800r/min。附加说明：
JB/T 6878.193
本标准由沈阳水泵研究所提出并归口。本标准由江苏工学院流体机械研究所负责起草。本标准主要起草人谢达荣、王洋、沙毅。转速
泵效率
配套功率
汽蚀余量
