【机械行业标准(JB)】 管道式离心泵 技术条件

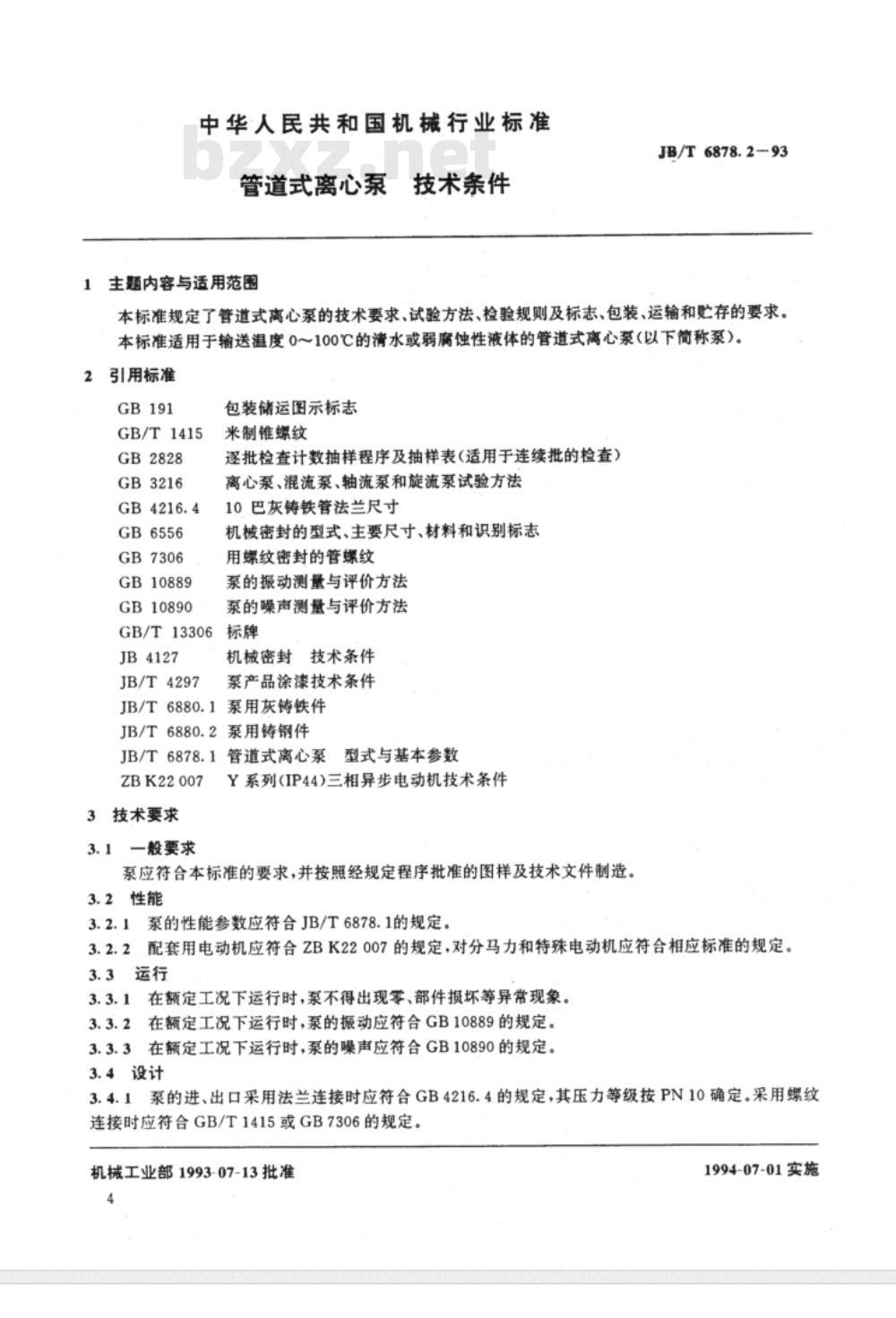

JB/T6878.2-93 管道式离心泵技术条件 1 主题内容与适用范围 本标准规定了管道式离心泵的技术要求、试验方法、检验规则及标志、包装、运输和贮存要求。本标准适用于输送温度0～100℃的清水或弱腐蚀性液体的管道式离心泵（以下简称泵）。 2 引用标准 标准引用了GB191、GB/T1415、GB2828、GB3216、GB4216.4、GB6556、GB7306、GB10889、GB10890、GB/T13306、JB4127、JB/T4297、JB/T6880.1、JB/T6880.2、ZBK22007等国家及行业标准。 3 技术要求 3.1 一般要求 泵应符合本标准的要求，并按照经批准的图样及技术文件制造。 3.2 性能 3.2.1 泵的性能参数应符合JB/T6878.1的规定。 3.2.2 配套电动机应符合ZBK22007的规定，对于分马力和特殊电动机应符合相应标准的规定。 3.3 运行 3.3.1 在额定工况下运行时，泵不得出现零件损坏等异常现象。 3.3.2 振动应符合GB10889的规定。 3.3.3 噪声应符合GB10890的规定。 3.4 设计 3.4.1 进、出口法兰连接应符合GB4216.4规定，压力等级按PN10确定；螺纹连接应符合GB/T1415或GB7306规定。 3.4.2 承受压力的零部件应进行水压试验，试验压力为规定工作压力的1.5倍，保压5分钟不得有渗漏等缺陷。 3.4.3 泵与电动机同轴或采用加长轴及联轴器联接，轴应有足够的强度和刚性。 3.4.4 叶轮应作静平衡试验，允许不平衡力矩按公式计算，当允许不平衡质量小于3 g时，振动符合规定，可按3 g计。 3.4.5 密封环与叶轮间运转间隙按表1选取。 3.4.6 机械密封应符合GB6556和JB4127的规定。 3.5 材料 泵主要零部件材料应符合表2规定，耐腐蚀泵材质由供需双方协商确定。 3.6 装配与外观质量 零部件检验合格后方可装配。紧固件应连接可靠，装配后的泵应转动灵活，无卡阻现象。泵的涂漆应符合JB/T4297的规定。 3.7 安全 机组应有电动机接地措施，泵和电动机之间应有可靠防水措施。 4 试验方法 4.1 性能试验按GB3216 C级规定进行。 4.2 振动测量按GB10889规定。 4.3 噪声测量按GB10890规定。 5 检验规则 5.1 出厂检验 5.1.1 除GB3216规定外，还应检验外观、装配质量及安全措施。成批生产泵应按GB2828规定抽样检验，抽样方法由供需双方协商。 5.2 型式检验 5.2.1 型式检验项目包括性能、振动、噪声及安全措施等，具体方法按标准规定执行。
