【机械行业标准(JB)】泵用抗磨白口铸铁件

本网站发布时间： 2024-07-14 17:22:29

JB/T6880.3-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 6880.3-1993
标准名称：
泵用抗磨白口铸铁件
标准类别：
机械行业标准(JB)
英文名称：
Wear-resistant white iron castings for pumps
标准状态：
现行
发布日期：
1993-07-13
实施日期：
1994-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
2.32 MB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用机械与设备>>J71泵

关联标准

出版信息

出版社：
机械工业出版社
页数：
8 页
标准价格：
14.0 元
出版日期：
1994-06-01

其他信息

起草人：
张崇恩
起草单位：
石家庄水泵厂
提出单位：
沈阳水泵研究所
发布部门：
中华人民共和国机械工业部
相关标签：
泵用铸铁件

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了泵用抗磨白口铸铁件牌号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于砂型铸造的离主泵、往复泵铸件。 JB/T 6880.3-1993 泵用抗磨白口铸铁件 JB/T6880.3-1993

标准内容

部分标准内容：

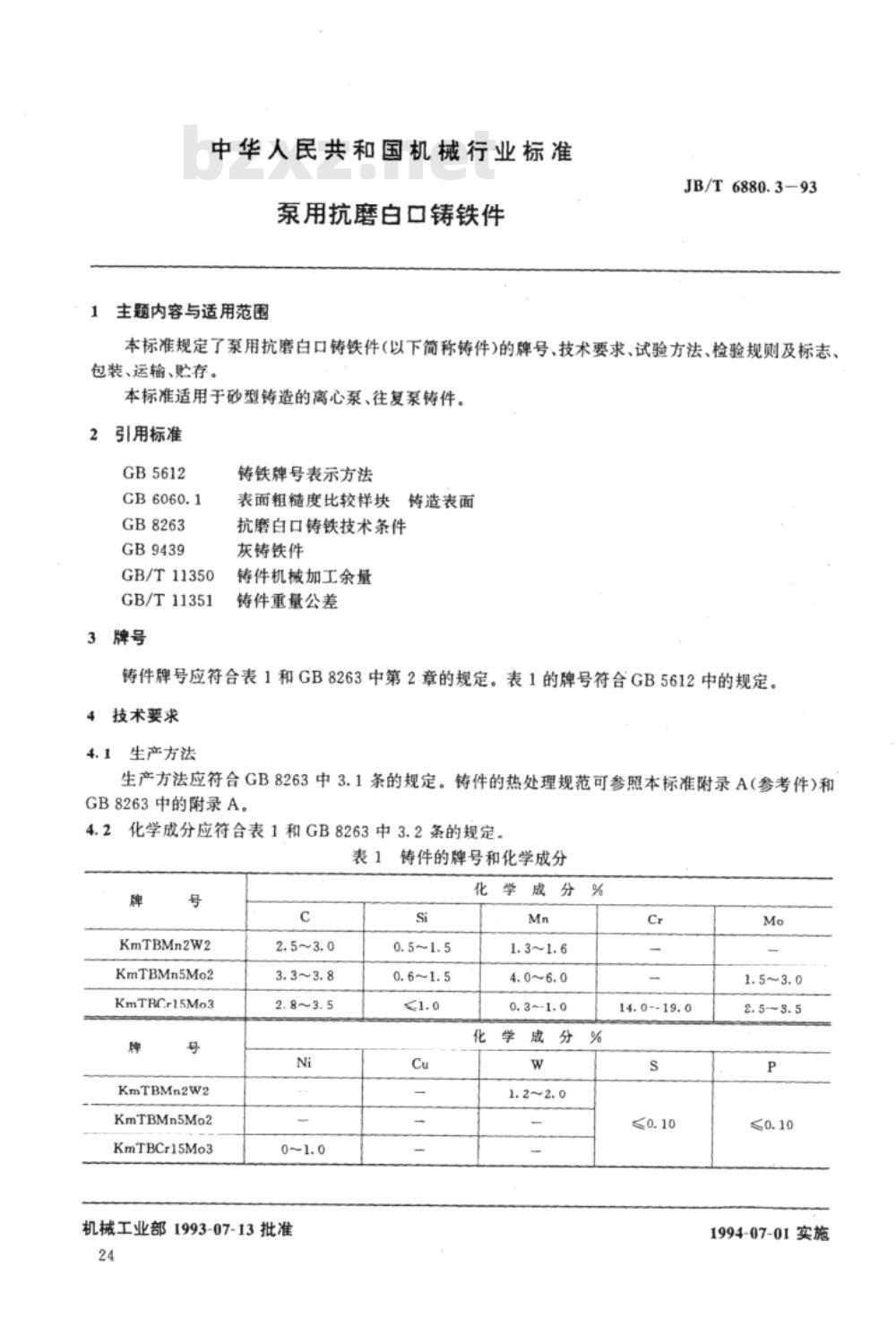

中华人民共和国机械行业标准
泵用抗磨白口铸铁件

1 主题内容与适用范围
本标准规定了泵用抗磨白口铸铁件（以下简称铸件）的牌号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于砂型铸造的离心泵、往复泵铸件。

2 规范性引用文件
GB5612
GB6060.1
GB8263
GB9439
GB/T11350
GB/T11351

3 牌号
铸铁牌号应符合表1和GB8263第2章的规定，表1牌号符合GB5612规定。

4 技术要求
4.1 生产方法
生产方法应符合GB8263第3.1条规定。铸件的热处理规范可参照本标准附录A和GB8263附录A。

4.2 化学成分
应符合表1和GB8263第3.2条规定。
表1 铸件牌号与化学成分（%）
牌号: KmTBMn2W2, KmTBMn5Mo2, KmTBCr15Mo3
C: 2.5~3.0, 3.3~3.8, 2.8~3.5
Si: 0.5~1.5, 0.6~1.5, 1.0
Mn: 1.3~1.6, 4.0~6.0, 0.3~1.0
W: 1.2~2.0, —, —
Cr: —, —, 14.0~19.0
Ni: 0~1.0, —, —
Mo: —, 1.5~3.0, 2.5~3.5
S: ≤0.10, ≤0.10, ≤0.10
P: ≤0.10, ≤0.10, ≤0.10

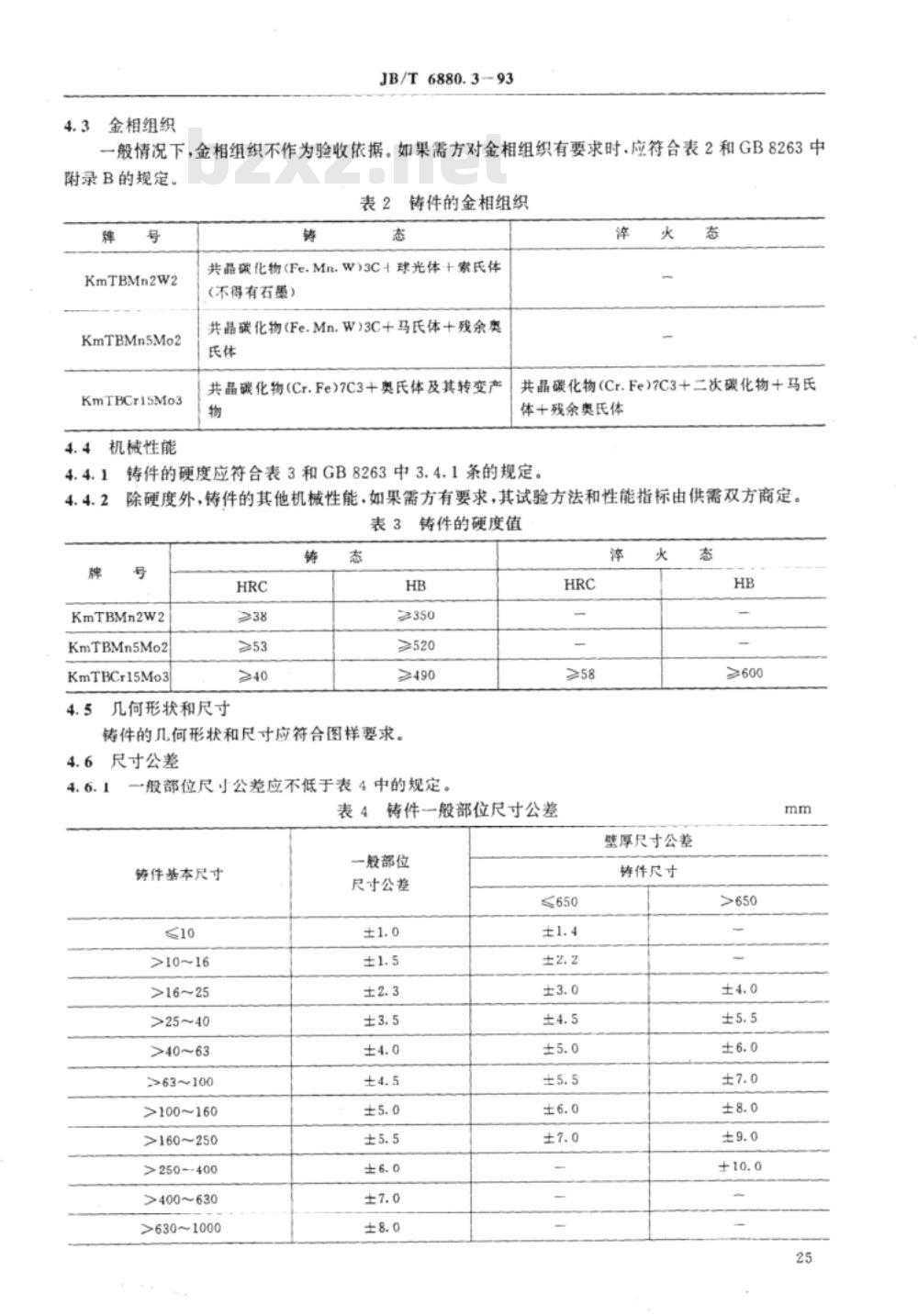

4.3 金相组织
一般情况下金相组织不作为验收依据，如需方要求，应符合表2和GB8263附录B。

4.4 机械性能
铸件硬度应符合表3和GB8263第3.4.1条规定。其他机械性能如需方要求，由供需双方商定试验方法和指标。
表3 铸件硬度值
KmTBMn2W2: HRC>38, HB≥350
KmTBMn5Mo2: HRC>53, HB≥520
KmTBCr15Mo3: HRC≥40, HB≥490bzxZ.net

4.5 几何形状和尺寸
铸件几何形状和尺寸应符合图样要求。

4.6 尺寸公差
4.6.1 一般部位尺寸公差应不低于表4。表4 铸件一般部位尺寸公差（mm）
基本尺寸≤10: ±1.0
>10~16: ±1.5
>16~25: ±2.3
>25~40: ±3.5
>40~63: ±4.0
>63~100: ±4.5
>100~160: ±5.0
>160~250: ±5.5
>250~400: ±6.0
>400~630: ±7.0
>630~1000: ±8.0
基本尺寸>1000时参照表4续表规定。

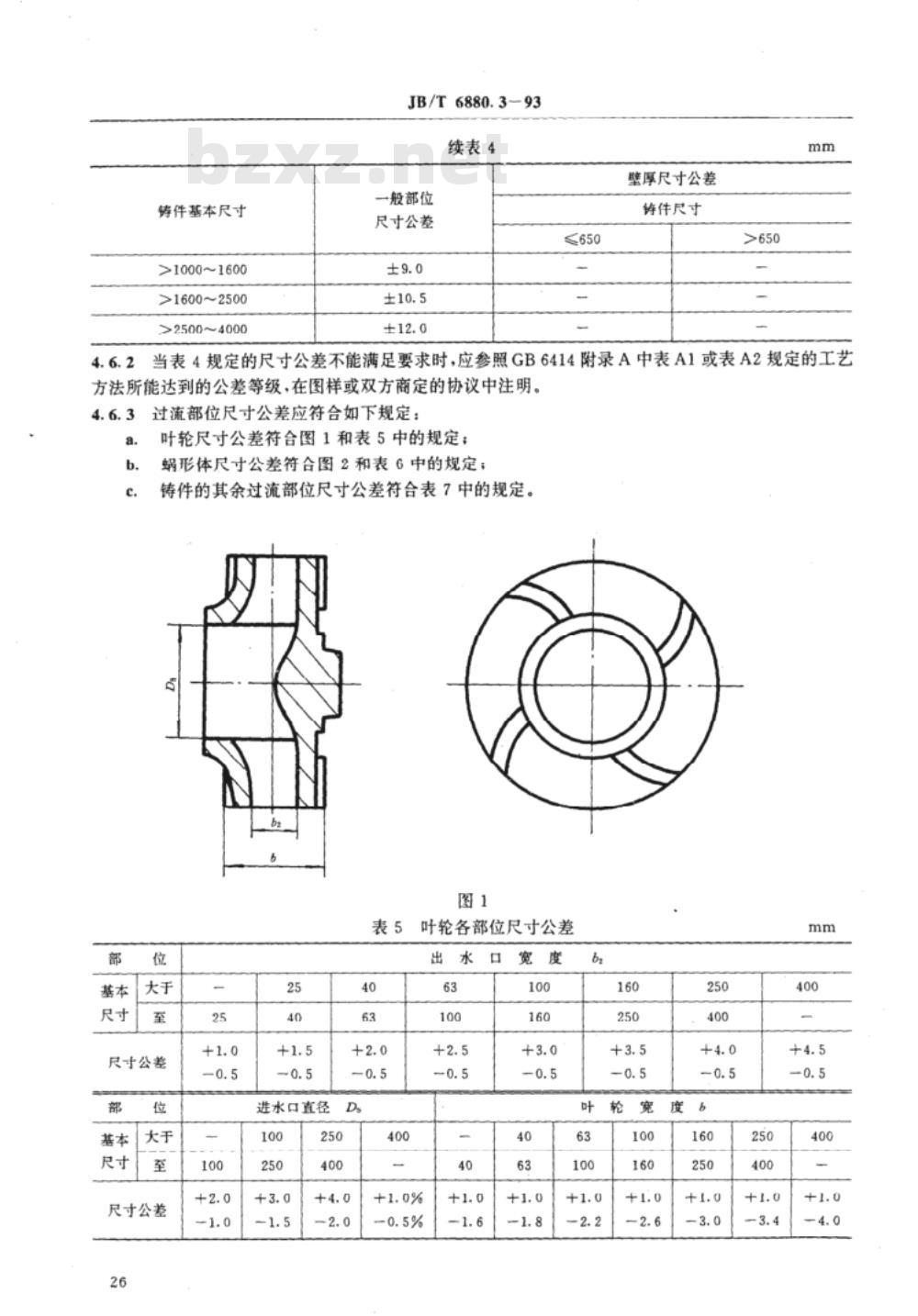

4.6.2 当表4尺寸公差不能满足要求时，可按GB6414附录A表A1或表A2工艺方法达到的公差等级，在图样或协议中注明。

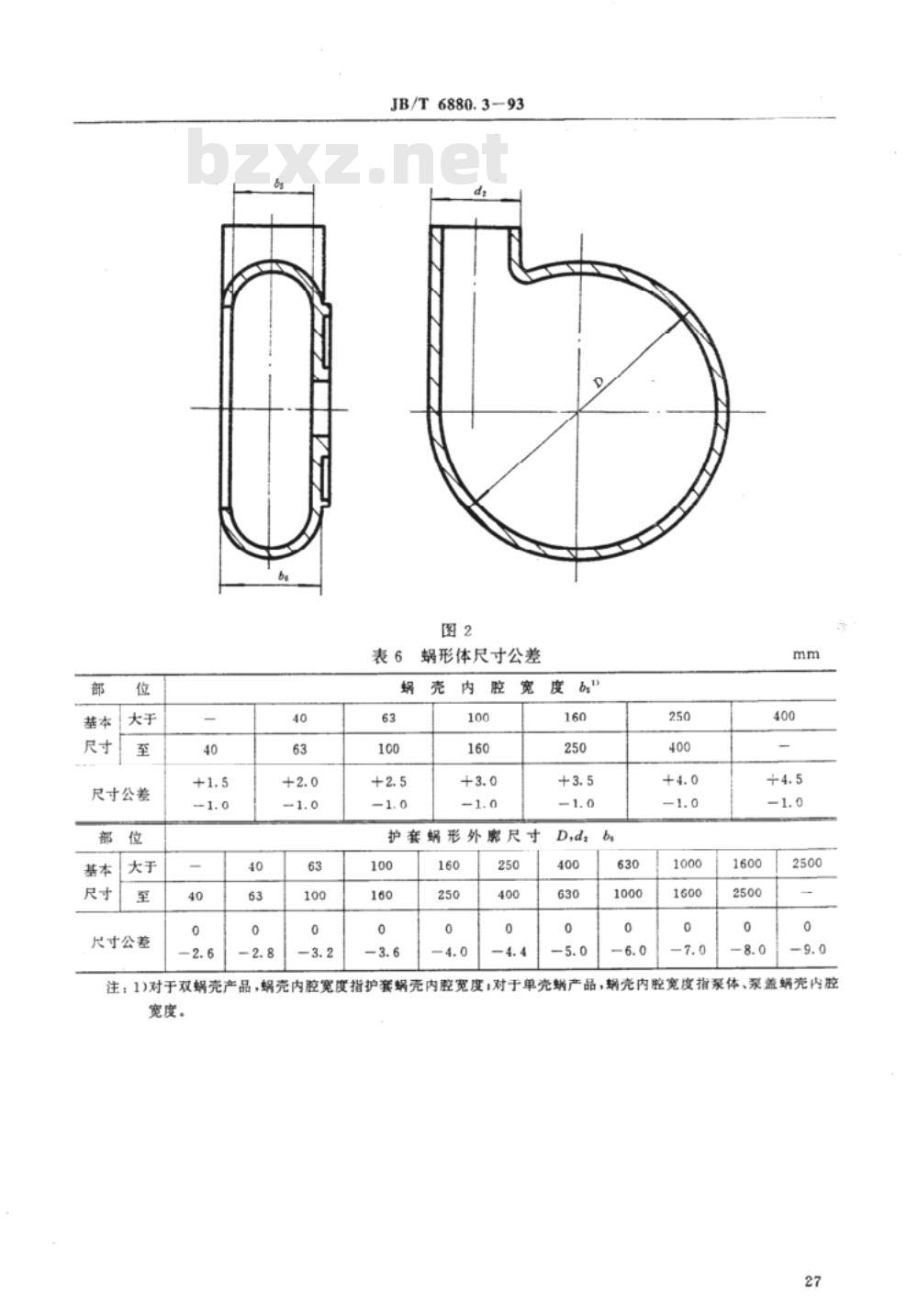

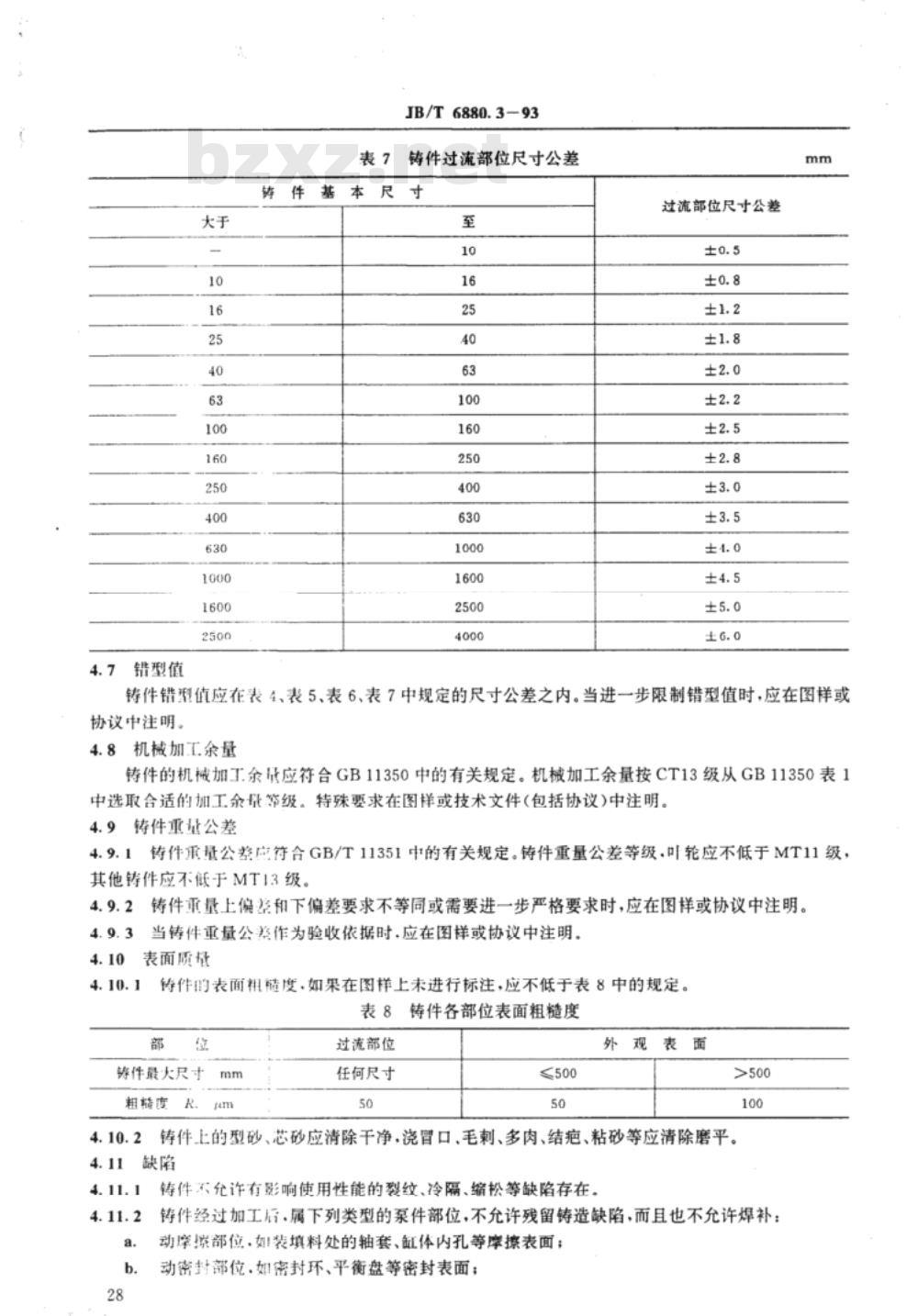

4.6.3 过流部位尺寸公差：叶轮尺寸按图1和表5，蜗形体尺寸按图2和表6，其余过流部位按表7规定。
