【机械行业标准(JB)】 通风机 圆形法兰尺寸

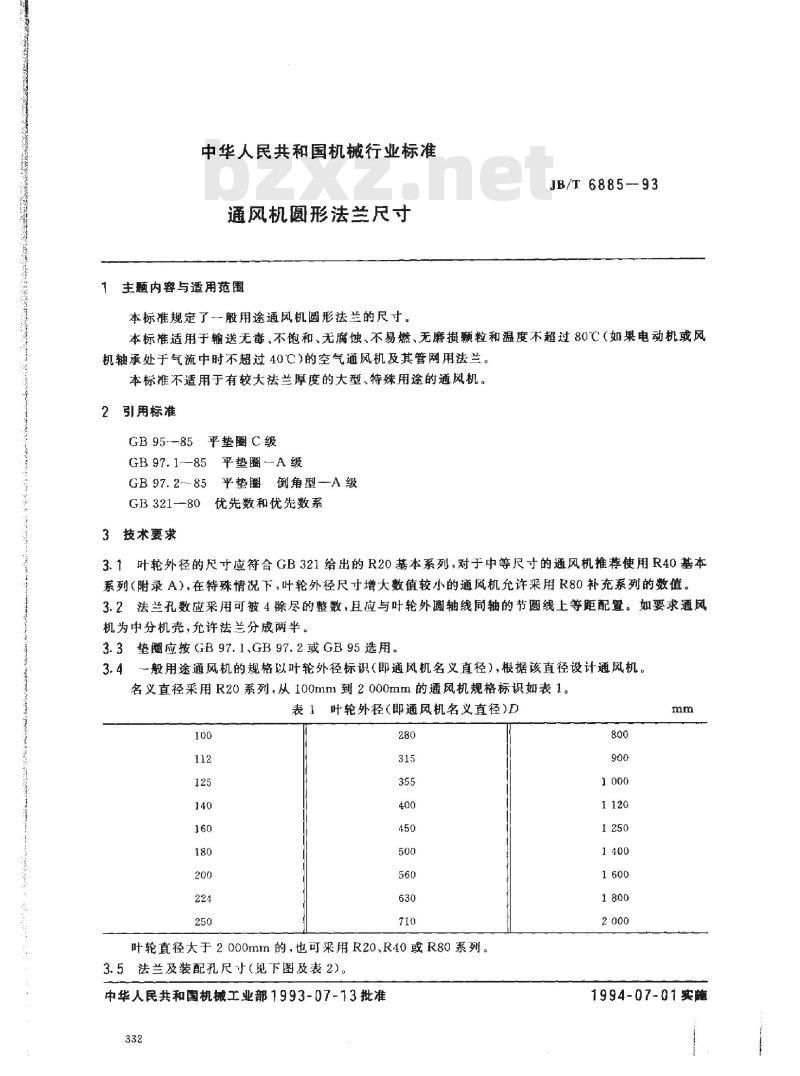

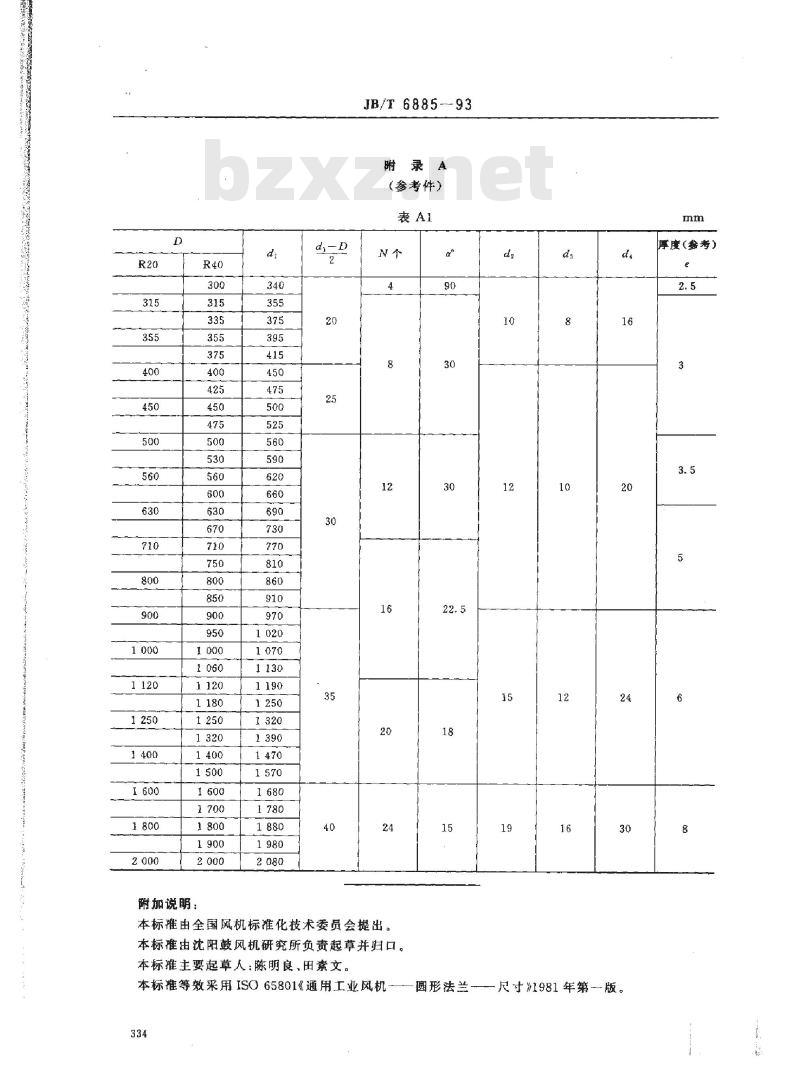

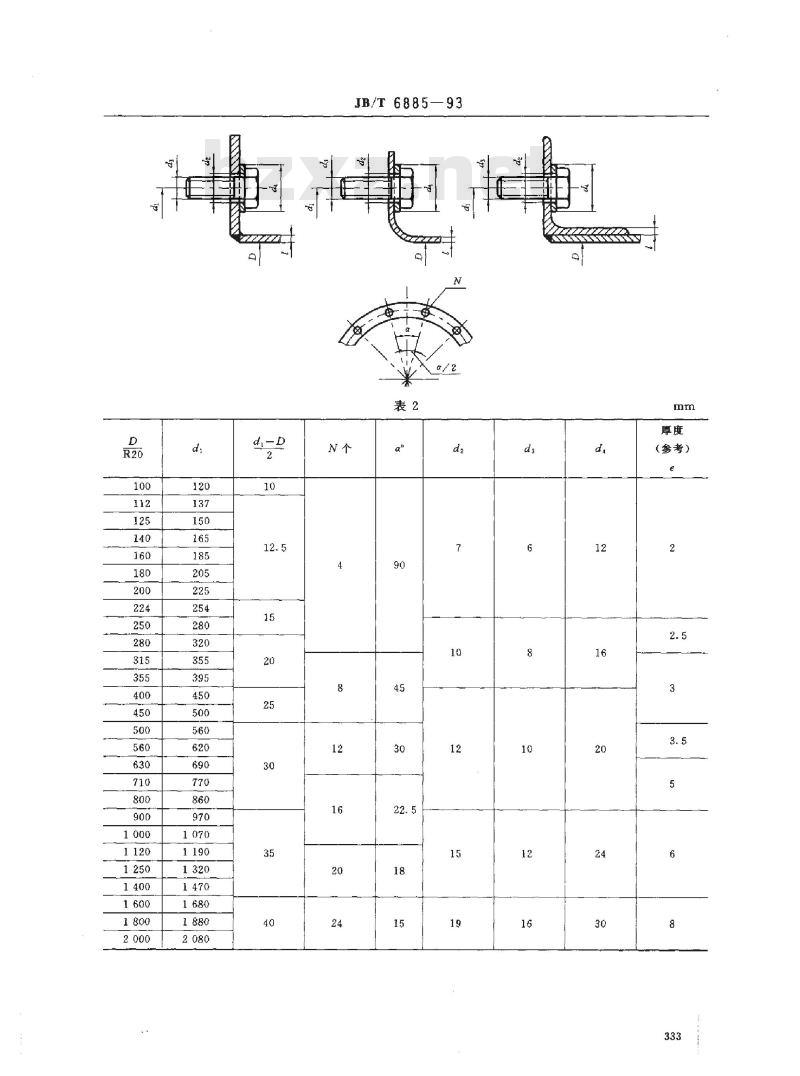

中华人民共和国机械行业标准 通风机圆形法兰尺寸 本标准规定了一般用途通风机圆形法兰的尺寸。JB/T 6885-93 本标准适用于输送无毒、不饱和、无腐蚀、不易燃、无磨损颗粒和温度不超过80℃（如果电动机或风机轴承处于气流中时不超过40℃）的空气通风机及其管网用法兰。本标准不适用于有较大法兰厚度的大型、特殊用途的通风机。 2 规范性引用文件 GB95-85 平垫圈C级 GB 97.185 平垫圈—A级 GB97.2-85 平垫圈倒角型-A级 GB321-80 优先数和优先数系 3 技术要求 3.1 叶轮外径的尺寸应符合GB321给出的R20基本系列，对于中等尺寸的通风机推荐使用R40基本系列（附录A），在特殊情况下，叶轮外径尺寸增大数值较小的通风机允许采用R80补充系列的数值。 3.2 法兰孔数应采用可被4除尽的整数，且应与叶轮外圆轴线同轴的节圆线上等距配置。如要求通风机为中分机壳，允许法兰分成两半。 3.3 垫圈应按GB97.1、GB97.2或GB95选用。 3.4 一般用途通风机的规格以叶轮外径标识（即通风机名义直径），根据该直径设计通风机。名义直径采用R20系列，从100mm到2000mm的通风机规格标识如表1所示。 3.5 法兰及装配孔尺寸（见下图及表2）。 表1 叶轮外径（即通风机名义直径） D100 112 125 140 160 180 200 224 250 280 315 355 400 450 500 560 630 710 叶轮直径大于2000mm的，也可采用R20、R40或R80系列。 表2 法兰及装配孔尺寸（mm） d 120 137 150 165 185 205 225 254 280 320 355 395 450 500 560 620 690 770 860 970 1070 1190 1320 1470 1680 1880 2080 d-p 2 10 12.5 15 20 25 30 35 40 N个 12 16 20 24 附录A（参考件）表A1 N个 8 12 16 20 24 本标准由全国风机标准化技术委员会提出，由沈阳鼓风机研究所负责起草并归口。本标准主要起草人：陈明良、田素文。本标准等效采用ISO 65801《通用工业风机》。
