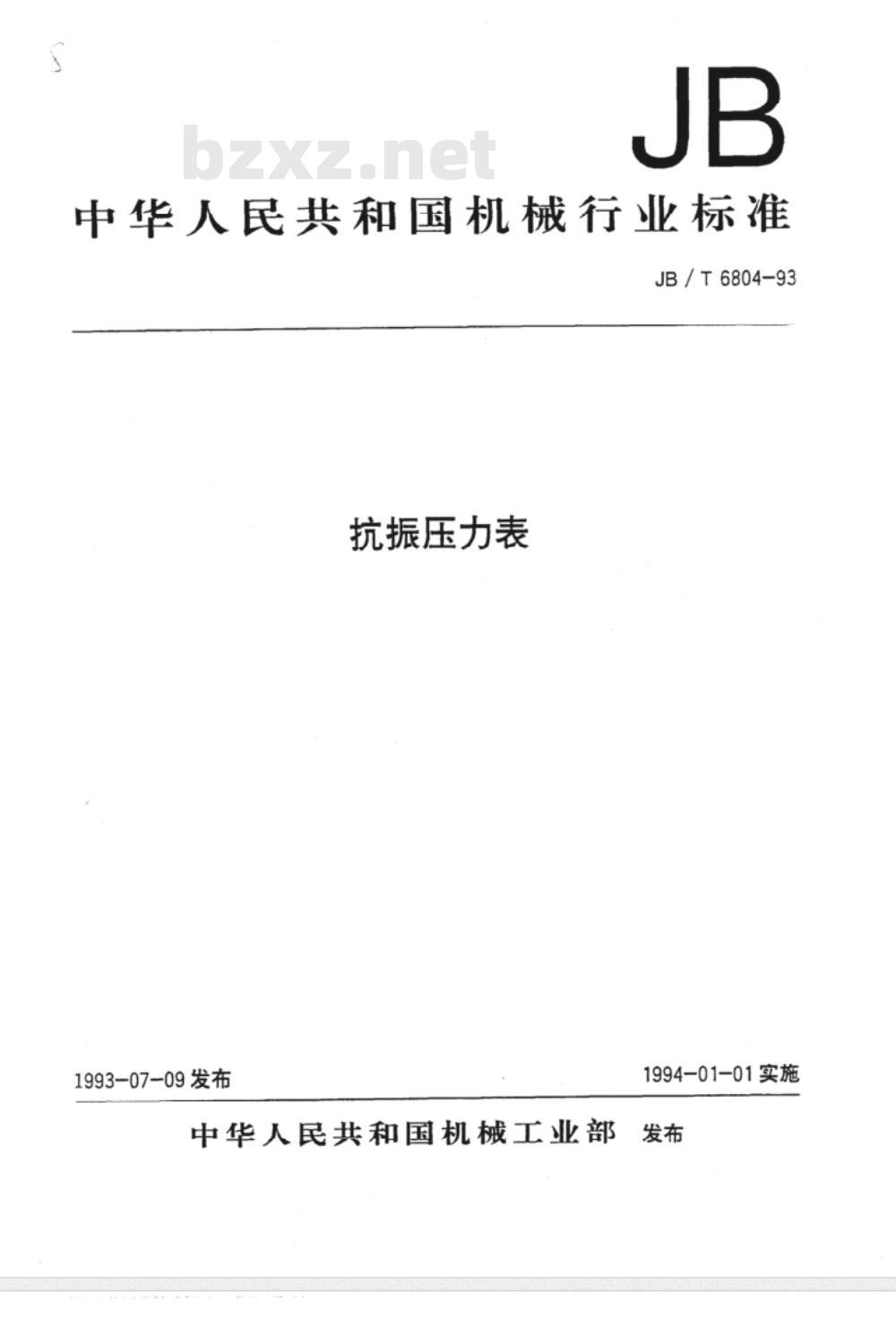

【机械行业标准(JB)】 抗振压力表

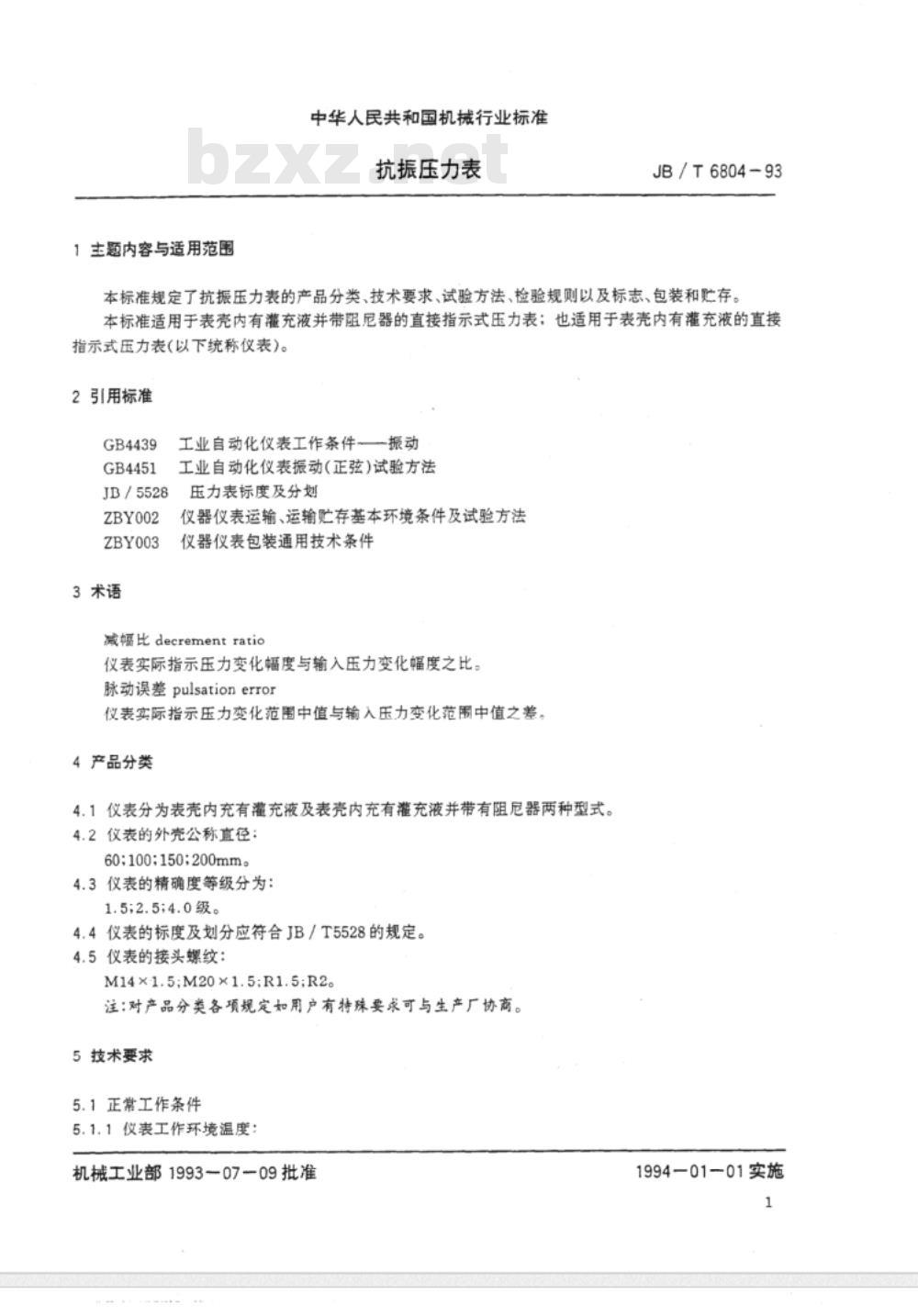

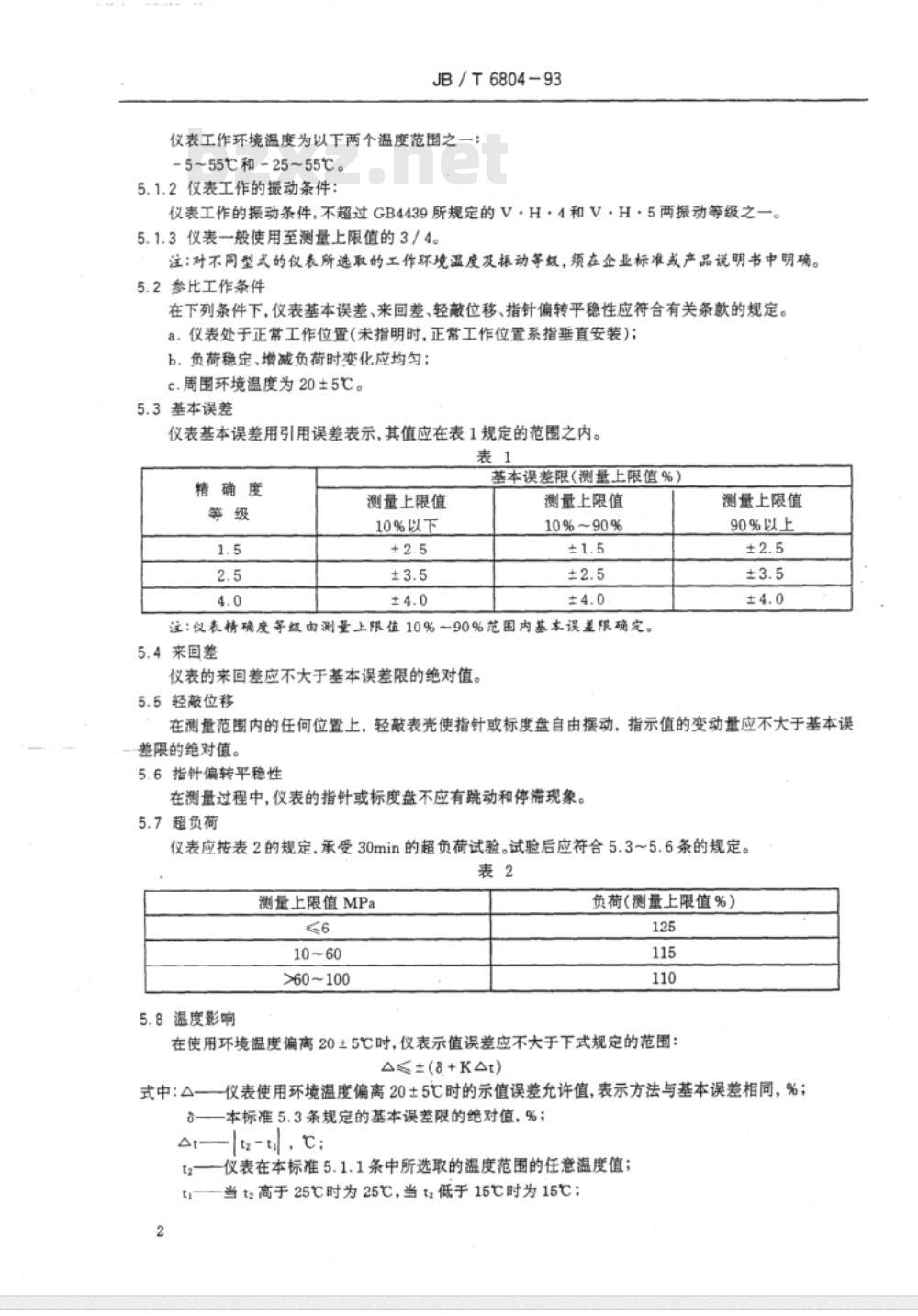

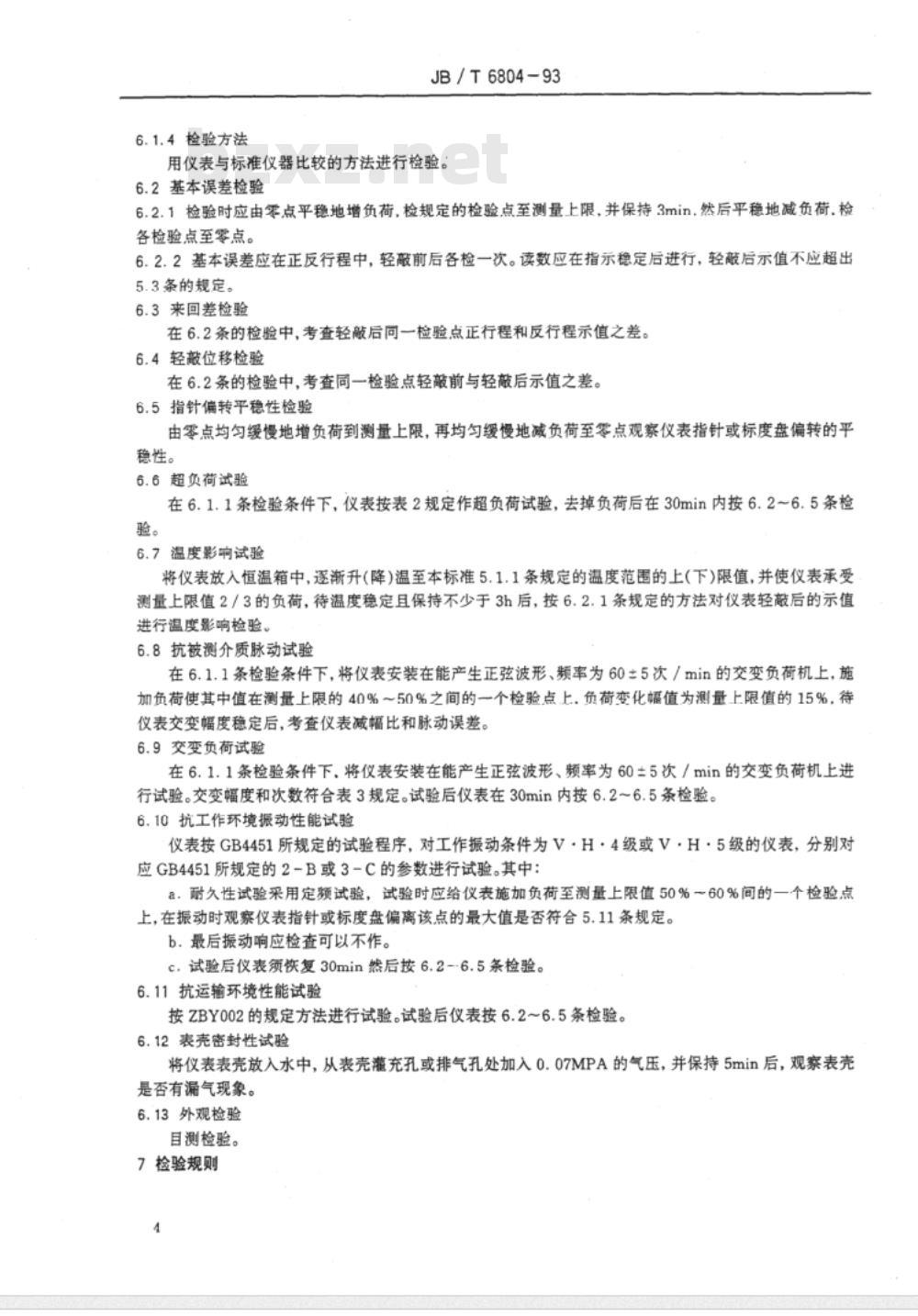

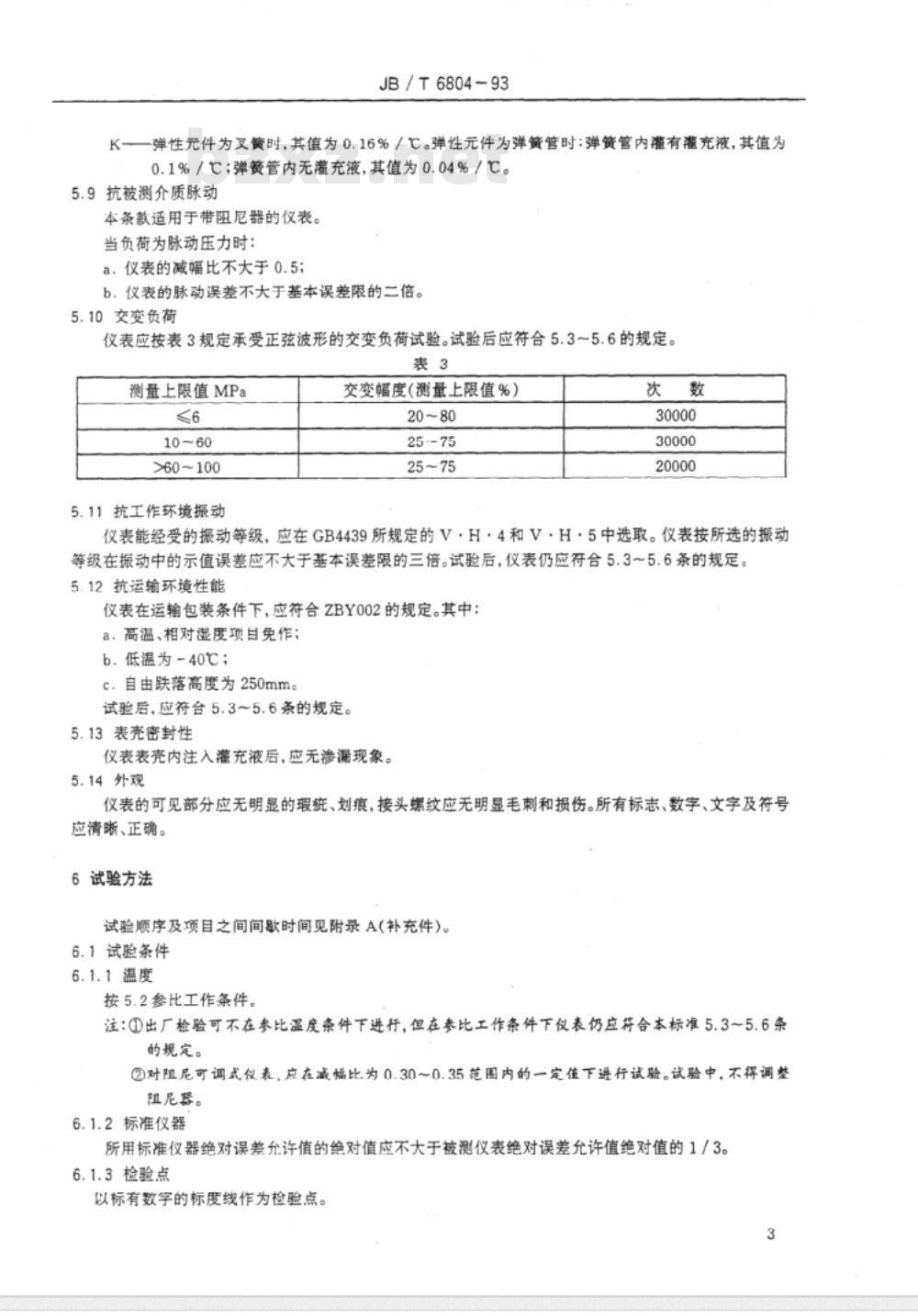

JB/T6804-93 抗振压力表标准 中华人民共和国机械工业部发布 1 范围 本标准规定了抗振压力表的产品分类、技术要求、试验方法、检验规则以及标志、包装和贮存。标准适用于表壳内有灌充液并带阻尼器的直接指示式压力表，也适用于表壳内有灌充液的直接指示式压力表（以下统称仪表）。 2 规范性引用文件 本标准引用以下文件：GB4439、GB4451、JB/5528、ZBY002、ZBY003。 3 术语 - 减幅比（decrement ratio）：仪表实际指示压力变化幅度与输入压力变化幅度之比。 - 脉动误差（pulsation error）：仪表实际指示压力变化范围中值与输入压力变化范围中值之差。 4 产品分类 4.1 仪表分为表壳内充有灌充液及表壳内充有灌充液并带有阻尼器两种型式。 4.2 仪表的外壳公称直径：60、100、150、200 mm。 4.3 仪表的精确度等级：1.5、2.5、4.0级。 4.4 仪表的标度及分划应符合JB/T5528的规定。 4.5 仪表的接头螺纹：M14×1.5、M20×1.5、R1.5、R2。 注：对产品分类的各项规定，如用户有特殊要求，可与生产厂协商。 5 技术要求 5.1 正常工作条件 5.1.1 仪表工作环境温度为以下两个范围之一：-5~55℃和-25~55℃。 5.1.2 仪表工作的振动条件不超过GB4439所规定的V·H·4和V·H·5振动等级。 5.1.3 仪表一般使用至测量上限值的3/4。注：对不同型式仪表，工作环境温度及振动等级应在企业标准或产品说明书中明确。 5.2 参比工作条件 在以下条件下，仪表基本误差、来回差、轻敲位移及指针偏转平稳性应符合规定： a. 仪表处于正常工作位置（未指明时，垂直安装）； b. 负荷稳定，增减负荷变化均匀； c. 周围环境温度为20±5℃。 5.3 基本误差 仪表基本误差用引用误差表示，应符合表1规定。表1精确度等级及基本误差限： - 1.5级：测量上限值10%以下 ±2.5%，10~90% ±1.5%，90%以上 ±2.5% - 2.5级：测量上限值10%以下 ±3.5%，10~90% ±2.5%，90%以上 ±3.5% - 4.0级：测量上限值10%以下 ±4.0%，10~90% ±4.0%，90%以上 ±4.0% 注：精确度等级由测量上限值10%~90%范围内基本误差限确定。 5.4 来回差 仪表来回差不大于基本误差限的绝对值。 5.5 轻敲位移 在测量范围内任何位置轻敲表壳，使指针或标度盘自由摆动，指示值的变动量不大于基本误差限的绝对值。 5.6 指针偏转平稳性 测量过程中，仪表指针或标度盘不应跳动或停滞。 5.7 超负荷 仪表应按表2规定承受30分钟超负荷试验，试验后应符合5.3~5.6条规定。表2测量上限值MPa及负荷%：6 MPa 125%，10~60 MPa 115%，>60~100 MPa 110%。 5.8 温度影响 仪表使用环境温度偏离20±5℃时，示值误差不大于：△≤±(8+K△t)。K值：弹性元件为叉簧时0.16%/℃，弹簧管内有灌充液0.1%/℃，弹簧管内无灌充液0.04%/℃。 5.9 抗被测介质脉动 适用于带阻尼器仪表，当负荷为脉动压力时： a. 减幅比不大于0.5； b. 脉动误差不大于基本误差限的两倍。 5.10 交变负荷 仪表应承受正弦波形交变负荷试验，试验后应符合5.3~5.6条规定。表3列明测量上限值及交变幅度、次数。 5.11 抗工作环境振动 仪表能经受的振动等级，应符合GB4439所规定的V·H·4和V·H·5标准要求。
